1. 执行器与 PD 控制

本章目标

理解位置误差、速度误差、P 增益、D 增益各自在干什么
能在 MuJoCo 里把一个 hinge 关节从任意初始角度稳定控制到目标角度
能画出一张关节角随时间的响应曲线，并解释过冲 / 欠阻尼 / 稳态误差
知道为什么工业上几乎所有执行器最低层都是 PD / PID

前置阅读

仿真与可视化 · MuJoCo 快速上手
想更直观理解，可以点击 交互模式 学习

1.1 执行器

执行器(Actuator) 是机器人技术中的核心组件，可以被直观地理解为系统的“肌肉”。它的核心作用是将某种形式的能量（电力、液压、气压等）转化为物理运动，从而改变受控对象的状态（例如让机器人能够行走、抓取等）。

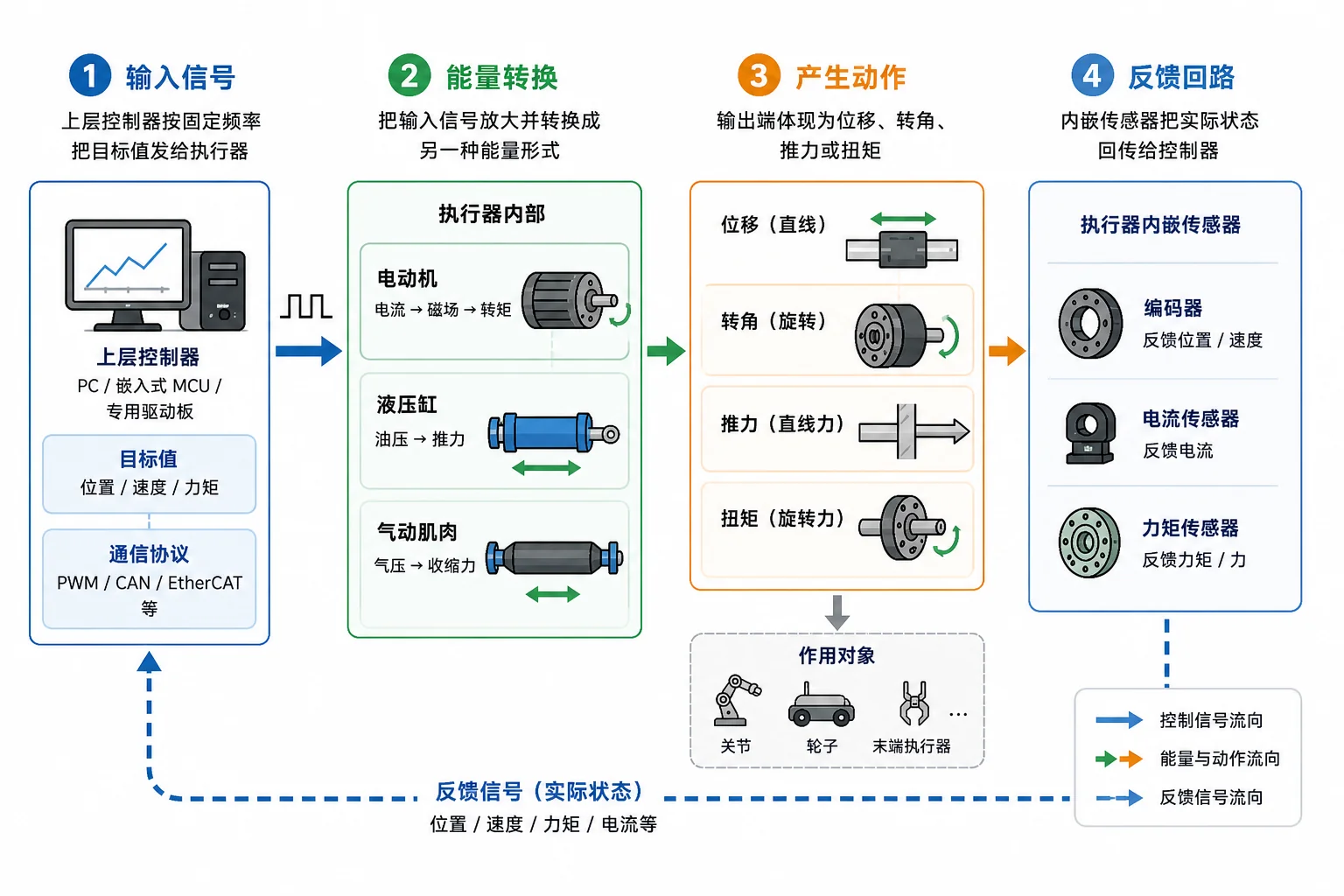

1.1.1 工作原理

执行器的基本原理是把弱电指令放大成机械动作，再通过传感器把实际状态回传给控制器。可以拆成四步：

输入信号：上层控制器（PC、嵌入式 MCU 或专用驱动板）按固定频率把目标值（位置、速度或力矩）发给执行器，常见承载是 PWM、CAN、EtherCAT 等不同协议。
能量转换：执行器内部机构把输入信号放大并转换成另一种能量形式——电动机把电流经磁场转成转矩，液压缸把油压转成推力，气动肌肉把气压转成收缩力。
产生动作：输出端体现为位移、转角、推力或扭矩，直接作用在关节、轮子或末端执行器上。
反馈回路：现代执行器几乎都内嵌编码器、电流传感器或力矩传感器，把实际状态回传给控制器，便于构成反馈回路。

1.1.2 执行器分类

按能量来源，常见执行器可以分成三大类，如表 1 所示：

类别	代表	典型场景	特点
电动	有刷直流、无刷直流(BLDC)、步进	机械臂、足式机器人、无人机	控制精度高、响应快，具身智能场景里的绝对主流
液压	Boston Dynamics Atlas	重载、高爆发	功率密度最高，但贵、漏油、噪声大
气动	软体抓手、McKibben 人工肌肉	柔性操作、仿生	轻、便宜、本征柔顺，但控制精度差

常见执行器按能量来源的三大类

电动执行器结构简单、控制精度高、响应快，配合编码器和现代电流环能做到毫秒级的位置 / 速度 / 力矩控制，是具身智能场景里的绝对主流，从机械臂到足式机器人几乎都选这条路。

液压执行器靠高压油驱动活塞，功率密度比电机高出一个数量级，能扛重载和瞬时冲击;代价是系统复杂、贵、容易漏油、噪声大，只在 Atlas 这类对功率密度极致追求的平台上才常见。

气动执行器用压缩空气驱动，本征柔顺、便宜、轻，适合软体抓取和仿生肌肉;但空气可压缩性大，闭环控制精度差，难以做到亚毫米级定位。

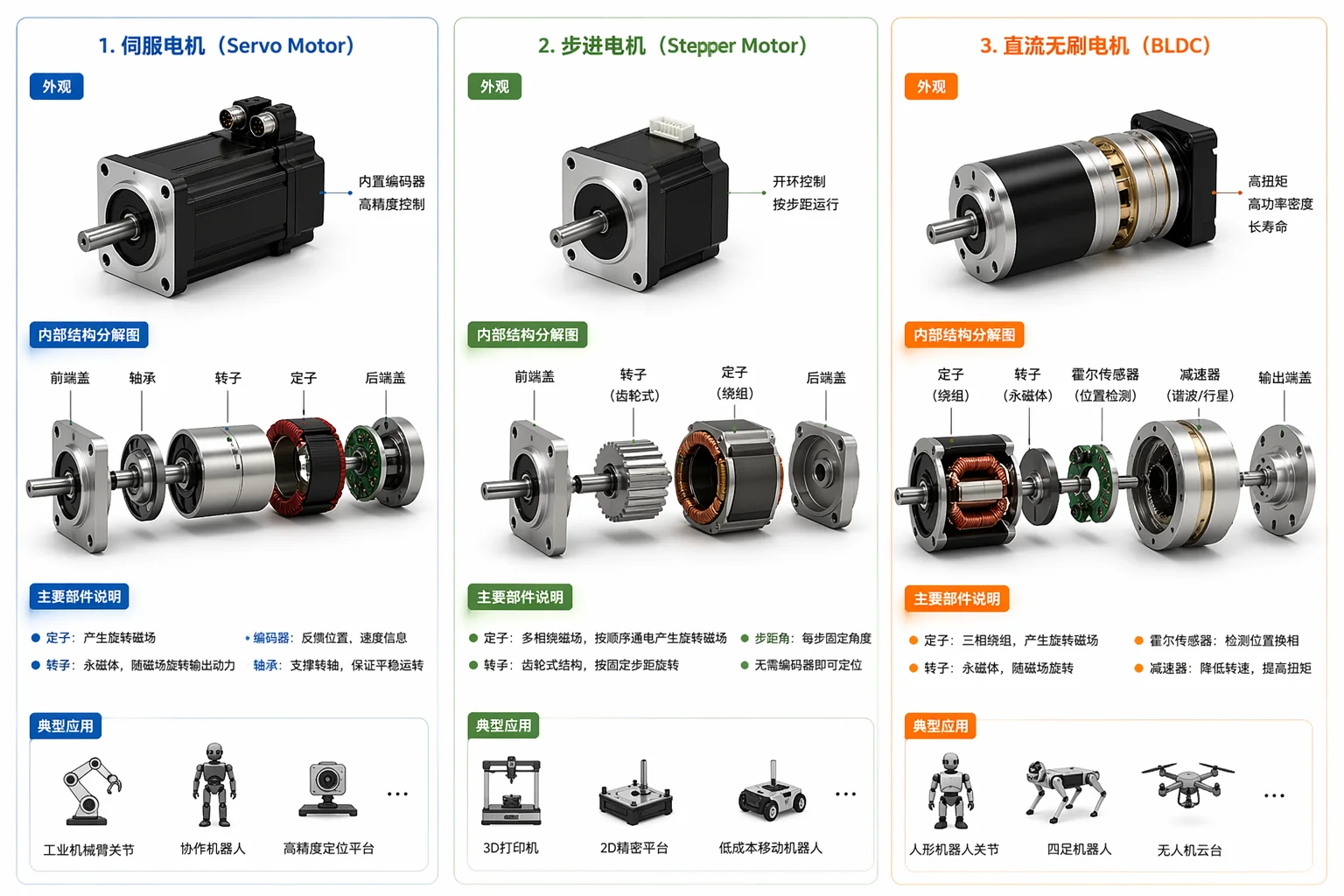

电动执行器又分为有刷直流、无刷直流(BLDC)、步进电机和伺服电机等类型，其中无刷直流以其高效率、长寿命和低维护需求成为现代机器人设计的首选，如图 2 所示：

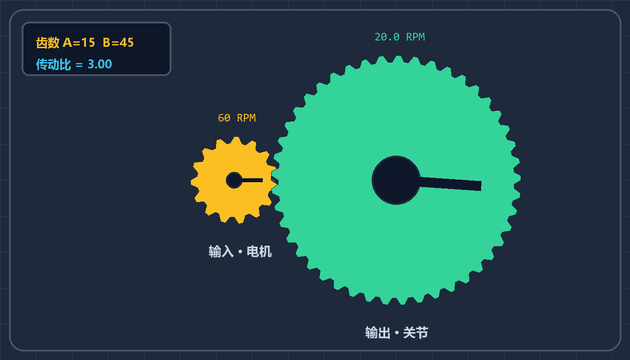

1.1.3 齿轮箱

齿轮箱（Gearbox），在机器人和机械工程领域通常被称为减速器（Reducer）或传动装置，我们可以把它直观地理解为机器人的变速自行车齿轮系统。

它的核心功能是：连接在动力源（如电机）和执行端（如机械臂关节、车轮）之间，通过内部不同大小齿轮的物理啮合，来改变旋转的“速度”和“扭力（扭矩）”。

机器人之所以几乎离不开它，是因为 BLDC 等常见电机"转得快、力矩小"(几千 RPM、零点几 N·m)，而关节需要的是"慢而有力"(十几 rad/s、几 N·m 到几十 N·m)，中间必须经过一级换算：

其中各符号含义如下：

：电机端输出的扭矩(N·m)与角速度(rad/s)
：经齿轮箱减速后关节端的扭矩与角速度
：减速比(Gear Ratio)，电机端转速与关节端转速的比值，机器人关节常见 6:1 ~ 160:1
：传动效率(Efficiency)，输出功率 / 输入功率，行星齿轮约 90%、谐波减速器约 70 ~ 80%
：电机转子的转动惯量(kg·m²)
：反射惯量(Reflected Inertia)，电机转子惯量经齿轮箱放大后等效到关节端的值

一套减速比为的齿轮箱意味着力矩放大倍，转速缩小倍。

1.2 控制系统

控制是一个宏观的概念，它描述的是为了使系统的输出达到期望的状态，而对系统输入进行干预的过程。换句话说，它的核心任务是解决：“我们该给执行器下达什么样的指令，才能让物理对象变成我们想要的样子？”。常见的控制方法包括开环控制和闭环控制，其中闭环控制又被称为反馈控制，因为它依赖于系统状态的实时反馈来调整输入。

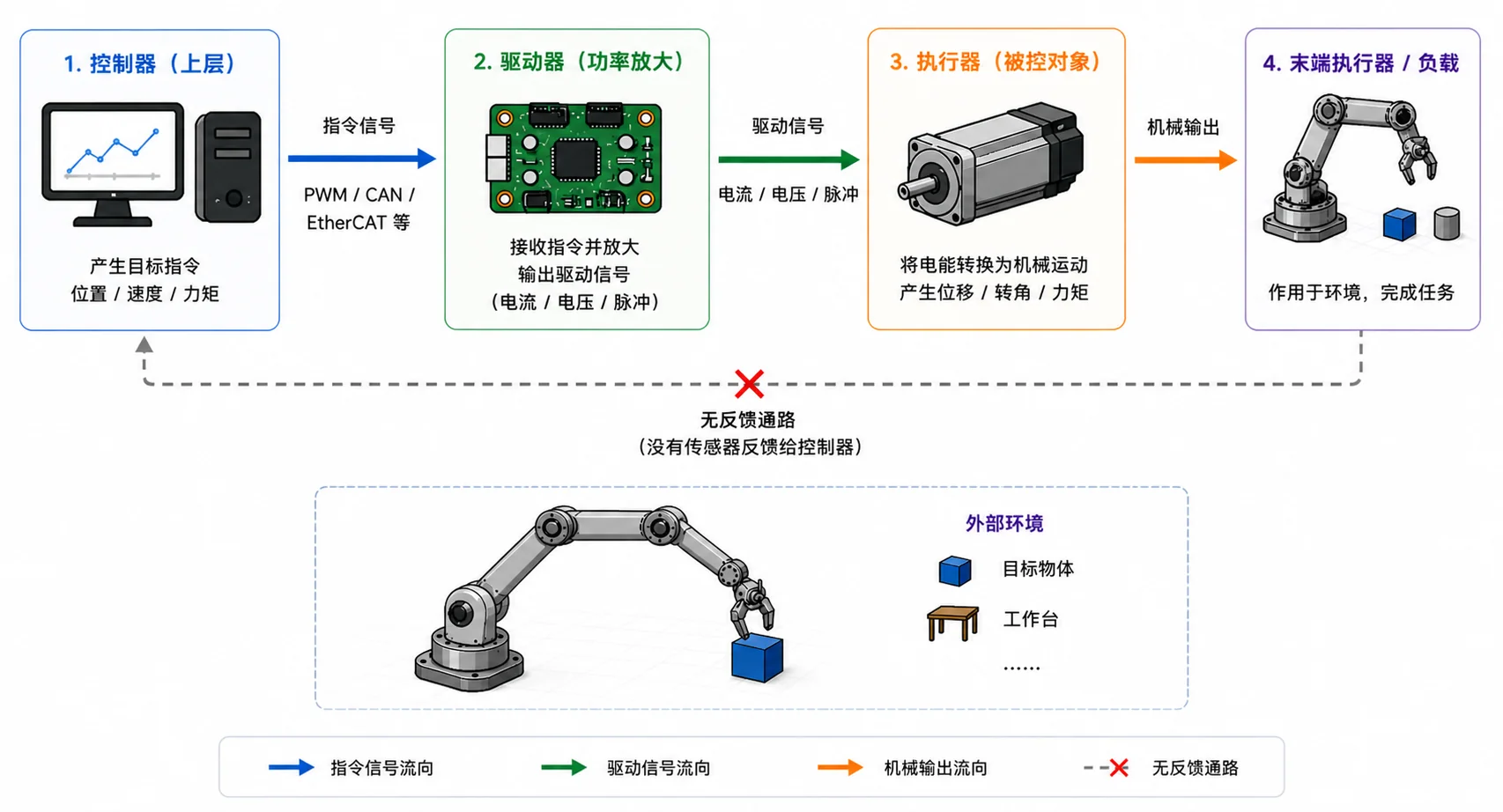

1.2.1 开环控制

开环控制(Open-loop Control) 的控制量只依赖目标和时间，不读取系统当前状态，如式所示：

家用洗衣机、微波炉、按预设脉冲数旋转的步进电机都是典型代表——指令序列在程序里写死，执行端实际走到哪里不会反过来影响后续动作。

开环控制的优点是简单，不需要传感器建立反馈通路。但缺点是无法适应任何外界扰动，例如机械臂收到"转到 90°"的开环指令，一旦碰到摩擦、负载或障碍物，就会停在偏离 90° 的位置，并且不会自我修正。

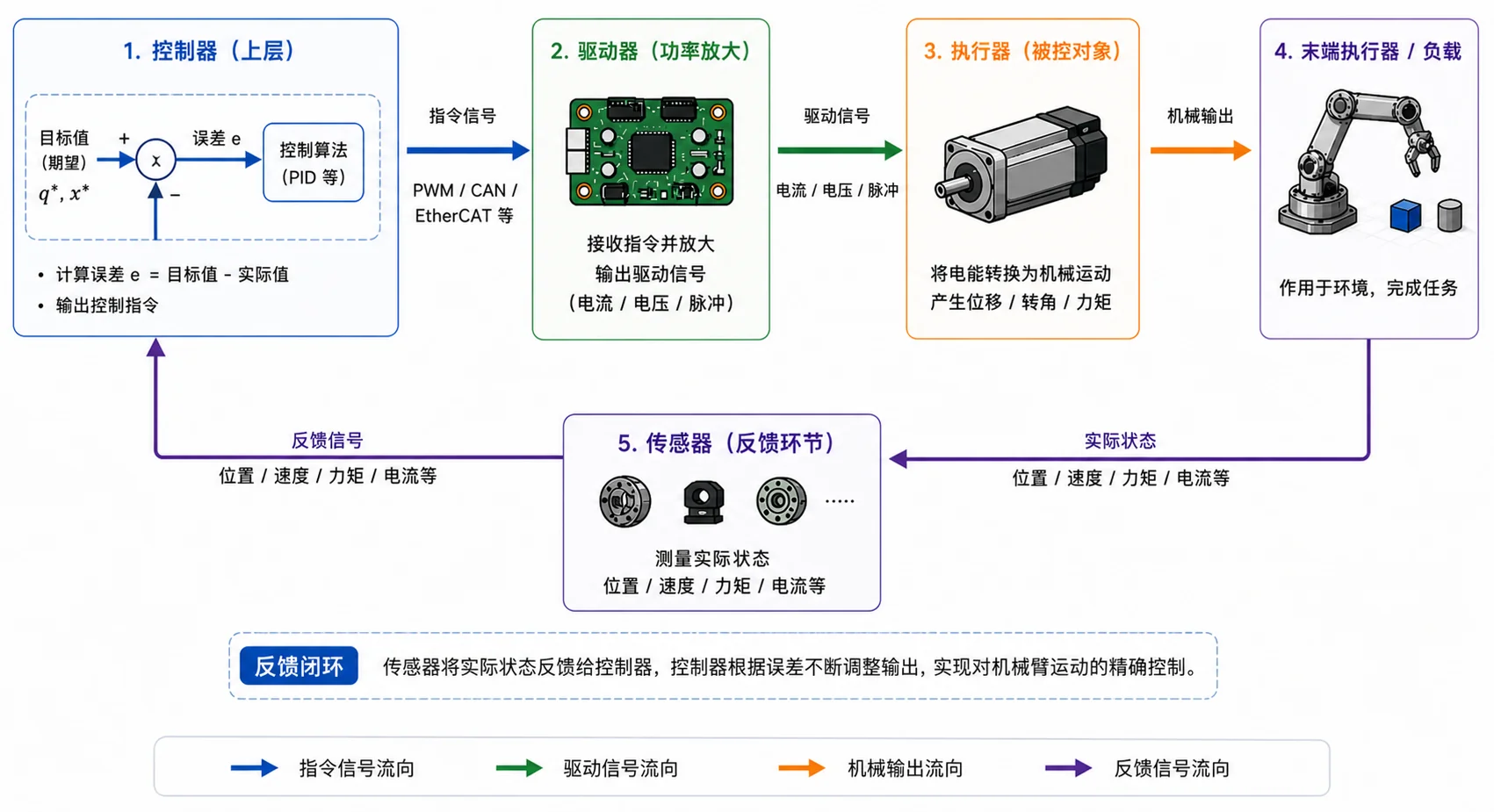

1.2.2 闭环控制

闭环控制(Closed-loop Control) 又称反馈控制(Feedback Control)，控制量根据实测误差实时计算，如式所示：

每个采样周期，传感器测出当前，控制器算出并输出，执行器把作用到被控对象上，下一拍传感器再测一次状态——控制器 → 执行器 → 被控对象 → 传感器 → 控制器 由此闭合成回路。

闭环的关键能力是自我纠错：扰动来自哪里并不重要——多挂了 1 kg 负载、电池电压跌了、桌面把关节顶了一下，只要它表现为偏离目标的，控制器在下一拍就能感知并修正。

后续讨论的 Bang-Bang 和 PID 控制都属于闭环控制的范畴，区别在于它们对的定义不同。Bang-Bang 只看误差的符号，PID 则把误差的大小、历史和变化趋势都考虑进来，形成一个更复杂的反馈策略。

1.3 Bang-Bang 控制

Bang-Bang 控制（又称双位控制或开关控制）是闭环控制里最简单的一种，核心公式如式所示：

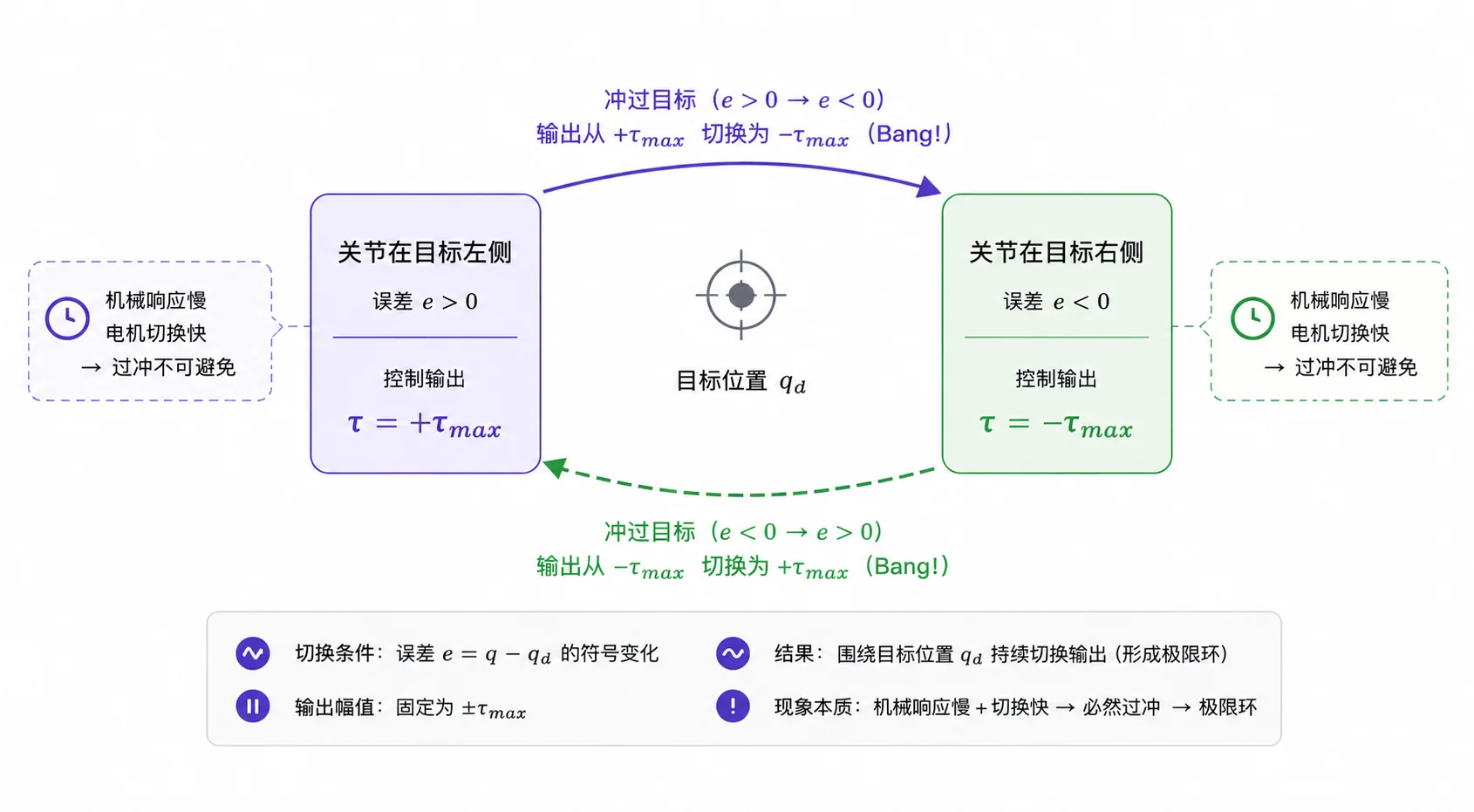

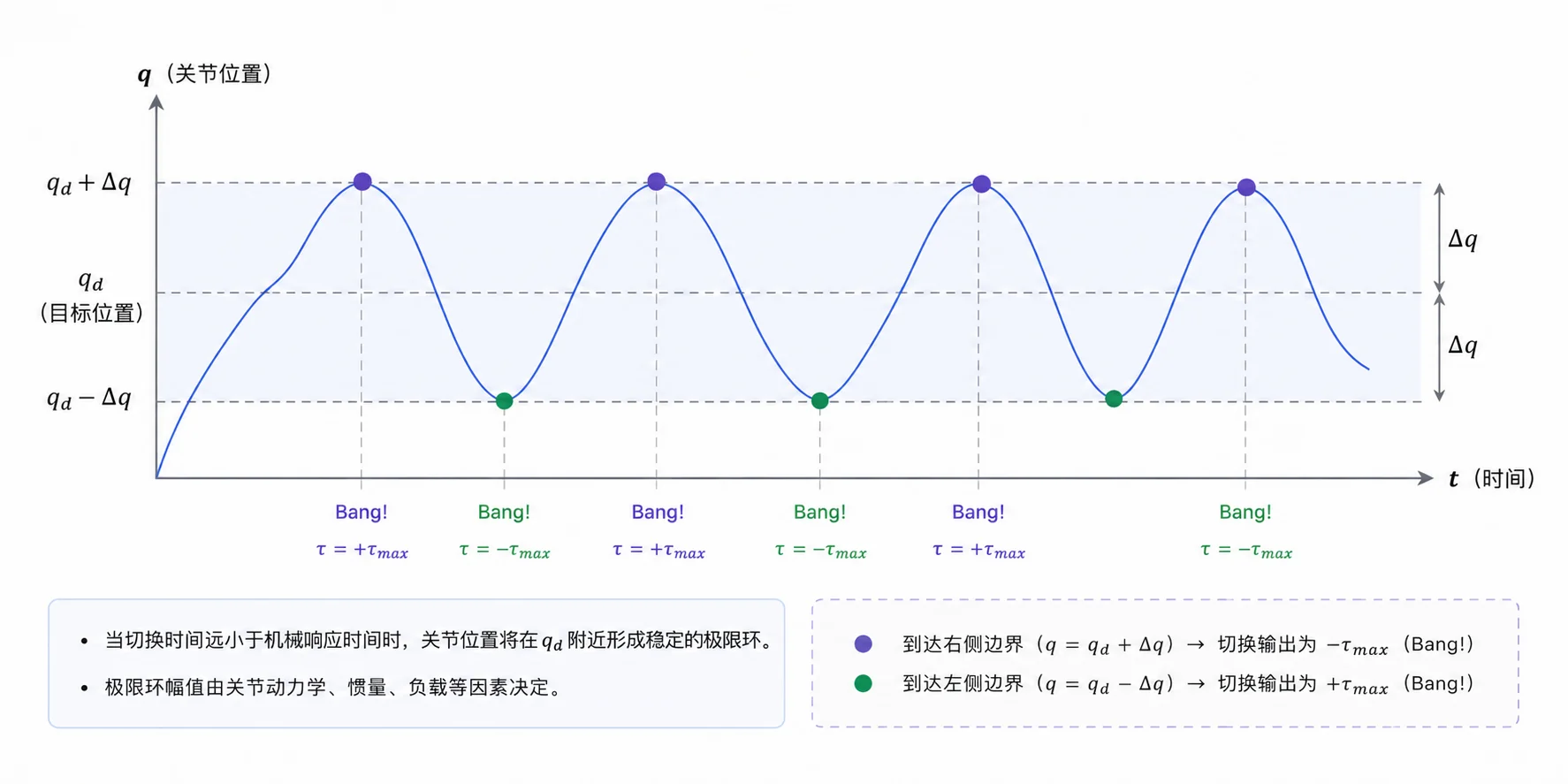

Bang-Bang 控制：仅按误差符号在 ±τ_max 间切换，关节穿过目标点形成极限环

Bang-Bang 的逻辑是：只看误差的符号，完全不管它的大小——如果关节在目标左侧()，就全力右拉 ;如果在目标右侧()，就全力左拉 ;如果正好在目标点()，就不出力。

类比开车，油门和刹车各有一个踏板——要么踩到底，要么完全松开。每当系统穿越目标点，执行器在极短时间里从切换到，机械结构上常伴随一声清脆的换向冲击声（Bang!），名字也由此而来。

尽管听上去很粗暴，但只要被控对象足够"慢"，Bang-Bang 就是最便宜也最可靠的解。家用空调是最直观的例子：室温低于设定 → 开压缩机 → 升温到设定上方一两度 → 关压缩机 → 自然耗散 → 跌回设定下方 → 再开。整个循环以分钟为单位，开 / 关切换瞬间的小幅温度波动我们完全察觉不到，反而节约了复杂的传感器和调参成本。

总的来说，当被控对象的响应时间远大于切换抖动的时间，Bang-Bang 就是最优解。

然而，在机器人控制场景中，一个轻量化关节的机械时间常数往往只有几十毫秒，电机扭矩切换却几乎是瞬间，两个时间尺度倒了过来。此时，Bang-Bang 就会在目标附近形成一个极限环(Limit Cycle)，关节永远停不下来，电流也在之间反复切换，对机械结构的磨损和能量效率都是灾难性的。

1.4 PID 控制

PID 控制（Proportional-Integral-Derivative Control）是工业控制领域应用最广泛、最经典的一种反馈控制算法，其核心公式如式所示：

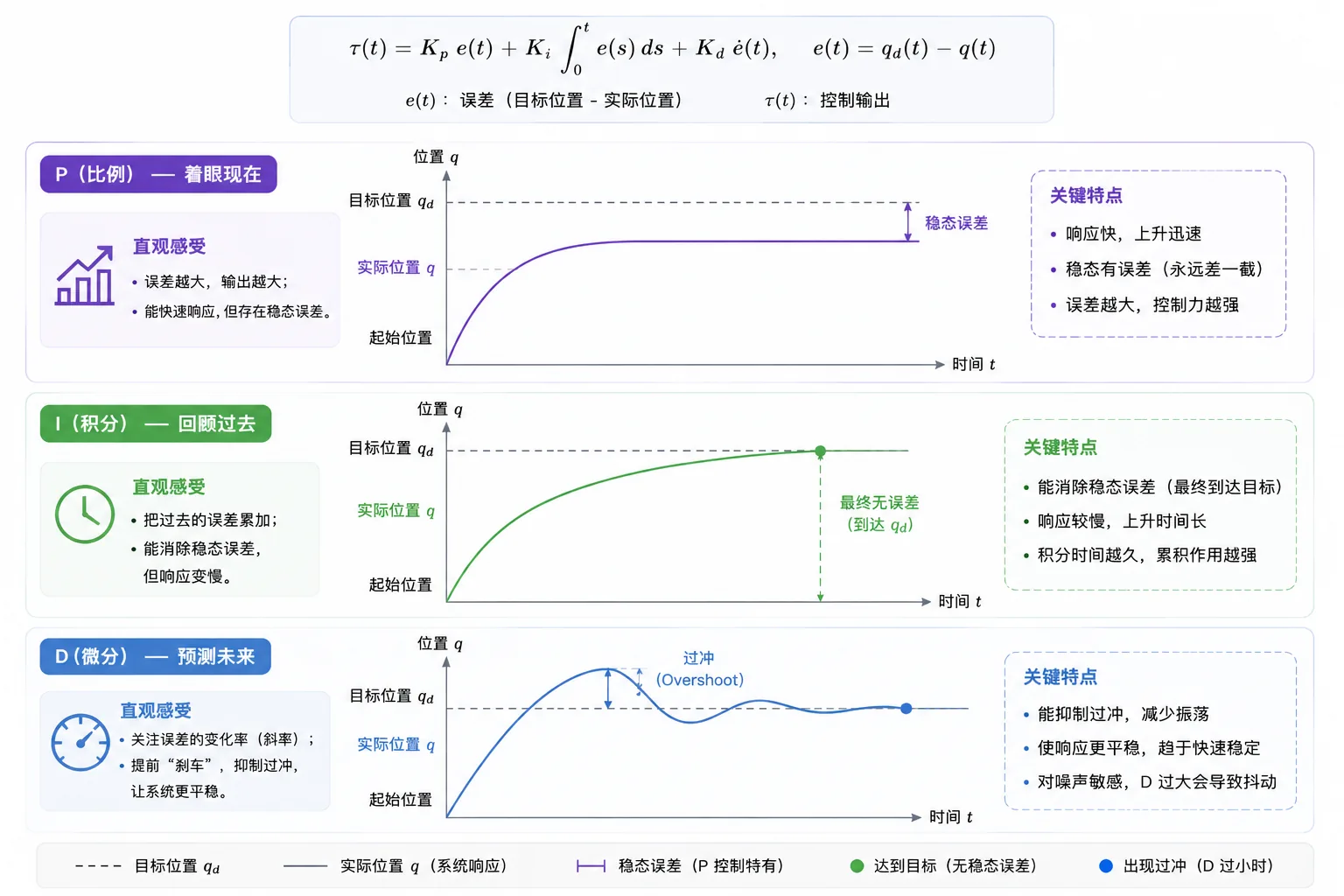

具体来说，PID 控制可以拆开成三个分量，每一项分别对应当前、过去和未来的误差。可以想象我们在驾驶汽车并试图停在一条精准的白线上：

1. 比例(Proportional，P) —— "当前的误差"

逻辑：误差越大，输出越大。
在车里：离白线还有 10 米，就大脚踩油门;离白线还有 1 米，就轻踩油门。
缺点：仅靠 P 无法消除静差。当车子非常靠近白线时，输出变得极小，可能由于摩擦力，车子还没到白线就停下了。

2. 积分(Integral，I) —— "过去的累积误差"

逻辑：只要误差一直存在，输出就会随时间不断累加，直到误差消失。
在车里：如果车子卡在离白线 10 厘米的地方不动了，积分项会感知到"误差一直存在"，缓慢增加油门，直到车子最终压到白线上。
缺点：容易导致超调(Overshoot)。因为积分有惯性，当车子到达白线时，累积的动力可能还没撤销，导致车子冲过头。

3. 微分(Derivative，D) —— "未来的误差趋势"

逻辑：预测误差的变化趋势。误差减小得越快，它产生的"阻力"就越大，起到刹车的作用。
在车里：即使离白线还有一段距离，但如果当前速度非常快(误差减小得极快)，微分项会命令我们"提前减速"或"踩刹车"，防止冲过头。
缺点：对噪声非常敏感。如果传感器数据跳变厉害，微分项会产生剧烈的波动。

1.5 PD 控制

在工业与机器人控制里，真正启用积分项的场景其实并不多，主要原因包括积分饱和、弹簧-阻尼器的物理等效性、以及重力前馈的替代等因素，因此实际应用中 PD 控制反而更常见。

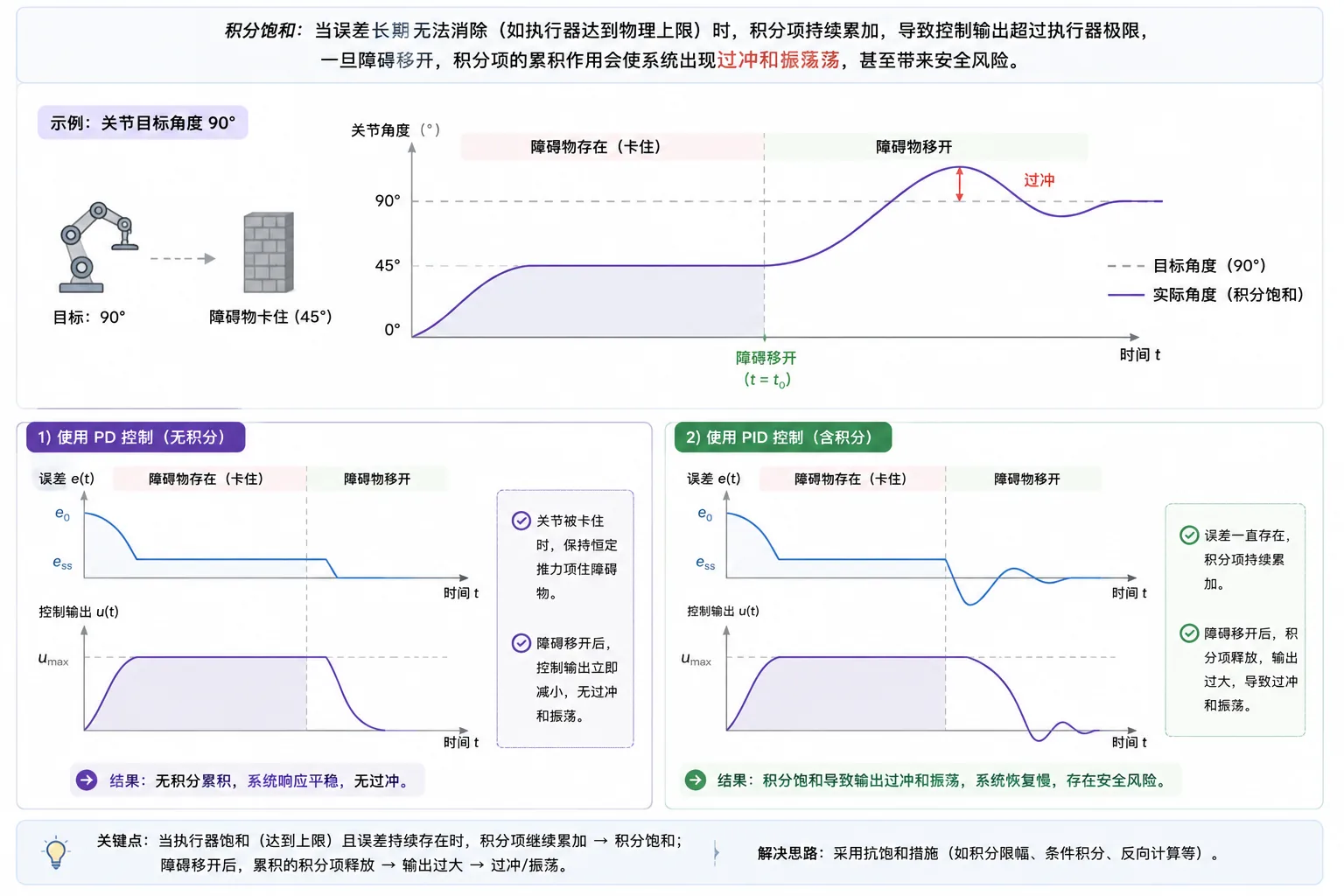

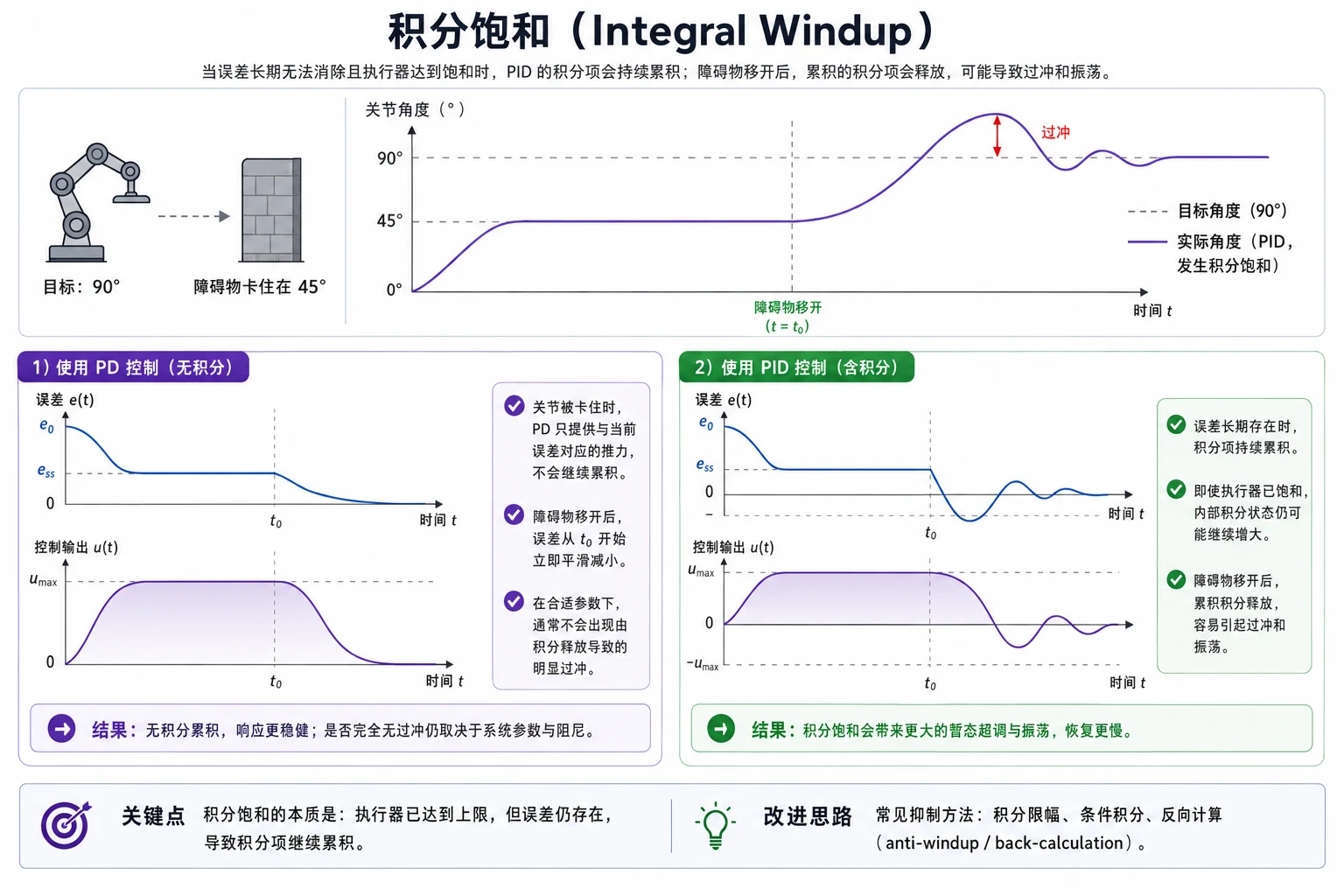

1.5.1 积分饱和

积分饱和(Integral Windup) 指当误差长时间无法消除时，积分项持续累加、最终远超执行器物理上限的现象。在纯数学模型里它只是个变大的数值，但在物理世界里执行器的力矩有上限，环境中又随处是障碍物——一旦误差被卡住，积分项就会进入失控状态，并在解除卡住的一瞬间集中释放。

设想一个关节目标角度是 90°，在 45° 时被桌面卡住：

使用 PD 时，关节会保持一个恒定推力(P 项相当于一根被拉伸的弹簧)，安全地顶住障碍物。
使用 PID 时，只要误差一直存在，积分项就会持续累加，电机收到越来越大的力矩指令，直到硬件上限。一旦障碍物突然移开，累积的积分项瞬间释放，关节会以非常剧烈的姿态甩出去——既容易损坏机器人，也带来明显的人身安全风险。

1.5.2 弹簧-阻尼器

现代机器人控制非常看重柔顺性(Compliance)与物理交互的安全，而 PD 律可以严格等效为一组"虚拟弹簧-阻尼器"：

对应虚拟弹簧的刚度(stiffness)，越大关节越"硬";
对应阻尼器的阻尼系数(damping)，越大运动中的阻力越大、越不容易振荡。

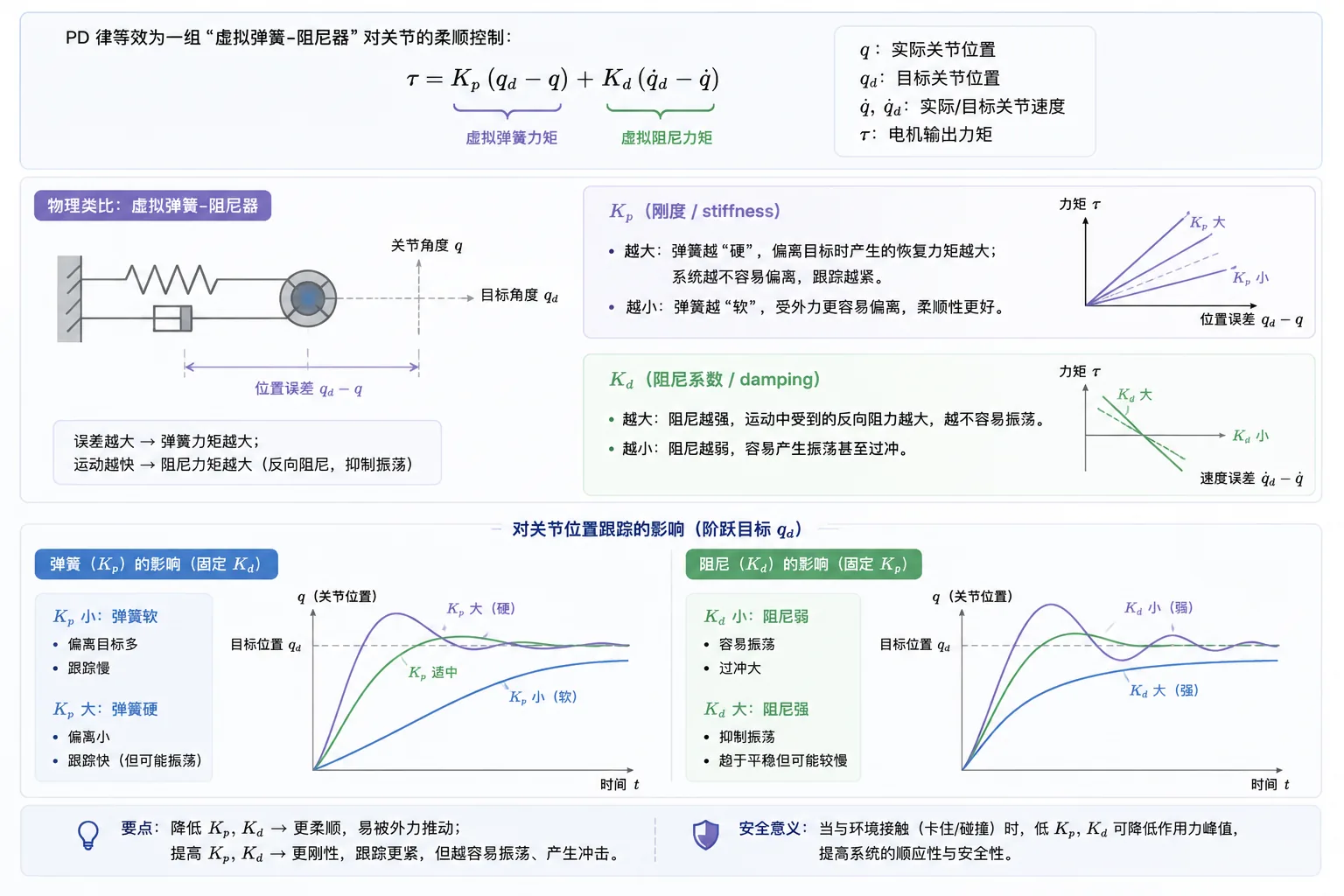

PD 等效弹簧-阻尼器：K_p 决定回拉刚度，K_d 决定阻尼，二者共同塑造阶跃响应

这种物理直觉让 PD 天然契合阻抗控制(Impedance Control)——希望机器人像人手一样柔软地抓取物体时，只需调低，系统就自动表现出弹簧般的柔顺。而一旦引入积分项，这层纯粹的弹簧-阻尼等效性就会被破坏。

1.5.3 动力学前馈替代积分

I 项在经典控制里的主要职责是消除稳态误差，而机械臂最主要的稳态误差来源正是重力(哪怕目标角度已经近在咫尺，重力也会一直把关节往下拉，纯 P 控制永远差一截)。现代机器人学并不依靠盲目累加误差来对抗重力，而是直接利用动力学模型(Dynamics Model)精确计算，这就是计算力矩控制(Computed Torque Control)，在 PD 的基础上加上一层动力学前馈：

是重力补偿项，根据当前位姿直接算出抵消重力所需的力矩;
是惯性矩阵与科氏力前馈。

既然稳态误差已经被精确的物理模型吃掉，积分项就变得可有可无，甚至只会额外引入相位滞后与不稳定性。

1.5.4 PD 调参

尽管 PD 律里只有两个参数和，如何选这两个参数却是一个微妙的艺术。这两个参数直接决定关节是欠阻尼来回振荡、临界阻尼最快到达，还是过阻尼慢吞吞——同一个目标角度，参数差一倍就可能让响应时间差一个数量级。

我们可以用理论分析来指导调参，为此先用最简化的单关节模型：把关节看作一个绕固定轴转动的刚体，转动惯量为，忽略重力和摩擦。它的动力学方程如式所示：

其中是作用在关节上的总力矩——简化之后只剩 PD 控制器的输出。把 PD 律代入（取目标静止），就得到 PD 控制下的关节动力学，如式所示：

重新整理一下，这其实就是一个二阶线性系统，如式所示：

和高中物理里"弹簧-阻尼器"的方程一模一样，

就是弹簧刚度——把关节往拉回去，越大越"硬"。
就是阻尼系数——消耗动能，越大越"黏"。

由此可以直接写出两个控制工程里绕不开的量，如式所示：

是固有频率(系统本来想振多快)，是阻尼比(振得是否被压得住)，如下表所示：

	行为	直观
	欠阻尼(underdamped)	冲过目标来回晃
	临界阻尼(critical)	最快、不过冲
	过阻尼(overdamped)	不晃，但慢吞吞

总结来说，调参的朴素做法就是先把按"我们想要的响应快慢"选出来，再按、取，就能得到一个既不晃又不慢的响应。

1.6 MuJoCo 实现

理论部分到此为止，下面把公式写进 MuJoCo 里真的跑一遍：先用内置的 position 执行器看整体效果，再自己手搓 PD，把和的作用一个一个拆开看。

1.6.1 执行器模型

MuJoCo 用 <actuator> 标签把控制信号 ctrl[i] 翻译成作用在关节上的广义力。对单关节 PD，有三种常见写法：

标签	`ctrl[i]` 的含义	内部在算什么
`<motor>`	直接的关节力矩	不做反馈，我们自己在 Python 里写 PD
`<position kp=.. kv=..>`	目标位置	内部自动算
`<velocity kv=..>`	目标速度	内部算

如果我们想看清 PD 每一项、方便画曲线，用 motor + 自己写反馈。
如果我们只是想让关节稳定跟踪到某个角度，用 position(写起来最短，也是 Pupper / 机械臂最常见的配置)。
velocity 在轮式底盘、转速环里更常见。

本章我们两种都写一遍：先用 position 看效果，再用 motor 自己手搓 PD，把、的作用一个一个拆开看。

1.6.2 单摆 PD

这一节搭一个最小能跑的 PD 例子，只要两份文件：pendulum.xml 描述物理，pd_single_joint.py 给执行器写 ctrl。我们故意在同一个 MJCF 里同时留下两种 PD 写法，Python 里靠一个开关切换，方便我们亲眼对比"MuJoCo 内置的 position 执行器"和"自己手搓的 motor + PD"是同一件事。

把下面这段存成 pendulum.xml：一根 0.5 m 长的杆子通过 hinge 挂在世界坐标系上，绕轴转，重力向下。<actuator> 里写了两个：

pos_act（写法 A）：调用 MuJoCo 内置 PD，参数就是 kp / kv。
tor_act（写法 B）：纯力矩通道，PD 留给 Python 手算后再写进来。

<mujoco model="single_pendulum">
  <!-- 重力沿 z 轴向下; timestep=0.002 表示每 2 ms 推进一次物理仿真 -->
  <option gravity="0 0 -9.81" timestep="0.002"/>

  <worldbody>
    <!-- body 原点放在世界坐标 (0,0,1); joint 未写 pos,默认就在这个原点 -->
    <body name="link" pos="0 0 1">
      <!-- hinge 只允许绕 y 轴转动; damping 是关节自身的物理阻尼,不是控制器的 Kd -->
      <joint name="hinge" type="hinge" axis="0 1 0" damping="0.02"/>
      <!-- fromto 是 body 局部坐标:胶囊中心线从 (0,0,0) 到 (0,0,-0.5),所以向下 0.5 m -->
      <geom type="capsule" fromto="0 0 0 0 0 -0.5" size="0.04" mass="1"/>
    </body>
  </worldbody>

  <actuator>
    <!-- 写法 A: position 执行器。ctrl[0] 填目标角度 q_des;kp 对应 Kp,kv 对应 Kd 的速度阻尼项 -->
    <position name="pos_act" joint="hinge" kp="20" kv="1" ctrlrange="-3.14 3.14"/>

    <!-- 写法 B: motor 执行器。ctrl[1] 直接填关节力矩 tau,PD 公式由 Python 手算 -->
    <motor    name="tor_act" joint="hinge" ctrlrange="-5 5"/>
  </actuator>
</mujoco>

对应的脚本 pd_single_joint.py 主循环就三件事：读 qpos / qvel → 算 PD → 写 ctrl，再交给 mj_step 推进物理。顶上的 use_motor 决定走哪一种写法，默认 True 即写法 B；这时要先把 pos_act 的增益清零，否则两个执行器会同时往关节上叠力矩，看到的就不是单一 PD 的响应。

from pathlib import Path
import time

import mujoco
import mujoco.viewer
import numpy as np

model = mujoco.MjModel.from_xml_path(str(Path(__file__).with_name("pendulum.xml")))
data = mujoco.MjData(model)

q_des = 0.8           # 目标角度(rad),约 45.8°; position 执行器和手写 PD 都跟踪这个目标
Kp, Kd = 20.0, 1.0    # 手写 PD 的比例/微分增益;刻意与 XML 里的 kp/kv 一致,方便对照

use_motor = True      # True: 写 ctrl[1],用 motor 手搓 PD; False: 写 ctrl[0],用 position 执行器

if use_motor:
    # MJCF 里同时定义了 pos_act 和 tor_act。
    # 如果不关掉 pos_act,它会继续按 ctrl[0] 输出内置 PD 力矩,
    # 这样就变成"内置 PD + 手写 PD"叠加,无法单独观察 motor 写法。
    pos_act_id = mujoco.mj_name2id(model, mujoco.mjtObj.mjOBJ_ACTUATOR, "pos_act")
    model.actuator_gainprm[pos_act_id, :] = 0.0  # 清掉 position 执行器的 kp 增益
    model.actuator_biasprm[pos_act_id, :] = 0.0  # 清掉 position 执行器的 kv/偏置项

log = []
with mujoco.viewer.launch_passive(model, data) as viewer:
    while viewer.is_running() and data.time < 8.0:
        step_start = time.time()

        q = data.qpos[0]     # hinge 当前角度 q,对应 XML 里唯一的 joint
        dq = data.qvel[0]    # hinge 当前角速度 dq/dt

        if use_motor:
            # motor 模式:自己计算 tau = Kp(q_des - q) + Kd(0 - dq)
            # 目标速度设为 0,表示只要求最终停在目标角度,不要求持续运动。
            tau = Kp * (q_des - q) + Kd * (0.0 - dq)
            data.ctrl[1] = np.clip(tau, -5.0, 5.0)   # 写入 tor_act;clip 对应 XML 的 ctrlrange="-5 5"
        else:
            # position 模式:只给目标角度,MuJoCo 在内部用 kp/kv 自动算出关节力矩。
            data.ctrl[0] = q_des                      # 写入 pos_act;范围受 ctrlrange="-3.14 3.14" 限制

        mujoco.mj_step(model, data)
        viewer.sync()
        log.append((data.time, q, dq, data.ctrl.copy()))

        # 让仿真按 wall-clock 走,viewer 看起来才是实时的
        dt_left = model.opt.timestep - (time.time() - step_start)
        if dt_left > 0:
            time.sleep(dt_left)

把上面的 XML 保存为 pendulum.xml，把 Python 代码保存为 pd_single_joint.py，两个文件放在同一个目录下，然后运行：

macOS：

mjpython pd_single_joint.py

Linux / Windows：

python pd_single_joint.py

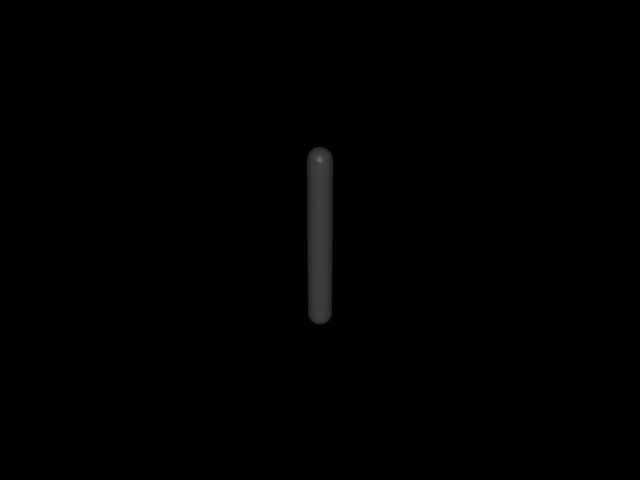

跑起来会弹出 viewer，杆子从竖直向下摆到 rad 附近稳住——这就是本章最核心的那条响应曲线。

单摆 PD 响应

，稳态略偏，差值就是 1.6.4 的稳态误差。

1.6.3 实验：增益响应

只看 1.6.2 里那条单次响应，、仍然像两个调到不报错就行的旋钮。这一节固定，让扫过欠阻尼 / 接近临界 / 过阻尼三个区段，把每个旋钮单独负责什么看清楚。

把下面脚本保存为 pd_experiments.py，和 pendulum.xml 放在同一个目录下。它不打开 viewer，直接跑 MuJoCo 物理并画出实验 1 / 实验 2 的曲线：

from pathlib import Path

import matplotlib.pyplot as plt
import mujoco
import numpy as np

q_des = 0.8


def make_model():
    # 每组实验都重新加载一份 model,避免上一组仿真的状态或参数污染下一组。
    model = mujoco.MjModel.from_xml_path(str(Path(__file__).with_name("pendulum.xml")))

    # 这里统一使用 motor 通道手写 PD。
    # 所以要关掉 XML 里同时存在的 position 执行器,否则会叠加两份控制力矩。
    pos_act_id = mujoco.mj_name2id(model, mujoco.mjtObj.mjOBJ_ACTUATOR, "pos_act")
    model.actuator_gainprm[pos_act_id, :] = 0.0  # 清掉 position 执行器的 kp
    model.actuator_biasprm[pos_act_id, :] = 0.0  # 清掉 position 执行器的 kv/偏置项
    return model


def run_pd(Kp, Kd, disturbance=False):
    model = make_model()
    data = mujoco.MjData(model)
    ts, qs = [], []  # 只记录时间和角度,用于画响应曲线

    while data.time < 8.0:
        q = data.qpos[0]   # 当前关节角度
        dq = data.qvel[0]  # 当前关节角速度

        # 手写 PD:目标速度设为 0,所以 D 项是 Kd * (0 - dq)。
        tau = Kp * (q_des - q) + Kd * (0.0 - dq)

        # 写入 motor 执行器的 ctrl[1];clip 对应 XML 里的 ctrlrange="-5 5"。
        data.ctrl[1] = np.clip(tau, -5.0, 5.0)

        # 实验 2 使用:3 秒后施加恒定外扰,观察 PD 是否能消掉稳态误差。
        data.qfrc_applied[0] = 2.0 if disturbance and data.time > 3.0 else 0.0

        mujoco.mj_step(model, data)
        ts.append(data.time)
        qs.append(data.qpos[0])

    return np.array(ts), np.array(qs)


plt.figure(figsize=(8, 4))
# 实验 1:固定 Kp,只改变 Kd,看欠阻尼 / 临界附近 / 过阻尼三种响应。
for Kd, label in [(0.5, "A: Kd=0.5"), (12.0, "B: Kd=12"), (40.0, "C: Kd=40")]:
    t, q = run_pd(Kp=40.0, Kd=Kd)
    plt.plot(t, q, label=label)
plt.axhline(q_des, linestyle="--", color="black", label="target")
plt.xlabel("time (s)")
plt.ylabel("q (rad)")
plt.legend()
plt.grid(True)
plt.tight_layout()
plt.savefig("pd_kd_sweep.png", dpi=200)

plt.figure(figsize=(8, 4))
# 实验 2:加入恒定外扰,对比纯 P 和 PD 的稳态误差。
for Kd, label in [(0.0, "P only"), (1.0, "PD")]:
    t, q = run_pd(Kp=20.0, Kd=Kd, disturbance=True)
    plt.plot(t, q, label=label)
plt.axhline(q_des, linestyle="--", color="black", label="target")
plt.axvline(3.0, linestyle=":", color="gray", label="disturbance")
plt.xlabel("time (s)")
plt.ylabel("q (rad)")
plt.legend()
plt.grid(True)
plt.tight_layout()
plt.savefig("pd_disturbance_error.png", dpi=200)

运行：

python pd_experiments.py

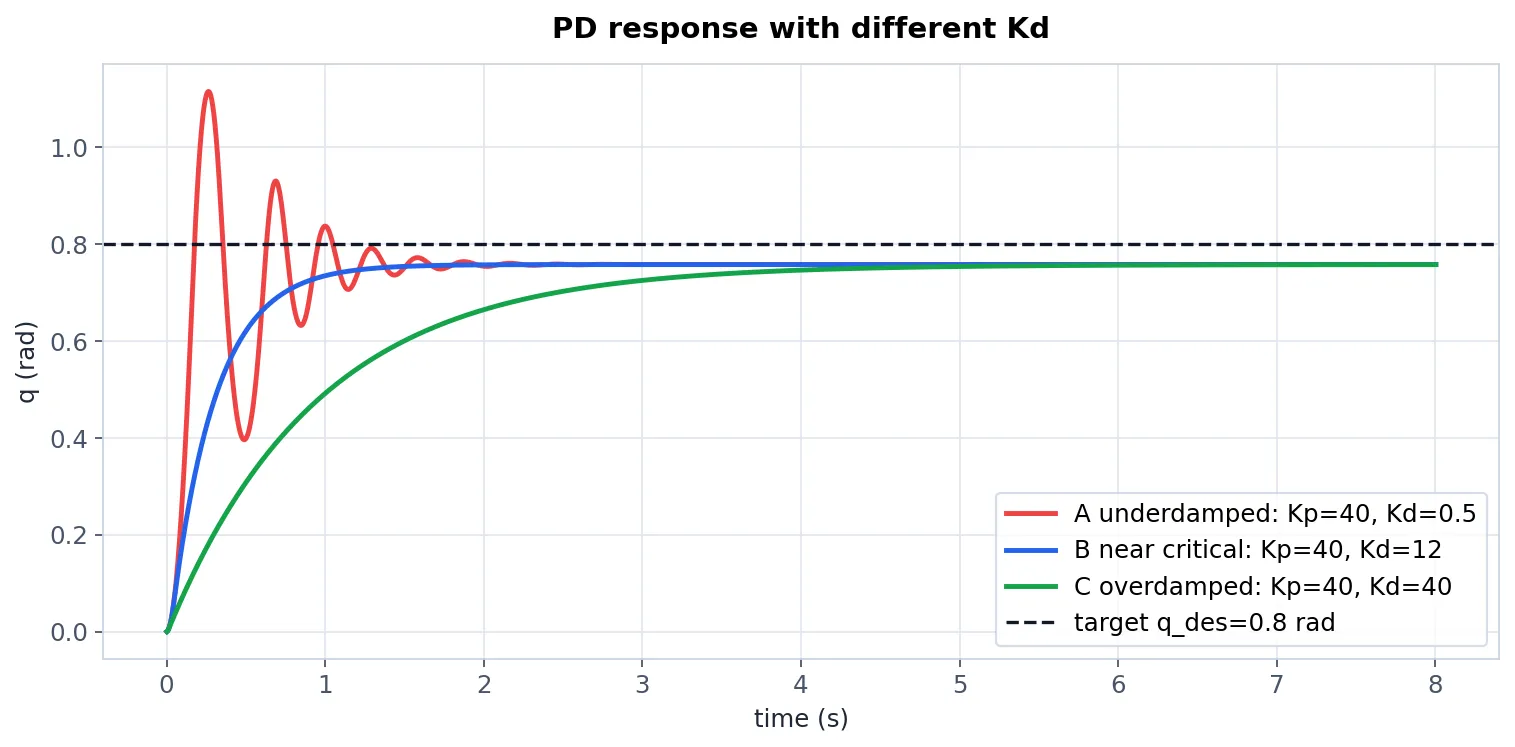

实验 1 用三组参数：

组			预期	现象
A 欠阻尼	40	0.5	≈ 0.04	反复冲过目标来回晃
B 临界附近	40	12	≈ 0.95	最快到达且基本不过冲
C 过阻尼	40	40	≈ 3.16	单调爬升，但慢

（按估算，需要更准就用 MuJoCo 的 mj_fullM 读真实惯量。）

把三条曲线放在一起看，会更容易看出几个现象：

决定回正力矩的量级。要先大到能抵消重力矩，单摆才能到达附近；即便如此稳态仍会偏一截，这个偏差正是 1.6.4 要拆解的稳态误差，调不解决。
是控制器主动出的阻尼，跟 MJCF 里的 damping 不是同一件事。后者是关节本身的物理阻尼，写在 XML 里、和控制器无关；想干净地观察的作用，就把 damping 设小一点，避免两份阻尼混在一起。
太大会让仿真先于真机崩。加到某个值之后曲线出现高频噪声甚至发散，这是 timestep 跟不上的信号，不是 PD 公式错了；把 timestep 调小、或把减小，都能压下去。

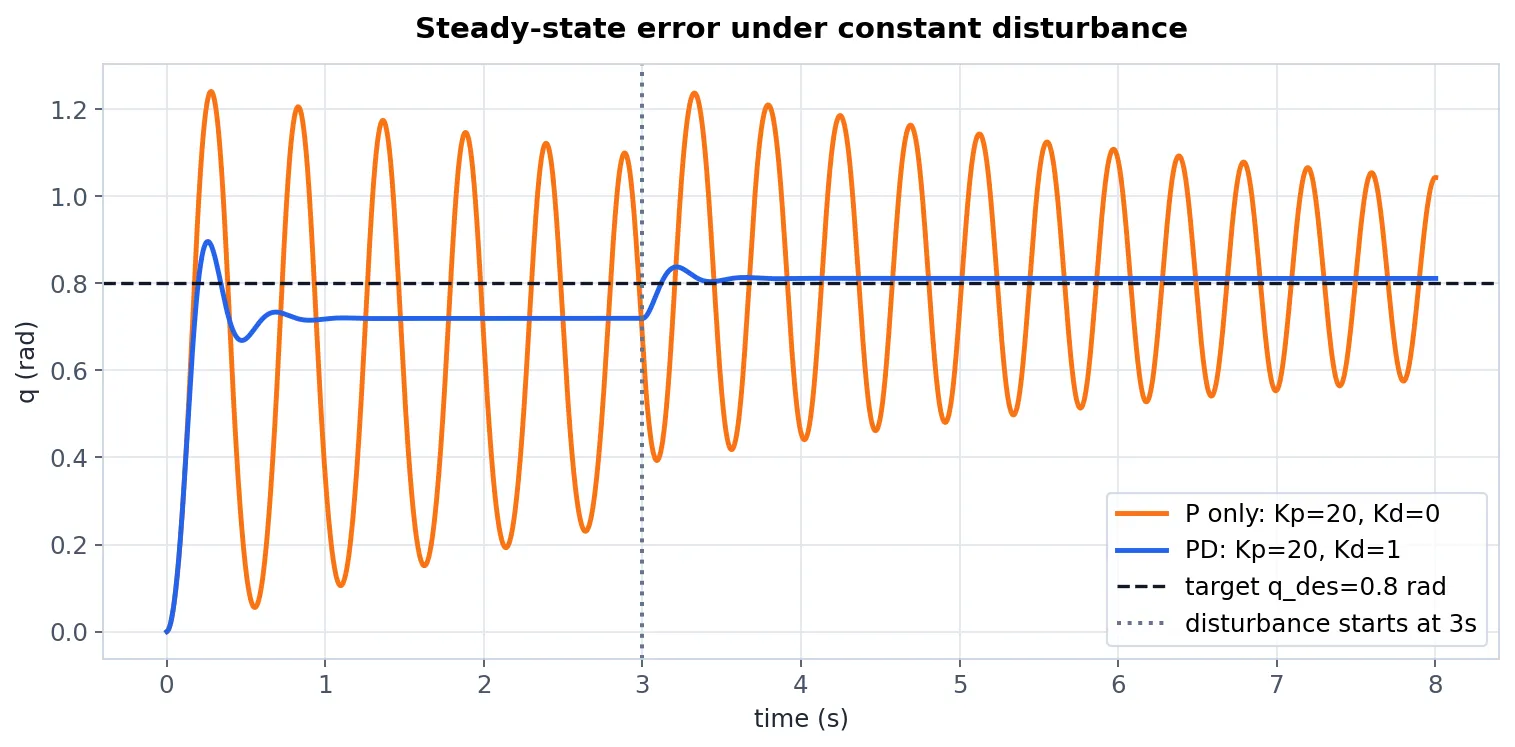

1.6.4 实验：扰动误差

实验 2 用同一个 pd_experiments.py，只是在第 3 秒后给关节一个持续外力矩：

data.qfrc_applied[0] = 2.0 if disturbance and data.time > 3.0 else 0.0

我们会看到两种明显不同的行为：

纯 P 控制()：关节稳在一个偏离的新位置上，差的那一截正好是。这就是"稳态误差"。
PD 控制：在 P 的基础上抖动更小地到达那个偏移位置，但稳态误差依然存在——因为误差一恒定，微分项就为 0，不产生额外的修正力。

想把这个偏差也消掉，就要引入积分项，PD 升级成 PID。PID 是下一层故事，本章把这个"为什么 PD 吃不掉恒定扰动"亲手看一眼就够了。

小结

本章沿「执行器 → 控制系统 → Bang-Bang → PID → PD → MuJoCo 实现」走了一遍单关节最底层的反馈控制。几条值得带走的结论：

硬件决定了 PD 真正控的那个二阶系统。电机选型时看的是扭矩 / 速度 / 精度，但 PD 调参时真正起作用的是经齿轮箱放大的反射惯量。准直驱(QDD) 与高减速比(谐波) 两条路线在 PD 表现上差异极大——sim-to-real 对不上，绝大多数出在这组数字而不是公式本身。
Bang-Bang → PID → PD 是连续松绑的同一条链。Bang-Bang 只看误差符号、输出两档，在机器人关节上必然陷入极限环；P 把开关换成正比于误差的连续输出，留下稳态误差；I 累积过去误差吃掉稳态误差；D 预判误差变化、提前反向出力。三项各管时间的一个维度——当前、过去、未来。
机器人里实际用的是 PD 而非 PID，原因有三：积分饱和在物理世界里会演变成"卡住后突然甩出"的安全风险；PD 与虚拟弹簧-阻尼器严格等效，让阻抗控制 / 柔顺交互天然成立；机械臂主要的稳态误差来源是重力，可以靠动力学前馈精确消除，不必让 I 盲目累加。
PD 调参的骨架是把闭环看成二阶振子：决定响应快慢，决定阻尼。先按目标响应选，再按算出，就能得到一个既不晃又不慢的响应；真机上还要叠加摩擦、传动间隙、采样延迟等修正。
MuJoCo 里 position 执行器内部就是一条 PD(kp / kv)，想看清 P 与 D 各自的贡献就用 motor + 自写 PD。timestep 是物理步长而非控制周期，要对齐真机控制频率，得让 Python 循环每个 timestep 更新一次 ctrl。

到这里，我们已经能让一个单自由度关节稳定到达任意目标角度——这是后面所有内容的地基。第 5 章会把同一套 PD 同时套到四足机器人的全部关节上去拼出 trot 步态；再之后的 RL 步态、LLM 控制，本质上都在找一个更复杂的，而最内层那条 PD 通常仍然存在。

思考

实验 1 里 A 组取，响应曲线剧烈振荡。如果想保留、把响应压成接近临界阻尼，大概要取多少？(提示：先用估单摆惯量，再代。)
一台准直驱(QDD)四足机器人减速比，另一台协作机械臂用谐波减速器，两者电机本体惯量相同。如果把同一组直接移植过去，响应会发生什么变化？为什么？
1.5.2 节把称为"阻尼系数"，1.6.3 节又强调" 不是 MJCF 里的 damping"。这两个"阻尼"在物理上有什么区别？如果只在 MJCF 里把 damping 调大，能不能替代控制器里的？
既然计算力矩控制可以用动力学前馈精确消掉重力带来的稳态误差，是不是任何机器人都可以彻底放弃 I 项？在哪些场景下我们仍然必须保留 I？
position 执行器和 motor + 自写 PD 在数学上完全等价，但调试体验差别很大。如果我们想搞清某次过冲到底是太大、太小，还是力矩饱和触发的，我们会优先选哪一种写法？为什么？

动手任务

到这里我们已经能让一个单关节 PD 稳定到达任意目标。组队 Lab 1 把同一个 PD 接到 Pupper HFE 关节上换到频域看一遍——用一系列正弦输入扫频，在 Bode 图上读出 1.5 节那对，再亲眼看 1.6.5 节"力矩饱和把高频压平"是怎么发生的。

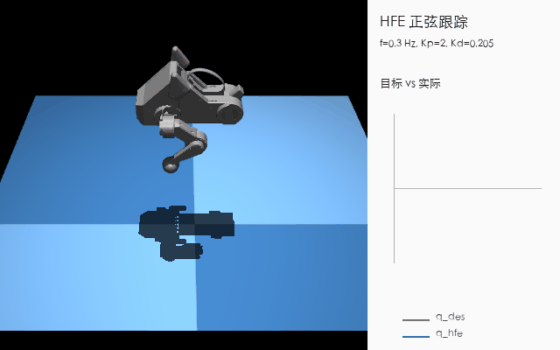

Lab 1 teaser：HFE 跟踪 0.3 Hz 正弦

HFE 关节跟踪 0.3 Hz 正弦目标：左侧是 Pupper 单腿响应，右侧是同一组数据实时打到 Bode 图上的两个点（一组幅值、一组相位）。低频、相位；扫到高频段我们会看到增益下降、相位往走——本章 1.5 那对在频域留下的指纹。

要做的四件事：

把 PD 接到 shared/models/leg.xml 的 HFE 上，先用常值把腿稳住
mj_fullM 读反射惯量，按自动算
在 Hz 七点扫频，记录稳态幅值和相位差，画 magnitude / phase 双轴 Bode 图
找 dB 带宽——高频段曲线偏离一阶低通形状的部分，对应 1.6.3 里的哪条坑？

完整 starter / 测试 / 交付清单见 exercises/lab_1_pid_bode/。

参考资料

CS123 Lab 1： Hello PD
MuJoCo 文档 · Actuators

路径选择

背景迁移

入门方向

系统主线

算法主线

入门

课程入口

方向总览

部署与综合

准备

信息

路径

1. 执行器与 PD 控制

本章目标

前置阅读

1.1 执行器

1.1.1 工作原理

1.1.2 执行器分类

1.1.3 齿轮箱

1.2 控制系统

1.2.1 开环控制

1.2.2 闭环控制

1.3 Bang-Bang 控制

1.4 PID 控制

1.5 PD 控制

1.5.1 积分饱和

1.5.2 弹簧-阻尼器

1.5.3 动力学前馈替代积分

1.5.4 PD 调参

1.6 MuJoCo 实现

1.6.1 执行器模型

1.6.2 单摆 PD

1.6.3 实验：增益响应

1.6.4 实验：扰动误差

小结

思考

动手任务

参考资料

本章目标​

前置阅读​

1.1 执行器​

1.1.1 工作原理​

1.1.2 执行器分类​

1.1.3 齿轮箱​

1.2 控制系统​

1.2.1 开环控制​

1.2.2 闭环控制​

1.3 Bang-Bang 控制​

1.4 PID 控制​

1.5 PD 控制​

1.5.1 积分饱和​

1.5.2 弹簧-阻尼器​

1.5.3 动力学前馈替代积分​

1.5.4 PD 调参​

1.6 MuJoCo 实现​

1.6.1 执行器模型​

1.6.2 单摆 PD​

1.6.3 实验：增益响应​

1.6.4 实验：扰动误差​

小结​

思考​

动手任务​

参考资料​

本章目标

前置阅读

1.1 执行器

1.1.1 工作原理

1.1.2 执行器分类

1.1.3 齿轮箱

1.2 控制系统

1.2.1 开环控制

1.2.2 闭环控制

1.3 Bang-Bang 控制

1.4 PID 控制

1.5 PD 控制

1.5.1 积分饱和

1.5.2 弹簧-阻尼器

1.5.3 动力学前馈替代积分

1.5.4 PD 调参

1.6 MuJoCo 实现

1.6.1 执行器模型

1.6.2 单摆 PD

1.6.3 实验：增益响应

1.6.4 实验：扰动误差

小结

思考

动手任务

参考资料
