4. 搭建四足机器人

本章我们开始在 MuJoCo 里搭建四足机器人 Pupper v3 的 MJCF 模型，并理解它的结构组成和相关参数。

本章目标

说清楚 Pupper v3 的运动学结构：1 个 base_link + 4 条对称的 3-DoF 腿，共 12 个驱动关节
在 pupper_v3_fixed.xml 里把 MJCF 两层结构（worldbody 内 5 元素 + 外部并列块，详见 §3.1 MJCF 元素一览）一一指认出来

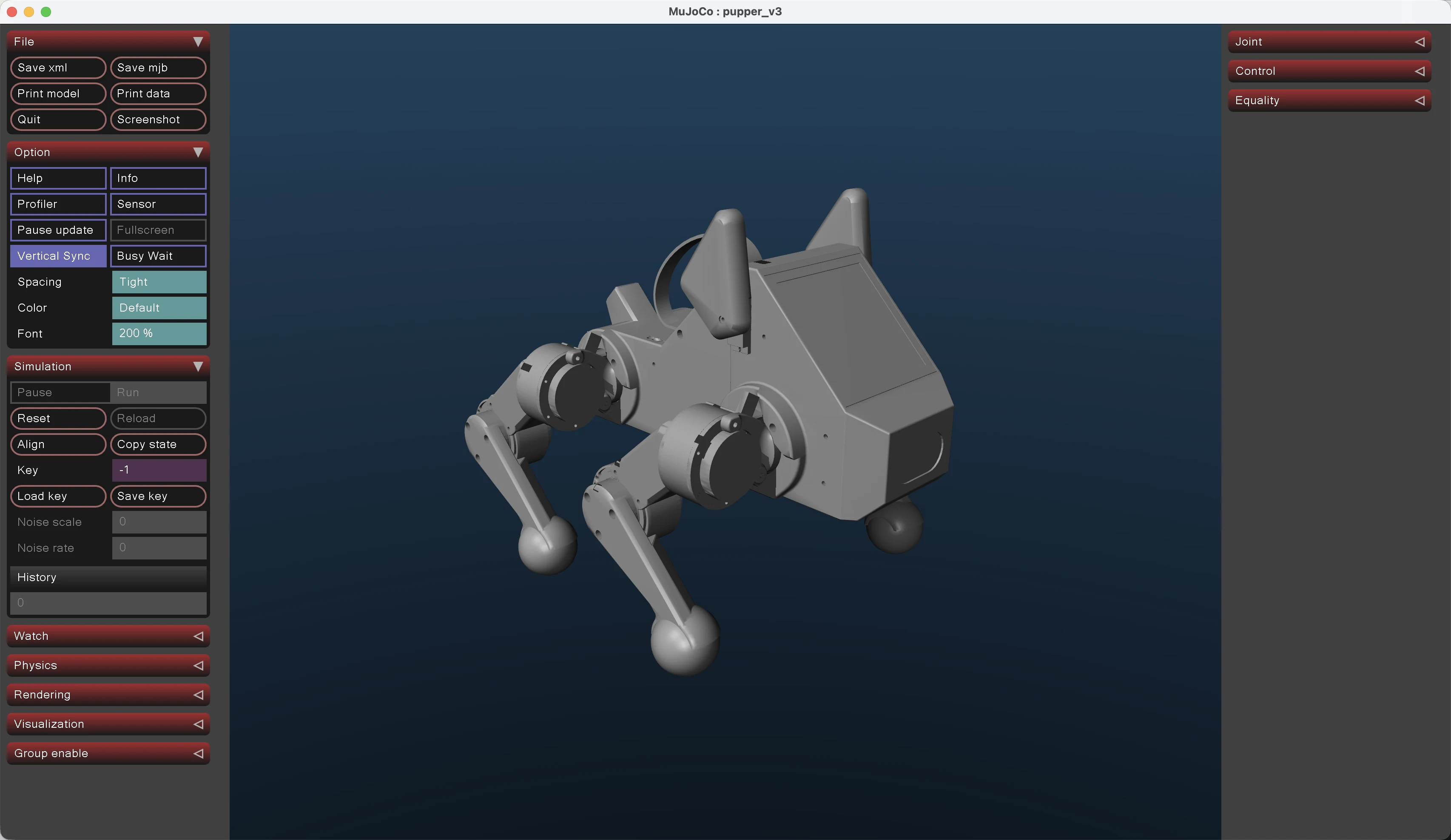

用 view_pupper_v3_fixed.py 在本机跑通 viewer，看到机器人摆出 home keyframe 的姿态

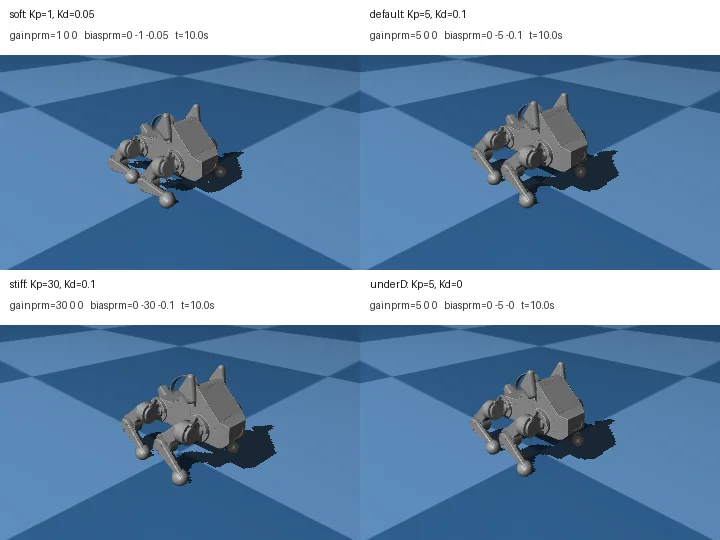

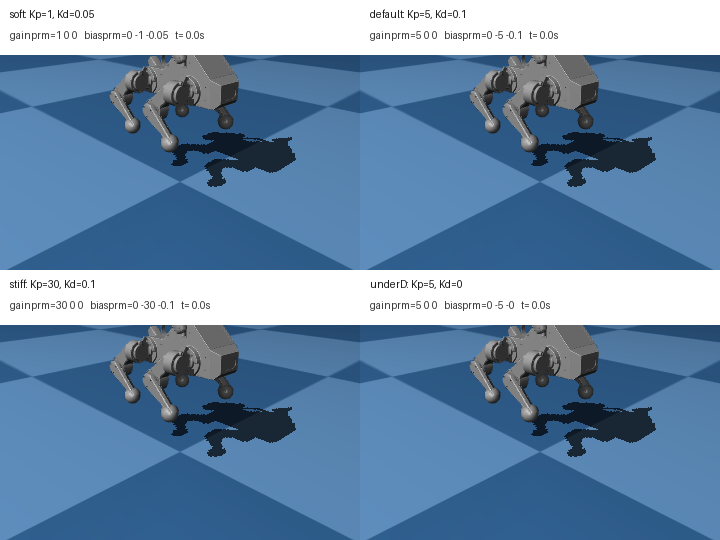

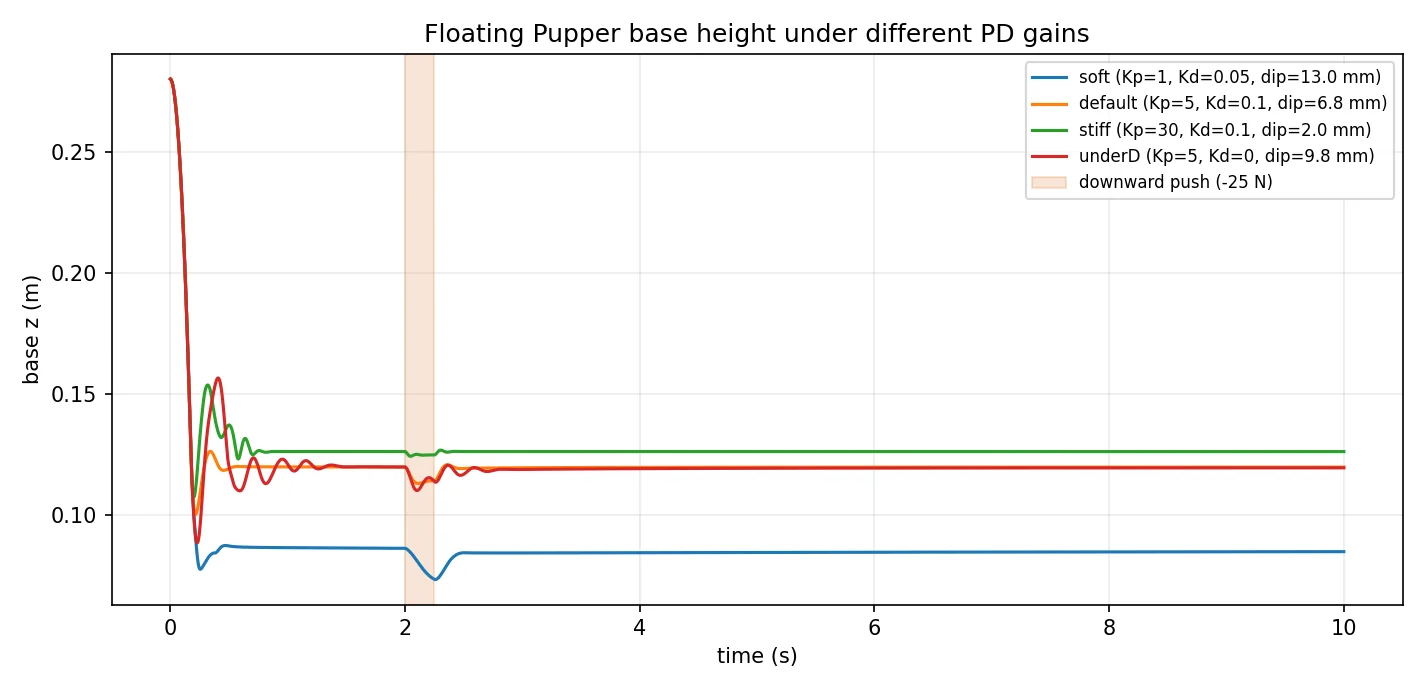

理解 <general biastype="affine"> 是怎么把 Kp/Kd 内嵌进 actuator 的，能改 gainprm / biasprm 看刚度变化

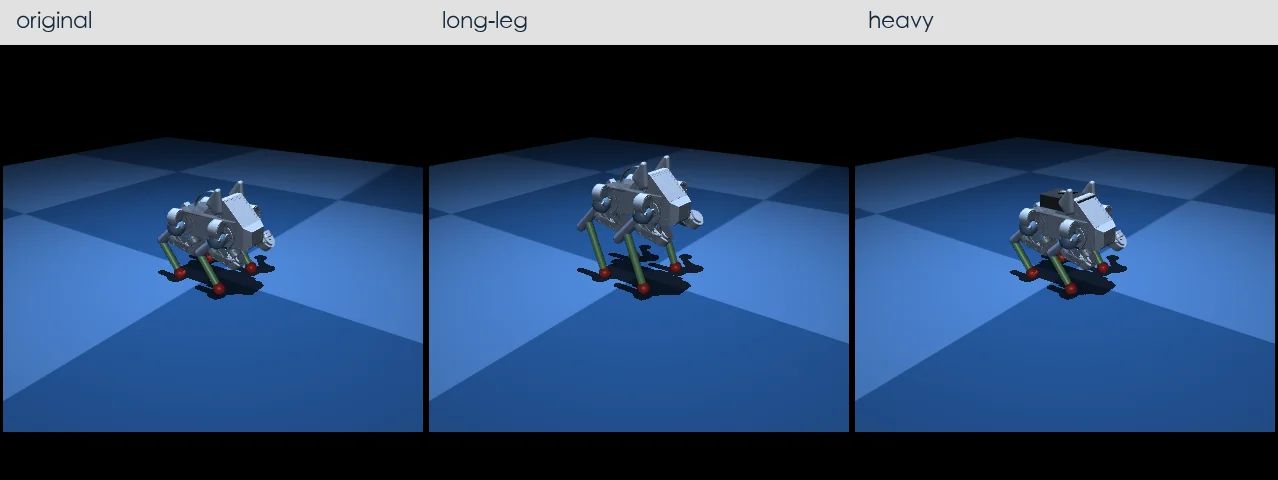

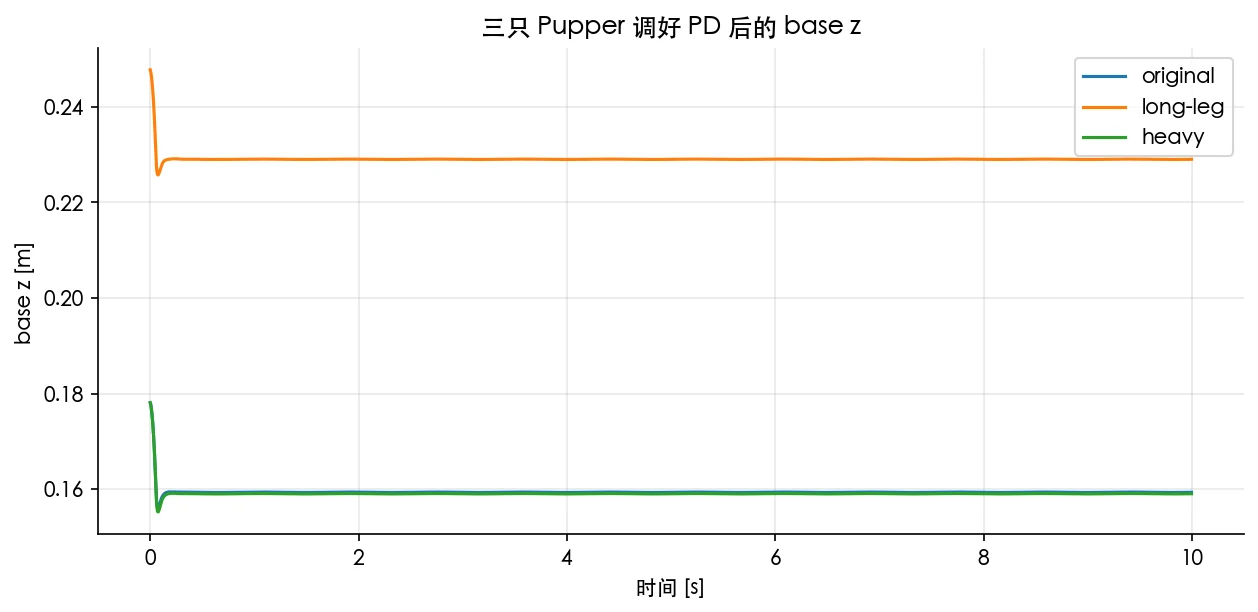

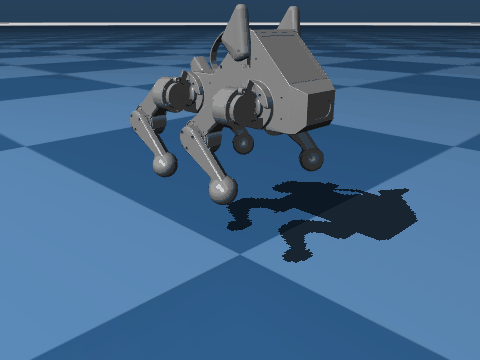

知道 fixed 模型与 floating 模型的唯一差别就是 <freejoint/>，并能在 floating 模型上让它"站住"

前置阅读

4.1 Pupper 结构

Pupper v3 的骨架主要包括一个机身（torso）和四条结构对称的腿，每条腿是一条 3 段嵌套的串联链，从髋部往下数三个转动关节（HAA / HFE / KFE），如图 1 所示：

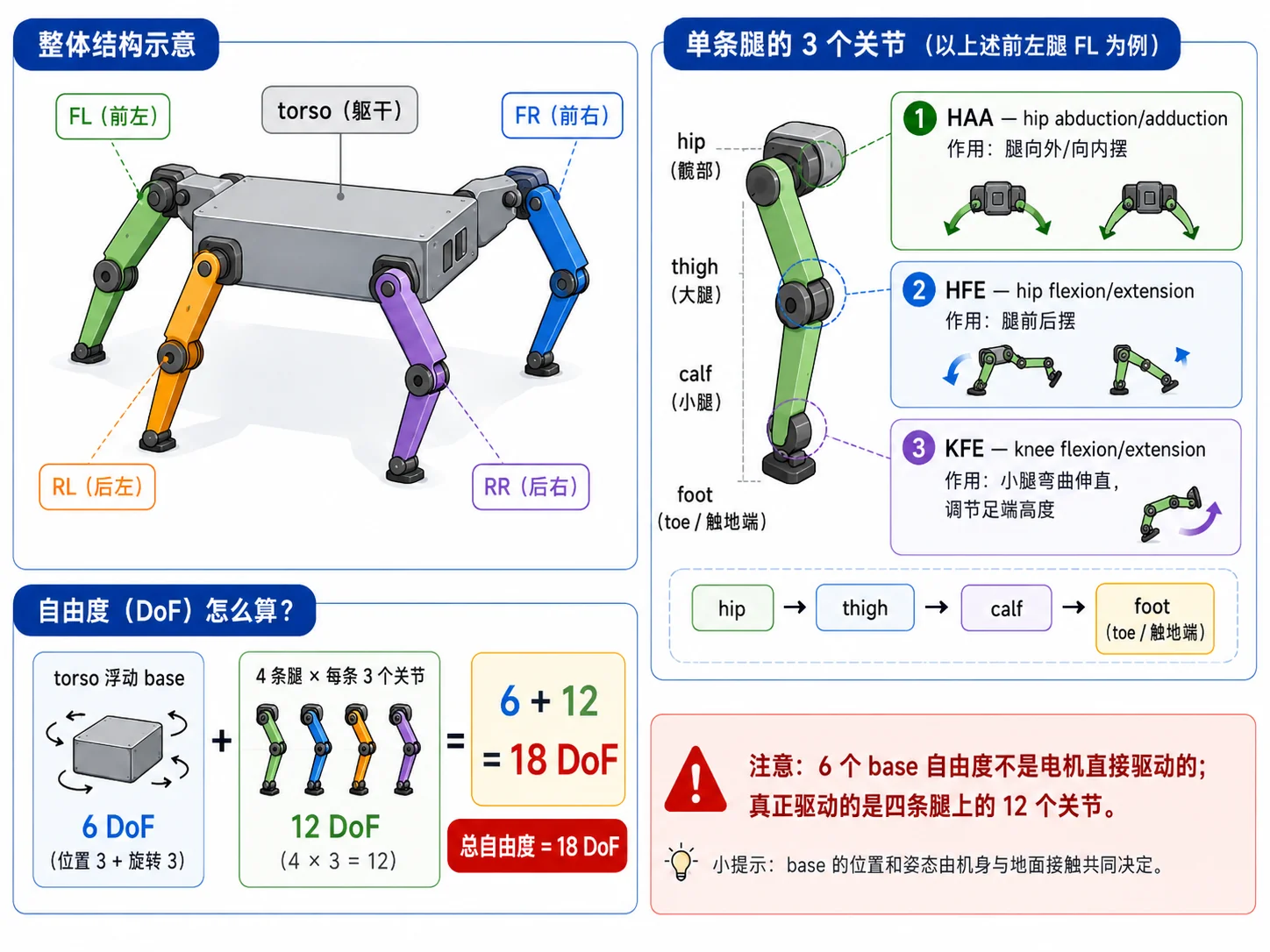

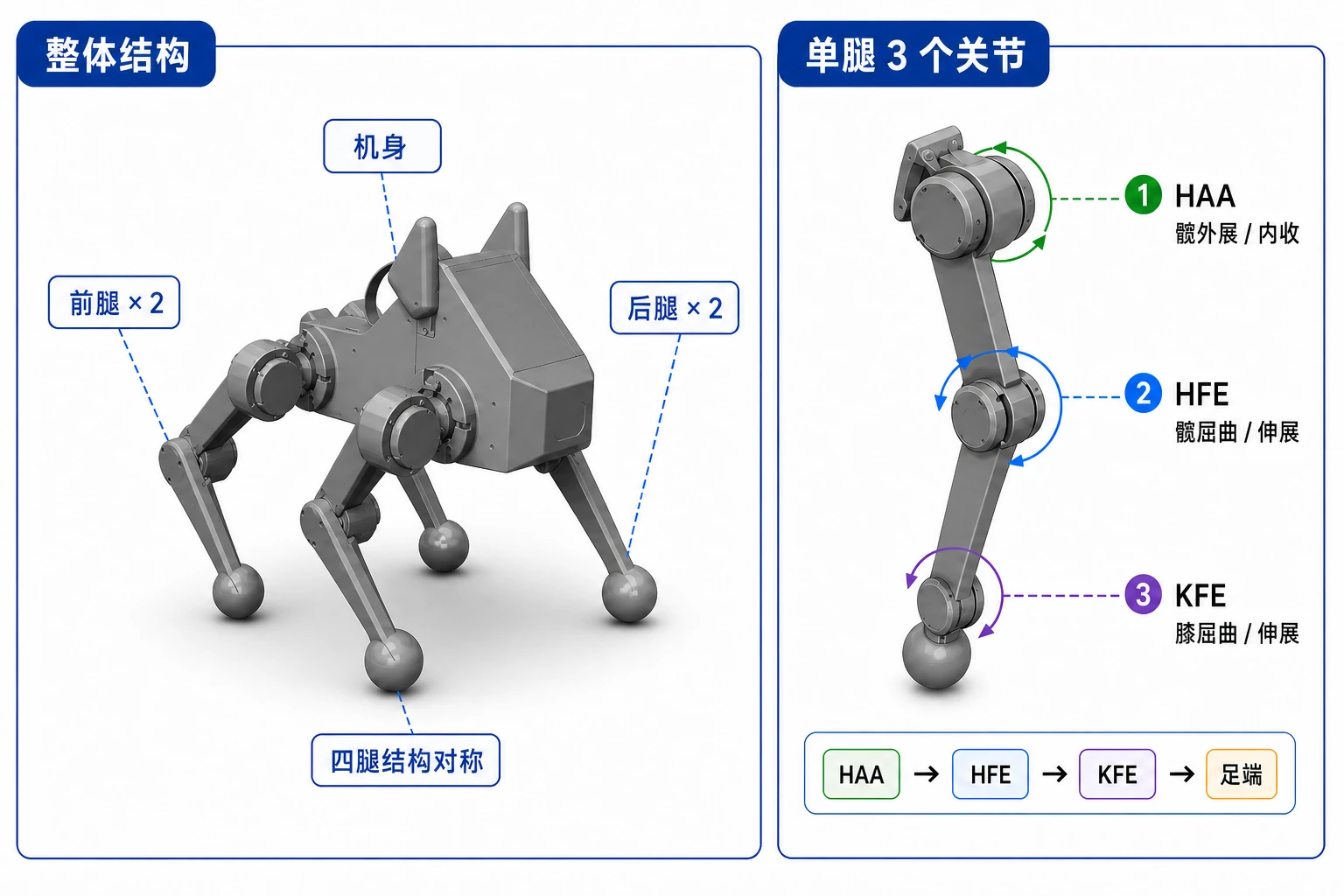

Pupper v3 总体结构：1 个机身 + 4 条结构对称的腿，单腿 3 关节（HAA / HFE / KFE）

每条腿三个关节，从髋部到足端依次是：

缩写	关节名	旋转轴方向	直观作用
HAA	hip abduction/adduction	沿身体前后向（roll 轴）	把腿往身体外掰 / 往内收
HFE	hip flexion/extension	沿身体左右向（pitch 轴）	抬腿前后摆
KFE	knee flexion/extension	同 HFE 平行	弯小腿、调节足端高度

四条腿按"前左 / 前右 / 后左 / 后右"通常缩写成 FL / FR / RL / RR。机器人在仿真里通常以 floating base 的方式建模——机身有 6 个被动自由度（位置 3 + 朝向 3），再加上四条腿各 3 个驱动关节，总自由度如式所示：

浮 动 个 驱 动 关 节

被动 base 的含义：机器人不能自己飞，机身这 6 个自由度没有 actuator，完全靠四条腿与地面接触间接受力。这点在写 PD 控制时要小心：data.qpos 前几维是 base 状态，不要当成关节角去 P 控制（§4.5 会展开具体索引）。

4.2 搭建 Pupper 仿真模型

pupper_v3_fixed.xml 在 <mujoco> 根节点下并列挂着几个顶层模块：

<mujoco>
  ├── <compiler>   编译选项: 弧度制, mesh 搜索目录
  ├── <option>     物理求解参数: 摩擦锥, impratio
  ├── <asset>      STL mesh 和纹理的注册表
  ├── <default>    joint / geom / actuator 的模板参数
  ├── <sensor>     IMU 等虚拟传感器
  ├── <actuator>   12 路位置伺服, ctrl 顺序在这里定
  ├── <keyframe>   存档姿态, mj_resetDataKeyframe 一键恢复
  └── <worldbody>  物理树: base_link + 4 条腿, 每条 3 段

<worldbody> 是物理骨架本体（§4.2.2），<asset> / <default> / <actuator> / <keyframe> / <sensor> 分别承担资源注册（§4.2.3）、默认参数（§4.2.4）、电机接口（§4.2.5）、初始姿态（§4.2.6）、传感器读数（§4.2.7）；<compiler> 和 <option> 是编译与求解器选项，通常按默认值即可。

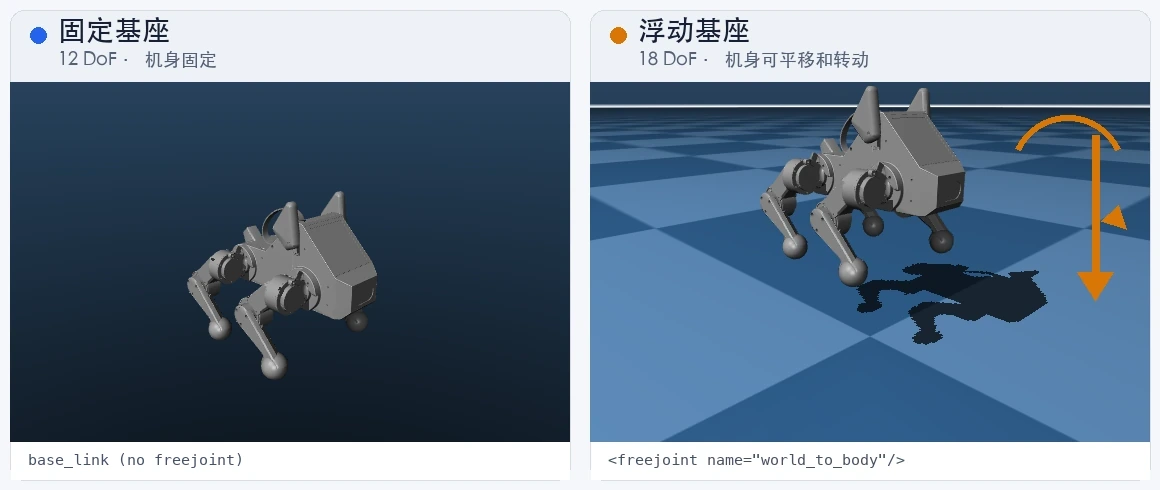

4.2.1 fixed 与 floating

打开配套代码目录，能看到本章准备了两份 MJCF：

pupper_v3_fixed.xml：把 base_link 焊在世界里，只留 12 个关节，方便先把腿单独调通。
pupper_v3_floating.xml：在 base_link 上加一行 <freejoint name="world_to_body"/>，机身有 6 个被动 DoF，会受重力作用。

两者真正的差异只有这一行 freejoint，自由度总数因此不同：

关 节

先用 fixed 这份把每一块搭通——少了 freejoint 干扰，问题二分起来更直接；fixed 站得稳了再补 freejoint 改 floating（§4.4）。

关节命名规则（"位置 + 编号"）和限位：

§4.1 关节	命名（按右腿）	直观作用	fixed.xml 限位（rad）
第 1 轴（HAA）	`leg_<front\|back>_r_1`	髋外展/内收	`[-1.22, 2.51]`（左腿镜像 `[-2.51, 1.22]`）
第 2 轴（HFE）	`leg_<front\|back>_r_2`	髋俯仰	`[-0.42, 3.14]`（左腿镜像 `[-3.14, 0.42]`）
第 3 轴（KFE）	`leg_<front\|back>_r_3`	膝关节	`[-2.79, 0.71]`（左腿镜像 `[-0.71, 2.79]`）

四条腿对应 front_r / front_l / back_r / back_l，actuator 块里 12 个驱动器也是这个顺序——后面写 PD / RL 时，12 维数组一律按它对齐。整棵运动学树长这样：

                   base_link  (fixed | freejoint)
         ┌──────────┬─────────┴──────────┬──────────┐
   front_r_1   front_l_1            back_r_1    back_l_1   ← HAA
        │           │                   │           │
   front_r_2   front_l_2            back_r_2    back_l_2   ← HFE
        │           │                   │           │
   front_r_3   front_l_3            back_r_3    back_l_3   ← KFE
        │           │                   │           │
   foot_site   foot_site            foot_site   foot_site

每条腿末端挂 leg_<...>_3_foot_site——读足端位置 / 做 IK / 检测触地都靠它；机身上额外挂 body_imu_site，§4.2.7 的 sensor 块就是从这里读 IMU。

4.2.2 搭运动学树

骨架放在 <worldbody> 里。这里最容易卡住的一点是：MJCF 不像 URDF 那样写一堆 parent / child，它更直接，谁写在谁里面，谁就是谁的子节点。所以读 MJCF 的时候，不要一上来盯着数字看，先看缩进。

把 <body> 暂时理解成"一段刚体 + 一个局部坐标系"，这段代码的骨架大概就是这样：

worldbody
└── base_link                 机身，fixed 版本里固定在世界坐标中
    └── leg_front_r_1         前右腿第 1 段，对应 HAA
        └── leg_front_r_2     前右腿第 2 段，对应 HFE
            └── leg_front_r_3 前右腿第 3 段，对应 KFE
                └── foot_site 足端标记点

下面这段截自 fixed.xml 的"机身 + 前右腿髋部"。它刚好把 §3.1.2 里那 5 个元素串在了一起：

<worldbody>
  <body name="base_link" pos="0 0 0.13">
    <inertial pos="0.025 0 0.015" mass="1.506"
              diaginertia="0.00854 0.0085 0.00236"/>
    <geom type="box" size="0.045 0.064 0.130" class="collision"/>
    <geom type="mesh" mesh="BodyV4v70_001" group="1"
          contype="0" conaffinity="0"/>

    <body name="leg_front_r_1" pos="0.075 -0.0835 0"
          quat="0.707105 0.707108 0 0">
      <inertial pos="0 0 0" mass="0.18"
                diaginertia="7.4e-5 5.8e-5 4.8e-5"/>
      <joint name="leg_front_r_1" axis="0 0 1" range="-1.22 2.51"/>
      <geom type="mesh" mesh="LegAssemblyForFlangedv26_001"
            group="1" contype="0" conaffinity="0"/>
      <!-- ... 嵌套 leg_front_r_2 / leg_front_r_3, 末端挂 <site name="..._foot_site"/> ... -->
    </body>
  </body>
</worldbody>

这段 XML 真正要读的东西不多。

base_link 是机身。pos="0 0 0.13" 表示它在世界坐标系里离地 0.13 m。fixed 模型里没有 <freejoint/>，所以这个机身会固定在这里，不会像 floating 模型那样受重力掉下来。

leg_front_r_1 写在 base_link 里面，所以它是机身的子 body。pos="0.075 -0.0835 0" 是髋部安装点：x 为正，说明在机身前面；y 为负，说明在右侧。后面三条腿也是同一个套路，只是把这个根位置镜像到左边或后面。

joint 写在 leg_front_r_1 里面，意思也很直接：这段 body 可以相对父 body 转动。range="-1.22 2.51" 是关节限位，单位是弧度。inertial 则是这段腿的质量和惯量；仿真里它转起来轻不轻、受力后加速快不快，都跟这里有关。geom 负责形状，不过 Pupper 这里把"看起来的形状"和"碰撞用的形状"拆开了，后面马上说。

真正容易读错的是 axis。axis="0 0 1" 不是世界坐标系的 Z 轴，而是当前 body 局部坐标系里的 Z 轴。偏偏 leg_front_r_1 上还有一个 quat="0.707105 0.707108 0 0"，它会先把这个局部坐标系转一下，再让 joint 绕局部 Z 轴转。所以判断关节到底朝哪个方向转，不能只看 axis，还得把 body 上的 quat 一起看。

套到前右腿上，可以这么想：

base_link 坐标系
  └─ pos 把髋部平移到机身右前方
     └─ quat 先旋转髋部局部坐标系
        └─ joint axis="0 0 1" 在这个旋过的局部坐标系里定义转轴

quat 单独拆一下

quat 是 quaternion（四元数）的缩写，用来描述这段 body 的局部坐标系相对父 body 转了多少。它不是关节角，也不会被电机控制；模型加载时它就固定在那里，相当于装配机器人时先把这段零件拧到某个朝向。

MuJoCo 里的 quat 顺序是 (w, x, y, z)。如果暂时不想背四元数，可以只记这个读法：

这里是旋转角度，是绕哪根轴转。比如：

quat="0.707105 0.707108 0 0"

这四个数基本就是 (0.7071, 0.7071, 0, 0)，也就是：

w ≈ cos(45°)
x ≈ sin(45°)
y = 0
z = 0

所以它表示"绕 X 轴转 90°"。为什么是 90°？因为四元数里存的是半角，45° × 2 = 90°。

pos 先把 body 挂到父坐标系里的某个位置，quat 再把 body 的局部坐标系转过去；axis=0 0 1 说的是旋转后的局部 Z 轴，不是世界 Z 轴。

这也是为什么 fixed.xml 里很多 joint 都写 axis="0 0 1"，但实际看起来并不是都绕同一个方向转：它们所在 body 的 quat 不一样，局部 Z 轴已经被提前摆到不同方向了。

Pupper 这份模型有几处实现细节，读代码时顺手记住就行：

12 个关节都是 hinge，也就是单轴转动。每个 <joint> 里只写 axis 和 range，armature / damping / frictionloss 这些通用参数放到 §4.2.4 的 <default> 里统一兜底。
精细 STL mesh 只负责渲染，不参与碰撞，所以会看到 contype="0" conaffinity="0" group="1"。真正做碰撞的是另一套简化几何体：机身用 box，大腿用 cylinder，足端用 sphere。这样仿真快很多，足端 sphere 也能给接触检测一个稳定的点。
<inertial> 不是装饰项。这里的质量和惯量来自 CAD，1.506 + 4×(0.18 + 0.186 + 0.05) ≈ 3.17 kg，和实物量级能对上。以后如果改了腿长、换了 mesh，却忘了同步改惯量，仿真出来的动作就会明显不对劲。
12 个关节的 axis 都写成 0 0 1，不是因为它们真的都绕世界 Z 轴转，而是靠各级 body 的 quat 把局部坐标系提前转好了。看着某个关节方向不对时，先回头查这段 body 以及祖先 body 的 quat，不要只盯着 axis。

所以读一条腿时，顺序很朴素：先看 body 嵌套，知道谁连着谁；再看 pos / quat，知道这段东西挂在哪里、坐标系有没有转过；然后看 joint，知道它怎么动；最后再管 geom 和 inertial。四条腿是完全对称的，看懂前右这一条就够了，剩下三条只是把根 body 的 pos 镜像到 (±x, ±y, 0)，并把关节限位左右翻一下。

4.2.3 加载 mesh

mesh（网格）就是用一堆三角面片拼出来的 3D 外壳，常见文件格式是 .stl / .obj。Pupper 的机身、髋部、大腿、小腿这些精细外观，都不是靠 box / cylinder 手搓出来的，而是直接加载 CAD 导出的 STL。

但在 MJCF 里，STL 文件不能直接塞进 <worldbody>。它要走一条引用链：

STL 文件
  └─ <compiler meshdir="..."> 告诉 MuJoCo 去哪个目录找
     └─ <asset><mesh name="..." file="..."/> 给 STL 起一个模型内的名字
        └─ <geom type="mesh" mesh="..."/> 把这个 mesh 真正挂到某个 body 上

所以看到 <geom type="mesh" mesh="BodyV4v70_001"/> 时，要反着查：它不是在找 BodyV4v70_001 这个文件，而是在找 <asset> 里叫 BodyV4v70_001 的 mesh；再由那个 <mesh> 去指向真正的 BodyV4v70_001.stl。

fixed.xml 里相关配置大概是这样：

<compiler angle="radian" meshdir="meshes/stl/" autolimits="true"/>

<asset>
  <texture type="skybox" builtin="gradient" .../>
  <texture name="grid" type="2d" builtin="checker" .../>
  <material name="grid" texture="grid" .../>

  <mesh name="BodyV4v70_001" file="BodyV4v70_001.stl"/>
  <mesh name="LegAssemblyForFlangedv26_001" file="LegAssemblyForFlangedv26_001.stl"/>
  <!-- 有些左右/前后对称零件会用 scale 做镜像或翻转 -->
  <mesh name="LegAssemblyForFlangedv26_010" file="LegAssemblyForFlangedv26_010.stl"
        scale="1 -1 1"/>
  <!-- ... 共 13 块 mesh ... -->
</asset>

然后在 <worldbody> 里引用它：

<body name="base_link" pos="0 0 0.13">
  <geom type="box" class="collision" .../>
  <geom type="mesh" mesh="BodyV4v70_001"
        group="1" contype="0" conaffinity="0" density="0"/>
</body>

这里有一个很重要的习惯：mesh 通常只负责好看，不负责碰撞。Pupper 里机身会同时挂两个 geom：一个简化的 box 做碰撞，一个精细的 mesh 做渲染。腿上也是类似，碰撞用 cylinder / sphere，视觉用 STL。原因很现实：STL 三角面太多，拿它做接触检测又慢又容易抖；简化几何体虽然不精细，但稳定很多。

几个参数顺手拆一下：

meshdir="meshes/stl/"：STL 文件搜索目录。这个路径是相对 XML 文件解析的，所以从别的工作目录启动 viewer，一般也不会找错。
name="BodyV4v70_001"：模型内部用的名字，后面的 <geom mesh="..."> 引用它。
file="BodyV4v70_001.stl"：真正的 STL 文件名，位于 meshdir 指定的目录下。
scale="1 -1 1"：按 (x, y, z) 三个方向缩放。某一维写 -1 就是沿那一维镜像，左右腿这种对称结构经常这么处理。
group="1"：viewer 里的显示分组。这里约定视觉 mesh 放在 group 1，简化碰撞体放在 group 3，调试时可以在 viewer 里分组开关。
contype="0" conaffinity="0"：关闭碰撞。两个值都为 0 的 mesh 只显示，不和地面、腿、机身发生接触。
density="0"：不要让这个视觉 mesh 再额外贡献质量。质量已经写在 <inertial> 里了，如果 mesh 又按密度算一遍，整机质量就会被重复算。

所以这小节最容易犯的错，不是 XML 语法，而是把"视觉模型"和"物理模型"混在一起。视觉上看见的是 STL，物理上参与碰撞和质量计算的，主要是 class="collision" 的简化 geom 加上 <inertial>。以后模型看起来没问题但一碰地就抖，优先查碰撞 geom；模型直接看不见，才去查 meshdir / <asset><mesh> / <geom mesh="..."> 这条引用链。

4.2.4 设置默认值

<default> 可以先理解成"模板"。MJCF 里很多元素会重复出现：12 个 joint、很多个 geom、12 个 actuator。如果每个地方都手写一遍 damping、forcerange、碰撞参数，文件会又长又容易漏。<default> 就是把这些共性先写好，后面的元素没单独覆盖时，就自动继承这一份。

fixed.xml 里这段默认值主要管四类东西：

<default>
  <general forcerange="-3 3" forcelimited="true"
           biastype="affine"
           gainprm="5.0 0 0"
           biasprm="0 -5.0 -0.1"/>

  <!-- 默认 geom 不参与碰撞: 视觉网格走这条 -->
  <geom condim="6" contype="0" conaffinity="0"/>

  <!-- collision class: 显式写 class="collision" 才打开碰撞 -->
  <default class="collision">
    <geom group="3" contype="0" conaffinity="1"
          solimp="0.015 1 0.015"
          friction="0.8 0.02 0.01"/>
  </default>

  <!-- 关节默认: 带限位的 hinge + armature + 阻尼 + 摩擦损失 -->
  <joint armature="0.0016" type="hinge"
         damping="0.01" frictionloss="0.01"
         limited="true"/>
</default>

<option cone="elliptic" impratio="100"/>

可以按这个继承关系读：

<default>
  <general .../>               -> 后面 12 个 actuator/general 都继承
  <geom contype="0" .../>      -> 普通 geom 默认不碰撞，视觉 mesh 走这条
  <default class="collision">  -> 只有 class="collision" 的 geom 走这条
  <joint .../>                 -> 后面 12 个 hinge joint 都继承
</default>

这里最反直觉的是 geom。它默认写成 contype="0" conaffinity="0"，意思是普通 geom 先不参与碰撞。所以视觉 mesh 什么都不用额外写，天然只显示不碰撞。真正要碰撞的 box / cylinder / sphere 会显式写 class="collision"，于是改走里面那份 group="3" contype="0" conaffinity="1"。这和上一节的思路对上了：视觉归视觉，碰撞归碰撞。

几个参数也别硬背，按作用分就行：

general forcerange="-3 3"：位置伺服输出的力矩最多到 ±3 N·m。控制器算出来再大，也会被夹住。
gainprm / biasprm：给 <general> actuator 用，下一节会展开成 PD 公式。
joint type="hinge"：后面没写 type 的 joint 都是单轴转动关节。
limited="true"：关节限位生效，具体上下限来自每个 <joint range="...">。
armature="0.0016"：给关节加一点等效转子惯量。没有它，理想关节太"轻"，PD 一拉容易抖。
damping="0.01" / frictionloss="0.01"：一点阻尼和库仑摩擦，作用是把纯理想关节变得更像真实电机和传动。
friction="0.8 0.02 0.01"：碰撞摩擦参数，三个数大致对应滑动、滚动/横向、自旋摩擦。这里主要影响脚和地面接触时滑不滑。
solimp="0.015 1 0.015"：接触求解参数。可以先粗略理解成"接触别硬到一碰就炸"，后面真正调地面接触时再细看。
<option cone="elliptic" impratio="100"/>：这不属于 default，而是全局求解器选项。腿足机器人接触多，打开椭圆摩擦锥、提高 impratio，接触通常会稳一些。

一句话概括：<default> 不是在创建新零件，它只是给后面那些 joint / geom / actuator 提前写好默认参数。

4.2.5 装位置伺服

<joint> 只说明"这个 body 能绕哪个轴动"，不等于它有电机。没有 <actuator> 的话，关节就是被动铰链，data.ctrl 的长度也会是 0，Python 里写控制量根本没地方写。

fixed.xml 里给 12 个关节各接了一个 <general> actuator：

<actuator>
  <general joint="leg_front_r_1" name="leg_front_r_1"/>
  <general joint="leg_front_r_2" name="leg_front_r_2"/>
  <general joint="leg_front_r_3" name="leg_front_r_3"/>

  <general joint="leg_front_l_1" name="leg_front_l_1"/>
  <!-- ... 共 12 个, 顺序: front_r / front_l / back_r / back_l -->
</actuator>

注意这 12 行本身很短，因为真正的参数都继承自上一节的 <default><general>。也就是说：

<actuator><general joint="leg_front_r_1" .../>
  只负责说明：这一路电机接到哪个 joint 上

<default><general gainprm="..." biasprm="..." .../>
  负责说明：这一路电机按什么公式出力、力矩上限是多少

<general> 比 <position> / <motor> 更底层一点，但这里用它实现的就是位置伺服。MuJoCo 会按下面这个结构算力矩：

force = gain * ctrl + bias(qpos, qvel)

biastype="affine" 表示 bias 是 qpos 和 qvel 的线性函数。把这里的参数代进去：

gainprm="5.0 0 0"
biasprm="0 -5.0 -0.1"

就得到：

这里的 u 就是 data.ctrl[i]，也就是你写进去的目标关节角；q 是当前关节角；\dot q 是当前关节速度。所以这一路 actuator 的意思很直白：

data.ctrl[i] = target_angle  # 目标关节角，单位 rad

然后 MuJoCo 内部自动算：

关节还没到目标角 -> Kp 给它推过去
关节速度太快     -> Kd 给它刹一下
力矩超过 ±3      -> forcerange 把它截断

这里不要再在 Python 里手写一遍 tau = Kp*(target-q) - Kd*qvel，否则就变成"外面算 PD，里面又算一次 PD"，调参会很乱。§4.6 改的就是 gainprm / biasprm，等价于改这个内置 PD 的 Kp / Kd。

还有一个小细节：ctrl 的顺序跟 <actuator> 里的顺序一致，不是自动按名字排序。这里是：

front_r_1, front_r_2, front_r_3,
front_l_1, front_l_2, front_l_3,
back_r_1,  back_r_2,  back_r_3,
back_l_1,  back_l_2,  back_l_3

后面写站立、步态、RL action 时，12 维数组都要按这个顺序对齐。

4.2.6 录初始姿态

<keyframe> 是一组"存档姿态"。它不会让机器人自己动，也不是动画轨迹；它只是把某一刻的 qpos、ctrl 等状态记下来，方便脚本一键恢复。

<keyframe>
  <key name="home" qpos="0 0 0 0 0 0 0 0 0 0 0 0"
                   ctrl="0 0 0 0 0 0 0 0 0 0 0 0"/>
</keyframe>

fixed 模型没有 floating base，所以 qpos 只有 12 维，正好对应 12 个关节角。这里全部写 0，意思是每个 hinge 都放在自己的零位。这个零位不一定等于你脑子里想象的"所有腿笔直向下"，因为 body 的 quat 和 STL 的装配方向已经提前定好了；但它是这份模型约定的 home 参考姿态。

ctrl 也写 0，意思是位置伺服的目标角也是 0。这样脚本调用：

home_id = mujoco.mj_name2id(model, mujoco.mjtObj.mjOBJ_KEY, "home")
mujoco.mj_resetDataKeyframe(model, data, home_id)
mujoco.mj_forward(model, data)

之后，qpos 和 ctrl 是一致的，伺服不会一上来就产生一大股纠偏力矩。mj_forward 只负责把当前状态下的 body 位姿、site 位姿、传感器前向量算出来；它不推进时间。

floating 模型的 keyframe 会长一些：qpos 前 7 维是 base 位姿 (x, y, z, qw, qx, qy, qz)，后面才是 12 个关节角。注意这里又会遇到四元数：base 姿态也是 (qw, qx, qy, qz)，不是欧拉角。

<keyframe> 可以有很多个。比如后面调站立时，可以加一个 <key name="crouch" qpos="..."/>，脚本里按名字切过去：

crouch_id = mujoco.mj_name2id(model, mujoco.mjtObj.mjOBJ_KEY, "crouch")
mujoco.mj_resetDataKeyframe(model, data, crouch_id)

调模型时这很省事，比每次在 Python 里手写一长串初始角要稳。

4.2.7 读 IMU

传感器要先有一个"挂点"。fixed.xml 在机身上放了一个 site：

<site name="body_imu_site" pos="0.09 0 0.032"/>

site 没质量，也不碰撞。它就是一个标记点：告诉 MuJoCo，IMU 大概装在机身的哪个位置、朝向跟哪个 body 走。后面的 <sensor> 块就引用这个 site：

<sensor>
  <framequat   name="body_quat" objtype="site" objname="body_imu_site"/>
  <gyro        name="body_gyro" site="body_imu_site"/>
  <accelerometer name="body_acc" site="body_imu_site"/>

  <framequat   objtype="site" objname="body_imu_site" name="orientation"/>
  <framepos    objtype="site" objname="body_imu_site" name="global_position"/>
  <framelinvel objtype="site" objname="body_imu_site" name="global_linvel"/>
  <frameangvel objtype="site" objname="body_imu_site" name="global_angvel"/>
</sensor>

这里有两类读数，别混在一起：

body_quat / orientation：site 在世界坐标系里的朝向，都是四元数，4 维。这里两个名字读到的是同一个 site 的姿态，只是保留了两个别名，方便后面代码统一接口。
body_gyro：site 的角速度，3 维，比较像真实 IMU 里的陀螺仪。
body_acc：site 的加速度，3 维，比较像真实 IMU 里的加速度计。
global_position / global_linvel / global_angvel：仿真器直接给的全局真值。真实机器人上通常拿不到这么干净的全局位置和速度，但调试控制器时很好用。

Python 里可以直接按名字读：

quat = data.sensor("body_quat").data          # shape: (4,)
gyro = data.sensor("body_gyro").data          # shape: (3,)
vel  = data.sensor("global_linvel").data      # shape: (3,)

这里没有配置 noise，所以这些传感器读数是理想值，不是带噪声的实物 IMU。以后如果要做更接近真机的 sim2real，再给 sensor 加噪声、bias、延迟也不迟。本章先用干净读数，把模型和控制链路跑通。

到这里，worldbody 负责骨架和几何，外面的 <compiler> / <asset> / <default> / <actuator> / <keyframe> / <sensor> 负责资源、默认参数、电机、初始姿态和读数。fixed.xml 的主体就拼齐了。

4.3 在 viewer 中查看模型

4.3.1 安装环境

参考codes/practices/quadruped/cs123/README.md 用 uv 安装环境：

# 进入 CS123 课程目录
cd codes/practices/quadruped/cs123

# uv 会按 .python-version 准备 Python 3.12，创建 .venv 并安装 pyproject.toml 锁定的依赖
uv sync

之后用 uv run 执行脚本，无需手动激活环境。注意：MuJoCo 3.x 在 macOS 上跑交互式 viewer 必须用 mjpython（uv run mjpython xxx.py），Linux / Windows 用 python 即可。

4.3.2 启动 viewer

fixed.xml 已经搭好，用 Python 加载它并打开 viewer，核心流程就三步：加载模型、应用 home keyframe、开渲染循环。配套代码里的 view_pupper_v3_fixed.py 也是这三步，只是外面多包了一层路径处理、相机设置和报错提示。

先看最小流程，知道 MuJoCo API 在干什么；再回头看完整脚本，就不会觉得它突然多出一堆函数。

加载模型 + 应用 home keyframe：

# 导入 MuJoCo Python API
import mujoco

# 从 MJCF 文件编译出静态模型 MjModel
# 这里的路径是相对当前运行目录的：codes/practices/quadruped/cs123/4.quadruped-mjcf
model = mujoco.MjModel.from_xml_path("models/pupper_v3_fixed.xml")

# 为这个模型创建一份运行时状态 MjData
data  = mujoco.MjData(model)

# 找到 <key name="home"> 在模型里的内部 id
home_id = mujoco.mj_name2id(model, mujoco.mjtObj.mjOBJ_KEY, "home")

# 把 data.qpos / data.ctrl 等状态一次性重置到 home keyframe
mujoco.mj_resetDataKeyframe(model, data, home_id)

# 根据当前 qpos 计算所有 body / geom / site 的世界位姿
# 注意：这里只做正运动学刷新，不推进物理时间
mujoco.mj_forward(model, data)

from_xml_path 把 fixed.xml 编译成静态 MjModel；MjData 给它配一份运行时状态。mj_name2id 拿 §4.2.6 那个 <key name="home"> 的内部 id，mj_resetDataKeyframe 把 qpos / ctrl 都设成 keyframe 里的值；最后一次 mj_forward 让正运动学算出每个 body 的世界位姿——viewer 渲染就有数据了。这一步不调 mj_step，机器人只是被摆到 home pose、不演化动力学。

完整脚本里这一段被包进 _load_model(path)，写法稍微稳一点：

_DIR = pathlib.Path(__file__).parent
MODEL_PATH = _DIR / "models" / "pupper_v3_fixed.xml"

def _load_model(path: pathlib.Path) -> tuple[mujoco.MjModel, mujoco.MjData]:
    # 先把路径展开成绝对路径，避免从别的目录运行时找不到 XML
    model_path = path.expanduser().resolve()

    # 编译 MJCF，并创建运行时 data
    model = mujoco.MjModel.from_xml_path(str(model_path))
    data = mujoco.MjData(model)

    # 优先使用 <key name="home">；如果 XML 里没有这个 key，就退回默认 reset
    home_id = mujoco.mj_name2id(model, mujoco.mjtObj.mjOBJ_KEY, "home")
    if home_id >= 0:
        mujoco.mj_resetDataKeyframe(model, data, home_id)
    else:
        mujoco.mj_resetData(model, data)

    # 刷新一次正运动学，让 viewer 打开时立刻有正确位姿
    mujoco.mj_forward(model, data)
    return model, data

这一版和上面的最小代码做的是同一件事，只是多了两个工程细节：MODEL_PATH 相对脚本文件本身，不依赖你在哪个目录启动；home_id >= 0 兜底，避免以后改 XML 时删掉 home keyframe 就直接崩掉。

打开 viewer 进渲染循环：

# time 用来控制刷新频率，避免循环跑满 CPU
import time

# viewer 模块负责打开 MuJoCo 的交互式窗口
import mujoco.viewer

# launch_passive 只打开 viewer，不自动推进仿真
# model / data 还是由当前脚本自己维护
with mujoco.viewer.launch_passive(model, data) as viewer:
    # viewer 窗口没关闭时一直刷新
    while viewer.is_running():
        # 根据当前关节角重新计算机器人姿态
        # 这里仍然不调用 mj_step，所以机器人不会自己动起来
        mujoco.mj_forward(model, data)

        # 把最新的 model/data 同步到 viewer 窗口
        viewer.sync()

        # 大约 60 Hz 刷新，足够流畅，也不会占满 CPU
        time.sleep(1.0 / 60.0)

launch_passive 比 launch 灵活一档：物理推进留给脚本控制，viewer 只负责显示。这个循环每帧只调 mj_forward、不调 mj_step——机器人静止，但拖动 viewer 的关节滑块时姿态会立刻刷新到屏幕（关节角变 → 正运动学重算 → sync 推到 GUI）。等到 §4.5 让 Pupper "站起来"才把 mj_step 接上、真正推进物理。

完整脚本里还有一个 _configure_viewer(viewer)：

def _configure_viewer(viewer: mujoco.viewer.Handle) -> None:
    # 相机看向机身附近
    viewer.cam.lookat[:] = [0.0, 0.0, 0.10]

    # 视角距离和朝向；只影响打开窗口时看到的画面，不影响物理
    viewer.cam.distance = 0.65
    viewer.cam.azimuth = 135
    viewer.cam.elevation = -22

这段只调相机，不改模型。删掉它模型照样能加载，只是 viewer 打开时视角可能没那么舒服。

完整脚本的 main() 大致就是把这些小块串起来：

def main() -> int:
    model_path = MODEL_PATH.resolve()
    model, data = _load_model(model_path)

    # 打印模型规模，方便立刻确认 fixed 模型是不是 12 维
    print(f"Loaded: {model_path}", flush=True)
    print(f"  nq={model.nq}, nv={model.nv}, nu={model.nu}, nbody={model.nbody}", flush=True)
    print("Opening viewer. Close the window to exit.", flush=True)

    try:
        with mujoco.viewer.launch_passive(model, data) as viewer:
            _configure_viewer(viewer)
            while viewer.is_running():
                # fixed viewer 只刷新正运动学，不推进动力学
                mujoco.mj_forward(model, data)
                viewer.sync()
                time.sleep(1.0 / 60.0)
    except RuntimeError as exc:
        # macOS 上如果误用 python 而不是 mjpython，给一个更明确的提示
        if sys.platform == "darwin" and "mjpython" in str(exc):
            print("\nOn macOS, run the interactive viewer with mjpython:", file=sys.stderr)
            print(f"  mjpython {pathlib.Path(__file__)}", file=sys.stderr)
            return 2
        raise

    return 0

所以这节页面里的代码不是另一份实现，而是把 view_pupper_v3_fixed.py 拆开讲：先解释最小 API，再解释完整脚本为什么要多写这些包装。

跑起来：

# 进入 Lab 4 的代码目录
cd codes/practices/quadruped/cs123/4.quadruped-mjcf

# macOS 上打开交互式 viewer 要用 mjpython
mjpython view_pupper_v3_fixed.py     # macOS

# Linux / Windows 通常直接用 python 即可
# 或 python view_pupper_v3_fixed.py  # Linux / Windows

正常情况下会先在终端打印一行模型规模，然后弹出 viewer 窗口：

Loaded: .../models/pupper_v3_fixed.xml
  nq=12, nv=12, nu=12, nbody=14
Opening viewer. Close the window to exit.

nq=nv=nu=12 直接对应"12 个关节角 / 12 个角速度 / 12 路控制"——fixed 模型没有 freejoint，所以这三个数恰好相等；nbody=14 是 1 个 worldbody + 1 个 base_link + 12 段腿（4 条 × 3 段）。

viewer 窗口如图 2 所示：

4.4 加 freejoint 改 floating

fixed 模型已经能把结构看清楚了，下一步才把机身放开，让它真的受重力影响。这个版本叫 floating，因为 base_link 不再焊在世界坐标里，而是通过一个 <freejoint/> 变成 6 DoF 自由刚体。

仓库里已经放了一份改好的 pupper_v3_floating.xml，可以直接对照。为了方便动手，pupper_v3_fixed.xml 里也预留了 Lab 4.4 的注释开关：想临时把 fixed 改成 floating，只需要改两处。

第一处，在 base_link 的 <inertial> 后面打开这行：

<body name="base_link" pos="0 0 0.13" gravcomp="0">
  <inertial .../>

  <!-- Lab 4.4 实验：打开下面这一行，base_link 就从 fixed 变成 floating。
       记得同时把 keyframe 里的 home qpos 切到 floating 版本。
  <freejoint name="world_to_body" />
  -->

  <geom .../>
</body>

也就是把注释里的这一行挪出来：

<freejoint name="world_to_body" />

第二处，切换 home keyframe。fixed 版的 qpos 只有 12 个关节角；一旦加了 <freejoint/>，qpos 前面会多出 7 维 base 位姿，所以原来的 12 维 home 就不够长了。

pupper_v3_fixed.xml 里已经把 floating 版 home 放在注释里了。做实验时，把上面的 fixed home 注释掉，再打开下面这条 floating home：

<key name="home"
     qpos="0 0 0.28  1 0 0 0  0.0 0.0 0.0  0.0 0.0 0.0  0.0 0.0 0.0  0.0 0.0 0.0"
     ctrl="0.0 0.0 0.0  0.0 0.0 0.0  0.0 0.0 0.0  0.0 0.0 0.0"/>

这串 qpos 看起来长，其实分成三段就清楚了：

0 0 0.28        -> base 的世界位置 (x, y, z)，先把机身放到 0.28 m 高
1 0 0 0         -> base 的姿态四元数，单位姿态，不旋转
后面 12 个 0    -> 四条腿的 12 个关节角

ctrl 仍然是 12 维，因为 actuator 还是只驱动 12 个腿部关节。freejoint 是被动的，没有电机，所以不会出现在 ctrl 里。

配套代码里给了一份 view_pupper_v3_floating.py：主循环用 mj_step 推进物理（不是 §4.3 那个 fixed 脚本里的 mj_forward），所以会演化重力和接触，能看到机身从 z=0.28 m 落下、四脚触地、再被位置伺服把关节拉回目标角的全过程——这就是 §4.5"站住"的物理基础。

cd codes/practices/quadruped/cs123/4.quadruped-mjcf
mjpython view_pupper_v3_floating.py    # macOS
# 或 python view_pupper_v3_floating.py # Linux / Windows

要练自己动手切 freejoint，把脚本里的 MODEL_PATH 改成 pupper_v3_fixed.xml，再按本节开头那两处把 fixed.xml 改成 floating（打开 <freejoint/> 那行 + 切到 floating 版 home keyframe），跑同一条命令即可。

macOS 上不要走 mjpython -m mujoco.viewer --mjcf=...：mjpython 启动时为了拿 GUI 主线程已经 import 过一次 mujoco.viewer，再用 -m 通过 runpy 跑第二次会撞出 RuntimeError: Caught an unknown exception!（错在 _Simulate(...)，与 XML 内容无关）。脚本入口 mjpython script.py 绕开这个问题。Linux / Windows 不依赖 mjpython，python -m mujoco.viewer --mjcf=models/pupper_v3_floating.xml 仍然可用。

为什么先 fixed 后 floating：fixed 模型把"6 自由度浮动"这个变量摁住，剩下的不稳全归到关节 PD 或惯量参数上，调试可观测。fixed 站得住、关节范围对，再换 floating 看接触和重力——出问题更容易二分到具体环节。这是腿足建模时的通用工程顺序。

下面给一张"哪儿写错都会让 Pupper 站不住"的速查表，按调试顺序排（floating 模型才会出现这些症状，fixed 模型只会卡在第一行）：

症状	多半是哪里写错	怎么自检
启动就坐地、膝盖支不住	`forcerange="-3 3"` 把伺服 ±3 N·m 截了；或 `gainprm` 第 1 项 Kp 太小	把 fixed 模型也跑一遍：fixed 都撑不住关节角，就是力矩不够
站住了但高频抖动	`armature="0.0016"` 被改没了，或 `biasprm` 第 3 项 Kd 太小	把 dt 调到 0.5 ms，抖动消失 → 接触/数值；不消失 → PD
站住但慢慢往一侧倒	某个 body 的 `<inertial pos>` 不对，或 mass 比例失衡	在 viewer 里勾出 body inertial 可视化，逐段对照 CAD
一施力就滑、走不动	足端 sphere 的 friction 太低	把 `class="collision"` 默认 friction 第一维从 0.8 调到 1.5
仿真直接 NaN	`<inertial>` 缺失或惯量负值 / 关节 limits 互斥	跑 `mujoco.mj_printData`，看哪个 body 的 `M` 矩阵里有 inf

4.5 让 Pupper 站起来

§4.4 把 freejoint 加上之后，机器人会从 0.28 m 落下。要让它"站住"——也就是落地后维持目标关节角——只需要做两件事：

应用 home keyframe：mj_resetDataKeyframe 一次，把 qpos 设到带 base 高度的 19 维状态、ctrl 设到 12 个初始目标角。
每步循环 step：因为 §4.2.5 的 <general> 已经把 PD 内嵌进 actuator，不需要在 Python 里再写 PD——ctrl 给到目标关节角，伺服自己把 12 个关节拉过去，足端球落地后摩擦撑住机身。

§4.4 的 view_pupper_v3_floating.py 已经把这两件事都跑通了——Pupper 落地后会被 PD 拉到 home keyframe 的 12 个目标角（全 0），稳稳站在地上，base z 稳在 0.18 m 附近。看起来反直觉的是：12 个关节角都是 0，怎么不是"四脚直伸贴地"？这要回到 §4.2.2 那条 quat 规则——Pupper 的 mesh 和各级 body 的 quat 都是按"关节角 0 = 膝盖屈、机身托起"装配的，全 0 ctrl 落在屈膝站姿上，是仓库里写死的"home 即站姿"约定。

那 §4.5 在 §4.4 基础上还要做什么？两件事：每帧显式把伺服目标写一遍 data.ctrl（保持目标不被任何外部代码意外改写——§5 真正写步态时就会在循环里改它）、记录 data.qpos[2] 时间序列作为站住的客观判据。配套代码 stand_pupper_v3_floating.py，相对 floating 脚本真正不同的就这几行：

import numpy as np

# Pupper 的 mesh + body quat 已经按"关节角 0 = 屈膝站姿"装配, 这里直接复刻 home pose;
# 想换姿态把这 12 个数改掉就行——actuator 顺序是 front_r 1/2/3, front_l 1/2/3,
# back_r 1/2/3, back_l 1/2/3, 左腿 HFE/KFE 限位与右腿镜像 (§4.2.1 表)。
STAND_POSE = np.zeros(12)

heights = []
with mujoco.viewer.launch_passive(model, data) as viewer:
    while viewer.is_running():
        data.ctrl[:] = STAND_POSE          # 每帧覆盖伺服目标
        mujoco.mj_step(model, data)
        heights.append(data.qpos[2])       # 记录 base z, 下一节判稳定性用
        viewer.sync()
        time.sleep(model.opt.timestep)

跑：

cd codes/practices/quadruped/cs123/4.quadruped-mjcf
mjpython stand_pupper_v3_floating.py    # macOS
# 或 python stand_pupper_v3_floating.py # Linux / Windows

容易栽跟头的索引细节（floating 模型独有，fixed 模型没有这层麻烦）：

qpos 长 19、qvel 长 18——四元数 4 维但角速度只有 3 维。关节角是 qpos[7:]，关节角速度是 qvel[6:]，写错会读成 base 的位置 / 速度，PD 立刻抖飞。
ctrl 的长度 = <actuator> 的个数 = 12，不包括 base。data.ctrl[:] = STAND_POSE 就是写 12 个目标关节角。
<freejoint> 的 6 个 base DoF 没有 actuator——机器人不能自己飞，base 完全靠四条腿与地面的接触力间接受控。

怎样算"站住了"

肉眼看视频不够客观。判 pass 的标准是后期 base z 的稳定性，stand_pupper_v3_floating.py 在 viewer 关闭时会自动打印一行：

samples_per_second = int(round(1.0 / model.opt.timestep))    # dt=2 ms 时是 500
tail = np.array(heights[-samples_per_second:])
print(f'final z={tail[-1]:.3f} m, last-1s std={np.std(tail) * 1000:.2f} mm')

默认参数下读数大致是 final z ≈ 0.18 m, last-1s std < 1 mm——四条 PD 拉直的腿撑住机身，base 稳定在膝盖屈曲对应的高度。如果看到 std 远超 5 mm，多半就掉进 §4.4 速查表里的某种情况了；§4.6 就是用来调 gainprm / biasprm 把它压回 5 mm 以内的。

4.6 调 gainprm 与 biasprm

§4.2.5 推过：<general biastype="affine"> 的力矩公式是

实战模型默认：

<general forcerange="-3 3" forcelimited="true"
         biastype="affine"
         gainprm="5.0 0 0"
         biasprm="0 -5.0 -0.1"/>

也就是 Kp = 5、Kd = 0.1。这里的 XML 片段只是告诉你参数从哪里来；实验时不用反复改 XML。更干净的做法是：每次加载模型后，在 Python 里直接改编译后的 model.actuator_gainprm / model.actuator_biasprm，跑完这一组就丢掉，下一个实验重新加载一份干净模型。

这样有两个好处：原始 MJCF 不会被改乱；四组参数可以一次跑完，结果也更容易横向比较。

四组典型对照：

实验	`gainprm`	`biasprm`	预期现象
`soft`	`1 0 0`	`0 -1 -0.05`	Kp = 1，关节伺服跟不上 home pose，腿被自重压塌；fixed 模型也撑不到目标角
`default`	`5 0 0`	`0 -5 -0.1`	站住、足端微抖；这是仓库里写死的值
`stiff`	`30 0 0`	`0 -30 -0.1`	Kp = 30，刚度提高 6 倍——位置跟得紧，但 dt = 2 ms 上明显高频抖动
`underD`	`5 0 0`	`0 -5 0`	Kd = 0，纯 P 控制；落地时反复弹跳，base z 波动十几毫米

用脚本一次扫四组

仓库里已经放好了脚本：

codes/practices/quadruped/cs123/4.quadruped-mjcf/gain_sweep_quick.py

它每次都从同一份 pupper_v3_floating.xml 加载模型，然后在内存里改 actuator 参数，不会写回 XML 文件。先直接跑：

cd codes/practices/quadruped/cs123/4.quadruped-mjcf
python gain_sweep_quick.py

脚本默认会在第 2 秒给 base_link 一个很短的向下扰动。原因很简单：如果机器人只是自由落地然后静止站着，几组参数最后都可能看起来差不多；加一个可重复的下压扰动后，Kp 太小、Kd 不足、刚度偏高这些差异会在曲线和动图里直接露出来。

运行完会得到四类结果：

outputs/gain_sweep_summary.csv    # 每组 Kp/Kd、gainprm/biasprm、final z、push dip
outputs/gain_sweep_base_z.png     # 四条 base z 曲线放在同一张图里
outputs/gain_sweep_effects.png    # 四组参数最后一帧的 2x2 对比图
outputs/gain_sweep_effects.gif    # 四组参数同步播放的 2x2 动图

读结果时先看三个数：

final z：最后的机身高度。太低说明腿撑不起来，可能是 Kp 太小或力矩上限太低。
last-1s std：最后 1 秒机身高度的标准差。越大说明越抖；本章先用 < 5 mm 当作稳定线。
push_dip：第 2 秒被向下压以后，base 最多又下沉了多少毫米。这个数越大，说明这组参数抗扰动越弱。

终端里会打印一张表，格式大概是这样：

case      Kp     Kd     final_z(m)   last_1s_std(mm)   push_dip(mm)   gainprm        biasprm
soft      1.00   0.05       0.085             0.01          12.97     1 0 0         0 -1 -0.05
default   5.00   0.10       0.120             0.00           6.79     5 0 0         0 -5 -0.1
stiff    30.00   0.10       0.126             0.00           1.97     30 0 0        0 -30 -0.1
underD    5.00   0.00       0.120             0.00           9.75     5 0 0         0 -5 -0

4.6 gainprm/biasprm 扫描得到的 base z 曲线

脚本生成的 gain_sweep_base_z.png：橙色竖带是第 2 秒的向下扰动。soft 本身站高最低，被压后下沉最大；stiff 下沉最少；underD 和 default 最终高度接近，但扰动后的下沉更明显。

这里不要只盯着最后一行数字。gain_sweep_base_z.png 会把第 2 秒下压扰动也标出来，你能看到 soft 的站高本来就低、扰动后又沉下去一截；stiff 下沉最少，但过高的 Kp 在更复杂动作里容易带来接触抖动；underD 的最终高度和 default 接近，但被压以后下沉更多，说明缺少阻尼时恢复过程更松。gain_sweep_effects.gif 则直接把四组仿真放在一起看，最容易把曲线和机器人姿态对应起来。

4.6 四组 gainprm/biasprm 参数的同步仿真动图

脚本生成的 gain_sweep_effects.gif：四组参数从同一初始高度下落、接触地面、被短暂下压，再恢复到各自的平衡高度。这个动图适合用来把上面的曲线和机器人姿态对应起来。

4.6 四组 gainprm/biasprm 参数的最后一帧对比

脚本生成的 gain_sweep_effects.png：同一时刻的 2×2 静帧对比。最终姿态里，soft 明显更矮，stiff 把机身撑得更高。

脚本里真正改参数的核心只有这几行：

model.actuator_gainprm[:, :] = 0.0
model.actuator_biasprm[:, :] = 0.0
model.actuator_gainprm[:, 0] = kp       # gainprm = "Kp 0 0"
model.actuator_biasprm[:, 1] = -kp      # biasprm 第 2 项 = -Kp
model.actuator_biasprm[:, 2] = -kd      # biasprm 第 3 项 = -Kd

也就是说，你想加一组新实验，不需要改 XML，只要打开 gain_sweep_quick.py，在 CASES 里多放一个 GainCase("name", kp, kd, "...")，重新运行脚本即可。

如果你想单独看某一组的实时效果，用同一个脚本打开 viewer：

# macOS
mjpython gain_sweep_quick.py --viewer soft
mjpython gain_sweep_quick.py --viewer default
mjpython gain_sweep_quick.py --viewer stiff
mjpython gain_sweep_quick.py --viewer underD

# Linux / Windows
python gain_sweep_quick.py --viewer stiff

viewer 模式也会在第 2 秒施加同样的下压扰动。只想看不加扰动的自由落体站立过程，就加 --no-push：

python gain_sweep_quick.py --viewer default --no-push

如果你的机器没有可用的 MuJoCo offscreen renderer，批量脚本可能生成不了 PNG / GIF。这时先跑纯数值版：

python gain_sweep_quick.py --no-render

不要把 Kp 调到 100+：forcerange="-3 3" 会把伺服力矩夹掉，输出实际饱和——观感上跟 stiff 类似但原因不同。需要更大刚度时一并放宽 forcerange，并把 armature 从 0.0016 提一点（比如 0.005），数值积分才稳得住。

§5 我们要在"站着"的基础上让它"走起来"——届时 gainprm / biasprm 的较优参数会随步态频率再做一次微调。

项目拆解

§4.5 和 §4.6 调的是一只已经搭好的 Pupper。这里往前推一步：直接看一条完整工程链路，怎样从同一份 skeleton.xml 派生出 original / long-leg / heavy 三只变体，再分别求站姿、扫描 PD 参数，并把结果画成可观察的图。

从哪个文件开始

这个 Lab 的代码在：

codes/practices/quadruped/cs123/exercises/lab_4_urdf_surgery/

先认清几个文件：

文件	作用
`starter.py`	本节主脚本：完整实现 + 关键注释，直接从这里学习修改过程
`make_artifacts.py`	生成教程中的观察图：heatmap、三联静帧、base z 曲线
`shared/models/skeleton.xml`	三只变体共用的骨架，Lab 里不要复制整棵 body 树
`tests.py`	可选数值检查：想深入时再看，不作为本节学习要求

阅读时建议把 starter.py 折叠到这几个函数：make_variant()、find_stand_pose()、_pd_step()、find_stable_pd_gains()。其余渲染、画图、pickle 保存代码先当成基础设施。

代码主线

整个 Lab 可以按这条流水线理解。注意：这里每一步都已经在 starter.py 里写好，学习重点是看懂"为什么要这么改"。

make_variant()
  写出 original / long-leg / heavy 三份 MJCF
  ↓
find_stand_pose()
  给每份模型求 12 维站姿关节角
  ↓
find_stable_pd_gains()
  扫 Kp/Kd 网格，选 base z 最稳的一格
  ↓
make_artifacts.py
  画出 heatmap、三只 Pupper 并排图、base z 曲线

改动 1：生成三份 MJCF

入口是：

def make_variant(name: str, *, leg_scale: float = 1.0, torso_mass_scale: float = 1.0) -> Path:
    ...

不要复制 skeleton.xml 里的整棵 body 树。正确做法是写一个很短的变体 XML，在 <include file="../../shared/models/skeleton.xml"/> 前面注入几组 default class。skeleton.xml 里的 thigh / calf / foot / torso 都已经预留了 variant_* class，等你从外面塞参数。

这一关主要改这些量：

variant_thigh / variant_calf 的 fromto：腿长变了，capsule 的长度要跟着变。
variant_thigh / variant_calf 的 mass：这里按 leg_scale 近似线性缩放。
variant_torso 的 mass：heavy 通过 torso_mass_scale 改身体质量。
variant_foot 的 pos：小腿变长后，foot site 和 foot sphere 也要跟到新的小腿末端。
variant_ballast：heavy 背上的深灰小盒只是视觉标记，不要把 torso 画成一个巨大白盒。

starter.py 里的实现可以读成"先算参数，再把参数注入 MJCF default"：

thigh_len = THIGH_LEN * spec.leg_scale
calf_len = CALF_LEN * spec.leg_scale
thigh_mass = THIGH_MASS * spec.leg_scale
calf_mass = CALF_MASS * spec.leg_scale
torso_mass = TORSO_MASS * spec.torso_mass_scale

xml = f"""<mujoco model="{spec.key}">
  <compiler angle="radian" meshdir="../../shared/models/meshes/" autolimits="true"/>
  <default>
    <!-- 腿长变化只写在 default 里；真正的 body 树仍由 skeleton.xml 提供。 -->
    <default class="variant_thigh">
      <geom type="capsule" fromto="0 0 0 0 0 -{_fmt(thigh_len)}"
            size="0.013" mass="{_fmt(thigh_mass)}"/>
    </default>
    <default class="variant_calf">
      <geom type="capsule" fromto="0 0 0 0 0 -{_fmt(calf_len)}"
            size="0.011" mass="{_fmt(calf_mass)}"/>
    </default>

    <!-- foot 的 geom 和 site 必须一起移到新的 calf 末端，否则视觉腿长和接触点会错开。 -->
    <default class="variant_foot">
      <geom type="sphere" pos="0 0 -{_fmt(calf_len)}" size="{_fmt(FOOT_RADIUS)}"/>
      <site pos="0 0 -{_fmt(calf_len)}" size="0.015"/>
    </default>
  </default>
  <include file="../../shared/models/skeleton.xml"/>
</mujoco>
"""

写完 XML 后立刻执行 mujoco.MjModel.from_xml_path(str(path))，把"能否编译"作为第一道检查。MJCF 路径、class 名、fromto 数字有一个写错，都会在这里尽早暴露。

改动 2：腿变长后重新求站姿

入口是：

def find_stand_pose(model: mujoco.MjModel, leg_scale: float = 1.0) -> np.ndarray:
    ...

输出必须是 12 维：

FL_HAA, FL_HFE, FL_KFE,
FR_HAA, FR_HFE, FR_KFE,
RL_HAA, RL_HFE, RL_KFE,
RR_HAA, RR_HFE, RR_KFE

这里不需要上复杂优化器。把一条腿先看成二维链就够了：固定 HAA = 0，在一组 HFE / KFE 网格里搜索，让 foot 的高度接近目标站高，同时不要让 foot 在 x 方向偏太远。找到一条腿的 (0, HFE, KFE) 后，复制到四条腿上。

long-leg 的站姿不能直接复用 original。腿变长后，如果还用原来的 HFE/KFE，foot 会落在不合适的位置，base 高度也会变。

starter.py 里用的是一个很朴素的网格搜索：

thigh_len, calf_len = _foot_geometry_lengths(model)
target_z = -0.14 * max(1.0, min(float(leg_scale), 1.5))
hfe_grid = np.linspace(0.18, 1.20, 220)
kfe_grid = np.linspace(-2.30, -0.25, 260)

best_score = np.inf
best = (0.70, -1.40)
for hfe in hfe_grid:
    for kfe in kfe_grid:
        x, z = _leg_xz(float(hfe), float(kfe), thigh_len, calf_len)
        # 第一项管足端高度，第二项避免 foot 在 x 方向偏得太远，
        # 第三项只是轻微偏好一个自然弯腿姿态，防止选到奇怪折叠解。
        score = (z - target_z) ** 2 + 0.25 * x**2 + 0.002 * (hfe - 0.70) ** 2
        if score < best_score:
            best_score = score
            best = (float(hfe), float(kfe))

haa_hfe_kfe = np.array((0.0, best[0], best[1]), dtype=float)
stand_pose = np.tile(haa_hfe_kfe, len(LEG_ORDER))

这段代码故意没有引入优化库。Lab 的重点不是"求全局最优站姿"，而是让你看到：MJCF 几何一改，控制前的初始姿态也必须跟着重算。

改动 3：扫描 PD 参数

入口是：

def find_stable_pd_gains(
    model: mujoco.MjModel,
    stand_pose: np.ndarray,
    kp_grid: np.ndarray = KP_GRID,
    kd_grid: np.ndarray = KD_GRID,
) -> tuple[float, float, np.ndarray]:
    ...

要扫的网格是：

KP_GRID = [10, 30, 60, 120]
KD_GRID = [0.5, 1, 2, 5]

每一格都跑 6 秒站立，控制律写成：

tau = Kp * (qd - q) + Kd * (0 - qdot)

这里要特别注意索引：floating 模型的 qpos 前 7 维是 base，qvel 前 6 维是 base。PD 只能作用在后面的 12 个关节上，不能把 base 的位置和速度拿去做关节 PD。

starter.py 把这件事拆成两层。第一层 _pd_step() 只负责"取 12 个关节、算 torque、写 ctrl"：

qpos_ids, qvel_ids = _joint_qpos_qvel_ids(model, prefix)
q = data.qpos[qpos_ids]
qdot = data.qvel[qvel_ids]

# stand_pose 是 12 维关节目标，不包含 floating base。
tau = gains.kp * (stand_pose - q) + gains.kd * (0.0 - qdot)

data.ctrl[:] = 0.0
data.ctrl[: len(tau)] = np.clip(tau, -MAX_TORQUE, MAX_TORQUE)

第二层 find_stable_pd_gains() 扫 4x4 参数表：

for i, kd in enumerate(kd_grid):
    for j, kp in enumerate(kp_grid):
        trace = simulate_stand(
            model,
            stand_pose,
            PDGains(kp=float(kp), kd=float(kd)),
            seconds=6.0,
            base_height=base_height,
            disturbance=True,
        )
        z_std[i, j] = trace.last_second_z_std

这里用最后 1 秒 base z 的标准差做颜色值。只看最终高度不够，因为有些参数会让机器人"趴得很稳"，但那不是站住；base z 的抖动更能说明这组 PD 参数是不是有抗扰动余量。

怎么运行

命令从 codes/practices/quadruped/cs123/exercises/ 目录运行：

cd codes/practices/quadruped/cs123/exercises

# 直接运行完整 starter：生成三只变体，求站姿，扫描 PD，并打印每只的最佳 Kp/Kd
uv run python lab_4_urdf_surgery/starter.py

# 生成下方三张观察图，图片会写到 lab_4_urdf_surgery/portfolio/
uv run python lab_4_urdf_surgery/make_artifacts.py

正常输出大致是：

original: Kp=120, Kd=1, z_std=0.03 mm
long-leg: Kp=120, Kd=1, z_std=0.03 mm
heavy: Kp=120, Kd=1, z_std=0.03 mm

这些数字不需要背。它们只是在告诉你：三只机器人虽然身体参数不同，但脚本已经分别走完"变体 MJCF -> 站姿 -> PD 扫描"这条链路。

运行后看什么

第一张图是三只 Pupper 的结构对比。左边是原版，中间是 long-leg，右边是 heavy。重点看两处：long-leg 的 thigh/calf 真的变长了；heavy 背上的深灰小盒只是视觉提示，真实质量变化写在 torso 的 mass 里。

三只 Pupper 变体的站姿对比：original、long-leg、heavy。

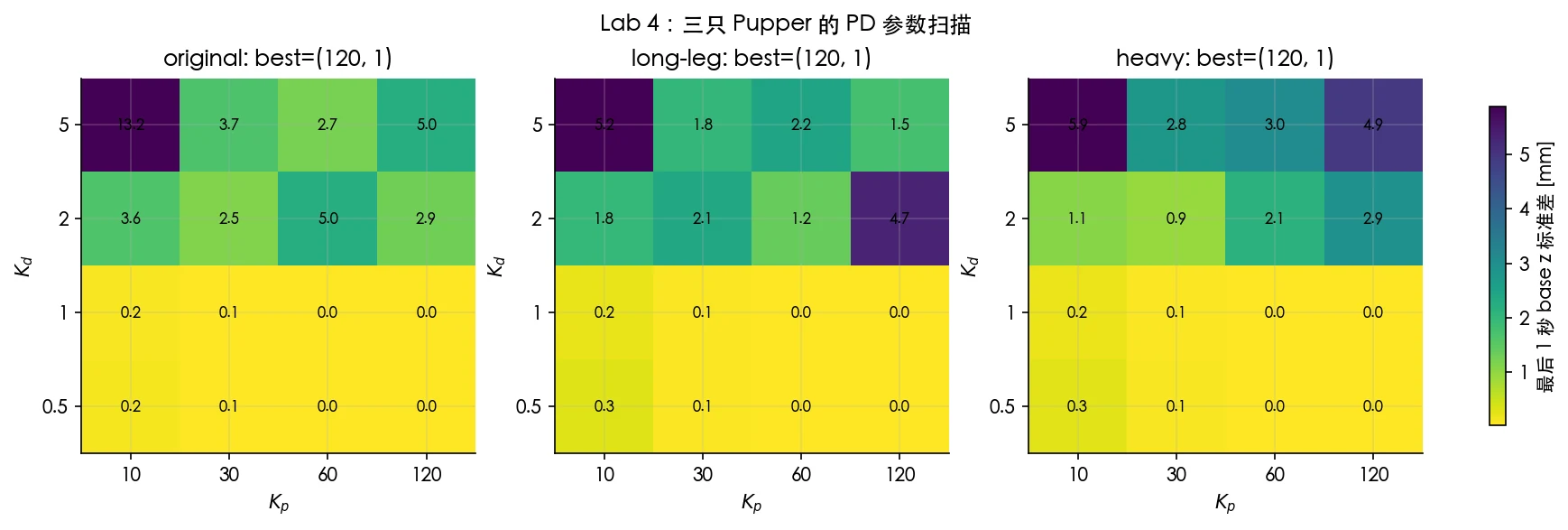

第二张图是 Kp/Kd heatmap。每个小格子代表一组 PD 参数，颜色表示最后 1 秒 base z 的抖动。颜色越浅，说明这组参数下机身高度越稳定。这里不是为了选一个"唯一正确答案"，而是为了看到身体参数变化后，较优参数区域会跟着移动。

三只 Pupper 的 PD 参数扫描：颜色是最后 1 秒 base z 标准差。

第三张图把三只 Pupper 在最佳 PD 下的 base z 画在一起。它回答的是另一个问题：不是"最后有没有站住"，而是"站住之后有没有持续抖"。

如果你只想理解原理，看到这里就够了。想继续深入时，再去读 starter.py 的完整实现，或者改 VARIANTS、KP_GRID、KD_GRID、target_z 重新生成这些图。

完整脚本见 exercises/lab_4_urdf_surgery/。

参考资料

CS123 Lab 4: Pupper Assembly
mujoco_menagerie · MuJoCo 官方维护的标准模型库（含多款四足、机械臂、人形）
MuJoCo 文档 · MJCF Reference
MuJoCo 文档 · Modeling overview

路径选择

第一项目

课程入口

本体方向

部署与综合

大脑：智能决策

小脑：运动控制

感知系统

工程底座

4. 搭建四足机器人

本章目标

前置阅读

4.1 Pupper 结构

4.2 搭建 Pupper 仿真模型

4.2.1 fixed 与 floating

4.2.2 搭运动学树

quat 单独拆一下

4.2.3 加载 mesh

4.2.4 设置默认值

4.2.5 装位置伺服

4.2.6 录初始姿态

4.2.7 读 IMU

4.3 在 viewer 中查看模型

4.3.1 安装环境

4.3.2 启动 viewer

4.4 加 freejoint 改 floating

4.5 让 Pupper 站起来

怎样算"站住了"

4.6 调 gainprm 与 biasprm

用脚本一次扫四组

项目拆解

从哪个文件开始

代码主线

改动 1：生成三份 MJCF

改动 2：腿变长后重新求站姿

改动 3：扫描 PD 参数

怎么运行

运行后看什么

参考资料

本章目标​

前置阅读​

4.1 Pupper 结构​

4.2 搭建 Pupper 仿真模型​

4.2.1 fixed 与 floating​

4.2.2 搭运动学树​

quat 单独拆一下​

4.2.3 加载 mesh​

4.2.4 设置默认值​

4.2.5 装位置伺服​

4.2.6 录初始姿态​

4.2.7 读 IMU​

4.3 在 viewer 中查看模型​

4.3.1 安装环境​

4.3.2 启动 viewer​

4.4 加 freejoint 改 floating​

4.5 让 Pupper 站起来​

怎样算"站住了"​

4.6 调 gainprm 与 biasprm​

用脚本一次扫四组​

项目拆解​

从哪个文件开始​

代码主线​

改动 1：生成三份 MJCF​

改动 2：腿变长后重新求站姿​

改动 3：扫描 PD 参数​

怎么运行​

运行后看什么​

参考资料​

本章目标

前置阅读

4.1 Pupper 结构

4.2 搭建 Pupper 仿真模型

4.2.1 fixed 与 floating

4.2.2 搭运动学树

quat 单独拆一下

4.2.3 加载 mesh

4.2.4 设置默认值

4.2.5 装位置伺服

4.2.6 录初始姿态

4.2.7 读 IMU

4.3 在 viewer 中查看模型

4.3.1 安装环境

4.3.2 启动 viewer

4.4 加 freejoint 改 floating

4.5 让 Pupper 站起来

怎样算"站住了"

4.6 调 gainprm 与 biasprm

用脚本一次扫四组

项目拆解

从哪个文件开始

代码主线

改动 1：生成三份 MJCF

改动 2：腿变长后重新求站姿

改动 3：扫描 PD 参数

怎么运行

运行后看什么

参考资料
