第一章 Music Representations 音乐数据表示

Introduction：

  1. Time Domain Waveform（时域波形）
  2. Frequency Domain（频域）
  3. Spectrogram（声谱图）
  4. Mel Spectrogram（Mel 频谱图）
  5. MFCC
  6. MIDI Representation (Symbolic)（MIDI 符号表示）
  7. MIDI Piano Roll

首先安装依赖

pip install -q librosa soundfile matplotlib numpy scipy torch torchaudio pretty_midi

1. Load Audio (Waveform)

1、读取音频 + 播放：音频来源 https://freesound.org/people/LilMati/sounds/657944/

公开.wav文件：10s 钢琴音色

import librosa
import numpy as np
import matplotlib.pyplot as plt
import IPython.display as ipd

audio_path = "657944__lilmati__skeleton-playing-piano-02.wav"

y, sr = librosa.load(audio_path, sr=24000)

print("Sample Rate:", sr)
print("Waveform shape:", y.shape)

ipd.display(ipd.Audio(y, rate=sr))

输出：

Sample Rate: 24000
Waveform shape: (240011,)

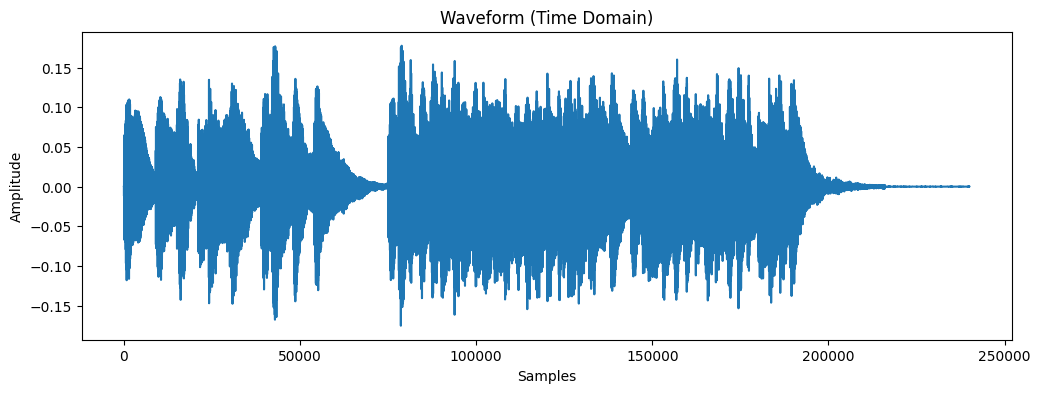

2. Time Domain Waveform View

2、时域波形：信号的振幅 随 时间 变化的图像。

plt.figure(figsize=(12,4))
plt.plot(y)
plt.title("Waveform (Time Domain)")
plt.xlabel("Samples")
plt.ylabel("Amplitude")
plt.show()

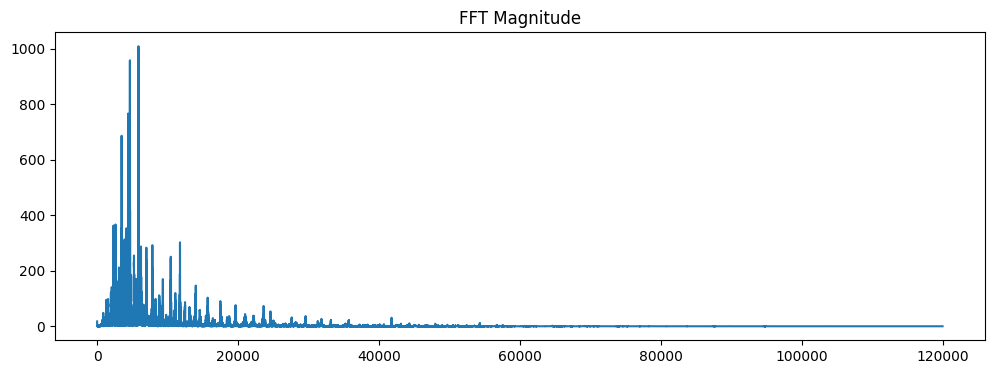

3. Frequency Domain (FFT)

3、频域

Frequency Domain（频域）就是看“信号由哪些频率组成”

  • 在时域里我们看的是：信号随时间怎么变化
  • 在频域里我们看的是：信号里包含哪些频率？每个频率有多强？

FFT = Fast Fourier Transform（快速傅里叶变换）

它是计算傅里叶变换的一种高效算法。所以，FFT 是用来把时域信号转换到频域的算法

傅里叶变换的核心思想：

  • 任何复杂信号，都可以分解成很多不同频率的正弦波叠加。
  • 也就是：复杂波形（时域） = 一堆不同频率的波加在一起（频域）
fft = np.fft.fft(y)
magnitude = np.abs(fft)

plt.figure(figsize=(12,4))
plt.plot(magnitude[:len(magnitude)//2])
plt.title("FFT Magnitude")
plt.show()

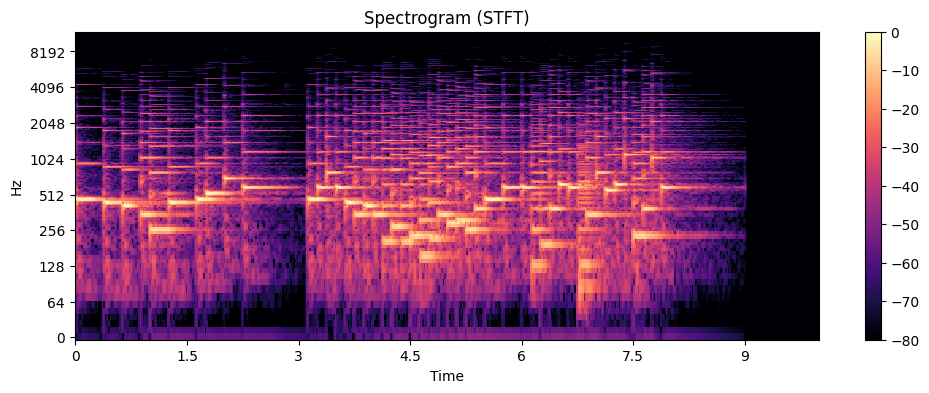

4. Spectrogram (STFT)

4、Spectrogram（声谱图）：“频率随时间变化”的图

STFT（短时傅里叶变换）：计算声谱图的方法（不再“把整段音乐 FFT” 而是“分时间段FFT”）

它解决了一个问题：

  • 普通 FFT 只能看到“整体有哪些频率”
  • 但现实信号（比如说话、音乐）频率是随时间变化的

所以 STFT（Short-Time Fourier Transform）：

  • 一小段一小段地做 FFT（每一小段时间里有哪些频率？它们的强度？）
  • 然后把结果拼起来
D = librosa.stft(y)
S_db = librosa.amplitude_to_db(np.abs(D), ref=np.max)

plt.figure(figsize=(12,4))
librosa.display.specshow(S_db, sr=sr, x_axis='time', y_axis='log')
plt.colorbar()
plt.title("Spectrogram (STFT)")
plt.show()

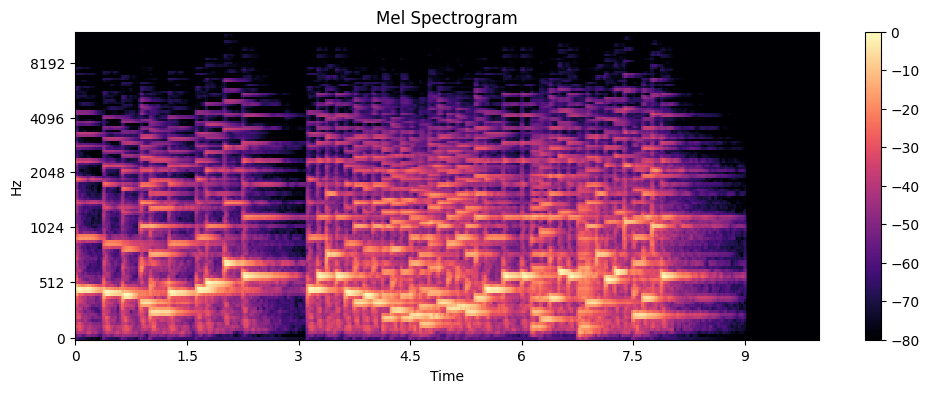

5. Mel Spectrogram

5、Mel Spectrogram（Mel 频谱图）：用“人耳听觉刻度”表示的声谱图

它是 Spectrogram（STFT 结果） 的升级版，更符合人耳对声音的感知方式。

因为人耳听觉：

  • 低频：分辨率高（人耳敏感）
  • 高频：分辨率低（人耳不敏感）

所以 Mel 刻度（是一种“听觉刻度”）与 普通 Spectrogram 的不同就是：

  • 低频部分更“拉伸”
  • 高频被压缩
  • 这样就会更符合人耳听感
mel = librosa.feature.melspectrogram(y=y, sr=sr, n_mels=128)
mel_db = librosa.power_to_db(mel, ref=np.max)

plt.figure(figsize=(12,4))
librosa.display.specshow(mel_db, sr=sr, x_axis='time', y_axis='mel')
plt.colorbar()
plt.title("Mel Spectrogram")
plt.show()

Mel Spectrogram 很重要：它几乎是所有语音 AI 的标准输入。

用在：

  • 语音识别（ASR）
  • 语音合成（TTS）
  • 音乐分类
  • 说话人识别
  • 语音大模型

因为：

神经网络更容易从 Mel 表示中学到有意义的特征

6. MFCC

6、MFCC（Mel 频率倒谱系数）：从声音中提取“人耳感知特征”的一组数字特征。

MFCC（Mel Frequency Cepstral Coefficients）是语音识别里最经典、最常用的特征之一。

  • Mel → Mel 刻度：用人耳听觉刻度
  • Frequency → 频率：来自频域分析
  • Cepstral → 倒谱：对频谱再做一次变换
  • Coefficients → 系数：最终输出的是一组数字

MFCC 提取的是：声音的整体频谱形，而不是具体频率峰值。

mfcc = librosa.feature.mfcc(y=y, sr=sr, n_mfcc=13)

plt.figure(figsize=(12,4))
librosa.display.specshow(mfcc, x_axis='time')
plt.colorbar()
plt.title("MFCC")
plt.show()

print("MFCC shape:", mfcc.shape)

7. MIDI Representation (Symbolic)

7、MIDI 符号表示 (Musical Instrument Digital Interface)：一种音乐数据协议，用来描述“演奏动作”。

“Symbolic” 的意思是：用符号规则表示音乐结构，而不是连续信号

在 AI 里，Symbolic 音乐通常是：

  • 音高（pitch）
  • 起始时间（onset）
  • 时值（duration）
  • 力度（velocity）
import pretty_midi

midi = pretty_midi.PrettyMIDI("657944__lilmati__skeleton-playing-piano-02.mid")

for note in midi.instruments[0].notes[:10]:
    print("Pitch:", note.pitch,
          "Start:", note.start,
          "End:", note.end)

输出：

Pitch: 70 Start: 0.011363636363636364 End: 0.3704545454545454
Pitch: 69 Start: 0.3840909090909091 End: 0.6272727272727272
Pitch: 68 Start: 0.6272727272727272 End: 0.8818181818181817
Pitch: 65 Start: 0.8704545454545454 End: 1.2545454545454544
Pitch: 65 Start: 1.2545454545454544 End: 1.5681818181818181
Pitch: 60 Start: 0.9977272727272727 End: 1.5909090909090908
Pitch: 69 Start: 1.2545454545454544 End: 1.625
Pitch: 70 Start: 1.625 End: 1.95
Pitch: 72 Start: 1.7636363636363634 End: 2.2068181818181816
Pitch: 70 Start: 2.068181818181818 End: 2.3

从输出中可以看到：

比如第二行：

  • 在 0.384 秒时按下一个音高为 60 的音（对应的音 应该是 A4，中央A）
  • 在 0.627 秒时松开
  • 持续时间 ≈ 0.243 秒

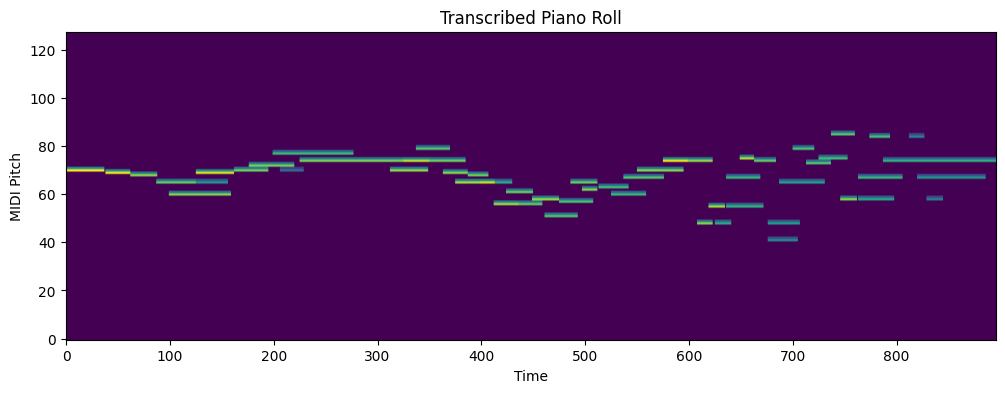

8. MIDI Piano Roll

8、钢琴卷轴（转换图示）

piano_roll = midi.get_piano_roll(fs=100)

plt.figure(figsize=(12,4))
plt.imshow(piano_roll, aspect='auto', origin='lower')
plt.title("Transcribed Piano Roll")
plt.xlabel("Time")
plt.ylabel("MIDI Pitch")
plt.show()

9. MIDI Playback

9、MIDI 回放（这里可以自行运行 Jupyter Notebook 文件去听转 MIDI 后的音频播放）

audio = midi.synthesize()
ipd.display(ipd.Audio(audio, rate=44100))

这是按照 MIDI 播放的音频。可以听到它的音调与最初的音频相同。
