2. 运动学核心概念与坐标变换

上一讲直接给出了 FK 公式，但没有解释为什么第二项是 cos(θ1 + θ2) 而不是 cos(θ2)。这一讲从这个问题出发，推导坐标系变换，最终让 FK 公式从矩阵连乘里自然推出来。

前言：lesson_01 留下的一个问题

仔细看上面这张图：θ1 是连杆 L1 相对全局坐标系 F0（x 轴）的角度，θ2 是连杆 L2 相对连杆 L1 延长线的角度——注意图中虚线，θ2 的参考方向不是 x 轴，而是 L1 的方向。

在上一讲，我们直接给出了两连杆机械臂的正运动学公式：

x = L1 * cos(θ1) + L2 * cos(θ1 + θ2)
y = L1 * sin(θ1) + L2 * sin(θ1 + θ2)

你可能当时就有一个疑问：

为什么第二项是 cos(θ1 + θ2)，而不是 cos(θ2)？

答案就藏在图里：θ2 是相对 L1 量的，不是相对全局 x 轴量的。要算末端在全局坐标系中的位置，就必须把这个"局部角度"转换到全局参考系——这个转换过程，就是本讲的核心。

理解了这一点，你就理解了：

为什么机器人需要多个坐标系
齐次变换矩阵是什么，为什么要用它
FK 公式不是"背下来的"，而是从坐标系变换一步步推出来的

2.1 为什么 θ2 不是全局角度？

2.1.1 用手臂做类比

伸出你的右臂，想象：

你的肩膀是关节 1，大臂是连杆 1
你的肘部是关节 2，小臂是连杆 2

现在做一个动作：

大臂向前抬起 45°（θ1 = 45°，相对地面）
小臂相对大臂再弯曲 30°（θ2 = 30°，相对大臂）

问：小臂在全局空间里的方向是多少度？

答案是 75°，也就是 θ1 + θ2 = 45° + 30°。

          ╱ 小臂（全局方向 75°）
         ╱
        * 肘部（关节 2）  ← θ2 = 30° 是相对大臂量的
       ╱
      ╱ 大臂
     ╱
────*──────── 地面
  肩部        ↑ θ1 = 45° 是相对地面量的
（关节 1）

这就是为什么公式里是 θ1 + θ2：θ2 是相对大臂的角度，不是相对地面的角度。

2.1.2 这就是"坐标系"问题的本质

θ2 是在大臂坐标系里定义的，不是在全局坐标系里定义的。

机器人的每个关节都只知道"自己相对上一级转了多少"，要算末端在全局的位置，就必须把这些局部角度一层层传递、累加。这棵层级结构，就是下一节要讲的坐标系树。

2.2 为什么机器人需要多个坐标系

2.2.1 生活类比：同一个地方，不同的描述

假设你在北京，朋友在上海。你们同时描述天安门广场的位置：

你说："在我北边 2 公里"
朋友说："在我北边 1200 公里"

两个描述都是正确的，只是参考点不同。

机器人里也一样：

相机说："杯子在我前方 0.3 米"（相机坐标系）
机械臂说："杯子在我右边 0.5 米、前方 0.2 米"（机械臂基座坐标系）

同一个杯子，在不同坐标系下，数字完全不同。

2.2.2 机械臂的坐标系树

一个两连杆机械臂有这样的坐标系结构：

world（世界坐标系）
  └── base（机械臂基座坐标系）
        └── link1（第一根连杆坐标系）
              └── link2（第二根连杆坐标系）
                    └── end_effector（末端执行器坐标系）

每个坐标系都"附着"在对应的物理部件上，随着关节转动而转动。

为什么要这样设计？

因为每个关节只知道"自己相对于上一级转了多少角度"，不知道全局位置。把这些局部信息一层层传递，最终才能算出末端在全局的位置。

这棵坐标系树，在 ROS2 里由 tf2 负责管理。第 8 讲会详细讲 tf2，现在只需要知道"有这么一棵树"就够了。

2.2.3 坐标系之间的关系

相邻两个坐标系之间的关系，可以用两个量描述：

平移：子坐标系的原点，相对父坐标系原点偏移了多少
旋转：子坐标系的轴方向，相对父坐标系旋转了多少角度

父坐标系
  │
  │  平移 (dx, dy)
  │  旋转 θ
  ▼
子坐标系

用数学表达旋转：

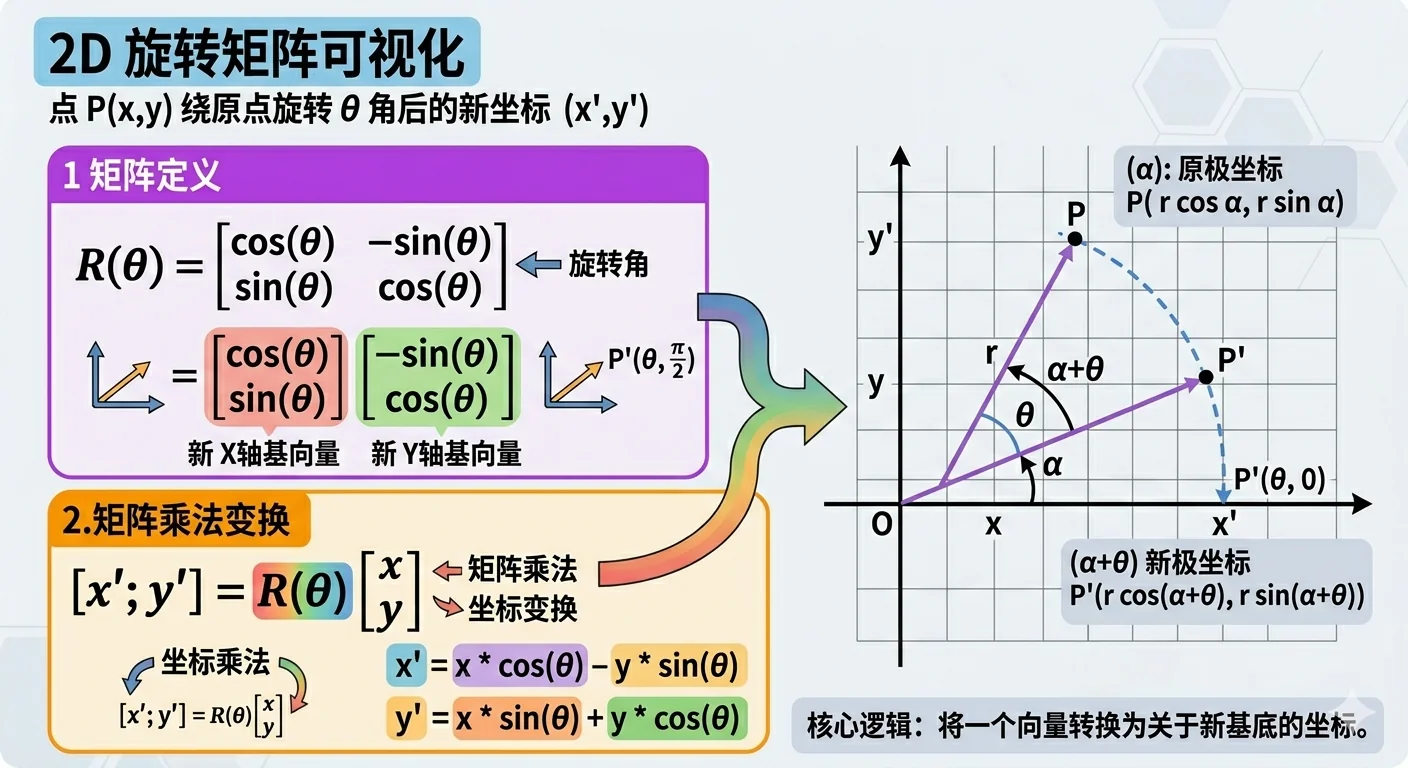

2.3 旋转矩阵——从直觉到数值

2.3.1 一个具体问题

有一个点 P，坐标是 (1, 0)。

现在把整个坐标系绕原点旋转 30°（或者等价地，把点 P 反向旋转 30°）。

旋转后，P 的新坐标是多少？

y
│
│
│              · P'(0.866, 0.500)
│             ·
│            ·
│         ·
│      ·
│   · ⌒30°
O──────────────────────── x
                           P(1,0)

用三角函数可以算出：

P'_x = cos(30°) = 0.866
P'_y = sin(30°) = 0.500

2.3.2 推广到任意点

如果点 P 的坐标是 (x, y)，绕原点旋转 θ 角后，新坐标是：

x' = x * cos(θ) - y * sin(θ)
y' = x * sin(θ) + y * cos(θ)

这个公式怎么来的？

把点 P 用极坐标表示：P = (r*cos(α), r*sin(α))，旋转 θ 后变成 (r*cos(α+θ), r*sin(α+θ))，展开用和角公式化简，就得到上面的公式。

2.3.3 写成矩阵形式

上面的公式可以写成矩阵乘法：

[x']   [cos(θ)  -sin(θ)] [x]
[y'] = [sin(θ)   cos(θ)] [y]

右边那个 2×2 矩阵，就叫做 2D 旋转矩阵，记作 R(θ)：

R(θ) = [cos(θ)  -sin(θ)]
       [sin(θ)   cos(θ)]

2.3.4 数值验证

用 Python 验证一下：点 (1, 0) 旋转 30° 后的坐标。

import numpy as np

def rotation_matrix_2d(theta_deg):
    """
    生成 2D 旋转矩阵
    参数：theta_deg 旋转角度（度）
    返回：2x2 旋转矩阵
    """
    theta = np.radians(theta_deg)
    R = np.array([
        [np.cos(theta), -np.sin(theta)],
        [np.sin(theta),  np.cos(theta)]
    ])
    return R

# 点 P = (1, 0)，旋转 30°
R = rotation_matrix_2d(30)
P = np.array([1, 0])
P_new = R @ P  # @ 是矩阵乘法运算符

print(f"旋转矩阵 R(30°):")
print(R)
print(f"\n旋转后的点: ({P_new[0]:.4f}, {P_new[1]:.4f})")
# 预期输出: (0.8660, 0.5000)

运行结果：

旋转矩阵 R(30°):
[[ 0.866 -0.5  ]
 [ 0.5    0.866]]

旋转后的点: (0.8660, 0.5000)

和我们手算的结果完全一致。

2.3.5 旋转矩阵的直觉理解

旋转矩阵的两列，其实就是旋转后的坐标轴方向：

R(θ) = [cos(θ)  -sin(θ)]
       [sin(θ)   cos(θ)]
        ↑列1      ↑列2
   旋转后的x轴  旋转后的y轴

第 1 列 [cos(θ), sin(θ)]：原来的 x 轴，旋转 θ 后指向哪里
第 2 列 [-sin(θ), cos(θ)]：原来的 y 轴，旋转 θ 后指向哪里

这个理解方式在后面看 tf2 的输出时会很有用。

2.4 平移 + 旋转分开写的麻烦

2.4.1 只有旋转还不够

机器人的每个关节，不只是旋转，还有平移（连杆有长度）。

比如第一根连杆：

关节 1 旋转了 θ1
连杆 1 的末端（也就是关节 2 的位置）相对关节 1 平移了 (L1, 0)

如果分开写，一次变换需要两步：

# 第一步：旋转
P_rotated = R @ P

# 第二步：平移
P_final = P_rotated + translation

2.4.2 连续变换时的麻烦

如果有两段连杆，就需要做两次这样的操作：

# 第一段连杆的变换
P1 = R1 @ P0 + t1

# 第二段连杆的变换
P2 = R2 @ P1 + t2

# 展开后：
P2 = R2 @ (R1 @ P0 + t1) + t2
   = R2 @ R1 @ P0 + R2 @ t1 + t2

三段连杆就更复杂了。而且旋转和平移混在一起，很容易出错。

有没有办法把旋转和平移合并成一个操作？

有，这就是齐次变换矩阵。

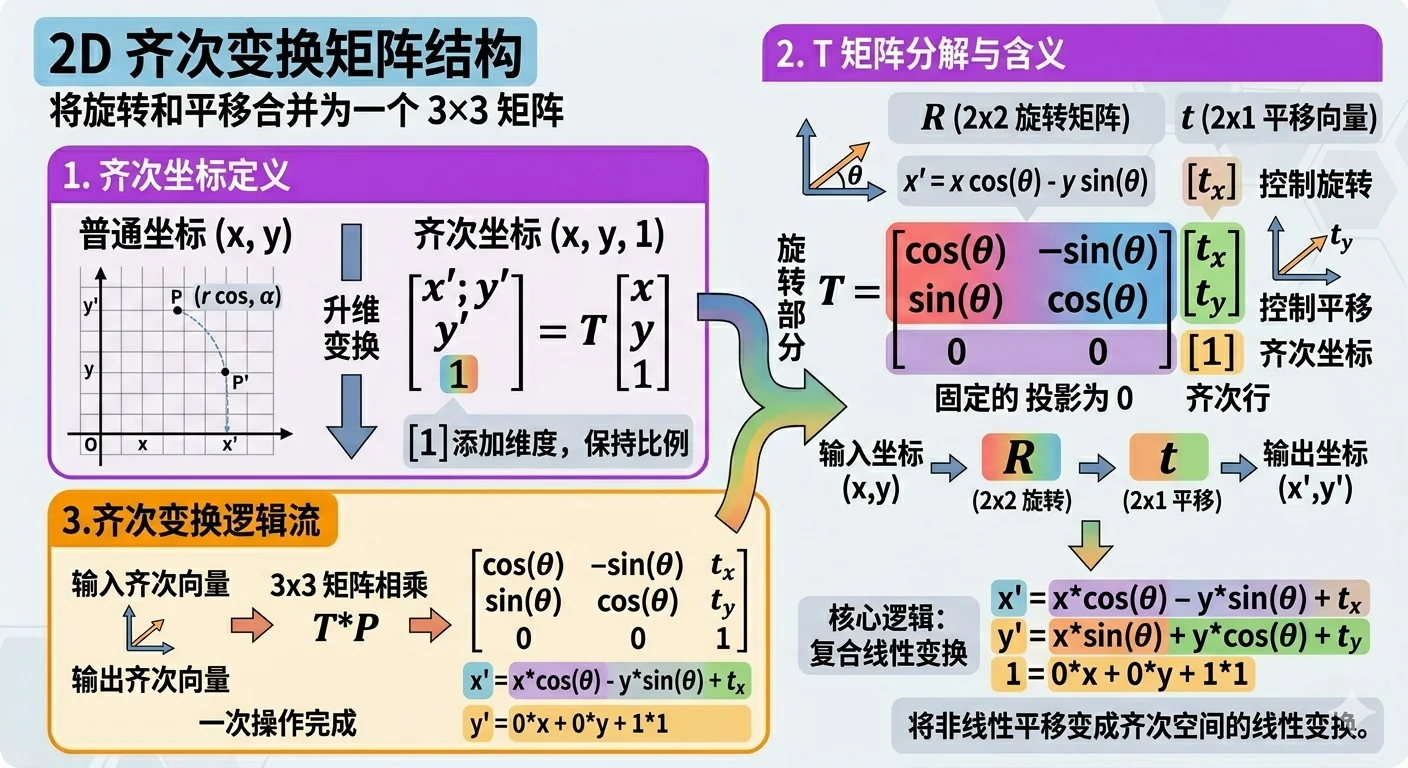

2.5 齐次变换矩阵——统一旋转和平移

2.5.1 核心思想：升维

齐次变换矩阵的思路是：给坐标加一个维度。

2D 的点 (x, y) 变成 (x, y, 1)，这个多出来的 1 是固定的，叫做齐次坐标。

然后用一个 3×3 矩阵，同时完成旋转和平移：

[x']   [cos(θ)  -sin(θ)  tx] [x]
[y'] = [sin(θ)   cos(θ)  ty] [y]
[1 ]   [0        0        1] [1]

这个 3×3 矩阵就是 2D 齐次变换矩阵，记作 T：

T = [R  t]  =  [cos(θ)  -sin(θ)  tx]
    [0  1]     [sin(θ)   cos(θ)  ty]
               [0        0        1]

其中：

R 是 2×2 旋转矩阵
t = (tx, ty) 是平移向量
最后一行 [0, 0, 1] 是固定的

2.5.2 为什么这样设计能合并旋转和平移？

展开矩阵乘法验证一下：

[cos(θ)  -sin(θ)  tx] [x]   [x*cos(θ) - y*sin(θ) + tx]
[sin(θ)   cos(θ)  ty] [y] = [x*sin(θ) + y*cos(θ) + ty]
[0        0        1] [1]   [1                         ]

结果的前两行正好是：先旋转，再平移。完美。

2.5.3 完整数值例子

问题：点 P = (2, 0)，先绕原点旋转 45°，再沿 x 方向平移 1，沿 y 方向平移 0.5。求变换后的坐标。

Python 验证：

import numpy as np

def homogeneous_transform_2d(theta_deg, tx, ty):
    """
    生成 2D 齐次变换矩阵
    参数：
        theta_deg: 旋转角度（度）
        tx, ty: 平移量
    返回：3x3 齐次变换矩阵
    """
    theta = np.radians(theta_deg)
    T = np.array([
        [np.cos(theta), -np.sin(theta), tx],
        [np.sin(theta),  np.cos(theta), ty],
        [0,              0,              1]
    ])
    return T

# 点 P = (2, 0)，旋转 45°，平移 (1, 0.5)
T = homogeneous_transform_2d(45, 1, 0.5)
P = np.array([2, 0, 1])  # 注意：齐次坐标，最后加 1

P_new = T @ P

print(f"变换矩阵 T:")
print(np.round(T, 4))
print(f"\n变换后的点: ({P_new[0]:.4f}, {P_new[1]:.4f})")
# 预期输出: (2.4142, 1.9142)

运行结果：

变换矩阵 T:
[[ 0.7071 -0.7071  1.    ]
 [ 0.7071  0.7071  0.5   ]
 [ 0.      0.      1.    ]]

变换后的点: (2.4142, 1.9142)

和手算结果一致。

2.6 矩阵连乘 = 坐标系链（核心）

2.6.1 连续变换变成矩阵连乘

有了齐次变换矩阵，连续变换就变成了矩阵连乘：

T_total = T1 * T2 * T3 * ...

这比之前的"旋转 + 平移分开写"简洁多了，而且不容易出错。

2.6.2 两连杆机械臂的变换链

对于两连杆机械臂，坐标系链是：

base → link1 → end_effector

对应的变换矩阵：

T_b_1：link1 坐标系相对 base 坐标系的变换（由 θ1 和 L1 决定）
T_1_e：end_effector 坐标系相对 link1 坐标系的变换（由 θ2 和 L2 决定）

末端相对 base 坐标系的齐次变换：

T_b_e = T_b_1 * T_1_e

T_b_e 是一个 3×3 齐次变换矩阵，包含旋转和平移两部分信息。末端位置从其第三列提取：x = T_b_e[0,2]，y = T_b_e[1,2]。

2.6.3 写出每个变换矩阵

T_b_1（base → link1）：

关节 1 旋转了 θ1，连杆 1 长度为 L1，所以 link1 的末端（关节 2 的位置）相对 base 的变换是：

T_b_1 = [cos(θ1)  -sin(θ1)  L1*cos(θ1)]
        [sin(θ1)   cos(θ1)  L1*sin(θ1)]
        [0         0         1         ]

注意：平移量 (L1*cos(θ1), L1*sin(θ1)) 就是关节 2 在 base 坐标系中的位置。

T_1_e（link1 → end_effector）：

关节 2 相对 link1 旋转了 θ2，连杆 2 长度为 L2：

T_1_e = [cos(θ2)  -sin(θ2)  L2*cos(θ2)]
        [sin(θ2)   cos(θ2)  L2*sin(θ2)]
        [0         0         1         ]

2.6.4 矩阵连乘推导 FK 公式

矩阵连乘展开过程：

T_b_e = T_b_1 · T_1_e

      [cos θ1  -sin θ1  L1·cos θ1]   [cos θ2  -sin θ2  L2·cos θ2]
    = [sin θ1   cos θ1  L1·sin θ1] · [sin θ2   cos θ2  L2·sin θ2]
      [0        0        1        ]   [0         0        1       ]

展开第三列（平移部分，即末端位置）：

  x = cos θ1 · L2·cos θ2 + (-sin θ1) · L2·sin θ2 + L1·cos θ1
    = L1·cos θ1 + L2·(cos θ1·cos θ2 - sin θ1·sin θ2)
    = L1·cos θ1 + L2·cos(θ1 + θ2)          ← 和差化积

  y = sin θ1 · L2·cos θ2 + cos θ1 · L2·sin θ2 + L1·sin θ1
    = L1·sin θ1 + L2·(sin θ1·cos θ2 + cos θ1·sin θ2)
    = L1·sin θ1 + L2·sin(θ1 + θ2)          ← 和差化积

这就是 FK 公式的来源——矩阵连乘第三列展开后，用三角和差化积化简，直接得到我们在第 1 讲里给出的公式。

import numpy as np

def fk_via_matrix(L1, L2, theta1_deg, theta2_deg):
    """
    用矩阵连乘推导两连杆机械臂正运动学
    """
    theta1 = np.radians(theta1_deg)
    theta2 = np.radians(theta2_deg)

    # base → link1 的变换矩阵
    T_b_1 = np.array([
        [np.cos(theta1), -np.sin(theta1), L1 * np.cos(theta1)],
        [np.sin(theta1),  np.cos(theta1), L1 * np.sin(theta1)],
        [0,               0,              1                   ]
    ])

    # link1 → end_effector 的变换矩阵
    T_1_e = np.array([
        [np.cos(theta2), -np.sin(theta2), L2 * np.cos(theta2)],
        [np.sin(theta2),  np.cos(theta2), L2 * np.sin(theta2)],
        [0,               0,              1                   ]
    ])

    # 连乘得到 base → end_effector 的变换
    T_b_e = T_b_1 @ T_1_e

    # 末端位置就是变换矩阵最后一列的前两个元素
    x = T_b_e[0, 2]
    y = T_b_e[1, 2]

    return x, y

# 测试：L1=1, L2=0.8, θ1=30°, θ2=45°
x, y = fk_via_matrix(1.0, 0.8, 30, 45)
print(f"矩阵连乘结果: x = {x:.4f}, y = {y:.4f}")

# 用直接公式验证
theta1 = np.radians(30)
theta2 = np.radians(45)
L1, L2 = 1.0, 0.8
x2 = L1 * np.cos(theta1) + L2 * np.cos(theta1 + theta2)
y2 = L1 * np.sin(theta1) + L2 * np.sin(theta1 + theta2)
print(f"直接公式结果: x = {x2:.4f}, y = {y2:.4f}")
print(f"两种方法结果一致: {np.isclose(x, x2) and np.isclose(y, y2)}")

运行结果：

矩阵连乘结果: x = 1.3428, y = 1.2071
直接公式结果: x = 1.3428, y = 1.2071
两种方法结果一致: True

这就是 FK 公式的来源：它不是凭空背下来的，而是矩阵连乘展开后的结果。

2.6.5 用 ASCII 图理解每一步

步骤 1：base 坐标系
y
│
│
└──── x
O(base)

步骤 2：关节 1 旋转 θ1，连杆 1 延伸 L1
y
│    * ← 关节2的位置 (L1*cos(θ1), L1*sin(θ1))
│   ╱
│  ╱ L1
│ ╱ θ1
└──── x
O(base)

步骤 3：在关节2处建立 link1 坐标系，关节 2 再旋转 θ2，连杆 2 延伸 L2
y
│    * ← 关节2
│   ╱ ╲
│  ╱   ╲ L2
│ ╱ θ1  ╲ (θ1+θ2 方向)
└──── x   * ← 末端位置
O(base)

末端位置 = 关节2位置 + 连杆2在全局方向上的投影：

x = L1*cos(θ1) + L2*cos(θ1+θ2)
y = L1*sin(θ1) + L2*sin(θ1+θ2)

现在你知道这个公式为什么是这样了。

2.7 常见误区

2.7.1 误区一：以为 θ2 是全局角度

错误理解：θ2 = 30° 意味着第二根连杆在全局坐标系里指向 30°。

正确理解：θ2 = 30° 意味着第二根连杆相对第一根连杆旋转了 30°。第二根连杆在全局坐标系里的方向是 θ1 + θ2。

怎么避免：每次看到关节角，都问自己"这个角度是相对谁的？"

2.7.2 误区二：以为矩阵乘法顺序可以随意交换

矩阵乘法不满足交换律：T1 * T2 ≠ T2 * T1。

import numpy as np

# 先旋转 45°，再平移 (1, 0)
T_rotate_then_translate = (
    homogeneous_transform_2d(0, 1, 0) @   # 平移
    homogeneous_transform_2d(45, 0, 0)    # 旋转
)

# 先平移 (1, 0)，再旋转 45°
T_translate_then_rotate = (
    homogeneous_transform_2d(45, 0, 0) @  # 旋转
    homogeneous_transform_2d(0, 1, 0)     # 平移
)

P = np.array([0, 0, 1])  # 原点
print("先旋转再平移:", (T_rotate_then_translate @ P)[:2].round(4))
print("先平移再旋转:", (T_translate_then_rotate @ P)[:2].round(4))
# 两个结果不同！

运行结果：

先旋转再平移: [1. 0.]
先平移再旋转: [0.7071 0.7071]

结论：变换的顺序很重要，矩阵乘法不满足交换律。

这里有两种常见的写法，规则不同，注意区分：

对点施加连续变换：T_final · P = T2 · T1 · P，从右往左读，T1 先执行
坐标系链：T_b_e = T_b_1 · T_1_e，从左往右读，和坐标系链方向一致（base → link1 → end_effector）

本讲 2.6.2 节用的是坐标系链写法，两者本质等价，只是视角不同。

2.7.3 误区三：以为齐次变换矩阵只是"数学技巧"

齐次变换矩阵不只是数学上的便利，它在工程里直接对应实际系统：

tf2 内部就是用变换矩阵（实际上是四元数 + 平移向量，等价于齐次变换矩阵）来存储坐标系关系的
URDF 里每个 <joint> 标签定义的就是相邻坐标系之间的变换
MoveIt 2 的 IK 求解器，本质上就是在求"给定末端变换矩阵，反推各关节角"

理解了齐次变换矩阵，你看 tf2 的输出、URDF 的结构、MoveIt 2 的 API 都会更清晰。

2.8 本讲完整代码汇总

把本讲所有函数整理到一个文件，可以直接运行：

# lesson_02_transforms.py
# 运行方式：python3 lesson_02_transforms.py

import numpy as np


def rotation_matrix_2d(theta_deg):
    """生成 2D 旋转矩阵"""
    theta = np.radians(theta_deg)
    return np.array([
        [np.cos(theta), -np.sin(theta)],
        [np.sin(theta),  np.cos(theta)]
    ])


def homogeneous_transform_2d(theta_deg, tx, ty):
    """生成 2D 齐次变换矩阵"""
    theta = np.radians(theta_deg)
    return np.array([
        [np.cos(theta), -np.sin(theta), tx],
        [np.sin(theta),  np.cos(theta), ty],
        [0,              0,              1]
    ])


def fk_via_matrix(L1, L2, theta1_deg, theta2_deg):
    """用矩阵连乘计算两连杆机械臂正运动学"""
    theta1 = np.radians(theta1_deg)
    theta2 = np.radians(theta2_deg)

    T_b_1 = np.array([
        [np.cos(theta1), -np.sin(theta1), L1 * np.cos(theta1)],
        [np.sin(theta1),  np.cos(theta1), L1 * np.sin(theta1)],
        [0,               0,              1]
    ])

    T_1_e = np.array([
        [np.cos(theta2), -np.sin(theta2), L2 * np.cos(theta2)],
        [np.sin(theta2),  np.cos(theta2), L2 * np.sin(theta2)],
        [0,               0,              1]
    ])

    T_b_e = T_b_1 @ T_1_e
    return T_b_e[0, 2], T_b_e[1, 2]


if __name__ == "__main__":
    print("=== 旋转矩阵演示 ===")
    R = rotation_matrix_2d(30)
    P = np.array([1, 0])
    print(f"点 (1,0) 旋转 30° 后: {(R @ P).round(4)}")

    print("\n=== 齐次变换矩阵演示 ===")
    T = homogeneous_transform_2d(45, 1, 0.5)
    P_h = np.array([2, 0, 1])
    result = T @ P_h
    print(f"点 (2,0) 旋转 45° 再平移 (1,0.5) 后: ({result[0]:.4f}, {result[1]:.4f})")

    print("\n=== 矩阵连乘 FK 演示 ===")
    configs = [
        (1.0, 0.8, 0,  0,   "两杆伸直"),
        (1.0, 0.8, 0,  90,  "第二杆向上弯 90°"),
        (1.0, 0.8, 30, 45,  "θ1=30°, θ2=45°"),
        (1.0, 0.8, 90, -90, "θ1=90°, θ2=-90°"),
    ]
    for L1, L2, t1, t2, desc in configs:
        x, y = fk_via_matrix(L1, L2, t1, t2)
        print(f"  {desc}: 末端 = ({x:.4f}, {y:.4f})")

运行结果：

=== 旋转矩阵演示 ===
点 (1,0) 旋转 30° 后: [0.866 0.5  ]

=== 齐次变换矩阵演示 ===
点 (2,0) 旋转 45° 再平移 (1,0.5) 后: (2.4142, 1.9142)

=== 矩阵连乘 FK 演示 ===
  两杆伸直: 末端 = (1.8000, 0.0000)
  第二杆向上弯 90°: 末端 = (1.0000, 0.8000)
  θ1=30°, θ2=45°: 末端 = (1.3428, 1.2071)
  θ1=90°, θ2=-90°: 末端 = (0.8000, 1.0000)

试着改变 θ1 和 θ2 的值，观察末端位置如何变化，建立直觉。

本讲核心总结

概念	一句话理解
θ2 是相对角度	θ2 是相对上一段连杆的角度，全局方向是 θ1 + θ2
坐标系树	机器人每个部件有自己的坐标系，形成父子树结构
旋转矩阵	2×2 矩阵，描述坐标系旋转，两列是旋转后的坐标轴方向
齐次变换矩阵	3×3 矩阵，把旋转和平移合并成一个操作
矩阵连乘	多段变换串联，顺序不能交换，坐标系链从左往右读
FK 公式的来源	矩阵连乘展开后的结果，不是凭空背下来的

参考代码

本讲对应的完整参考代码位于：

ros_ws/scripts/lesson_02_transforms.py

文件内容：旋转矩阵、齐次变换矩阵、矩阵连乘 FK，含详细原理注释。

直接运行（无需 ROS2 环境）：

python3 $ROS_WS/scripts/lesson_02_transforms.py

代码注释中标注了 [原理]、[注意]、[对比] 等标记，与本讲教程内容互补。

下一讲预告

3. 正运动学与逆运动学实现

现在你已经理解了 FK 公式从哪里来。下一讲我们会：

完整推导两连杆 IK 的解析解（用余弦定理）
处理双解（肘上 / 肘下）
判断目标点是否可达
写出完整的 FK + IK Python 实现
用 FK 验证 IK 的正确性（round-trip 测试）

这些函数后面会直接接入 ROS2 节点，成为整个系统的算法核心。

前言：lesson_01 留下的一个问题​

2.1 为什么 θ2 不是全局角度？​

2.1.1 用手臂做类比​

2.1.2 这就是"坐标系"问题的本质​

2.2 为什么机器人需要多个坐标系​

2.2.1 生活类比：同一个地方，不同的描述​

2.2.2 机械臂的坐标系树​

2.2.3 坐标系之间的关系​

2.3 旋转矩阵——从直觉到数值​

2.3.1 一个具体问题​

2.3.2 推广到任意点​

2.3.3 写成矩阵形式​

2.3.4 数值验证​

2.3.5 旋转矩阵的直觉理解​

2.4 平移 + 旋转分开写的麻烦​

2.4.1 只有旋转还不够​

2.4.2 连续变换时的麻烦​

2.5 齐次变换矩阵——统一旋转和平移​

2.5.1 核心思想：升维​

2.5.2 为什么这样设计能合并旋转和平移？​

2.5.3 完整数值例子​

2.6 矩阵连乘 = 坐标系链（核心）​

2.6.1 连续变换变成矩阵连乘​

2.6.2 两连杆机械臂的变换链​

2.6.3 写出每个变换矩阵​

2.6.4 矩阵连乘推导 FK 公式​

2.6.5 用 ASCII 图理解每一步​

2.7 常见误区​

2.7.1 误区一：以为 θ2 是全局角度​

2.7.2 误区二：以为矩阵乘法顺序可以随意交换​

2.7.3 误区三：以为齐次变换矩阵只是"数学技巧"​

2.8 本讲完整代码汇总​

本讲核心总结​

参考代码​

下一讲预告​

前言：lesson_01 留下的一个问题

2.1 为什么 θ2 不是全局角度？

2.1.1 用手臂做类比

2.1.2 这就是"坐标系"问题的本质

2.2 为什么机器人需要多个坐标系

2.2.1 生活类比：同一个地方，不同的描述

2.2.2 机械臂的坐标系树

2.2.3 坐标系之间的关系

2.3 旋转矩阵——从直觉到数值

2.3.1 一个具体问题

2.3.2 推广到任意点

2.3.3 写成矩阵形式

2.3.4 数值验证

2.3.5 旋转矩阵的直觉理解

2.4 平移 + 旋转分开写的麻烦

2.4.1 只有旋转还不够

2.4.2 连续变换时的麻烦

2.5 齐次变换矩阵——统一旋转和平移

2.5.1 核心思想：升维

2.5.2 为什么这样设计能合并旋转和平移？

2.5.3 完整数值例子

2.6 矩阵连乘 = 坐标系链（核心）

2.6.1 连续变换变成矩阵连乘

2.6.2 两连杆机械臂的变换链

2.6.3 写出每个变换矩阵

2.6.4 矩阵连乘推导 FK 公式

2.6.5 用 ASCII 图理解每一步

2.7 常见误区

2.7.1 误区一：以为 θ2 是全局角度

2.7.2 误区二：以为矩阵乘法顺序可以随意交换

2.7.3 误区三：以为齐次变换矩阵只是"数学技巧"

2.8 本讲完整代码汇总

本讲核心总结

参考代码

下一讲预告
