第 3 章：迈入 ROCm 编程世界——手写第一个 HIP 算子

实验环境

• 设备: AMD AI+ MAX395
• GPU: Radeon 8060S
• 架构: gfx1151 (RDNA 3)
• ROCm 版本: 7.x
• 系统: Ubuntu 24.04 / 22.04

本章学习目标

通过本章，你将掌握以下核心技能：

1. HIP 语言基础与执行模型：理解 Host 与 Device 的分工，吃透 Grid、Block、Thread 的三级调度架构与寻址方式。
2. 手写 Kernel 与性能剖析：从底层 C++ 复现 Python 中的 Tensor 加法，避开"异步执行"的初学者陷阱。
3. GPU 内存金字塔：建立对寄存器、共享内存（LDS）和全局内存（VRAM）的层级认知。
4. 调用高性能库：理解 rocBLAS 的内存排布与 MIOpen 的算子融合（Fusion）魔法。

在上一章中，我们了解了 GPU 的硬件架构。但在实际的 AI 开发中，当你写下 c = a + b 时，底层到底发生了什么？本章我们将脱掉 Python 的外衣，深入底层，亲手用 HIP 语言写一个算子！

---

3.1 HIP 语言与 GPU "人海战术"模型

HIP 是什么？

HIP（Heterogeneous-Compute Interface for Portability） 是 AMD 推出的一种基于 C++ 的异构计算编程语言。它的语法与 NVIDIA 的 CUDA 高度相似（仅仅是前缀从 cuda 变成了 hip）。掌握了 HIP，你实际上也就掌握了 CUDA。

图解：GPU 的三级线程模型 (Grid - Block - Thread)

要让代码在 GPU 上并发，必须理解它的"人海战术"编制。GPU 上的任务调度分为三个层级：

图3.1 GPU 三级线程模型：Grid 包含多个 Block，Block 包含多个 Thread

调度层级	对应物理硬件	核心特点
Grid (网格)	整个 GPU	包含所有的 Block，代表一次完整的核函数调用。
Block (线程块)	单个 CU (计算单元)	包含多个 Thread（最高通常为 1024 个）。同一个 Block 里的线程可以通过共享内存 (LDS) 高效交换数据。
Thread (线程)	ALU (流处理器)	最小的执行单元，负责计算一个或几个数据点。

算子寻址指南：我是谁？我在哪？

初学者写算子最痛苦的就是：成千上万个线程同时运行相同的代码，我怎么知道当前线程该处理哪个数据？ 这就需要用到 HIP 内置的寻址变量。

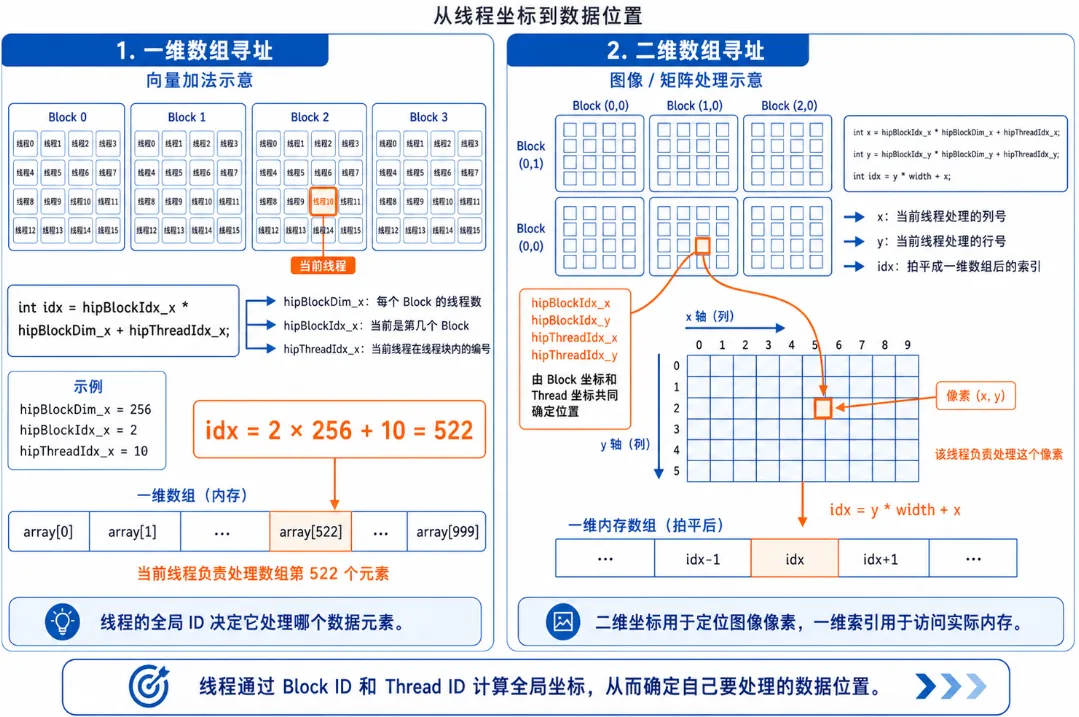

图3.2 HIP 线程寻址：blockIdx、threadIdx、blockDim 的含义

1. 一维数组寻址（比如向量加法）：

假设我们要处理一个长度为 1000 的数组，每个 Block 有 256 个线程。

// 公式：全局唯一 ID = 前面所有 Block 的线程总数 + 当前 Block 内的线程 ID
int idx = hipBlockIdx_x * hipBlockDim_x + hipThreadIdx_x;

• hipBlockDim_x: 每个 Block 有多大？（256）
• hipBlockIdx_x: 我在第几个 Block？（比如第 2 个）
• hipThreadIdx_x: 我在当前 Block 排第几？（比如第 10 个）
• 结果：我的全局 ID 就是 2 * 256 + 10 = 522，我就去处理数组的第 522 个元素！

2. 二维数组寻址（比如图像处理/矩阵乘法）：

如果要处理一张 1920x1080 的图片，我们会启动一个 2D 的 Grid 和 2D 的 Block。

// 计算当前线程对应的图像列号 (x) 和行号 (y)
int x = hipBlockIdx_x * hipBlockDim_x + hipThreadIdx_x;
int y = hipBlockIdx_y * hipBlockDim_y + hipThreadIdx_y;

// 将二维坐标拍平成一维数组的索引 (假设图像宽度为 width)
int idx = y * width + x;

---

3.2 揭秘 Tensor 加法：编写你的第一个 Kernel

在 PyTorch 中处理 1000 万个元素的张量加法时，GPU 会启动 1000 万个线程。下面是标准的 C++ 底层实现，包含了规范的错误捕捉（HIP_CHECK）和 hipEvent 纳秒级性能剖析。

完整实战：带有计时器的 vector_add.cpp

#include <hip/hip_runtime.h>
#include <iostream>
#include <vector>

// 宏定义：捕捉底层 API 错误（工业界标配）
#define HIP_CHECK(command) {               \
    hipError_t status = command;           \
    if (status != hipSuccess) {            \
        std::cerr << "HIP Error: " << hipGetErrorString(status) \
                  << " at line " << __LINE__ << std::endl;      \
        exit(1);                           \
    }                                      \
}

// 核函数：向量加法
__global__ void vectorAdd(const float* a, const float* b, float* c, int n) {
    // 使用刚才学的 1D 寻址公式
    int id = hipBlockDim_x * hipBlockIdx_x + hipThreadIdx_x;

    // 边界保护：防止最后一个 Block 里的多余线程越界访问
    if (id < n) {
        c[id] = a[id] + b[id]; // 每个线程只负责一个元素的加法！
    }
}

int main() {
    int n = 10000000; // 1000万个元素
    size_t bytes = n * sizeof(float);

    // 1. Host 端内存分配与初始化
    std::vector<float> h_a(n, 1.0f);
    std::vector<float> h_b(n, 2.0f);
    std::vector<float> h_c(n, 0.0f);

    // 2. Device 端显存 (VRAM) 分配
    float *d_a, *d_b, *d_c;
    HIP_CHECK(hipMalloc(&d_a, bytes));
    HIP_CHECK(hipMalloc(&d_b, bytes));
    HIP_CHECK(hipMalloc(&d_c, bytes));

    // 创建事件计时器
    hipEvent_t start, stop;
    hipEventCreate(&start); hipEventCreate(&stop);

    // 3. 数据搬运：CPU -> GPU (记录耗时)
    hipEventRecord(start);
    HIP_CHECK(hipMemcpy(d_a, h_a.data(), bytes, hipMemcpyHostToDevice));
    HIP_CHECK(hipMemcpy(d_b, h_b.data(), bytes, hipMemcpyHostToDevice));
    hipEventRecord(stop);
    hipEventSynchronize(stop);
    float ms_memcpy_h2d;
    hipEventElapsedTime(&ms_memcpy_h2d, start, stop);

    // 4. 执行 Kernel 计算
    int threadsPerBlock = 256;
    // 向上取整计算需要的 Block 数量
    int blocksPerGrid = (n + threadsPerBlock - 1) / threadsPerBlock;

    hipEventRecord(start);
    // 启动核函数：<<<Grid, Block>>>
    hipLaunchKernelGGL(vectorAdd, dim3(blocksPerGrid), dim3(threadsPerBlock), 0, 0, d_a, d_b, d_c, n);
    hipEventRecord(stop);
    hipEventSynchronize(stop); // 等待 GPU 计时结束
    float ms_kernel;
    hipEventElapsedTime(&ms_kernel, start, stop);

    // 5. 数据搬运：GPU -> CPU
    HIP_CHECK(hipMemcpy(h_c.data(), d_c, bytes, hipMemcpyDeviceToHost));

    // 打印性能数据
    std::cout << "验证: c[0] = " << h_c[0] << " (预期: 3.0)" << std::endl;
    std::cout << "[耗时] H2D 搬运 (PCIe): " << ms_memcpy_h2d << " ms" << std::endl;
    std::cout << "[耗时] Kernel 计算 (VRAM): " << ms_kernel << " ms" << std::endl;

    // 6. 释放显存
    hipFree(d_a); hipFree(d_b); hipFree(d_c);
    return 0;
}

编译与运行分析：探究底层的性能秘密

使用 hipcc 编译并运行：

hipcc vector_add.cpp -o vector_add -O3
./vector_add

实际输出：

验证: c[0] = 3 (预期: 3.0)
[耗时] H2D 搬运 (PCIe): 7.77195 ms
[耗时] Kernel 计算 (VRAM): 1.5428 ms

⚠️

初学者陷阱：CPU 是不等待 GPU 的（异步机制）
当你执行 hipLaunchKernelGGL 时，CPU 把任务扔给 GPU 后，会立刻执行下一行代码，绝不会在原地等待 GPU 计算完！
如果你在 Kernel 刚启动后立刻去打印 Host 端的结果，你只会得到 0.0，因为 GPU 还没算完。解决方案：使用 hipDeviceSynchronize()，强制让 CPU 阻塞，直到 GPU 把之前收到的任务全部执行完毕。请务必牢记这个概念，这是 90% 新手 Debug 时遇到的第一个坑！

🔍

深度解析：为什么 PyTorch 有时会卡顿？
观察上面的输出你会发现，数据搬运（H2D）的耗时居然是 Kernel 纯计算耗时的 5倍！
因为 PCIe 总线的带宽最高也就几十 GB/s，而 GPU 内部的显存带宽高达几百甚至上千 GB/s。这就是为什么在深度学习训练循环中，严禁频繁调用 .cpu() 或者 tensor.item()，这会导致 GPU 停下来等待极其缓慢的数据搬运总线。

---

3.3 算子优化的内功心法：GPU 内存金字塔

为什么手写了 GPU 代码，速度还是慢？因为数据存放在哪，决定了计算有多快。要写出高性能算子，必须理解 GPU 的"内存金字塔"。

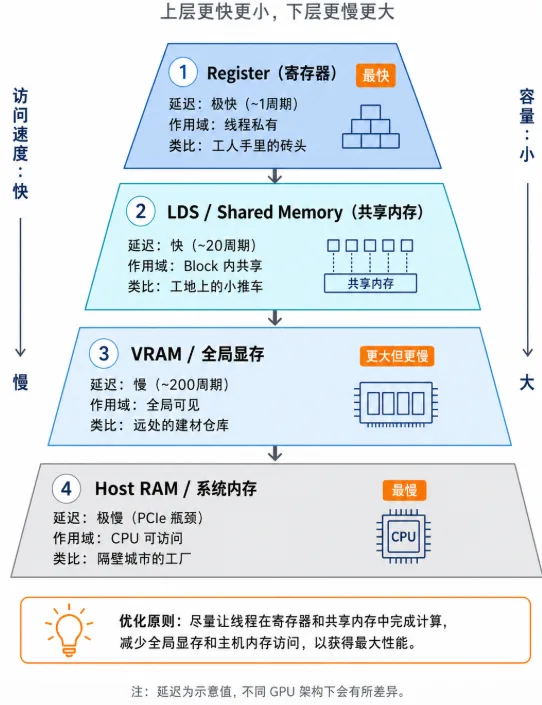

图3.3 GPU 内存金字塔：从极快的寄存器到缓慢的系统内存，速度差达数千倍

存储类型	在 HIP 中的声明	访问延迟	作用域与特点	比喻
Register (寄存器)	float val = 1.0;	极快 (~1周期)	线程私有。如果申请的变量过多，会导致"寄存器溢出"，性能暴跌。	工人手里的砖头
LDS (共享内存)	__shared__ float s[];	快 (~20周期)	Block 内共享。同 Block 里的线程用它来交换数据，是算子优化的终极杀器。	工地上的小推车
VRAM (全局显存)	hipMalloc	慢 (~200周期)	全局可见。容量大（如 64GB），但带宽有限。优化核心是：减少访问 VRAM 的次数。	远处的建材仓库
Host RAM (系统内存)	malloc	极慢 (PCIe瓶颈)	CPU 的内存，GPU 访问它需要过"收费站"（PCIe），必须尽量避免。	隔壁城市的工厂

优化金科玉律： 从 VRAM 读一次数据到 LDS 中，然后让线程在 LDS 和寄存器里反复计算成百上千次，最后再写回 VRAM。这就是**矩阵乘法（GEMM）**能达到几百 TFLOPS 算力的秘密！

---

3.4 ROCm 核心生态库

由于极致榨干 LDS 和寄存器需要写成百上千行底层的分块（Tiling）和汇编代码，实际开发中我们高度依赖 ROCm 的官方生态库。

rocBLAS 实战：完整的 SGEMM 程序

rocBLAS 负责底层线性代数加速。在使用它之前，必须理解 BLAS 的**列主序（Column-Major）**存储陷阱：

C++/Python 默认 (Row-Major): | rocBLAS 要求 (Column-Major):
[ 1, 2 ] => 内存: [1, 2, 3, 4] | [ 1, 2 ] => 内存: [1, 3, 2, 4]
[ 3, 4 ]                       | [ 3, 4 ]

实战代码（带数据初始化的 SGEMM）：

#include <hip/hip_runtime.h>
#include <rocblas/rocblas.h>
#include <iostream>
#include <vector>

int main() {
    rocblas_int m = 1024, n = 1024, k = 1024;
    float alpha = 1.0f, beta = 0.0f;
    size_t size = m * n * sizeof(float);

    // 1. Host 端初始化
    std::vector<float> h_A(m * k, 1.0f);
    std::vector<float> h_B(k * n, 2.0f);
    std::vector<float> h_C(m * n, 0.0f);

    // 2. Device 端显存分配与拷贝
    float *d_A, *d_B, *d_C;
    hipMalloc(&d_A, size); hipMalloc(&d_B, size); hipMalloc(&d_C, size);
    hipMemcpy(d_A, h_A.data(), size, hipMemcpyHostToDevice);
    hipMemcpy(d_B, h_B.data(), size, hipMemcpyHostToDevice);

    // 3. 初始化 rocBLAS 句柄（Handle 管理上下文和资源）
    rocblas_handle handle;
    rocblas_create_handle(&handle);

    // 4. 调用高度优化的矩阵乘法 (C = alpha*A*B + beta*C)
    rocblas_sgemm(handle, rocblas_operation_none, rocblas_operation_none,
                  m, n, k, &alpha,
                  d_A, m, d_B, k, &beta, d_C, m);

    // 5. 拷回结果并打印左上角 4x4
    hipMemcpy(h_C.data(), d_C, size, hipMemcpyDeviceToHost);

    std::cout << "=== 结果矩阵 C 的左上角 4x4 局部 ===\n";
    for(int i=0; i<4; i++) {
        for(int j=0; j<4; j++) {
            // 列主序寻址：index = i + j * m
            std::cout << h_C[i + j * m] << "\t";
        }
        std::cout << "\n";
    }

    rocblas_destroy_handle(handle);
    hipFree(d_A); hipFree(d_B); hipFree(d_C);
    return 0;
}

使用 hipcc 编译并运行：

hipcc sgemm_test.cpp -o sgemm_test -lrocblas
./sgemm_test

实际输出：

=== 结果矩阵 C 的左上角 4x4 局部 ===
2048	2048	2048	2048
2048	2048	2048	2048
2048	2048	2048	2048
2048	2048	2048	2048

MIOpen 简介：算子融合（Kernel Fusion）的魔法

MIOpen 是 ROCm 的深度学习加速核动力（对标 NVIDIA 的 cuDNN）。当你在 PyTorch 里调用 nn.Conv2d 时，MIOpen 在底层会施展**算子融合（Kernel Fusion）**的魔法。

在传统方式下，执行一段 Conv2D -> BatchNorm -> ReLU 会反复读写显存，导致严重的内存带宽浪费（反复进出"远处的建材仓库"）：

MIOpen 的融合魔法会将这三步融合成一个极其庞大的超级 Kernel。数据在 GPU 内部的寄存器中直接完成卷积、标准化和激活的流水线作业，彻底斩断对慢速 VRAM 的频繁依赖：

---

本章代码

本章涉及的完整源码位于 src/infra/handwrite-rocm-operator/code/ 目录：

文件	说明	编译命令
vector_add.cpp	带计时的向量加法 Kernel	hipcc vector_add.cpp -o vector_add -O3
sgemm_test.cpp	rocBLAS SGEMM 矩阵乘法	hipcc sgemm_test.cpp -o sgemm_test -lrocblas

---

本章小结

通过本章的底层探索，你掌握了以下知识：

核心要点	总结说明
执行模型	掌握了 Grid-Block-Thread 的三级调度，学会了用 blockIdx 和 threadIdx 进行一维和二维的寻址定位。
HIP 编程	成功编写了向量加法，了解了 hipDeviceSynchronize() 防止异步坑，并验证了 PCIe 带宽对 AI 计算的制约。
内存层级	建立了对 Register、LDS、VRAM 和 Host RAM 访问速度的直观感受。
底层库	了解了 rocBLAS 的列主序陷阱，以及 MIOpen 令人惊叹的算子融合技术。
