第 4 章 推理的核心数据结构：KV Cache

对于固定的模型、批大小和数据类型，KV Cache 的显存占用会随当前序列长度线性增长。在 Agent 类长任务，上下文长度常达到 32K，部分任务甚至会扩展到 128K 乃至 1M，以及多请求并发场景下，KV Cache 可能快速占用大量显存，成为限制推理吞吐和延迟的瓶颈。

1 本章学习目标

前面几章已经介绍了 LLM 的基本结构、推理流程以及 GPU 的基本结构。本章在此基础上，聚焦于 KV Cache 回答这样几个问题：

• 从 Attention 公式出发，推导为什么在自回归 Decode 阶段需要 KV Cache，并说明缓存 KV 复用了哪些计算，以及哪些计算仍然需要执行？
• 描述单个请求从 Prefill 到 Decode 的 Cache 生命周期，明确 Cache 何时创建、读取和追加？
• 根据模型的层数、KV 头数、每个头的隐藏维度、当前序列长度、Batch size大小以及数据类型，估算任意时刻的 KV Cache 显存占用是多少？
• 使用真实模型配置，分别计算 Prefill 结束时的显存占用、Decode 单步新增的显存占用，以及达到最大上下文长度时的显存占用？
• 解释多请求场景下，naive Cache 管理为什么会遇到显存碎片、空间浪费等问题？

2 Attention 机制中的 KV Cache

KV Cache 就是 Attention 中的 Key 和 Value，通过缓存避免 Decode 阶段对历史 token 的重复计算，从而显著提升效率。

2.1 KV Cache 的来源

Attention 计算前，token的隐藏状态经线性投影得到 Query（Q）、Key（K）、Value（V）：

• Q：当前 token 希望从上下文获取的信息，用于与各 Key 计算匹配程度。
• K：每个 token 的特征表示，用于计算注意力分数，判断应关注哪些历史 token。
• V：每个 token 实际携带的信息，经注意力分数加权后汇总，形成当前 token 的上下文表示。

KV Cache 来源分析：

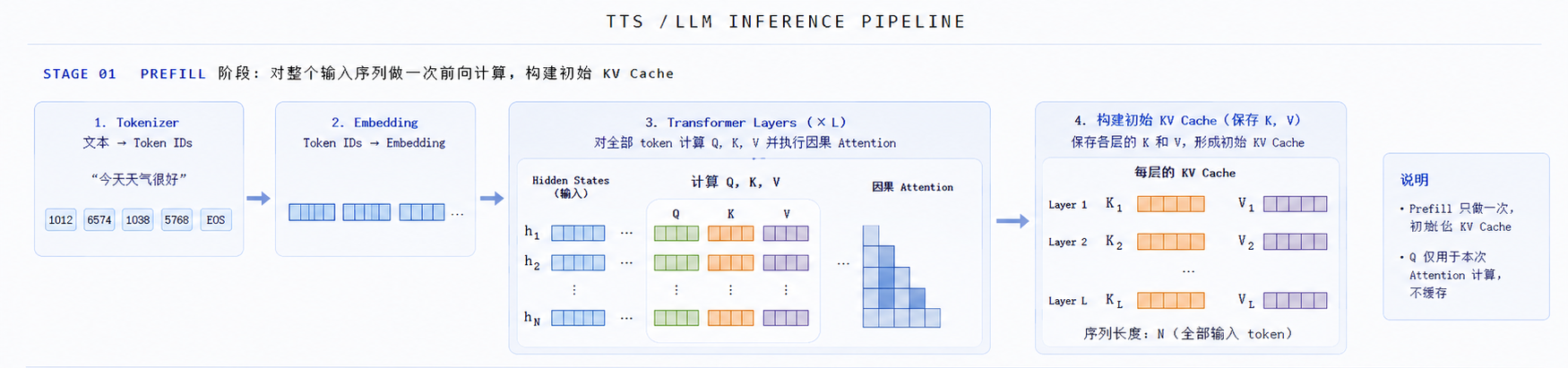

图 1. KV Cache 的创建

1.Prefill 阶段中，对整个输入序列做一次前向计算：文本经 tokenizer 转为 token IDs，再经 embedding 进入 transformer 层。每一层根据隐藏状态计算全部 token 的 Q、K、V 并执行因果 Attention，随后保存各层的 K 和 V，形成初始 KV Cache。其中，Q 无需缓存，因其仅用于当前一次的 Attention 计算，后续 Decode 不会复用。

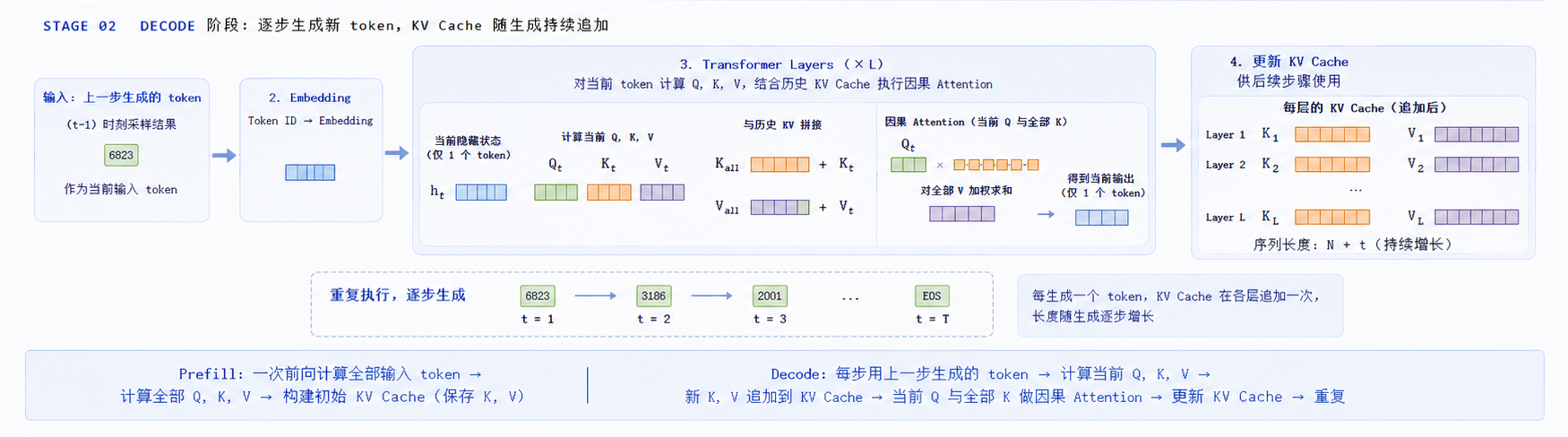

图 2. KV Cache 的追加

2.Decode 阶段中，初始 KV Cache 随新 token 生成而追加。每步将上一步采样得到的 token 作为输入，在每一层计算其 Q、K、V：新 K、V 拼接到对应 transformer layer 的历史 KV Cache 后，新 Q 与全部（历史+当前）K 做因果自注意力，再对全部 V 加权求和，得到当前 token 的注意力输出，并且更新后的 KV 缓存供后续步骤使用，并随生成逐步增长。

概括而言，KV Cache 的来源就是——Prefill 一次性计算并缓存整个输入序列的 K、V；Decode 仅计算新 token 的 Q、K、V 并将新 K、V 追加到缓存。

2.2 KV Cache 如何发挥作用

Decode 阶段通常每次只处理一个新 token。设当前处理位置 $t$ 的 token，先 embedding 得到隐藏状态 $h_t$ ，再投影得到 $q_t$ 、 $k_t$ 、 $v_t$ 为：

$$q_t=h_t{W}_q,k_t=h_t{W}_k,v_t=h_t{W}_v$$

其中 $K_{1:t}$ 和 $V_{1:t}$ 包含从第 1 个 token 到当前位置 $t$ 的全部 Key 和 Value。KV Cache 按 transformer 层分别保存，因各层权重不同则产生的 K、V 也不同：

$$\text{KV Cache}=[(K^{(1)},V^{(1)}),(K^{(2)},V^{(2)}),\dots ,(K^{(L)},V^{(L)})]$$

其中， $L$ 为 transformer 的层数。

当已处理至位置 $t$ （缓存中已有 $K_{1:t}$ 、 $V_{1:t}$ ）时，将新 token（位置 $t+1$ ）经 embedding 和线性投影，计算其 $q_{t+1}$ 、 $k_{t+1}$ 、 $v_{t+1}$ ，并追加：

$$K_{1:t+1}=\text{concat}(K_{1:t},k_{t+1}),V_{1:t+1}=\text{concat}(V_{1:t},v_{t+1})$$

随后完成当前 token 的 Attention 计算：

$$o_{t+1}=\text{softmax}\left(\frac{q_{t+1}{K}_{1:t+1}^{\mathrm{\top }}}{\sqrt{d_h}}\right)V_{1:t+1}$$

如果不保存 KV Cache，每生成一个新 token 都需要重新通过线性投影计算全部历史 token 的 K、V，造成大量重复计算，就会降低 Attention 的 inference 效率。

每个 transformer layer 完成 Attention 计算之后，对 $o_{t+1}$ 进行 FFN、残差连接等计算，结果作为下一层的输入。等到全部 layer 计算完成后，最终隐藏状态经 LM Head 得到 logits，再按采样策略得到 token id，并将其重新 embedding 作为下一轮 Decode 的输入。

注意：采样得到的是 token id（词表映射已体现在 logits 的词表索引中），仅在最终输出文本时，才通过 tokenizer 将 token id 解码为自然语言。

那么从一次完整推理请求出发，KV Cache 是如何在 Prefill 与 Decode 阶段中构建、读取与追加？

3 KV Cache 的生命周期

为直观理解 KV Cache 的工作方式，下面用一个极简 LLM 手动模拟一次完整请求中 KV Cache 的构建、读取与追加。该模型词表大小为 10，每个 token 表示为 4 维向量；模型只有 1 层 transformer，并采用单头注意力。

输入 Prompt, 用户输入 “I love AI”，经 tokenizer 、 embedding 后得到 3 个向量：

• Token 1（“I”）： $[1,0,1,0]$
• Token 2（“love”）： $[0,1,1,0]$
• Token 3（“AI”）： $[1,1,0,1]$

计算简化假设：

• 线性投影 $W_Q=W_K=W_V=I$ （单位矩阵）；
• 暂时省略位置编码、输出投影、残差连接、RMSNorm 等。

真实模型中这些组件仍然存在，但上述的简化不改变 KV Cache 的核心工作方式，下面按 Prefill -> Decode 展示一次完整生命周期：

3.1 Prefill

Prefill 一次性处理 Prompt 中的全部 token。输入矩阵 $X\in {\mathbb{R}}^{3\times 4}$ 为：

$$X=\left[\begin{array}{cccc}1& 0& 1& 0\\ 0& 1& 1& 0\\ 1& 1& 0& 1\end{array}\right]$$

经过线性投影 $Q_{1:3}=X{W}_Q$ ， $K_{1:3}=X{W}_K$ ， $V_{1:3}=X{W}_V$ ，得：

$$Q_{1:3}=K_{1:3}=V_{1:3}=X$$

模型将 $K_{1:3}$ 和 $V_{1:3}$ 写入当前请求的 KV Cache，再做带因果掩码的自注意力：

$$S=\frac{Q{K}^{\mathrm{\top }}}{\sqrt{d_h}}+M$$

其中 $d_h=4$ ， $M$ 为因果掩码（不允许泄露的未来位置为 $-\mathrm{\infty }$ ），保证不能看到未来 token。代入数值得：

$$S=\left[\begin{array}{ccc}1& -\mathrm{\infty }& -\mathrm{\infty }\\ 0.5& 1& -\mathrm{\infty }\\ 0.5& 0.5& 1.5\end{array}\right]$$

对每一行做 Softmax，得到注意力权重：

$$A=\text{softmax}(S)=\left[\begin{array}{ccc}1& 0& 0\\ 0.378& 0.622& 0\\ 0.212& 0.212& 0.576\end{array}\right]$$

注意力输出 $O$ 为：

$$O=AV=\left[\begin{array}{cccc}1& 0& 1& 0\\ 0.378& 0.622& 1& 0\\ 0.788& 0.788& 0.424& 0.576\end{array}\right]$$

在真实模型中， $O$ 还会经过输出投影、残差、归一化和 FFN 等，得到各位置的最终隐藏状态 $h_1,h_2,h_3$ ，预测下一个 token 只用最后一个位置的隐藏状态 $h_3$ ：

$$z=W_{\mathrm{LM}}{h}_3+b,z\in {\mathbb{R}}^{10}$$

$z$ 是词表上的 logits，经 Softmax 得到概率分布，假设部分结果为：

候选 token	概率
are	0.05
great	0.08
models	0.12
very	0.63

采用贪心解码时，概率最高的 “very” 成为第一个生成 token，即序列中的第 4 个 token。若改为随机采样，则按该分布抽样，不一定取到最高概率项。

至此，Prefill 完成了两件事：

• 为 Prompt 中全部 token 构建初始 KV Cache；
• 用 Prompt 最后一个位置的隐藏状态，预测第一个新 token。

3.2 Decode

进入 Decode 后，模型把刚刚得到的离散 token “very” 作为下一步输入。送入模型的不是 Prefill 的 $h_3$ ，而是 “very” 的 token id 经 embedding 得到的向量。为方便计算假设：

$$x_4=\text{embedding}(\text{“very”})=\left[\begin{array}{cccc}0.82& 0.726& 0.548& 0\end{array}\right]$$

在 $x_4$ 本次设定中经过权重投影得到：

$$q_4=k_4=v_4=x_4=\left[\begin{array}{cccc}0.82& 0.726& 0.548& 0\end{array}\right]$$

将新算出的 $k_4$ 、 $v_4$ 追加到历史 KV Cache：

$$K_{1:4}=\left[\begin{array}{cccc}1& 0& 1& 0\\ 0& 1& 1& 0\\ 1& 1& 0& 1\\ 0.82& 0.726& 0.548& 0\end{array}\right],V_{1:4}=K_{1:4}$$

当前 $q_4$ 与缓存中截至位置 4 的全部 Key 计算注意力，再对全部 Value 加权：

$$a_4=\text{softmax}\left(\frac{q_4{K}_{1:4}^{\mathrm{\top }}}{\sqrt{d_h}}\right),o_4=a_4{V}_{1:4}$$

注意：Decode 单步的 Query 只有一行，不必再额外加掩码。

$o_4$ 经后续处理得到 $h_4$ ，再经 LM Head 与采样得到第 5 个 token（文中假设为 “much”）。之后每生成一个新 token，都重复：

$$\text{新 token id}\to \text{embedding}\to q_t,k_t,v_t\to \text{追加 }{k}_t,v_t\to \text{用 }{q}_t\text{ 读历史 KV}\to \text{计算预测下一个 token}$$

从逻辑上看，普通自回归 Decode 中的 KV Cache 是随生成逐步追加的。真实系统里，前缀缓存、滑动窗口、推测解码以及 Cache 淘汰等机制可能涉及分页、共享、回滚或回收，那么追加并不总是对应一块连续增长的显存。

3.3 请求结束

当 LLM 生成 EOS、达到最大输出长度，或请求被取消时，本次生成结束。推理引擎会减少该请求所持有的 block/page 的引用计数，降为 0 的归还到 GPU 全局空闲池。

若启用了 Prefix Caching、RadixAttention 等优化方法，缓存结构会继续引用可复用前缀对应的 block（含本请求新写入、可供后续请求命中的 KV）；或者这些 block 仍留在 GPU KV 池中，直到按策略淘汰后再归还空闲池。

至此，一次请求中 KV Cache 的生命周期可概括为：

$$\text{分配}\to \text{Prefill 批量写入}(\mathrm{命}\mathrm{中}\mathrm{前}\mathrm{缀}\mathrm{可}\mathrm{跳}\mathrm{过}\mathrm{部}\mathrm{分}\mathrm{计}\mathrm{算})\to \text{Decode 反复读取并追加}\to \text{释放回空闲池或保留等待复用}$$

注意：block/page 是 KV Cache 的分页管理单位。

4 Naive KV Cache 显存占用分析

前面分析了 KV Cache 的重要作用及其在整个请求处理过程中的变化。之所以许多推理引擎会重点优化这一部分，关键原因在于它的显存占用。以下给出后续分析所需的符号定义：

• $B$ ：请求数，即 batch size；
• $T$ ：每个请求的有效 token 数；
• $L$ ：transformer 层数；
• $n_{\mathrm{kv}}$ ：KV 头数；
• $d_h$ ：每个头的维度；
• $s$ ：每个数据元素占用的字节数；
• $l$ ：Decode阶段生成序列长度。

1.Prefill阶段构建的 KV Cache 显存占用

每一层、每一个 token 要保存一份 K 和一份 V，因此其总的显存占用表示为：

$${\text{KV}}_{bytes}=B\times T\times L\times 2\times n_{\mathrm{kv}}\times d_h\times s$$

如果不同请求的长度为 $T_1,T_2,\dots ,T_B$，则是：

$${\text{KV}}_{bytes}=L\times 2\times n_{\mathrm{kv}}\times d_h\times s\times \sum _{b=1}^B{T}_b$$

2.Decode阶段构建的 KV Cache 显存占用

每一层、每一个新生成的 token 要保存一份 K 和一份 V，因此其新增显存占用表示为：

$$K{V}_{bytes}=B\times l\times L\times 2\times n_{\mathrm{kv}}\times d_h\times s$$

若各请求生成长度不同，更准确为：

$$K{V}_{bytes}=L\times 2\times n_{\mathrm{kv}}\times d_h\times s\times \sum _{b=1}^B{l}_b$$

Decode 结束后的总 KV Cache 显存占用为：

$$K{V}_{bytes}=B\times (T+l)\times L\times 2\times n_{\mathrm{kv}}\times d_h\times s$$

其中，如果生成的请求序列长度不一致时把 $T+l$ 换成 $\sum _{b=1}^B{l}_b+T$ 即可。

注意：公式中的因子 2 已经表示 K 和 V 两份张量。实际引擎中还会有 Prompt Caching、Prefix Caching 等因素影响两个阶段的显存占用，但这里为方便分析简化，不考虑这些优化，上述均为理论占用。

---

根据前面的分析，下面以常见的 Qwen3-4B-Thinking-2507 配置为例进行估算。该模型配置为：transformer 层数 $L=36$ ，KV 头数 $n_{\mathrm{kv}}=8$ ，每个头的维度 $d_h=128$ ，数据类型为 bf16。为突出 KV Cache，以下仅计算其理论稠密显存占用：

1.Prefill 阶段

处理 1 个请求、序列长度（上下文长度） $T=100$ 时，构建的 KV Cache 占用为：

$${\mathrm{Size}}_{\mathrm{prefill}}=2\times 36\times 100\times 8\times 128\times 2=\mathrm{14,745,600}\mathrm{B}\approx 14.06\mathrm{MB}$$

2.Decode 阶段

在 Prefill 结果基础上逐 token 生成，每生成 1 个新 token即 $l=1$ ，新增占用为：

$${\mathrm{Size}}_{\mathrm{new}}=2\times 36\times 1\times 8\times 128\times 2\approx 0.141\mathrm{MB}$$

Decode 1 步后的总占用（Prefill 已有 + 新增）为：

$${\mathrm{Size}}_{\mathrm{one}}=2\times 36\times (100+1)\times 8\times 128\times 2\approx 14.20\mathrm{MB}$$

注意：Decode 是逐 token append，总占用随生成长度 l 线性增长。

假设 Decode 阶段最终生成长度为 $l=200$ ，则 KV Cache 总占用为：

$${\mathrm{Size}}_{\mathrm{total}}=2\times 36\times (100+200)\times 8\times 128\times 2\approx 42.19\mathrm{MB}$$

将上述结果置于不同场景下即设置不同的Prefill长度，可以得到更直观的对比。以下计算均取 $B=1$ ，采用理论稠密显存占用进行测算：

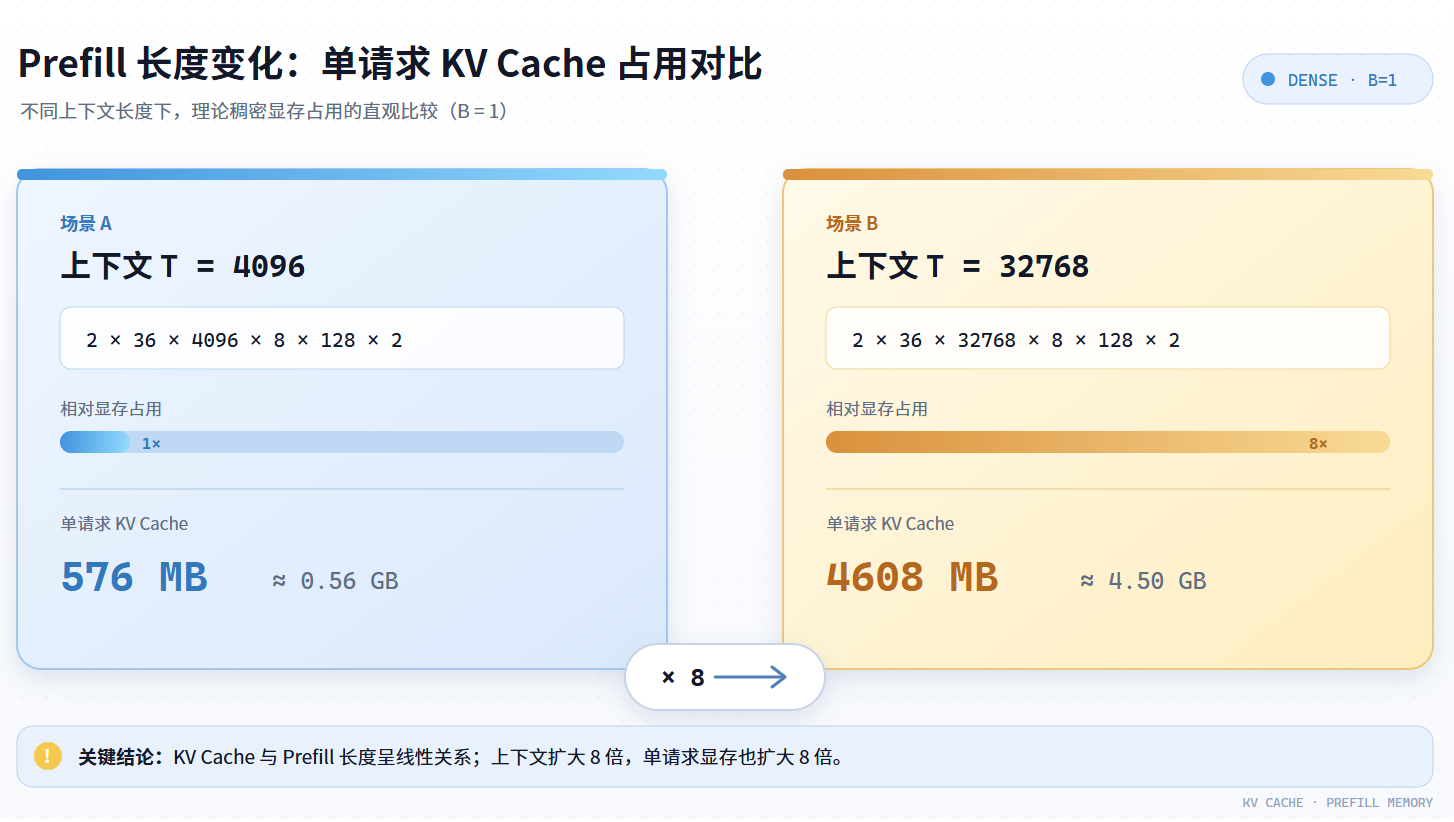

图 3. 单请求不同场景 KV Cache 的占比

单个 Qwen3-4B-Thinking-2507 请求从 4K 增长到 32K 时，理想化 KV Cache 从约 $0.56\mathrm{GB}$ 增加到约 $4.50\mathrm{GB}$ 。若同时处理 8 个满 32K 上下文请求，仅 KV Cache 就约为 $36\mathrm{GB}$ ，这还没有计入模型权重和其他开销。而模型权重约为：

$$\text{weight}=2\times 4\times {10}^9\approx 7.45\mathrm{GB}$$

对单条短上下文请求，模型权重仍是主要显存占用；当上下文很长或并发请求较多时，KV Cache 会迅速超过权重，成为显存主导。Decode 阶段的中间激活等临时占用通常相对较小。因此从数据来看，KV Cache 会成为长上下文瓶颈的原因主要有：

• 推理时的激活值通常是临时的：优化实现中，系统只保留当前层和当前计算所需的中间结果，算完后即可复用或释放。KV Cache 则必须跨 Decode step 持久保存，并且按层、按 token 近似线性增长。

• 真实的实现中，激活值还会受到 FlashAttention、融合算子、临时 workspace 和 batch 形状的影响，但其规模通常远小于需要长期驻留的 KV Cache。

概括来说就是——激活值更多是当前计算流动、规模较小的临时工作区；KV Cache 是每个请求都要长期占据 GPU 显存的历史状态。

但是真实场景中的 LLM 推理服务通常会持续运行并且会同时处理多个请求，那么 GPU 显存会被模型权重、KV Cache、workspace 和临时激活等长期占用，容易出现 OOM 的情况。接下来我们会一起聚焦于多请求场景下的显存、传统 Cache 管理问题。

5 多请求下的显存与传统 Cache 管理问题

单请求场景下，使用一块连续张量保存该请求的 KV Cache，分配、追加和释放都相对简单。但在多请求场景中，如果仍为每个请求，单独分配一块连续显存，并让这块区域随序列长度增长，传统的连续分配方式会出现以下问题：

• 显存碎片与预留浪费。 请求的长度和生命周期各不相同，动态分配和释放容易留下大小不匹配的空闲区；如果按最大上下文长度预留空间，又会为尚未生成的 token 提前占用显存。若连续区域需要扩容，还可能触发重新分配和数据复制。
• 无法共享重复前缀。 多个请求往往带有相同的 system prompt 或对话前缀。彼此独立的 Cache 会重复保存同一段 K、V，公共前缀越长，重复占用就越明显。
• 调度与回收复杂。 请求的加入、退出、抢占和恢复都需要同步维护显存容量、Cache 位置、优先级与延迟目标；当 Cache 分散或需要扩容时，还会增加回收、搬移和元数据管理的开销。
• 不利于高效支持 Continuous Batching。 Continuous Batching 要求在每轮 Decode 中动态加入新请求并移除已完成请求。连续存储并非不能实现这一机制，但需要额外维护变长请求的地址和长度信息；若批处理内核使用规则的矩形张量，通常还要按最大长度填充，带来无效计算和空间浪费；若为了保持紧凑布局而重新组织请求，则会引入 gather、重排或数据搬移开销。

这些问题说明，KV Cache 管理不能只把每个请求视为一块独立的连续张量，而需要更细粒度的 block/page 分配、回收和调度，并尽可能复用相同的前缀。

6 总结与测试题

6.1 课程总结

本章从 Attention 出发分析 KV Cache 的生命周期与显存占用，并认识到其在长上下文、多请求场景下带来的显存与管理压力，因此 KV Cache 的高效组织与管理会成为推理引擎重点关注的优化方向。

6.2 测试题

1.在 Full Attention 的推理过程中，KV Cache 分别来源于哪些计算，它的作用是什么？

提示：结合 Attention 公式，分 Prefill、Decode 两个阶段说明。

2.描述一个请求从接收到生成结束，KV Cache 经历了怎样的完整生命周期？

提示：可按分配、Prefill 写入、Decode 读取与追加、请求结束这四个阶段展开。

3.显存占用计算，假设处理单个请求，输入上下文长度 $T=200$ ，最终输出序列长度 $l$为 100 。使用 Qwen2.5-1.5B 的配置计算：

• Prefill 结束时的 KV Cache 占用；
• Decode 每生成 1 个 token 新增的占用；
• 生成结束后的总占用。

并简要对比分析这些数值说明了什么。

提示：注意区分 Prefill 总量、Decode 增量与最终总量。

4.在多请求并发场景中，若仍采用为每个请求分配连续显存的 naive 管理方式，会带来哪些主要问题？

提示：从显存碎片与预留浪费、动态加入/退出请求的开销等角度考虑。

5.KV Cache 在请求结束前会随生成长度线性增长，对 GPU 显存构成显著压力。是否可以考虑将部分或全部 KV Cache 放到 CPU 内存，这样做有哪些潜在收益与代价？

提示：考虑显存压力缓解与容量扩展的好处，同时延迟对 Decode 吞吐的影响等。
