第 8 章 RadixAttention 与前缀缓存

在上一部分中，我们介绍了通过分页高效管理 KV Cache 内存分配、减少碎片的方法。本章进一步聚焦 LLM 在线推理中的实际问题：不同请求之间的 KV Cache 能否跨请求共享复用，以进一步降低显存开销？答案是肯定的，这可通过前缀缓存（Prefix Cache）实现——对具有共同前缀的请求直接复用已计算的 KV 状态。而 RadixAttention 则更进一步，使用 Radix Tree 将 KV Cache 的物理块映射、高效前缀匹配、与调度器的协同以及 LRU 淘汰策略有机整合，形成一套自动化、token粒度的共享机制。

1 本章学习目标

这一章从传统 KV Cache 管理所遗留的问题出发，到 Prefix Cache 的出现，进一步探讨这个方法如何支撑 LLM 推理过程中的 KV Cache 高效管理。读完本章后，我们应该能清楚以下问题：

传统管理的 KV Cache 在请求结束后会留下哪些问题？
为什么可以直接复用的是前缀，而非任意片段？
为什么采用路径压缩的 Radix Tree，比逐 token 的普通 Trie 更适合管理共享前缀？
最长前缀匹配、插入、分叉与节点分裂的完整流程是什么，以及能否用一个简单例子从头推导出来？
Radix Tree 节点中保存了什么信息？逻辑 token 序列与 KV Cache Pool 中物理缓存槽位之间是如何对应的？
在完整 RadixAttention 缓存管理的生命周期中，match、schedule、lock、evict 与 free 等关键操作分别扮演什么角色、如何衔接变化？

2 从 KV Cache 到 Prefix Cache

在 PartⅠ 的第 4 章中，我们已经介绍过采用 Full Attention 的 LLM 在推理过程中 KV Cache 的生命周期、显存占用，以及传统 KV Cache 管理方案所面临的问题。接下来，我们先对这些内容进行简单回顾。

2.1 传统 KV Cache 的局限

传统 KV Cache 的核心收益：避免在 Decode 阶段对历史 token 的 Key/Value 进行重复计算，从而大幅降低自回归生成时的计算量。

但是在过去许多基础实现里，KV Cache 的生命周期与单个请求严格绑定——请求到达时分配显存，请求结束时全部释放。

这就会带来一个明显问题，可能出现跨请求重复计算的情况：在线 LLM 推理服务中，大量请求往往共享相同的 system prompt、工具描述（例如每个请求都以“你是一个专家”开头）......若每个请求都独立计算一遍完整的 prefill，就会造成大量冗余计算。

为了解决刚才提到的问题，前缀缓存（Prefix Cache）应运而生。其核心思路是改变 KV Cache 的所有权：不再把缓存绑定到单个请求，而是归属到一段可复用的 KV 前缀序列上。请求结束后，对应的 KV 块可以继续保留在共享缓存池中，由淘汰策略决定何时释放。

这就自然出现一个关键问题：为什么只能复用前缀，而不能复用任意位置的片段？

2.2 Prefix Cache 的核心原理

对于每个 token，其生成所依赖的隐藏状态都只能访问该位置及其左侧的序列信息，这一约束由因果注意力机制保证。

训练时，对整段序列做一次前向，必须加因果掩码位置 $i$ 只能看到 $0 \dots i$ ，不能看到未来 token：

h_{i} = Attention (q_{i}, K_{0 : i}, V_{0 : i})

这里是带因果掩码的单向自注意力。

推理时：

Prefill 对整段输入 prompt 并行计算，后面的 prompt token 已经在序列里，因此必须加因果掩码。
Decode 每次只计算当前新 token，未来 token 尚未生成，因果性由先写入历史 KV、再计算当前 token的过程本身保证，通常不必再显式加三角掩码。

从第一层注意力开始， $h_{i}$ 已经融合了从序列起点到当前位置的信息，再经线性投影得到的后续层 $K_{i}$ 、 $V_{i}$ 也就携带了这段前缀。因此，当前面任意一个 token 不同时，后续位置对应的 KV 都会变。

注：这里在考虑 Prefix Cache 可行性原理的时候，分别考虑了 Prefill、Decode 两个阶段。但是跨请求前缀匹配通常在进入 Prefill 阶段进行，以跳过重复计算；Decode 阶段不再匹配，仅复用已有 KV 以及追加新的 KV。

举例：

请求 A ["天气", "很", "好"]
请求 B ["心情", "很", "好"]

两者虽然具有相同的后缀 ["很", "好"]，且“很”、“好”在序列中的位置相同，但 A 中“很”的左侧上下文是“天气”，B 中则是“心情”。由于 Transformer 的隐藏状态会逐层融合左侧上下文信息，因此随着网络层数增加，进一步会使后续层对应的 K、V 不同，那么就无法直接跨请求复用这段后缀的 KV Cache。

即使不考虑位置编码，后续层的隐藏状态也会因左侧上下文不同而产生差异，因此能够直接复用的仍然是完整一致的前缀。加入 RoPE 等位置机制后，Q/K 还会显式依赖 token 的位置，使相同 token 在不同绝对位置时也不能直接复用。

分析完只能复用前缀的原因后，我们先来认识 RadixAttention。至于如何实现跨请求的 KV Cache 复用，将在后面结合 RadixAttention 的部分机制详细展开。

2.3 RadixAttention 与 Attention

RadixAttention 这个名字容易让人误以为其改动了模型内部的注意力计算，但实际公式与计算流程完全不变，它只是一套高效的 KV Cache 管理与调度机制。即 Attention 计算仍使用原有公式，RadixAttention 的核心在于对 KV Cache 的组织与调度：

KV Cache Pool：在 GPU 上保存真实的 K、V 张量；
Radix Tree：将 token 序列映射到 Pool 中的物理索引，支持高效的前缀匹配、加入、节点分裂与淘汰；
Cache-aware scheduler：根据匹配结果安排请求顺序，使最近使用的共享前缀尽量保留在缓存中，从而提升命中率。

因此，RadixAttention 准确的定位是为注意力计算准备并管理可复用 KV 的缓存与调度层。

3 核心数据结构：Radix Tree

RadixAttention 的核心数据结构是 Radix Tree，即其本身只作为存储结构。它将各请求的 token id 序列组织为压缩前缀树，使相同前缀仅对应一份 KV Cache。这个结构在 Scheduler 中支持高效前缀匹配与策略调度，显著提升缓存命中率并降低显存占用。

3.1 Prefix Cache 对数据结构的要求

如果想要实现一个高效的前缀缓存，需要什么样的数据结构？可以从以下几个角度考虑：

快速最长前缀匹配：给定新请求的 token id 序列，能迅速找出与已有缓存共享的最长公共前缀，从而定位可直接复用的 KV；
高效动态加入与分裂：新序列到来时，能在尽量少改动现有结构的前提下加入新路径。当新序列只匹配某压缩边的一部分时，必须支持就地节点分裂，把公共前缀与后缀分开；
前缀共享、后缀独立：公共前缀对应同一份 KV，分叉后的不同后缀各自独立存储与计算，互不干扰；
空间紧凑：尽量减少元数据开销，避免为无分叉的长路径创建大量节点；

考虑到上述的需求，就自然会想到用树结构来管理 KV Cache，以实现 Prefix Cache。按 token id 序列组织的树能天然表达前缀共享关系，但具体形态差异很大：

结构	边标签	长单分支路径	前缀场景代价
普通树 / 自定义树	无统一约束	取决于具体实现	难以直接保证高效最长前缀匹配查询
逐 token Trie	1 个 token	每个 token 一个节点	逻辑简单，但节点与指针开销大
Radix Tree	一段 token	压缩为一条边 / 一个节点	节点少；仅在真正分裂时需要 split

虽然普通 Trie 天然支持前缀查询，但每条边通常只对应一个 token。LLM 的 prompt 有可能会达数百到数万 token，若逐 token 建节点，会产生大量的对象、指针和遍历开销；而 Radix Tree 将连续无分裂的 token 序列压缩进单条边，只在真正需要分裂的地方创建结构节点，因此更适合 Prefix Cache 的场景。

3.2 基本的组成

一个 Radix Tree 节点的基本组成包括父节点指针、子节点字典、用于从 key Tensor 中提取子节点索引的 key_fn，以及该节点自身的 _key、_value 张量和长度，其中的结构表示为：

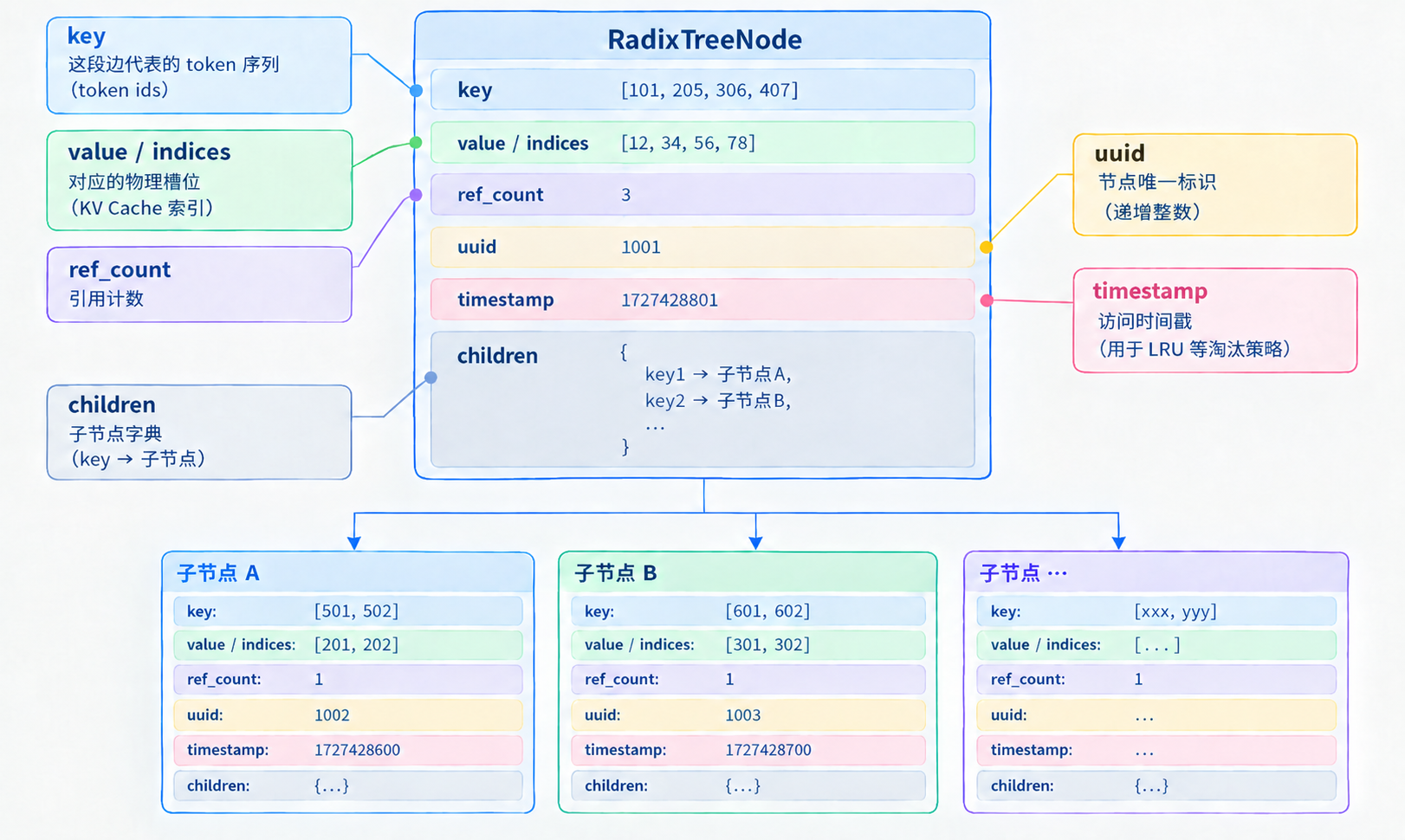

图 1. RadixTreeNode结构示意图

定义表示：

python

class RadixTreeNode:
    def __init__(self, key_fn: KEY_FN) -> None:
        self._parent = None
        self.children = {}       # 子节点字典
        self.key_fn = key_fn     # 从 key tensor 提取“子节点序列索引”的函数
        self.ref_count = 0       # 引用计数
        self.uuid = counter
        self.timestamp = tic or time.monotonic()  # 节点访问时间戳

        self._key: torch.Tensor
        self._value: torch.Tensor
        self._length: int

需要注意的是：

len(node.key) == len(node.value)：每个逻辑 token id 都有对应的物理缓存位置，K/V 一一对应；
在节点的 __init__ 中，_key、_value、_length 仅做类型注解，不赋实际值，后续通过专门方法赋值，方便在新节点加入或匹配过程中的节点分裂时灵活设置内容；
根节点为空，不保存任何信息；每个节点则通过简单递增的整数生成唯一的 uuid 来进行区分。

代表的完整 token id 序列是从根到该节点路径上所有 _key 的拼接，对应的物理缓存位置则是同一路径上所有 _value 的拼接。

除了节点本身的基础字段外，还有一些方法用于管理树结构（参考 mini-sglang ）：

方法	作用
set_key_value	设置节点的 key 和 value
set_parent	设置节点的父节点
length / parent / value	获取节点长度、父节点、value
is_root / is_leaf	判断是否为根节点或叶节点
get_match_len	获取与输入的最长公共前缀长度
split_at	在指定位置进行分裂

那么这些组成部分如何共同参与 Prefix Cache 对 KV Cache 的优化管理？

3.3 新节点加入、最长前缀匹配与分裂

当新请求到达时，系统将当前请求的 token id 序列与已有历史 KV Cache 对应的 token id 序列进行最长公共前缀匹配，并根据匹配结果决定后续操作：

继续向后匹配：如果新请求的 token id 序列与当前节点的 token id 序列在某一段完全一致，则沿着这条公共前缀路径继续向下匹配，尽可能复用已有的 KV Cache。
分裂：如果在匹配过程中出现 token id 不一致，且匹配长度满足 0 < match_len < node.length ，则需要在第一个不相同的位置对当前节点进行分裂。分裂后，公共前缀部分继续共享，分歧后的部分各自独立存储。

在缓存仍然驻留且上下文配置兼容的情况下，每个节点对应的 token id 序列只需计算一次；若对应缓存节点被淘汰，后续请求再次命中该前缀时仍需重新计算。

为更直观地理解 Radix Tree 的构建过程，先把 Prompt 通过 tokenizer 转成 token id 序列。假设有 3 个请求，按 A → B → C 的顺序依次加入：

请求 A：“你好，世界！” --tokenizer-->[101, 11, 12, 21, 22]
请求 B：“你好，川西~” --tokenizer-->[101, 11, 12, 31, 32]
请求 C：“你怎么样？” --tokenizer-->[101, 11, 99]

假设先处理请求 A，且本例中每个 token id 对应一个物理槽位：

A = [101, 11, 12, 21, 22]

经过线性投影处理得到的 KV 被写入物理槽位[p0, p1, p2, p3, p4]及对应的 value 。树为空，所以这里只有一个压缩节点：

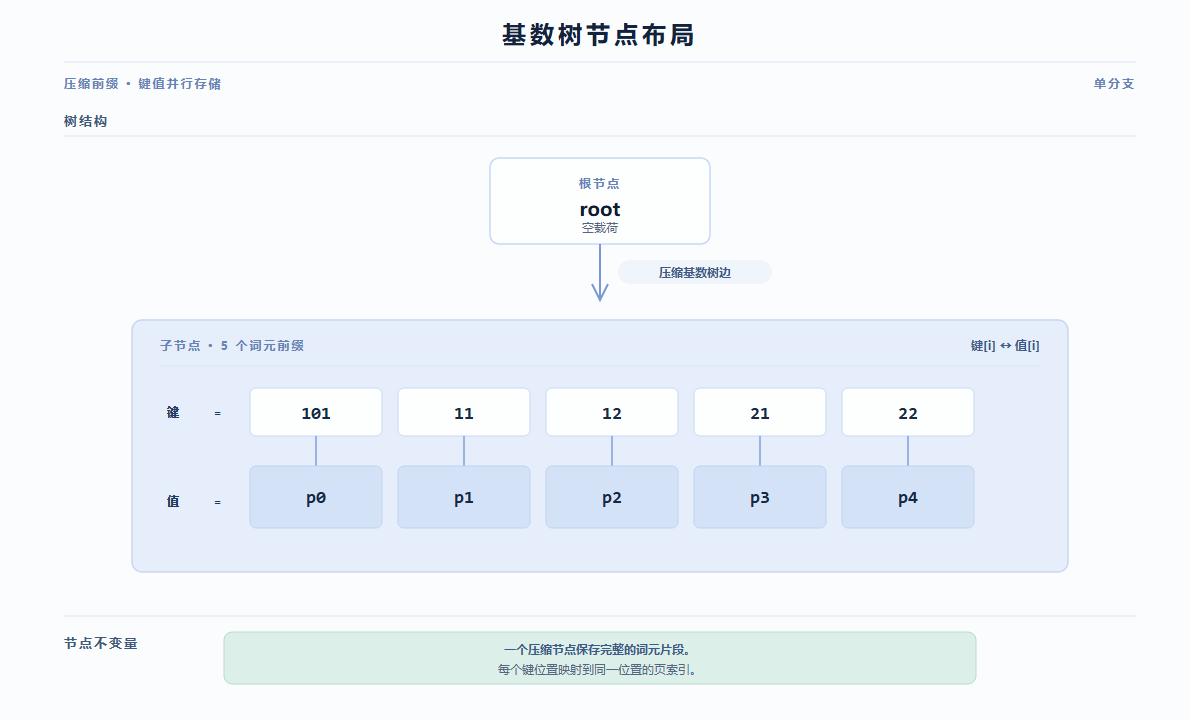

图 2. Radix Tree初始化构建

第二个处理的请求 B 为 $[101, 11, 12, 31, 32]$ 。先与现有节点逐 token id 比较，得到最长公共前缀长度为 3 （ $[101, 11, 12]$ ）。分歧发生在节点内部且不能覆盖原节点，因此需要在第 3 个位置处分裂原节点：

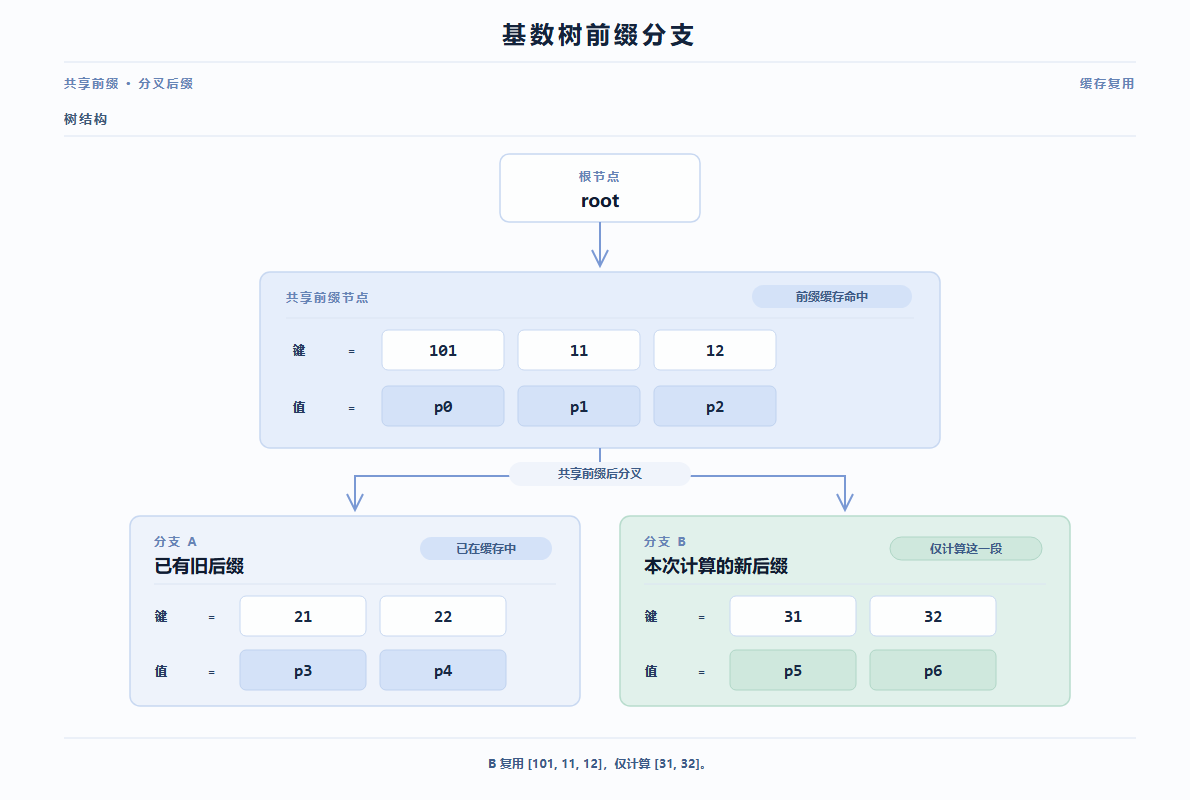

图 3. Radix Tree节点分裂

注：分裂只重组树的元数据。共享前缀仍指向原来的物理槽位 [p0, p1, p2]，不需要再复制一次共享前缀部分。

第三个请求 C 为 $[101, 11, 99]$ 。进入当前首节点后，仅匹配前 2 个 token id （ $[101, 11]$ ），因此需要再次在第 2 个位置处对节点进行分裂：

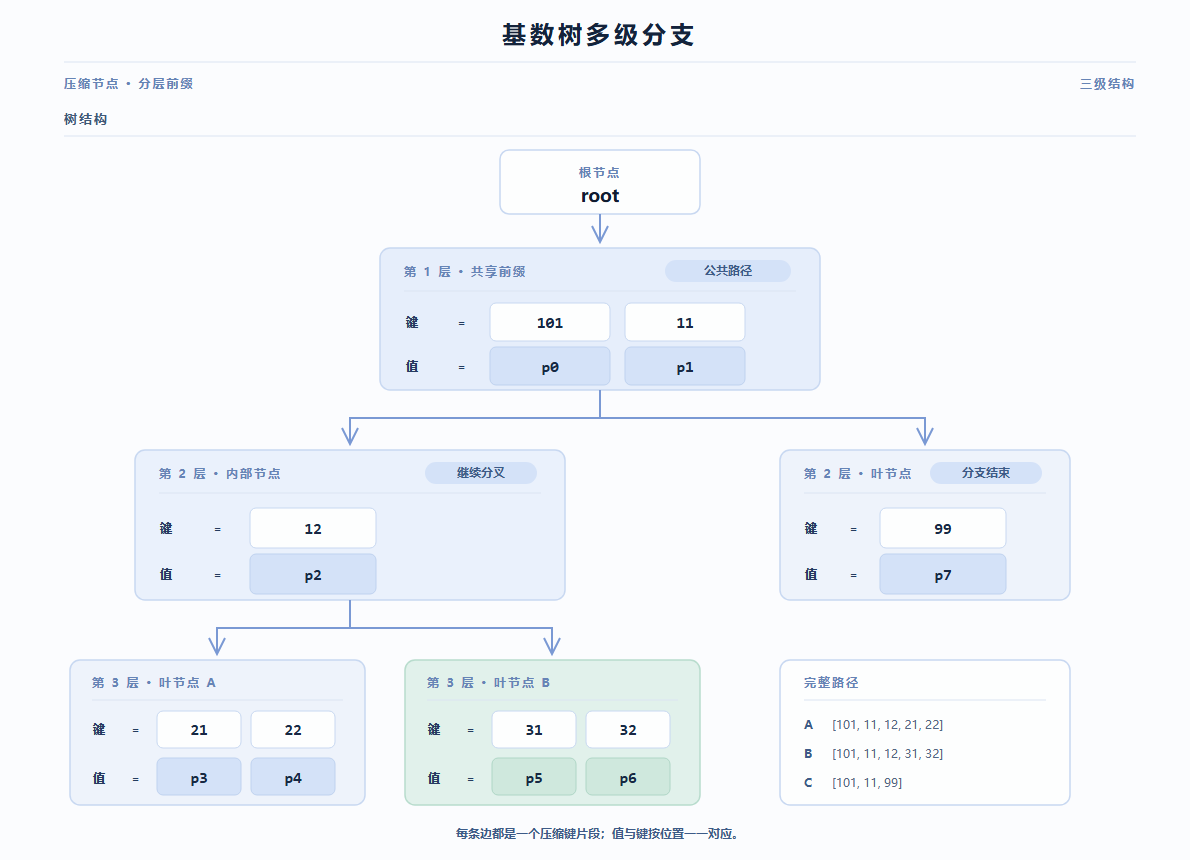

图 4. Radix Tree多级分支

至此，所有的关键操作都出现了：

新节点加入：请求都需要添加新的节点和物理槽位，第一个处理的请求会直接添加到根节点后面，而后续处理的节点会先与之前已有节点的 token id 序列进行最长前缀匹配。
最长前缀匹配：请求 A、B、C 共享最长前缀 [101,11]，那么对应部分的 KV Cache 可以直接复用，不需要重新计算；
节点分裂：以请求 A 为例，原来的 [101, 11, 12, 21, 22] 最后被拆成 [101,11] 与 [12]、[21,22]。

通过前面的例子，我们已经完整走通了构建 Radix Tree 的核心工作流程，这也是 RadixAttention 实现 KV Cache 管理的基础。

相关实现可参考代码分析部分。

4 Radix Tree 如何支撑 Prefix Cache

第 3 节聚焦 Radix Tree 的构建。本节进一步分析其与 KV Cache Pool、调度器及物理内存管理的协同，从而实现缓存的匹配、复用、保护与淘汰。

4.1 Radix Tree 与 KV Cache Pool 的联系

在建立 Radix Tree 与 KV Cache Pool 的联系时，有三类关键数据对象发挥着重要作用：

对象	保存内容	所在位置与作用
Radix Tree 的 key	token id 序列	逻辑索引，用于判断两个请求是否共享前缀
Radix Tree 的 value	token slot / page indices	地址索引，指向 KV Cache Pool 中对应的存储位置
KV Cache Pool	每一层的 K、V 张量	GPU 上真正参与 Attention 计算的数据

注：为了便于管理 KV Cache 的存储，通常会把 K/V 进行分页存储。SGLang 的相关实现正是采用了这种方式。

需要注意的是 Radix Tree 本身并不保存巨大的 K、V 张量，它只维护 token id 序列与物理地址之间的映射关系。

接下来通过一个具体示例，说明 Scheduler 如何借助上述映射关系实现 KV Cache 的高效管理。

4.2 从到达到请求结束的缓存生命周期

前置概念说明：

page：KV Cache 分配和回收的基本单位；一个 page 通常包含 page_size 个 token slot；
token slot：一个 token 在 KV Cache Pool 中对应的物理存储位置或索引；
page table：记录请求逻辑 token id 位置到物理 page 的映射。具体映射粒度取决于实现；
free list：保存当前尚未分配、可以用于存储新 KV 的物理 page。不同实现中可能命名为 free_pages、release_pages 或其他名称；
ref_count：记录活动请求或缓存句柄对某个 Radix Tree 节点的引用数量。加锁和解锁时，通常会沿当前节点向根节点更新引用计数；
handle：缓存句柄，记录匹配到的 Radix Tree 节点相关信息，后续用于获取对应的物理索引，以及执行 lock/unlock 操作。

在示例中，假设 Radix Tree 结构已稳定，历史请求已在 Radix Tree 中形成共享前缀 $S$ ，且每个 token id 对应一个物理槽位。后续过程主要参考 mini-SGLang 的实现（辅助参考 SGLang 的部分代码）：

$S = [900, 10, 11, 12]$
$S$ 的 KV： [p0, p1, p2, p3]
$S$ 对应的树节点：ref_count = 0，last_access_time 较早

当前还需要处理的两个请求为：

请求	Prompt	匹配结果	本次还需计算
R1	[900, 10, 11, 12, 31, 32]	cache_hit_len = 4, value = [p0, p1, p2, p3]	[31, 32]
R2	[900, 10, 11, 12, 41, 42, 43]	cache_hit_len = 4, value = [p0, p1, p2, p3]	[41, 42, 43]

设 KV Cache Pool 当前 free list 中可用槽位有限，下面先让一个请求进入一个运行批次，处理 1 个请求的流程（另一个请求的处理流程同理）如下：

Step1 Match 产生候选信息。R1/R2 的匹配结果包含 cache_hit_len = 4、节点 handle 以及物理索引 [p0, p1, p2, p3]。

此时 R1/R2 尚未对这些页加锁，这些路径理论上仍可能被淘汰，因此“匹配到”不等于“已经安全持有”。

其中，handle 主要保存两样东西：
指向的树节点（匹配到的那个 node）；
当前请求持有的共享前缀长度.
handle 相当于一把“钥匙”：记录“我匹配到了哪个节点、锁定了多长前缀序列”，为后续 page table 写入与 lock/unlock 提供信息。

Step2 Schedule 决定谁先运行。

在 mini-sglang 中，调度按 pending_list 的到达顺序依次尝试添加请求，直到 token budget 或资源不足为止，没有 prefix-aware 的复杂策略。

而在完整 SGLang 中，调度器会比较命中长度、后缀长度与资源需求。SGLang 的调度策略分为两类：

前缀感知：lpm、dfs-weight、hrrn、shortest-prefill-first 等，优先长共享前缀、按树 DFS 权重、或让更短未缓存工作先跑；
不感知前缀缓存：fcfs（先到先服务）、lof（最长输出优先）、random、routing-key 等。

这里假设采用 shortest-prefill-first，两者共享前缀相同，R1 未命中后缀更短（只需两个新槽位），于是优先选中处理 R1，R2 则是留在等待队列。调度阶段还可能做 in-batch 前缀检查，避免同一 batch 内重复计算相近前缀。

Step3 Lock 把候选变成受保护的引用。R1 进入批次计算前，对匹配节点调用 lock 相关函数：

从该节点向根逐级 ref_count += 1 ；
对应 token id 序列从 evictable_size 移入 protected_size，并从可选淘汰叶子集合中更新状态。

共享前缀 [900, 10, 11, 12] 因此受到保护。命中前缀的索引写入请求的 page table，但加锁本身只负责保护，不负责分配新的 page 。

Step4 Allocate 为未命中部分只申请缺口。R1 的未命中后缀长度为 2，于是从 free list 分配 [p6, p7]，page table 变为 [p0, p1, p2, p3, p6, p7]。若空闲不足，分配器会先请求 CacheManager ，拿到一定量的释放物理空间后再继续分配。

注：这个过程中不会*重新申请已经命中的 [p0, p1, p2, p3] 物理空间*。

Step5 Insert 把新计算结果变成共享缓存。Prefill 完成后，用 R1 的 token id 序列与 page table 更新树。已有的 $S$ 节点继续复用，只在其下新增：

[31, 32] \to [p 6, p 7]

这一步写入的是 token id 到物理地址的索引，不会复制 $S$ 的 KV。若 insert 发现部分前缀已在树中（竞争态），会对请求侧重复占用的索引立即做 free，避免池里留双份造成内存泄漏。

Step6 Unlock 与请求结束处理。完成 R1 的计算后，对匹配路径调用 unlock 的相关函数（ref_count -= 1）：

若某节点 ref_count 降为 0 ，则它直接变为可淘汰状态（进入 evictable_size）；
若 ref_count > 0，说明还有其他请求在用，不能被淘汰。

此时，对应的前缀部分引用次数变成 0 ，也不会被立即从共享前缀树中摘除以及释放相应的物理槽位。

Step7 空间不足时的 evict 与请求结束后的 free

evict（空间不足时）：当后续请求（如 R2）分配时发现 free 不够，调用 prefix_cache.evict。它只会挑选当前引用次数为 0 的叶子节点，按策略从树中摘除，并把对应 page 索引物理空间归还。（例如此时若 [31,32] 节点已无引用，就可能被选中，[p6, p7]对应就会被释放）
free（无策略归还）：
- Insert 阶段发现竞争态重复 page 时立即 free；
- 请求真正结束时，只 free 无法再加入树的非共享 token 序列，为了给处理其他请求腾出空间。

成功共享的前缀 page 不会在请求结束时被 free，只会 unlock ，等待后续空间压力触发或者淘汰机制 evict 才会被释放。

注：SGLang 的 evict 会按优先级摘除当前引用次数为 0 的叶子节点，并直接释放其物理空间；而 mini-SGLang 中的 evict 仅负责按策略摘除 ref_count == 0 的叶子节点并返回对应的物理索引 tensor ，实际释放空间则是由调度层完成。

整个过程可以概括为：

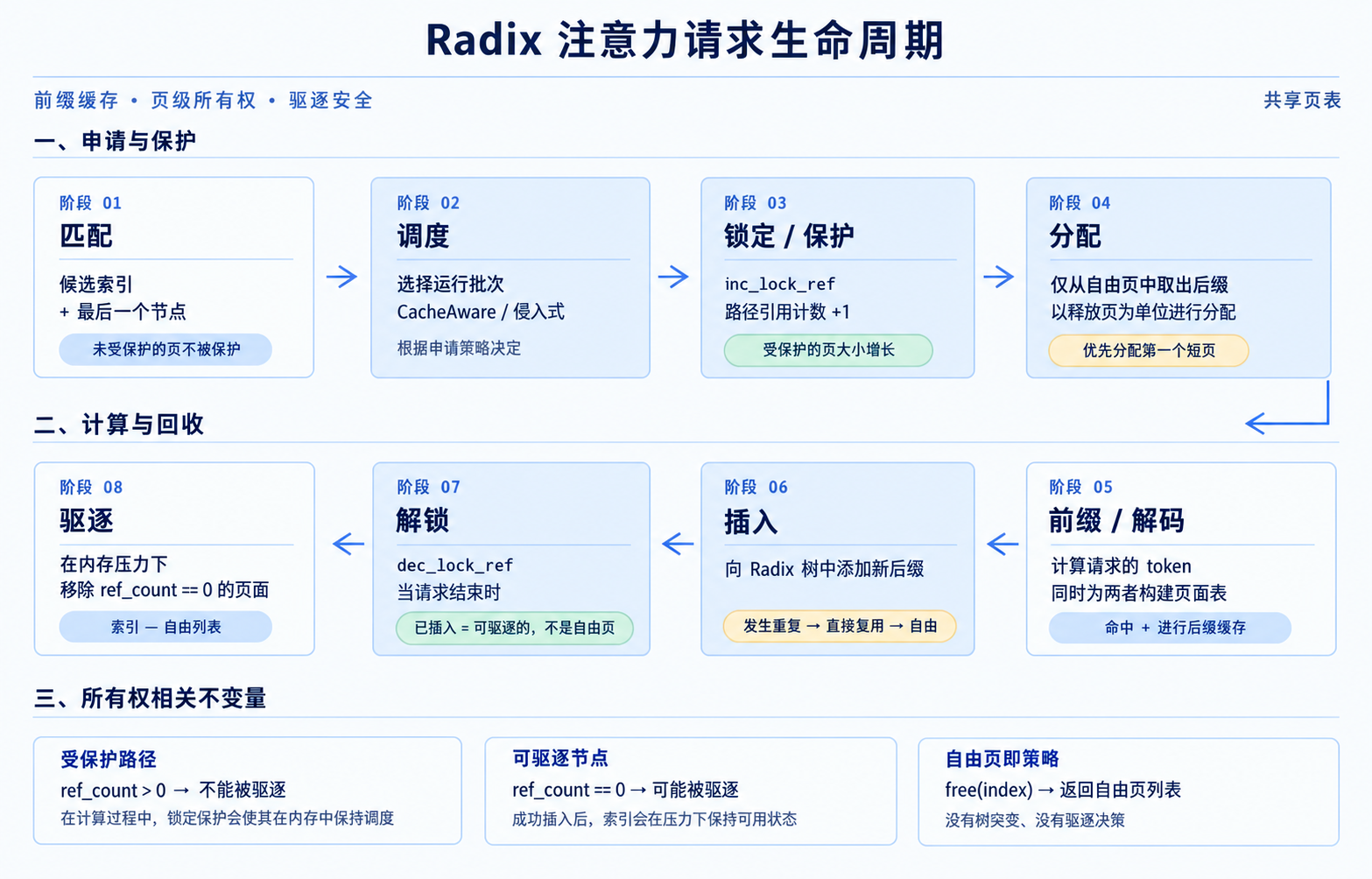

图 5. Radix Cache管理的生命周期

那么整个流程看下来，Prefix Cache 的“命中”只是生命周期的起点，还需要以下步骤：

Match 负责找到地址；
Lock 负责保证地址在使用期间有效；
Insert 负责把新结果加入共享索引，并回收重复占用的 page；
evict 与 free 决定 page 占用的物理空间是否被释放。

注：Prefill 和 Decode 使用同一张 page table 。默认会把 finished 时的 prompt+output 写入 Radix Tree，并通过 prompt 边界 split 方便后续按需淘汰生成部分，并非“只缓存 prompt、Decode 一律私有直接归还”。

Prefix Cache 管理的实现思路可以参考代码分析。

此外，SGLang 最新的 Unified Radix Cache 进一步优化了 KV Cache 管理（支持混合注意力模型），具体设计思路请参考这篇文章。

5 总结与测试题

5.1 课程总结

本章通过 A、B、C 三个请求的示例，介绍 Radix Tree 的构建过程，然后在树结构已建立的前提下再以 R1、R2 为例，分析从请求匹配、调度、加锁、物理空间分配，到结果加入、解锁和缓存淘汰的完整生命周期。

5.2 测试题

1.为什么 Prefix Cache 选用 Radix Tree（路径压缩），而不选择普通 trie？

提示：对比两种结构在节点数量、查找步数上的差异；结合 LLM 请求里系统提示、多轮对话等长公共前缀很常见的特点思考。

2.为什么在 Radix Cache 中，evict 只能从叶子节点开始，而不能直接淘汰内部节点或根节点？

提示：回顾 Prefix Cache 的核心优化——前缀复用。如果直接淘汰内部节点，会破坏所有以该节点为前缀的后续路径，导致已经计算好的共享 KV 无法再被其他请求命中。

3.调度过程中，evict 和 free 分别在什么场景下使用，二者有何本质区别？

提示：在 SGLang 相关实现中，两者最终都会释放物理 page但作用层次不同——一个是树节点的淘汰，一个是直接归还 page，使用时机也不同。
