8. 视觉感知

到上一章为止，机器人能听语言指令但还"瞎"——只能执行 walk(vx, wz, t) 这种盲走指令。这一章我们给它装上一只眼睛（MuJoCo 里的相机 sensor），让它通过图像找到并跟着一个目标移动；同时把"看见 → 定位 → 跟踪"包装成 §7 LLM 可以调用的新工具，整个课程的闭环到这里才合上。

本章目标

• 能在 MJCF 里正确配置 camera 和 sensor，从 Python 读到 RGB / Depth 帧
• 能用一个最简目标检测（颜色阈值 or YOLO 小模型）在图像里定位目标
• 能把图像平面的目标位置映射为机器人航向修正量
• 让 Pupper 追着一个移动的小球走

前置阅读

• 第 5–6 章（有步态才能谈"朝目标走"）
• 第 7 章（视觉将作为新工具接到 LLM agent 上）
• VLM · ViT 与视觉表征(可选延伸)

8.1 挂相机

在 MJCF 里给 torso 加一个 <camera> 节点就够了。Pupper 的相机一般装在前胸偏上、稍微往下俯角，让远处地面在画面里露出来：

<body name="torso" pos="0 0 0.18">
  <freejoint/>
  ...
  <camera name="head_cam"
          pos="0.10 0 0.06"             // torso 系下:前 10 cm,上 6 cm
          xyaxes="0 -1 0  0 0 1"        // x→世界 -y, y→世界 +z (向前看,正姿)
          fovy="60"/>                    // 垂直视场角 60°
</body>

这里先记住三个最容易调错的参数：

• mode 默认是 fixed，相机随父 body 走——这正是我们想要的"机器人视角"。mode="trackcom" 是把镜头钉在场景质心，仿真调试看全局可以临时切。
• fovy 60° 是仿真版的好默认值。真机 Pupper 用的是鱼眼镜头（视场角 150°+，但带强烈枕形畸变），所以 CS123 Lab 7 slides 里专门给了一段 unwarping 代码——仿真版直接用 pinhole 模型跳过这一步，等迁移到真机时再补。
• xyaxes 是相机坐标系的 x、y 轴在父 body 系下的方向，z 由叉乘自动给出。最容易翻车的地方：默认相机 +z 轴是"看向反方向"（OpenGL 风），第一次画面颠倒就是这里写错。

8.2 采集图像

新 API 直接用 mujoco.Renderer，不用再折腾 EGL 后端：

import mujoco, numpy as np

# 载入 MJCF，并创建一份可推进的仿真状态。
model = mujoco.MjModel.from_xml_path('pupper.xml')
data  = mujoco.MjData(model)

# 离屏渲染器：这里把相机输出固定成 320×240，方便后面做图像处理。
renderer = mujoco.Renderer(model, height=240, width=320)

# MJCF 里写的是相机名字，MuJoCo 渲染时需要先转成内部 id。
cam_id = mujoco.mj_name2id(model, mujoco.mjtObj.mjOBJ_CAMERA, 'head_cam')

def get_rgb():
    # 每次 render 前，都要用当前 data 刷新相机看到的场景。
    renderer.update_scene(data, camera=cam_id)
    return renderer.render()                     # (H, W, 3) uint8

def get_depth():
    # 深度图需要临时切到 depth 模式；用完再切回普通 RGB 渲染。
    renderer.enable_depth_rendering()
    renderer.update_scene(data, camera=cam_id)
    depth = renderer.render()                    # (H, W) float, 单位 m
    renderer.disable_depth_rendering()
    return depth

帧率方面：Renderer.render() 在 CPU 上 320×240 大约 5–10 ms，30 fps 完全够；4 路并行 env 训练时可以只在每隔 N 步调用一次相机，把视觉降到 10 Hz——和真机 Pupper 30 fps 相比也只是数量级差不多。

离屏 vs viewer：mujoco.Renderer 是离屏渲染（headless），不弹窗口。viewer 那一套（§4 实验里用过）是另一条路径，不能直接拿数组——拿数组就用 Renderer。

8.3 目标检测

方案 A：HSV 阈值（仿真首选）

仿真的好处是你完全控制目标颜色——给球贴个鲜红色 <material rgba="1 0.1 0.1 1">，HSV 阈值就能 30 行写完，每帧 < 1 ms：

import cv2, numpy as np

def detect_red_ball(rgb):
    # Renderer 给的是 RGB；OpenCV 的 HSV 阈值更适合做颜色分割。
    hsv = cv2.cvtColor(rgb, cv2.COLOR_RGB2HSV)

    # 红色在 HSV 里横跨 0 度，需要用两段区间拼成一个 mask。
    mask  = cv2.inRange(hsv, ( 0, 120, 80), ( 10, 255, 255))
    mask |= cv2.inRange(hsv, (170, 120, 80), (180, 255, 255))

    # 只取外轮廓；对单个红球来说，最大的连通区域就是候选目标。
    contours, _ = cv2.findContours(mask, cv2.RETR_EXTERNAL,
                                   cv2.CHAIN_APPROX_SIMPLE)
    if not contours:
        return None
    c = max(contours, key=cv2.contourArea)
    if cv2.contourArea(c) < 50:                  # 太小,大概率是噪点
        return None

    # 返回目标中心、宽高和粗略面积，后面的航向控制只需要 cx。
    x, y, w, h = cv2.boundingRect(c)
    return {'cx': x + w/2, 'cy': y + h/2,
            'w': w, 'h': h, 'area': w * h}

方案 B：YOLOv8-nano

迁移到真机或者要识别多类目标时，换成 YOLO。ultralytics 的 yolov8n 在 CPU 上 320×240 也能跑到 25 fps，几乎是 plug-and-play：

from ultralytics import YOLO

yolo = YOLO('yolov8n.pt')        # 第一次跑会自动下载权重

def detect_yolo(rgb, target='person'):
    # YOLO 返回一个 results 列表；单张图只取第 0 个结果。
    results = yolo(rgb, verbose=False)[0]
    boxes = []

    # 每个 b 是一个候选框，里面带类别、置信度和 xyxy 坐标。
    for b in results.boxes:
        label = results.names[int(b.cls)]
        if label != target:
            continue

        # xyxy 的顺序是 [x1, y1, x2, y2]，对应框的左上角和右下角。
        x1, y1, x2, y2 = b.xyxy[0].tolist()
        boxes.append({'cx': (x1 + x2) / 2, 'cy': (y1 + y2) / 2,
                      'w':  x2 - x1, 'h': y2 - y1,
                      'conf': float(b.conf)})
    return boxes                                  # 多个 box,留给 8.5 节挑

怎么选：仿真里专追一个目标用 HSV，写一行 cv2.inRange 调试方便、确定性高。一旦想做"找人 / 找椅子 / 找猫"，YOLO 是没得选的。CS123 Lab 7 slides 用的是 YOLO + ROS message，本质是一回事：results.boxes 对应 slides 里的 msg.detections.data。

8.4 航向控制

目标在画面里偏左，机器人就该向左转——这就是 CS123 Lab 7 slides 反复强调的P 控制器。先把"偏多少像素"归一化成 [-1, 1]：

然后 P 控制器直接给航向角速度命令：

负号是因为画面 +x 在右、对应需要负向 yaw（顺时针）才能把目标转回中心。前进速度可以用目标 bbox 大小反映距离——bbox 越小说明目标越远，给一个非零 vx 让机器人靠过去：

h_ref 是"理想跟踪距离"对应的 bbox 高度——经验值：1 m 距离的红球 bbox 大概 30 像素，靠近到 40 就停下来。

# 两个 P 控制增益：一个管转向，一个管前进速度。
KP_YAW, KP_VX = 1.0, 0.4
H_REF = 30                   # 目标在理想距离时的 bbox 高度，单位像素

def visual_servo(box, image_w, image_h):
    # 没检测到目标就停住；搜索逻辑交给 8.5 节的状态机处理。
    if box is None:
        return 0.0, 0.0

    # 目标中心相对画面中心的偏差，归一化到大约 [-1, 1]。
    # cx 在右侧时 e_yaw > 0，Pupper 需要顺时针转，所以 wz 前面有负号。
    e_yaw = (box['cx'] - image_w / 2) / (image_w / 2)
    wz = -KP_YAW * e_yaw

    # bbox 越小说明目标越远，vx 越大；bbox 接近 H_REF 时自然减速。
    vx =  KP_VX * (H_REF - box['h']) / H_REF

    # 给底盘命令限幅，避免检测抖动时突然冲太快或转太猛。
    return float(np.clip(vx, -0.3, 0.3)), float(np.clip(wz, -1.0, 1.0))

calibrate P 控制器（slides 用词）的实操：先把 vx 锁 0、只调 KP_YAW，让机器人原地稳定地把目标转到画面中心——太小会一直追不上、太大会震荡。再开 vx，按"距离收敛 ≈ 转向收敛"调 KP_VX。永远不要两个 K 同时调，否则你不知道是哪个在抖。

8.5 跟踪状态机

§8.4 的 P 控制器有两个工程缺口，CS123 Lab 7 slides 都点到了：

1. 目标暂时丢失怎么办？ 不能直接 wz=0 站着——可能用户只是被遮了一下；也不能继续按上一帧 wz——那会原地转出视野更远。
2. 画面里同时有 3 个人 / 3 个红球怎么办？ YOLO 会同时返回多个 box，盲选第一个会反复跳目标。

状态机

from enum import Enum, auto

# 三个状态只负责决定机器人该怎么动，真正的速度命令在 step() 里返回。
class State(Enum):
    SEARCHING = auto()      # 没目标,慢速原地左右扫
    TRACKING  = auto()      # 有目标,跑 8.4 P 控制器
    STOPPED   = auto()      # 太久没目标,主动停下

class TrackerFSM:
    def __init__(self, lost_timeout=2.0):
        # 初始先进入搜索状态；看到目标后才切到 TRACKING。
        self.state = State.SEARCHING
        # 记录上一帧跟踪的目标框，用来在多目标时保持同一个目标。
        self.last_box = None
        # 上一次看到目标的时间戳；-inf 表示启动后还没见过目标。
        self.t_last_seen = -np.inf
        # 目标丢失超过这个时间，就从 SEARCHING 切到 STOPPED。
        self.lost_timeout = lost_timeout

    def step(self, t, boxes, image_w, image_h):
        # 每帧先从所有检测框里挑一个最可信的跟踪目标。
        box = self._select(boxes)
        if box is not None:
            # 一旦看到目标，就刷新状态和历史框，再交给视觉伺服算 vx/wz。
            self.state = State.TRACKING
            self.last_box = box
            self.t_last_seen = t
            return State.TRACKING, *visual_servo(box, image_w, image_h)

        # 没看到目标时，不立刻停；先短暂慢转，给检测器一个找回目标的机会。
        elapsed = t - self.t_last_seen
        if elapsed < self.lost_timeout:
            self.state = State.SEARCHING            # 慢速摆头找
            return State.SEARCHING, 0.0, 0.5         # vx=0, wz=0.5 慢转
        else:
            # 超时还没找回目标，就主动停下，避免一直原地乱转。
            self.state = State.STOPPED
            return State.STOPPED, 0.0, 0.0

多目标选择

    def _select(self, boxes):
        # boxes 来自 HSV 或 YOLO 检测器；没有检测框就交给状态机处理丢失逻辑。
        if not boxes:
            return None
        if self.last_box is None:
            # 第一帧还没有历史位置，只能先选置信度最高的目标。
            # HSV 检测没有 conf 字段，所以默认按 1.0 处理。
            return max(boxes, key=lambda b: b.get('conf', 1.0))   # 第一帧:置信度最高

        # 后续帧选离上一帧中心最近的框，避免多目标场景里来回跳目标。
        def dist(b):
            return ((b['cx'] - self.last_box['cx']) ** 2 +
                    (b['cy'] - self.last_box['cy']) ** 2) ** 0.5
        return min(boxes, key=dist)

这一招就是 slides 里那句 "maintain the last tracking position and select the closest detection"——简单、零依赖，足以对付"两人交错走过"这种场景。要再硬核就上 SORT/ByteTrack，但本章用不到。

接入策略

把 (vx, wz) 喂给 §6 PupperEnv 的 cmd，整条管线就闭环了：

camera → detect → fsm.step(t, boxes) → (state, vx, wz)
                                              │
                                              ▼
                              env.cmd[:] = (vx, 0, wz)
                                              │
                                              ▼
                                  policy.predict(obs) → action
                                              │
                                              ▼
                                          mj_step

8.6 原地追球

最干净的"P 控制器有没有调对"自检——锁死 base 的平移自由度，只让 yaw 转。在 XML 里加一个会动的红球：

<body name="ball" pos="1.2 0 0.05" mocap="true">
  <geom type="sphere" size="0.03" rgba="1 0.1 0.1 1"/>
</body>

控制循环里手动给球画一个左右往返的轨迹，看机器人 wz_actual 是否平滑跟随 ball.x：

fsm = TrackerFSM(lost_timeout=2.0)

while data.time < 20:
    # mocap_pos[0] 对应 XML 里的 ball；这里让球在机器人前方左右摆动。
    data.mocap_pos[0] = [1.2, 0.5 * np.sin(0.4 * data.time), 0.05]

    # 采一帧相机图像，用 HSV 找红球；FSM 接收的是 boxes 列表。
    rgb   = get_rgb()
    box   = detect_red_ball(rgb)
    boxes = [box] if box else []

    # 状态机根据检测结果给出当前状态，以及视觉伺服算出的 vx/wz。
    state, vx, wz = fsm.step(data.time, boxes, 320, 240)

    # 这一节只测转向控制：锁死平移，把 wz 直接施加到 base 的 yaw 速度。
    data.qpos[:3] = [0, 0, 0.18]                # x,y,z 钉死
    data.qvel[5]  = wz                           # 只让 yaw 动
    mujoco.mj_step(model, data)

观察重点：

• 红球远离/靠近时机器人不要动（vx=0 因为锁死）；横向移动时**wz 平滑跟随**。
• 把 KP_YAW 调到 3.0，应该能看到震荡——这是上限信号，回到 1.0 附近。
• 把球突然移出画面，2 秒后状态从 SEARCHING 切到 STOPPED——FSM 工作正常。

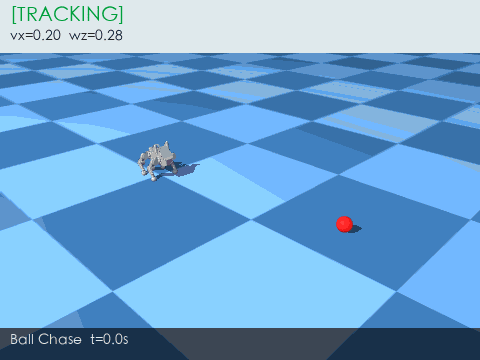

8.7 行走追球

放开 base、接上 §6 RL policy。这一节给一个最容易复制的"乒乓球场景"——球随机改向、偶尔藏到机器人后面：

import random
fsm = TrackerFSM(lost_timeout=2.0)
target_pos = np.array([1.2, 0.0, 0.05])   # 球的初始位置：机器人前方 1.2 m

while data.time < 60:
    # 跨过 3 秒边界时，给球一个新的水平偏移，模拟目标突然改向。
    if int(data.time / 3) != int((data.time - env.dt) / 3):
        target_pos[:2] += np.random.uniform(-0.5, 0.5, 2)

    # mocap 球不受物理碰撞约束，直接写位置就能移动目标。
    data.mocap_pos[0] = target_pos

    # 相机采图 → 红球检测 → 状态机输出跟随命令。
    rgb = get_rgb()
    box = detect_red_ball(rgb)
    boxes = [box] if box else []
    state, vx, wz = fsm.step(data.time, boxes, 320, 240)

    # 把视觉伺服给出的速度命令交给第 6 章训练好的 RL 步态。
    env.cmd[:] = [vx, 0.0, wz]
    obs, _, term, trunc, _ = env.step(policy.predict(obs, deterministic=True)[0])

    # term 表示机器人摔倒等终止情况；重置后继续下一轮追球。
    if term:
        env.reset()

观察 + 分析（写到动手任务的失败分析里）：

• 光照：MuJoCo 默认环境光足够，但如果给场景加阴影，红色阈值上下界要放宽 10–15。
• 遮挡：把另一个红色障碍物挡在球前面，看 FSM 是不是会跳目标——§8.5 那个 _select 用 last_box 最近距离选择，应该不会。
• 远距离：球放到 3 m 外，bbox 只有 5–10 像素，HSV 几乎检不到——这是仿真版"分辨率天花板"，YOLO 也救不了。如果你的演示需要远距离，把 Renderer(width=640, height=480) 提一档。

录一段 30 秒视频是动手任务交付物，视频里要能看到至少一次"丢失 → 找回"切换，这是本章最有信息量的一帧。

8.8 接入语言 agent

到这里，"看见 → 跟随"是个独立闭环。但课程的初衷是让 LLM 调度它——把 §8.4–§8.5 这套包成 §7 工具集里的两个新工具：

# 加到 7.2 节的 TOOLS 列表里
EXTRA_VISION_TOOLS = [
    {
        "name": "look_for",
        "description": "Search the camera view for an object of given color or label. "
                       "Returns whether it is visible, its bbox, and a rough distance.",
        "input_schema": {
            "type": "object",
            "properties": {
                "target": {"type": "string",
                           "description": "color name like 'red' or YOLO label like 'person'"}
            },
            "required": ["target"],
        },
    },
    {
        "name": "follow",
        "description": "Visually servo toward target for at most `seconds` seconds. "
                       "Stops when bbox height >= h_close or seconds elapse.",
        "input_schema": {
            "type": "object",
            "properties": {
                "target":  {"type": "string"},
                "seconds": {"type": "number"},
            },
            "required": ["target", "seconds"],
        },
    },
]

dispatch 里把它们接到 §8.5 的 FSM 上，§7 的 50 行 agent 循环不用动一行就能跑：

def _look_for(target):
    # 单帧查询工具：只看当前画面，不移动机器人。
    rgb   = get_rgb()

    # 简单颜色目标走 HSV；语义目标交给 YOLO。
    boxes = detect_red_ball(rgb) if target == 'red' else detect_yolo(rgb, target)
    if not boxes: return {"ok": True, "found": False}

    # HSV 可能返回单个 dict，YOLO 返回列表；这里统一成"选一个最佳 box"。
    b = max([boxes] if isinstance(boxes, dict) else boxes,
            key=lambda x: x.get('conf', x.get('area', 0)))

    # distance_m 只是给 LLM 做粗略决策，真正闭环仍靠 _follow 里的视觉伺服。
    return {"ok": True, "found": True, "bbox": b,
            "distance_m": float(H_REF / max(b['h'], 1) * 1.0)}    # 粗估

def _follow(target, seconds):
    # 连续跟随工具：内部自己维护 FSM，不依赖 LLM 每一帧发命令。
    fsm = TrackerFSM()
    t_end = env.data.time + seconds
    last_state = None

    while env.data.time < t_end:
        rgb   = get_rgb()
        boxes = ...                                # 同 _look_for

        # FSM 把检测框转成 vx/wz；第 6 章训练好的 policy 负责把速度变成关节动作。
        last_state, vx, wz = fsm.step(env.data.time, boxes, 320, 240)
        env.cmd[:] = [vx, 0, wz]
        env.step(policy.predict(env._get_obs(), deterministic=True)[0])

        # bbox 足够高说明目标已经靠近，提前结束，避免机器人继续往前顶。
        if last_state == State.TRACKING and boxes and boxes[0]['h'] >= 40:
            break                                  # 已经到位

    # 把最后停在哪个状态返回给 LLM，方便它决定要不要重试或换策略。
    return {"ok": True, "stopped_state": last_state.name}

试跑 "看看周围有没有红球，找到就走过去"——期望的 agent 行为：

turn 1  Claude → tool_use(look_for, target='red')
turn 2  你    → {"found": true, "bbox": {...}, "distance_m": 1.4}
turn 3  Claude → tool_use(follow, target='red', seconds=8.0)
turn 4  你    → {"ok": true, "stopped_state": "TRACKING"}
turn 5  Claude → "Found a red ball ~1.4 m away and walked over."

进阶：接入 VLM

更强的玩法是把整张 RGB 图作为 user message 发给 Claude，让它用视觉直接判断。这一步把"object detector + LLM"两段融成 VLM 一段，对应 CS123 Lab 7 slides 的 "multimodal AI system combining camera feeds with language models"：

import base64
from io import BytesIO
from PIL import Image

def get_camera_view_b64():
    # get_rgb() 返回 numpy 数组；先转成 PIL Image，方便编码成 PNG。
    img = Image.fromarray(get_rgb())

    # 用内存缓冲区保存 PNG，不需要落盘生成临时文件。
    buf = BytesIO(); img.save(buf, format='PNG')

    # 多模态 API 里图片通常以 base64 字符串放进 message。
    return base64.b64encode(buf.getvalue()).decode()

# 在同一条 user message 里同时放图片和文字问题。
messages = [{"role": "user", "content": [
    # image 块是真正的相机画面。
    {"type": "image", "source": {
        "type": "base64", "media_type": "image/png",
        "data": get_camera_view_b64()}},

    # text 块告诉 VLM 要回答什么，不然它只会泛泛描述画面。
    {"type": "text", "text": "What do you see? Should the robot turn left, right, or go straight?"},
]}]

VLM 路线的优势是可以对付"找一张椅子"、"绕开桌脚"这类 YOLO 标签覆盖不到的场景；代价是单次调用变贵（1 张 320×240 PNG 大约 250 token），不适合每帧都发——典型策略是FSM 进入 SEARCHING 状态时拍一张交给 VLM，让它给一个高层方向建议。

小结

• MuJoCo 端流程很短：MJCF 加 <camera> → mujoco.Renderer 取 RGB → OpenCV/YOLO 拿 bbox → P 控制器换 (vx, wz) → §6 RL policy 做底层。
• 状态机是工程必需：SEARCHING / TRACKING / STOPPED 三态 + last_box 最近选择，能把"目标暂时丢失"和"多目标交错"两个最常见的鬼怪挡掉。
• calibrate P 控制器分两步：先关 vx 调 KP_YAW、再开 vx 调 KP_VX，永远不要同时调两个增益。
• 视觉作为工具是闭环点：把 look_for / follow 加进 §7 的 dispatch，整条 语言 → 工具 → 步态 链就能用上感知，整门课程的闭环到这里合上。
• VLM 是开放方向：直接把摄像头帧发给 Claude，能对付 YOLO 标签不覆盖的场景；代价是 token 成本，建议只在 SEARCHING 时调用。

下一步（不在本章作业里，但值得做）：把整套管线搬到真机 Pupper，会立刻撞上 slides 里那两个真实问题——鱼眼畸变和电池续航。仿真版至少把"算法对不对"先定下来，剩下的就是工程细节。

动手任务

§8.3–§8.5 分别做了 HSV 检测、P 控制器和 TrackerFSM，§8.6–§8.7 在原地和行走两种模式下验证了追踪效果。本章动手任务把这三块拧到一起做"毕业汇演"——Pupper 看到红球、走过去、在球前停下，20 秒追球 GIF 是整门课唯一一段"前面所有章节的资产同时上场"的视频：§6 用的上游 RTNeural policy 跑底层步态，§7 的物理循环（50 Hz policy / 500 Hz physics）驱动关节，这一章的视觉闭环在上面叠了 10 Hz 的 camera → detect → FSM → (vx, wz) 控制层。

追球毕业视频：红球每 3 秒随机移动一次，Pupper 通过头部相机的 HSV 检测定位球心，P 控制器把像素偏差转成航向角速度 wz，TrackerFSM 在 SEARCHING / TRACKING / STOPPED 三态间切换。字幕栏实时显示当前 FSM 状态和速度命令，底层物理和 §5 / §7 完全相同——区别只在于谁在发 (vx, wz)：§7.3 是 LLM 从自然语言推理出来的，这里是视觉闭环从像素算出来的。

要做的三件事：

• 写 detect_red_ball()：在 perception/ball_detector.py 里实现 HSV 阈值检测——RGB → HSV → cv2.inRange（红色两段并集 H∈[0,10] ∪ H∈[170,180]）→ findContours → 返回 bbox dict 或 None（§8.3 方案 A）
• 写 visual_servo() + TrackerFSM.step()：在 perception/tracker_fsm.py 里实现 P 控制器（e_yaw = (cx - W/2) / (W/2) → wz = -KP_YAW * e_yaw）和三态 FSM 切换——检测到球 → TRACKING，丢失超时 → SEARCHING（慢转找球），长时间丢失 → STOPPED（§8.4–§8.5）
• 写 run_chase()：在 starter.py 里组装追球主循环——每个物理步更新球位置，按 10 Hz 采样 head_cam → detect_red_ball → fsm.step → 得到 (vx, wz)，按 50 Hz 调用 robot._policy_tick(cmd) 驱动 RL 步态，500 Hz 跑 mj_step（§8.6–§8.7）

完整 starter / 测试 / 交付清单见 exercises/lab_8_ball_chase/。

参考资料

• CS123 Lab 6: Seeing is Believing
• MuJoCo 文档 · Rendering
