Pupper Locomotion｜ROCm 强化学习运动策略

在基础教程里，我们已经用手工轨迹让 Pupper 走出了 trot；这一章改用强化学习训练一条 完整的 locomotion policy。策略接收期望的前进速度、横移速度和偏航角速度 (vx, vy, wz)，每 20 ms 输出 12 个关节位置残差，在仿真中持续跟踪命令。

本章专门讨论 AMD Linux 路线：MuJoCo 在 CPU 上推进物理，Stable-Baselines3 的 PPO 策略网络通过 PyTorch ROCm 在 AMD GPU 上训练。代码位于：

codes/practices/amd/cs123/6.rl_pupper

如果还不熟悉 Pupper 模型、PD 控制或 Gymnasium 环境，可以先阅读 四足机器人策略训练基础章节。本章复用其任务设计， 重点补充 ROCm 环境、AMD 实现、保守调参方法，以及一组 Radeon AI PRO R9700 的真实结果。

本章目标​

  • 理解 ROCm、HIP、PyTorch 与 torch.cuda 设备接口之间的关系；
  • 能确认 PPO 确实运行在 AMD GPU 上，而不是静默回退 CPU；
  • 能解释 48 维观测、12 维 PD 残差动作和最终 12 项奖励；
  • 能完成短训练、2000 万步正式训练、断点续训和 TensorBoard 监控；
  • 能用固定命令、固定种子评估存活率、速度 RMSE 和姿态；
  • 能从真实训练曲线判断“训练不够”和“目标设计有问题”的区别；
  • 明确当前策略仍缺少 Domain Randomization，不能直接部署到真机。

1. 任务与计算分工​

策略学习的命令范围如下：

指令含义训练范围
vx机身坐标系前后速度[-0.75, 0.75] m/s
vy机身坐标系横向速度[-0.5, 0.5] m/s
wz绕机身竖直轴的角速度[-2.0, 2.0] rad/s

一次训练迭代的数据流可以概括为：

8 个 MuJoCo 子进程（CPU）
        │  observation / reward
        ▼
Stable-Baselines3 rollout buffer
        │  batch
        ▼
PPO MLP 前向、反向与参数更新（ROCm GPU）
        │  12 维 action
        └──────────────────────────► MuJoCo 子进程

这里的“ROCm 训练”不等于“整个仿真都在 GPU”。各部分的实际设备是：

工作设备原因
MuJoCo 碰撞、动力学、积分CPU当前环境使用原生 MuJoCo Python API
8 个环境并行采样CPU 多进程SubprocVecEnv 提高样本吞吐
PPO 策略与价值网络AMD GPUPyTorch ROCm 张量与反向传播
离屏渲染Radeon 图形栈无头环境使用 EGL

因此训练速度同时受 CPU 环境吞吐和 GPU 更新速度影响。当前策略只是两层 256 单元的 MLP，GPU 利用率不会像视觉模型或 GPU 物理仿真那样持续接近 100%，这不代表 ROCm 没有生效。

2. ROCm 是什么​

ROCm 是 AMD 面向 GPU 高性能计算和机器学习的软件栈， 包括驱动接口、HIP 运行时、编译器和数学库等组件。HIP 提供可移植的 C++ 接口， PyTorch 的 ROCm 构建正是通过 HIP 在 AMD GPU 上执行算子。

2.1 为什么设备仍叫 cuda:0​

PyTorch 为减少上层框架迁移成本，在 ROCm 构建中有意复用 torch.cuda API。因此：

device = torch.device("cuda:0")

在 ROCm PyTorch 中表示第 0 张 AMD GPU，并不意味着机器安装了 NVIDIA CUDA。 torch.device("rocm") 和 torch.device("hip") 反而不是合法写法。判断当前后端时应同时检查：

torch.cuda.is_available()  # 是否存在 PyTorch 可用的 GPU
torch.version.hip          # ROCm 构建会返回 HIP 版本
torch.version.cuda         # ROCm 构建通常为 None

这个行为由 PyTorch HIP semantics 明确规定。

2.2 系统 ROCm 与 Python wheel 是两层​

初次配置时最容易把下面两层混在一起：

  1. 系统层：Linux、AMDGPU 驱动、/dev/kfd、HIP runtime；
  2. 项目层：.venv 里的 ROCm 版 PyTorch、Triton 和 SB3。

uv sync 只负责第二层，不会替你安装或修改内核驱动。安装系统 ROCm 前，先在 ROCm Linux 兼容性表 核对 GPU、LLVM target、发行版和内核组合，再按 ROCm Linux 安装指南 操作。不能只凭“显卡来自 AMD”就假设官方 wheel 一定支持。

2.3 检查系统设备与权限​

先确认计算设备节点存在：

ls -l /dev/kfd /dev/dri/renderD*

再检查 ROCm 是否正确枚举 GPU：

rocminfo | grep -E 'Name:|gfx[0-9]+'
rocm-smi --showproductname --showuse --showmemuse

rocminfo 中应出现目标卡的 gfx 架构，例如本次 R9700 是 gfx1201。如果设备节点 存在但普通用户无权访问，检查当前用户是否属于 render 和 video 组：

groups

需要修改组权限时，应遵循 AMD 安装文档并在重新登录后复查。不要用 sudo 运行训练 来掩盖权限问题，否则虚拟环境、输出文件和设备访问会变得更难维护。

2.4 安装项目依赖​

以下命令都从 AMD 课程代码目录执行：

cd codes/practices/amd/cs123
uv sync --frozen

当前项目把 PyTorch 固定到官方 ROCm 7.0 wheel，并把 ROCm index 标记为显式源：

[project]
dependencies = [
    "torch==2.10.0+rocm7.0",
    "triton-rocm==3.6.0; sys_platform == 'linux'",
]

[tool.uv.sources]
torch = { index = "pytorch-rocm" }
triton-rocm = { index = "pytorch-rocm" }

[[tool.uv.index]]
name = "pytorch-rocm"
url = "https://download.pytorch.org/whl/rocm7.0"
explicit = true

这样 torch 和 triton-rocm 只从指定的 PyTorch ROCm 仓库解析，其余依赖仍从常规 Python 包索引解析。uv 的索引行为可参考 Package indexes。

版本匹配

上面的版本是本仓库这次实验的锁定组合，不是所有机器都应永远照抄的“最新版”。更新 ROCm、驱动或 PyTorch 时，应重新检查 AMD 兼容矩阵和 PyTorch wheel 索引，并重新生成、 测试 uv.lock。

2.5 做一次真正的 HIP 张量自检​

不能只看 torch.cuda.is_available()，因为它在 CUDA 和 ROCm 构建中都可能为真。运行：

uv run python - <<'PY'
import torch

print("torch:", torch.__version__)
print("HIP:", torch.version.hip)
print("CUDA:", torch.version.cuda)
print("available:", torch.cuda.is_available())
print("device:", torch.cuda.get_device_name(0))

assert torch.version.hip is not None
assert torch.cuda.is_available()
x = torch.tensor([1.0, 2.0, 3.0], device="cuda:0", requires_grad=True)
(x.square().sum()).backward()
torch.cuda.synchronize()
print("tensor:", x.device, "grad:", x.grad)
PY

本机实测的关键输出为：

torch: 2.10.0+rocm7.0
HIP: 7.0.51831
CUDA: None
available: True
device: AMD Radeon AI PRO R9700
tensor: cuda:0

2.6 训练脚本拒绝 CPU 回退​

train.py 和 evaluate.py 都调用 require_rocm_device()。它会依次检查 HIP 构建、 GPU 可用性和一个实际张量计算；任一步失败就抛出异常：

def require_rocm_device() -> str:
    if torch.version.hip is None:
        raise RuntimeError("当前 PyTorch 不含 ROCm/HIP")
    if not torch.cuda.is_available():
        raise RuntimeError("未发现可用 AMD GPU")

    device = "cuda:0"
    probe = torch.ones(1, device=device)
    assert (probe * 2).item() == 2.0
    torch.cuda.synchronize(0)
    return device

这比 device="auto" 更适合验证 AMD 教程：环境配置错误时立即停止，而不是悄悄在 CPU 上跑几个小时。

训练启动后，还可以在另一个终端监控：

watch -n 1 rocm-smi --showuse --showmemuse --showpids

若要从 Python 侧确认已加载策略的参数设备：

print(next(model.policy.parameters()).device)

预期输出为 cuda:0。

3. Gymnasium 环境​

环境定义在 6.rl_pupper/pupper_env.py，模型复用 assets/mjcfs/pupper_v3.xml。关键频率和控制参数是：

DT_PHYSICS = 0.004       # MuJoCo：250 Hz
DT_CONTROL = 0.02        # 策略：50 Hz
KP, KD = 5.0, 0.25
ACTION_SCALE = 0.5
MAX_STEPS = 1000         # 每回合最多 20 秒

环境遵循 Gymnasium 五元组接口：

obs, info = env.reset(seed=0)
obs, reward, terminated, truncated, info = env.step(action)
  • terminated=True：机身高度低于 0.10 m，或倾斜超过约 30°；
  • truncated=True：达到 1000 个控制步；
  • info：保存 12 个已乘权重的奖励分量，供 TensorBoard 诊断。

每次 reset 会随机化初始 yaw，在默认站姿附近加入 ±0.05 rad 关节噪声，并采样新的 速度命令。10% 的回合使用严格零命令，以便策略专门学习站立。

当前不是 sim2real 环境

当前 reset 没有随机化质量、摩擦、PD 增益、传感噪声、动作延迟或外力扰动。它首先 解决平地确定性仿真中的速度跟踪，不能直接视为可部署到真机的策略。

4. Observation 与 Action​

4.1 48 维观测​

AMD 最终版把机身线速度直接加入了观测：

顺序内容维度
1机身坐标系线速度3
2机身坐标系角速度3
3机身坐标系重力方向3
4目标命令 (vx, vy, wz)3
5关节角相对默认站姿的偏差12
6关节速度12
7上一步动作12
合计48

核心拼接逻辑如下：

obs = np.concatenate([
    lin_vel,
    ang_vel,
    gravity,
    self.cmd,
    joint_angles - DEFAULT_POSE,
    joint_vel,
    self.last_action,
]).astype(np.float32)

线速度让策略直接观察跟踪误差；重力方向不依赖绝对 yaw，适合表达机身姿态；上一动作 则帮助策略约束相邻时刻的变化。当前仍是单帧观测，没有历史堆叠或循环网络。

4.2 12 维 PD 残差动作​

动作空间为 [-1, 1] 内的 12 维向量。环境把它转换为默认站姿附近的目标关节角：

motor_target = np.clip(
    DEFAULT_POSE + 0.5 * action,
    JOINT_LOWERS,
    JOINT_UPPERS,
)

MuJoCo position actuator 再按

产生关节力矩。残差动作让探索围绕一个可站立姿态展开，比直接输出任意关节角稳定。 每个策略动作保持 5 个物理步。

5. 奖励设计​

最终环境包含 12 项奖励：

REWARD_WEIGHTS = {
    "tracking_lin_vel": 2.5,
    "tracking_ang_vel": 0.8,
    "lin_vel_error": -0.5,
    "lin_vel_z": -2.0,
    "ang_vel_xy": -0.05,
    "orientation": -5.0,
    "torques": -2e-4,
    "action_rate": -0.01,
    "feet_air_time": 0.2,
    "stand_still": -0.5,
    "stand_still_joint_velocity": -0.05,
    "termination": -100.0,
}
奖励项作用
tracking_lin_vel指数奖励，跟踪 (vx, vy)
tracking_ang_vel指数奖励，跟踪 wz
lin_vel_error连续惩罚平面线速度平方误差
lin_vel_z抑制机身上下弹跳
ang_vel_xy抑制横滚和俯仰角速度
orientation保持机身竖直
torques限制关节输出的平方和
action_rate抑制相邻动作高频变化
feet_air_time非静止命令下奖励合理腾空时间
stand_still零命令时约束关节回到默认站姿
stand_still_joint_velocity零命令时抑制关节运动
termination跌倒时施加终止惩罚

最终版的指数跟踪项为：

线速度奖励核比基础版本更窄，并额外加入 lin_vel_error，是为了让已经能走的策略进一步 减小平移偏差。所有加权项求和后乘 0.02，最终奖励裁剪为非负值。

6. 训练 PPO​

6.1 先做测试和短训练​

cd codes/practices/amd/cs123
uv run pytest -q 6.rl_pupper/tests
uv run python 6.rl_pupper/pupper_env.py
uv run python 6.rl_pupper/train.py \
  --timesteps 100000 \
  --n-envs 4 \
  --out 6.rl_pupper/outputs/smoke

短训练只验证环境、多进程、ROCm、保存和加载链路，不用于评价策略好坏。四足 locomotion 通常需要数百万到数千万环境步，100k 步摔倒或不跟踪命令都不能直接证明奖励设计失败。

6.2 正式训练参数​

本次稳定配置为：

参数值
并行环境8
总步数20,000,000
n_steps2048
batch_size512
n_epochs4
学习率1e-4
gamma0.97
gae_lambda0.95
clip_range0.2
熵系数1e-3
初始 log_std-0.5
target_kl0.02
MLP[256, 256]

运行：

uv run python 6.rl_pupper/train.py \
  --timesteps 20000000 \
  --n-envs 8 \
  --seed 42 \
  --tensorboard \
  --out 6.rl_pupper/outputs/final_train

最终模型写到：

6.rl_pupper/outputs/final_train/pupper_ppo.zip

每 100 万环境步还会保存一个 checkpoint，并在同目录写入 training_config.json。它记录 种子、超参数、奖励权重、PyTorch/HIP 版本和 GPU 名称，不要只保留最终 zip 而丢掉配置。

6.3 TensorBoard 与 ROCm 同时监控​

另开两个终端：

uv run tensorboard --logdir 6.rl_pupper/outputs/final_train/tb
watch -n 1 rocm-smi --showuse --showmemuse --showpids

TensorBoard 重点查看：

  • rollout/ep_rew_mean：平均回报是否持续改善；
  • rollout/ep_len_mean：是否逐渐稳定完成 1000 步；
  • episodes/fall_rate：回合结束中跌倒的比例；
  • reward_components/*：改进来自跟踪、姿态还是惩罚项；
  • train/approx_kl：是否经常越过 target_kl=0.02；
  • train/std：探索强度是否异常发散或过早坍缩。

SB3 可能提示 MLP PPO 通常更适合 CPU。这是性能建议，不是设备错误。本教程为了验证 ROCm 明确使用 GPU；判断是否生效应看 HIP 自检、策略参数设备和 rocm-smi，而不是 有没有这条提示。

6.4 断点续训​

uv run python 6.rl_pupper/train.py \
  --timesteps 5000000 \
  --n-envs 8 \
  --seed 84 \
  --tensorboard \
  --checkpoint 6.rl_pupper/outputs/final_train/pupper_ppo.zip \
  --out 6.rl_pupper/outputs/final_finetune

当前 checkpoint 与环境都使用 48 维观测和 12 维动作，因此可以直接继续训练。若以后 改变观测维度、动作维度或网络结构，则不能把它当作普通断点续训，需要显式做权重迁移。

6.5 如何避免过早调参​

本次实验采用了下面的顺序：

  1. 先用短训练确认代码和 ROCm 链路；
  2. 让稳定配置完整运行 2000 万步；
  3. 用固定命令基准定位问题，而不是只看 episode return；
  4. 发现中高速能走、低速与平移精度不足后，只调整相关观测与奖励；
  5. 从完整模型热启动，再训练 1000 万步，并比较 500 万与 1000 万 checkpoint。

这样可以避免把“策略尚未收敛”误判成“超参数无效”。一次只改变少数有明确诊断依据的 因素，也比同时大幅修改学习率、熵、网络和奖励更容易解释结果。

7. 固定基准与可视化​

7.1 为什么不能只看训练奖励​

训练奖励会随奖励权重改变，两个版本的 return 不一定可直接比较。benchmark.py 使用 相同的外部任务指标评估 checkpoint：

场景命令
站立(0.0, 0.0, 0.0)
前进(0.5, 0.0, 0.0)
后退(-0.3, 0.0, 0.0)
侧移(0.0, 0.3, 0.0)
偏航(0.0, 0.0, 0.8)

每个场景使用种子 11、22、33，确定性推理 10 秒，共 15 个回合。记录存活率、完成率、 线速度 RMSE、偏航 RMSE 和平均机身倾角。

综合分数是本项目内部的 checkpoint 排序指标：

其中 是存活率， 是三个平移场景的线速度 RMSE， 是偏航场景 RMSE， 是角度制平均倾角。这个分数不是 PPO 或 四足机器人领域的通用标准，应和各项原始指标一起报告。

运行最终基准：

uv run python 6.rl_pupper/benchmark.py \
  6.rl_pupper/outputs/final_train/pupper_ppo.zip \
  --output 6.rl_pupper/outputs/final_train/benchmark_final.json

7.2 生成命令演示和速度曲线​

MUJOCO_GL=egl uv run python 6.rl_pupper/evaluate.py \
  --checkpoint 6.rl_pupper/outputs/final_train/pupper_ppo.zip \
  --out 6.rl_pupper/outputs/final_visual

会生成：


GIF 依次执行站立、vx=0.5 前进、wz=0.5 转向、vx=-0.3 后退和再次站立；速度图 分别测试 vx=0.2/0.4/0.6 m/s。

8. R9700 真实训练结果​

以下结果来自 2026-08-11 的一次本机训练，是特定硬件、种子和代码版本的实验记录， 不是对任意 AMD GPU 的固定性能承诺。

8.1 环境与训练过程​

项目实测值
GPUAMD Radeon AI PRO R9700，gfx1201，32 GiB
ROCm / HIP7.0.51831
PyTorch2.10.0+rocm7.0
PPO 参数设备cuda:0
MuJoCo3.7.0，CPU 物理仿真

为了不因步数不足作出错误结论，实验保留了三个阶段：

阶段环境步用途固定基准
v1 冒烟基线300 万验证链路，探索度偏高58.97 分，存活率 83.4%
v2 stable2000 万，完整训练稳定 PPO 配置81.09 分，存活率 100%
v3 precision从 v2 追加 1000 万，完整训练收紧线速度目标84.48 分，存活率 100%

正式两阶段墙钟时间约 77 分 40 秒：v2 约 53 分 32 秒，v3 约 24 分 08 秒。v3 在 500 万追加步时为 82.28 分，到 1000 万步升至 84.48 分，因此没有因中间结果尚可而 过早停止。

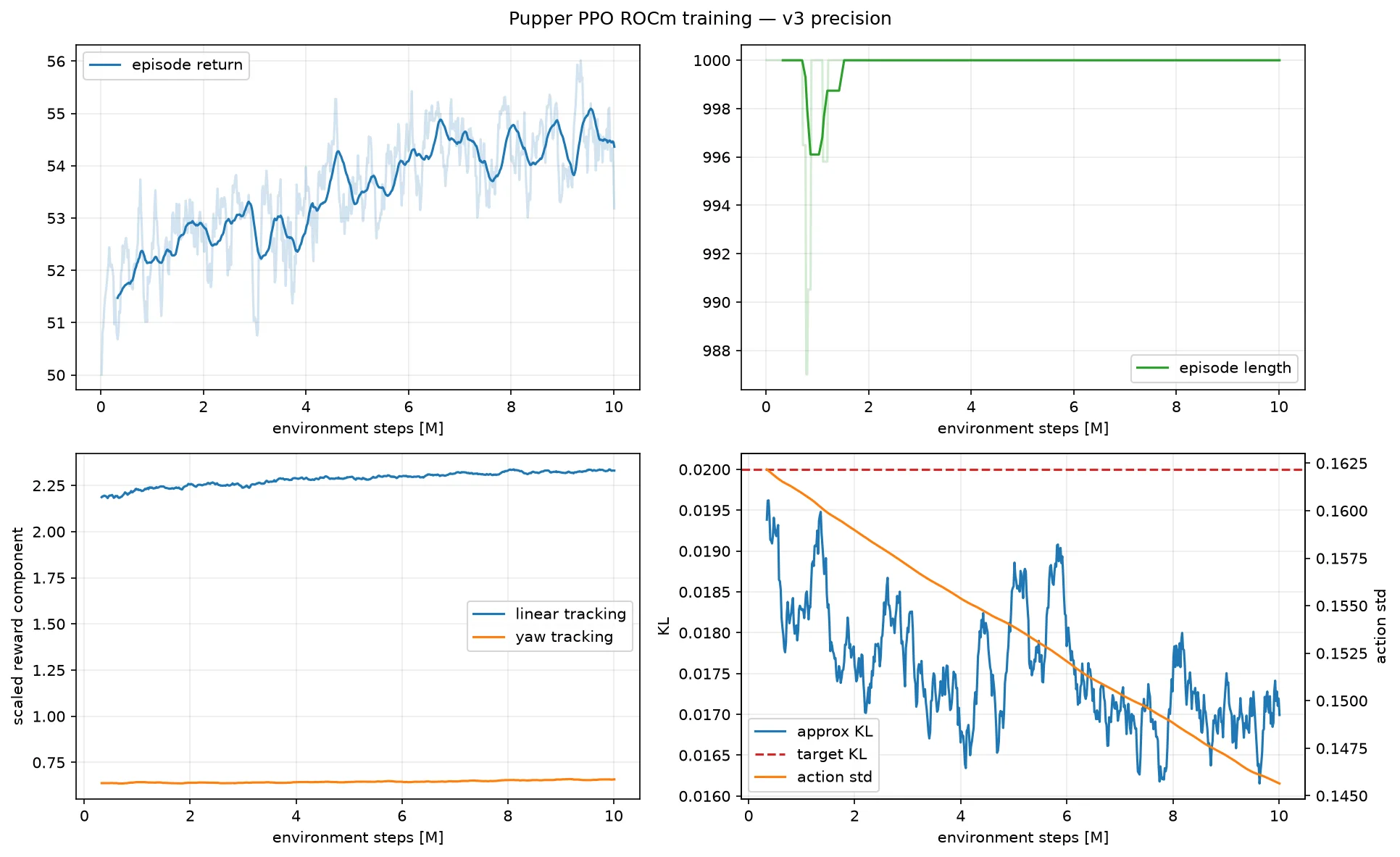

v3 precision 的 1000 万追加步训练曲线：回报继续上升，回合长度稳定在 1000 步，KL 保持在目标线以下。
v3 precision 的 1000 万追加步训练曲线：回报继续上升，回合长度稳定在 1000 步，KL 保持在目标线以下。

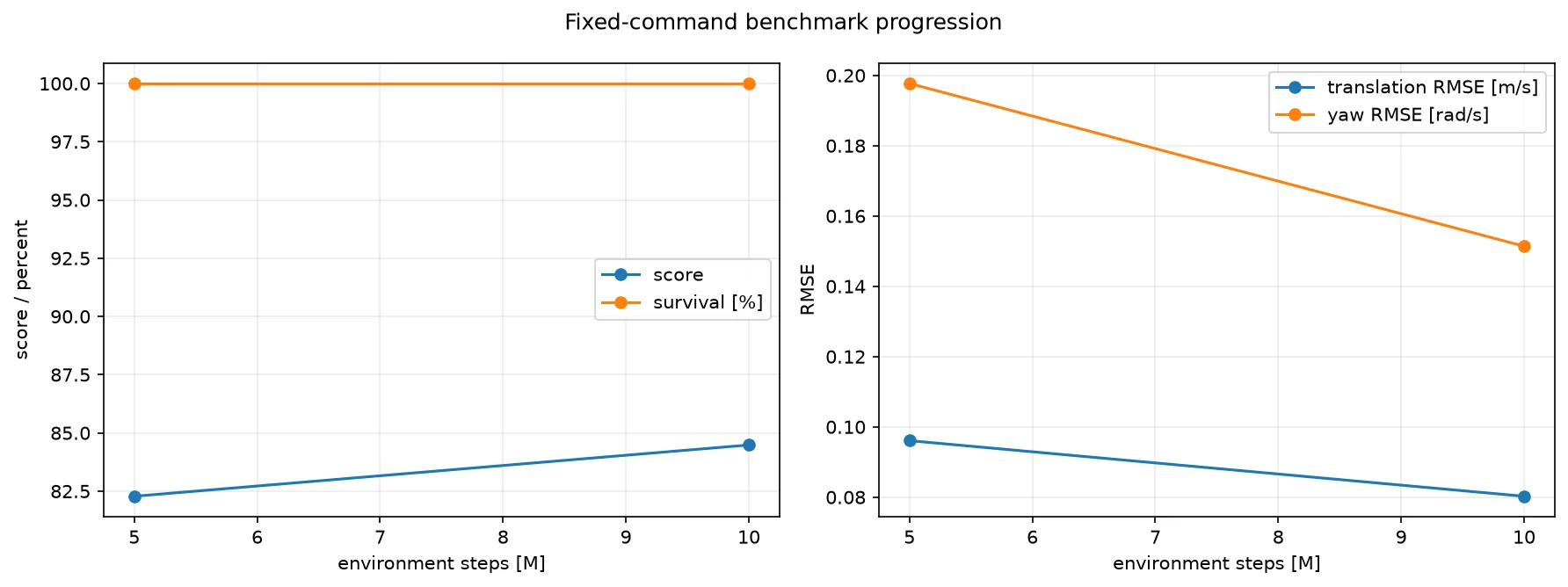

v3 在 500 万与 1000 万追加步的固定基准：存活率保持 100%，综合分数提高，平移和偏航 RMSE 均下降。
v3 在 500 万与 1000 万追加步的固定基准：存活率保持 100%，综合分数提高，平移和偏航 RMSE 均下降。

8.2 最终固定基准​

指标v2 stablev3 precision变化
综合分数81.0984.48+3.39
存活 / 完成率100% / 100%100% / 100%持平
全场景线速度 RMSE0.101 m/s0.062 m/s-38.1%
平移命令 RMSE0.139 m/s0.080 m/s-42.3%
偏航命令 RMSE0.130 rad/s0.151 rad/s+16.4%
平均机身倾角2.47°3.45°+0.98°

v3 用少量偏航精度和姿态平稳度换来了明显更好的平移跟踪，因此综合分数更高。三个种子 的速度均值如下：

场景目标命令实际均值
站立(0, 0, 0)vx=-0.001, vy=0.005, wz=-0.023
前进vx=0.5vx=0.507 m/s
后退vx=-0.3vx=-0.336 m/s
侧移vy=0.3vy=0.350 m/s
偏航wz=0.8wz=0.736 rad/s

8.3 成功与失败都要保留​

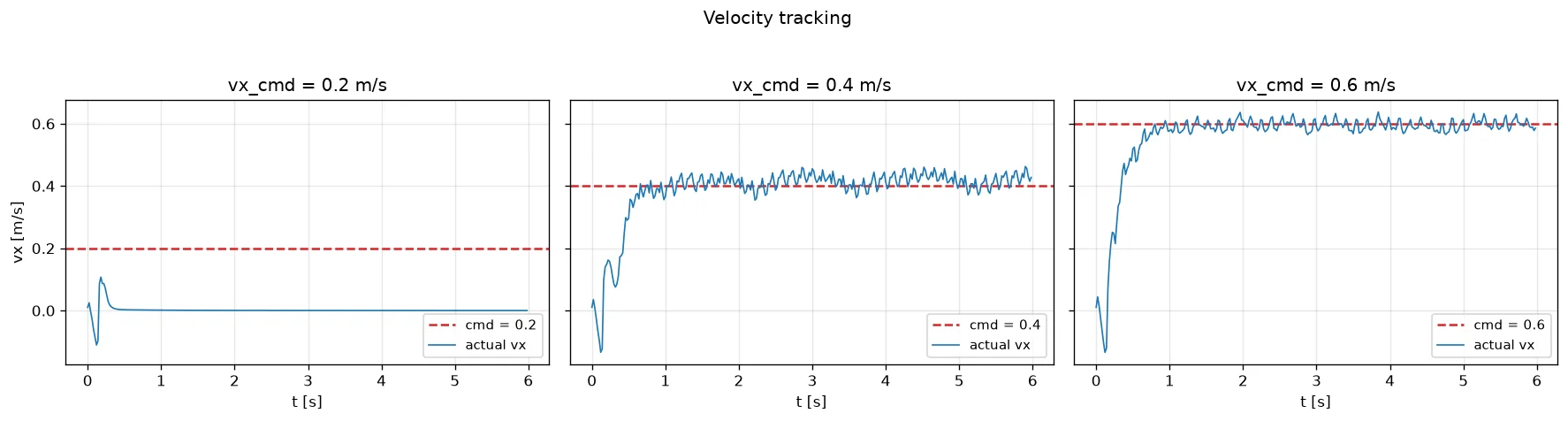

最终策略的三档前向速度跟踪：0.4 和 0.6 m/s 能稳定跟踪，0.2 m/s 仍倾向原地站立。
最终策略的三档前向速度跟踪：0.4 和 0.6 m/s 能稳定跟踪，0.2 m/s 仍倾向原地站立。

vx=0.2 m/s 的失败很有信息量：继续无差别增加训练步数未必能解决离散的“站立或行走” 行为。下一轮更合理的实验是增加低速命令采样密度，或单独设计低速启动与维持奖励，并 保留相同基准做对照。

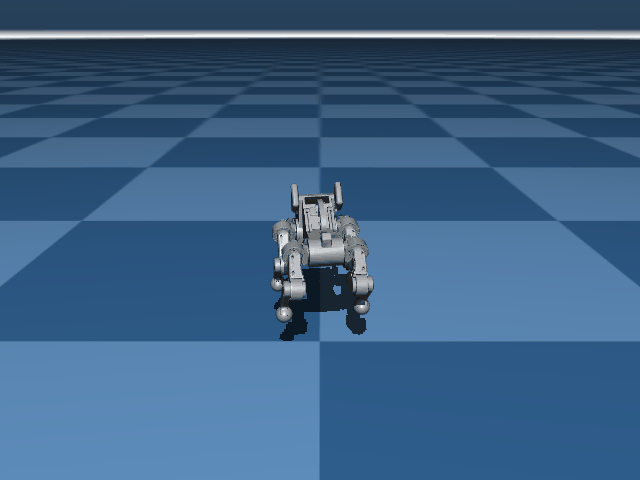

命令切换演示如下。它可以连续完成站立、前进、转向和后退；固定基准的 15 个回合均 运行满 10 秒。

最终 v3 precision checkpoint 的命令切换演示。
最终 v3 precision checkpoint 的命令切换演示。

完整参数、逐场景数据、checkpoint 哈希和复现记录见 TRAINING_REPORT.md。 训练产物位于本机 6.rl_pupper/outputs/；该目录被 .gitignore 排除，克隆仓库后需要 自行训练或另外获取 checkpoint。

9. 常见问题​

9.1 torch.version.hip 是 None​

这表示当前环境装的不是 ROCm 版 PyTorch。确认工作目录正确，并检查：

uv run python -c "import torch; print(torch.__version__, torch.version.hip)"
uv tree | grep -E 'torch|triton'

再核对 pyproject.toml、uv.lock 和官方 ROCm index。不要通过把脚本改成 device=cpu 来绕过教程验收。

9.2 torch.cuda.is_available() 为 False​

依次检查：

  1. GPU、系统和 ROCm 版本是否在官方兼容矩阵中；
  2. /dev/kfd 与 /dev/dri/renderD* 是否存在；
  3. rocminfo 能否枚举目标 GPU；
  4. 当前用户是否有 render、video 组权限；
  5. 系统 ROCm 与 PyTorch wheel 是否匹配。

9.3 多张 AMD GPU 时选错设备​

先用 rocminfo 和 rocm-smi 确认索引。必要时在启动进程前限制可见设备：

HIP_VISIBLE_DEVICES=0 uv run python 6.rl_pupper/train.py --timesteps 100000

屏蔽后，进程内第一张可见 GPU 仍显示为 cuda:0。每次都用 torch.cuda.get_device_name(0) 复查，不要只相信物理卡号。

9.4 ROCm 正常但 GPU 利用率不高​

这是当前架构的正常现象：MuJoCo 采样在 CPU，多进程需要把小批量观测送到一个很小的 MLP。先看总体环境步吞吐；如果增加 n_envs 后 FPS 提高，瓶颈仍在 CPU 采样。不要为了 让 GPU 百分比更好看而盲目扩大网络或 batch，这会改变实验本身。

9.5 无头服务器渲染失败​

训练本身不需要渲染。只有生成 GIF 时设置：

MUJOCO_GL=egl uv run python 6.rl_pupper/evaluate.py

如果 EGL 仍失败，再检查系统 Mesa/AMDGPU 图形栈；这与 PyTorch HIP 张量能否计算是两个 独立问题。

10. 局限与下一步​

当前版本已经证明 AMD ROCm 训练链路和全方向速度命令基准可用，但仍有清晰边界：

  1. vx=0.2 m/s 低速命令仍可能选择站立；
  2. 后退和侧移略有超调，偏航略有欠跟踪；
  3. 观测没有历史帧、足端接触力和地形信息；
  4. 足端接触由 site 高度近似，不是完整 contact pair；
  5. 没有质量、摩擦、执行器、噪声、延迟、地形和外力 Domain Randomization；
  6. 只完成确定性平地仿真，没有真机验证。

下一阶段建议按以下顺序推进：

  1. 增加低速命令分层采样，复测 0.1–0.4 m/s；
  2. 在不改其他条件的情况下分别处理后退、侧移和偏航偏差；
  3. 一次加入一种 Domain Randomization，并保留无随机化对照；
  4. 增加扰动恢复、组合命令和更长回合测试；
  5. 最后再讨论 sim2real、真机限位和安全停止。

完成稳定的 locomotion policy 后，可以把它封装成 walk、turn、stop 等技能， 继续进入 Pupper VLA。

参考资料​

最后由 johnjim0816 于 更新
