第2章 GPU 体系结构速通
本章导读
本章建立后续优化会反复用到的 GPU 硬件最小模型，但只讲 9070XT（RDNA4）用得到的部分。读完后，你应该能用自己的话讲清楚一个 kernel 从 launch 到执行经过哪些硬件单元，并知道 LDS、寄存器、wavefront 为什么是优化的核心资源。
第 1 章 我们跑通了环境，确认了 ROCm 能看到 GPU、PyTorch 能跑、最小 HIP 程序能编译。这一章把镜头继续往下推，对准链路最底下、也是后面最常被点名的那一层：GPU 这块芯片本身。
接下来你会反复在 profiler 报告、HIP 编译警告、AMD 工程博客里看到这些词：CU、SIMD、Wavefront、VGPR、SGPR、LDS、WMMA。第一次读它们像在背单词，但一旦把它们组装成一张完整的硬件图，后面看 rocprof 输出、Triton autotune log 时，你会突然发现指标和指标之间的因果关系自己浮出来了。
阅读方式提示：本章是硬件概念章节，不要求你执行命令，也不要求你现在能写 HIP kernel。第一次阅读只需要建立一条主线——一个 kernel launch 后，会被拆成 workgroup / wavefront，最终落到 SIMD lane 上执行；VGPR、SGPR、LDS 会限制同时能跑多少 wave。其它术语第一次看不进去都没关系，下面这张表给你"现在掌握到什么程度"的尺子。
| 类型 | 术语 | 现在掌握到什么程度 |
|---|---|---|
| 本章必须懂 | CU、SIMD、Wavefront、VGPR、SGPR、LDS | 能说出它们在 GPU 执行路径中的位置和作用 |
| 先知道名字 | WMMA、Roofline、occupancy | 知道它们和性能分析有关，后面会实测 |
| 后续再深入 | EXEC mask、bank conflict、intrinsic、BLOCK_M/N/K | 现在不用掌握细节，实验章节会展开 |
2.1 GPU 为什么能并行

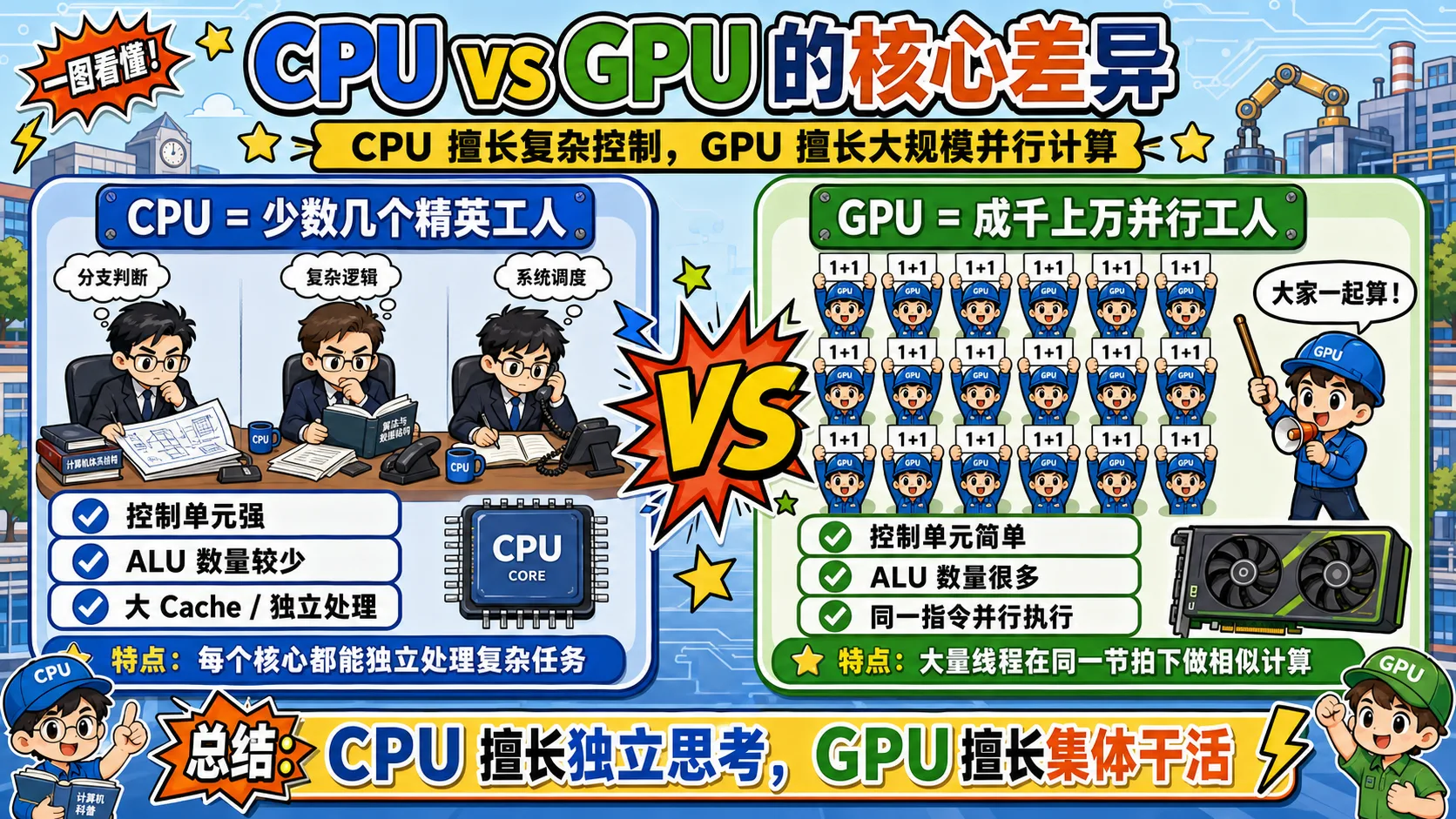

如果你刚从 CPU 思维切到 GPU 思维，可以先用一张图建立直觉：CPU 像少数几个擅长复杂判断的工人，GPU 像一大群动作统一的工人，适合把同一种计算同时铺到大量数据上。
图 2.1 CPU 更适合复杂控制，GPU 更适合大规模同构并行计算
CPU 的设计目标是低延迟——少量核心，每个核心都有大量缓存、分支预测、乱序执行，擅长处理复杂的控制逻辑。GPU 的设计目标是高吞吐——大量核心（在 AMD 上叫 CU），每个核心能同时处理成百上千个线程，擅长把同一种计算铺到大量数据上。

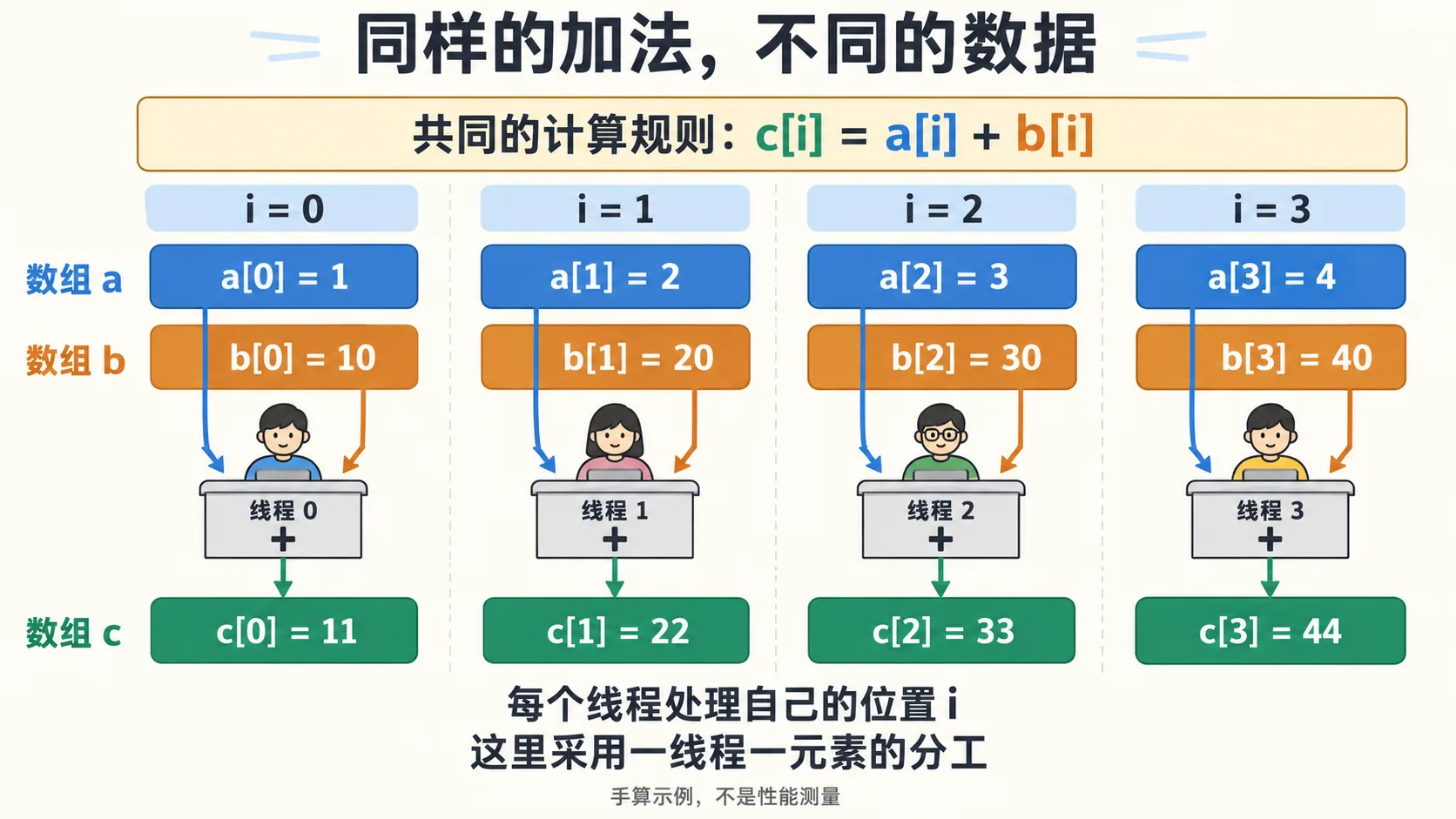

这就是为什么 GPU 适合做矩阵乘、卷积、attention 这类「同样的计算在大量数据上重复」的任务。本书后面写的每一个算子，本质上都是在回答一个问题：怎么把计算高效地铺到这成千上万个线程上。
2.2 Compute Unit（CU）的内部结构
这一节剖开"GPU 的最小车间"——Compute Unit（计算单元，简称 CU），看清楚 kernel 真正落到哪些执行单元上。
把整块 GPU 想象成一座大型工厂。从上往下看：芯片 → Shader Engine（着色引擎，分区）→ 一组 Workgroup Processor（WGP，工作组处理器）/ 一组 CU → 每个 CU 里若干 SIMD（单指令多数据执行管线）→ 每个 SIMD 里若干 lane（向量通道）。一个 kernel launch 出去，最终落到这些 lane 上完成乘加和访存。

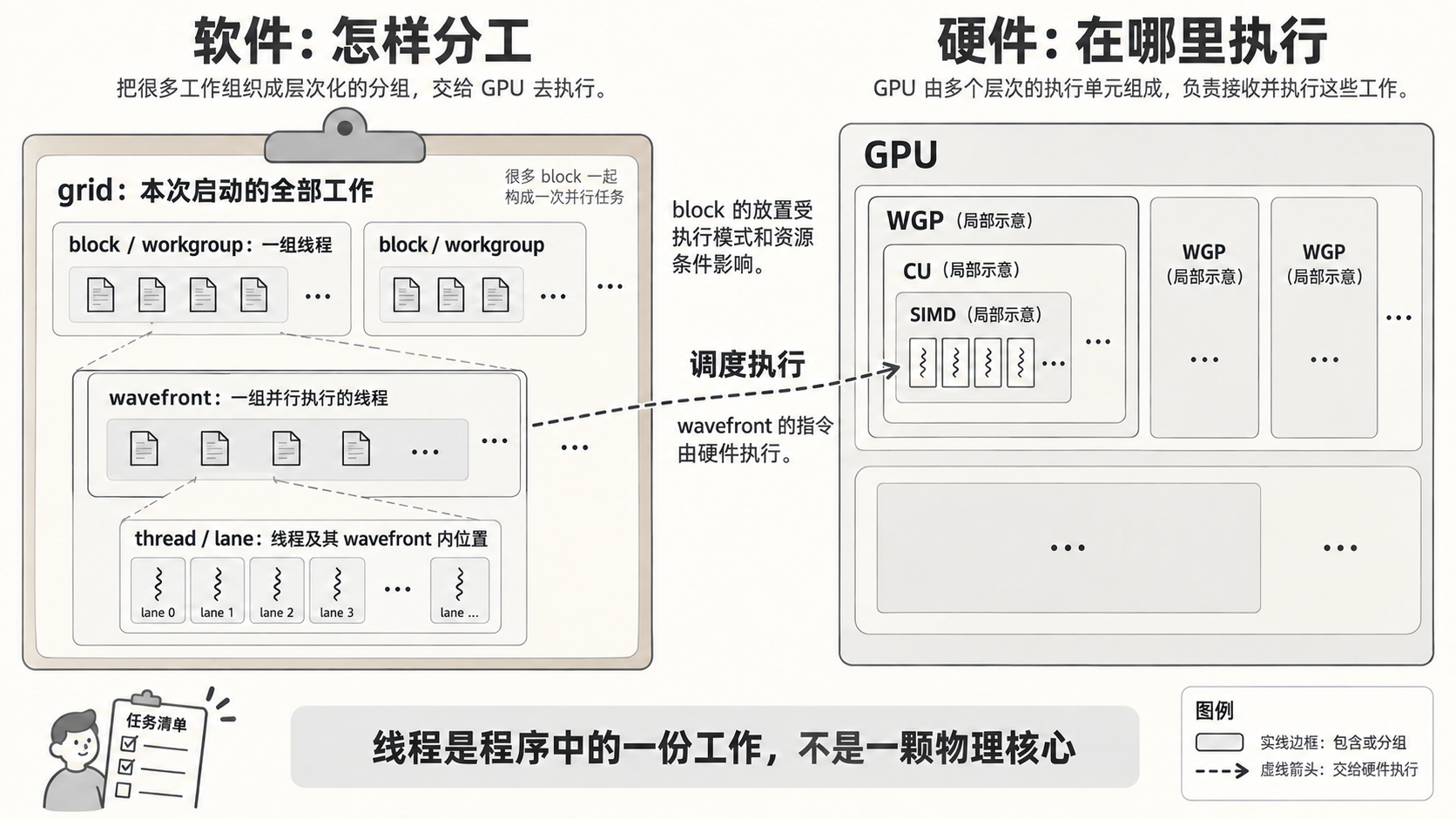

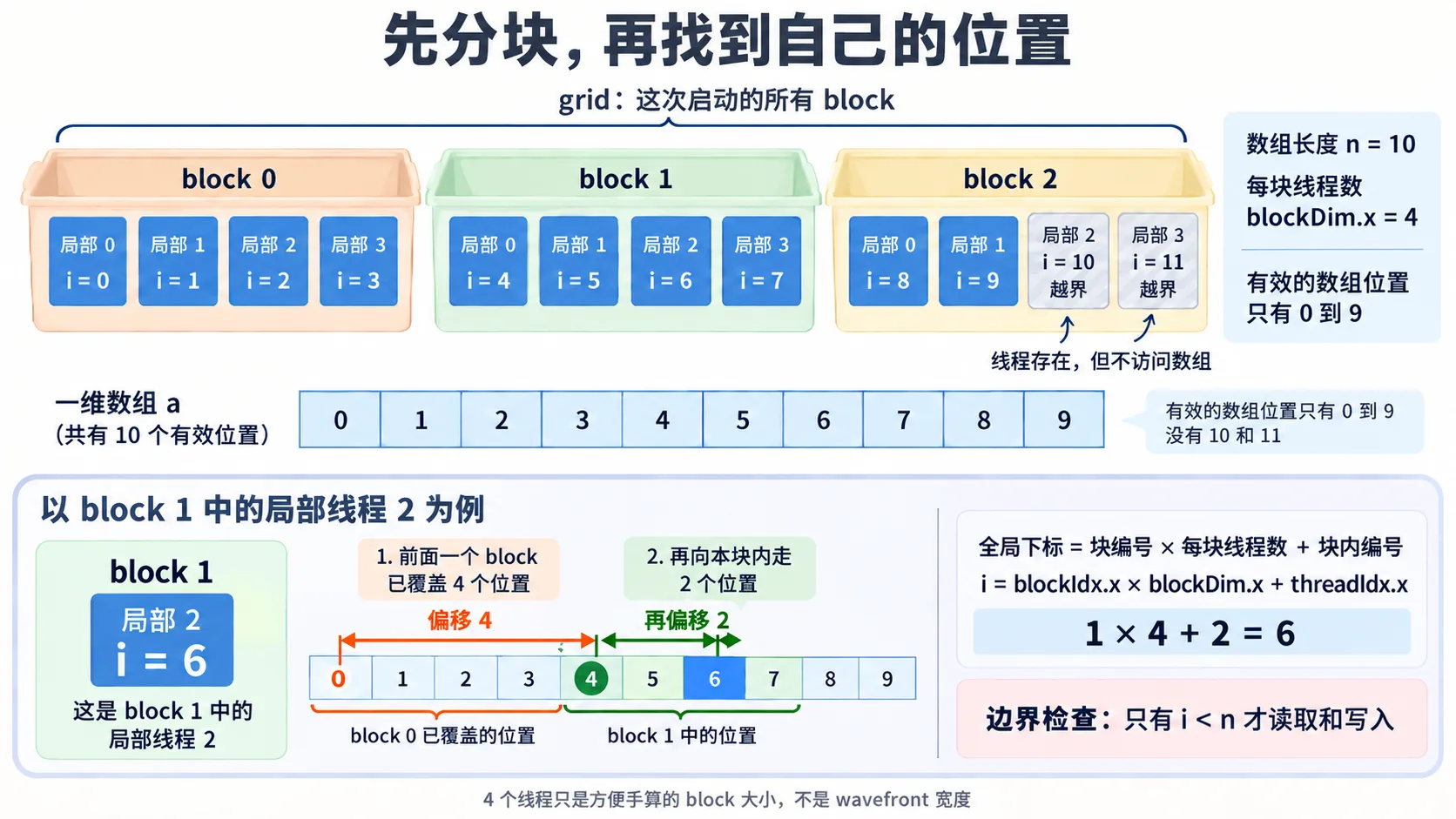

写 HIP kernel 时看到的 thread / block / shared memory 这些概念，并不是凭空的抽象——它们都对应着上面这条硬件路径上的某一格。先把对照关系记下来，后面读代码就不会"硬件词"和"编程词"两套打架：
| 写代码时看到 | 硬件上大致对应 | 现在怎么理解 |
|---|---|---|
| thread / work-item | 一个 lane 上的一份执行 | 一个数据位置上的工作 |
| warp / wavefront | 一组同步执行的 work-item | AMD 上叫 wavefront；RDNA 默认 32 |
| block / workgroup | 一组 wave（同一 WGP 或同一 CU 上） | 块内 wave 之间可以共享 LDS |
| shared memory | LDS | block 内共享的高速 scratchpad |
| register | VGPR / SGPR | 每个线程或每个 wave 的临时变量空间 |
RDNA 体系下 CU 不是孤立的，而是两两组成一个 WGP；workgroup 内部的 wave（也叫 wavefront，波前）会被发射到同一个 WGP 的四条 SIMD32 上，并且可以共享 LDS。这是 RDNA 1 引入、RDNA 2/3/4 一路保留的核心组织方式。
如 图 2.2 所示，可以把 RDNA 一个 WGP 内部画成下面的层级：
图 2.2 RDNA 体系下 WGP / CU / SIMD 的层级

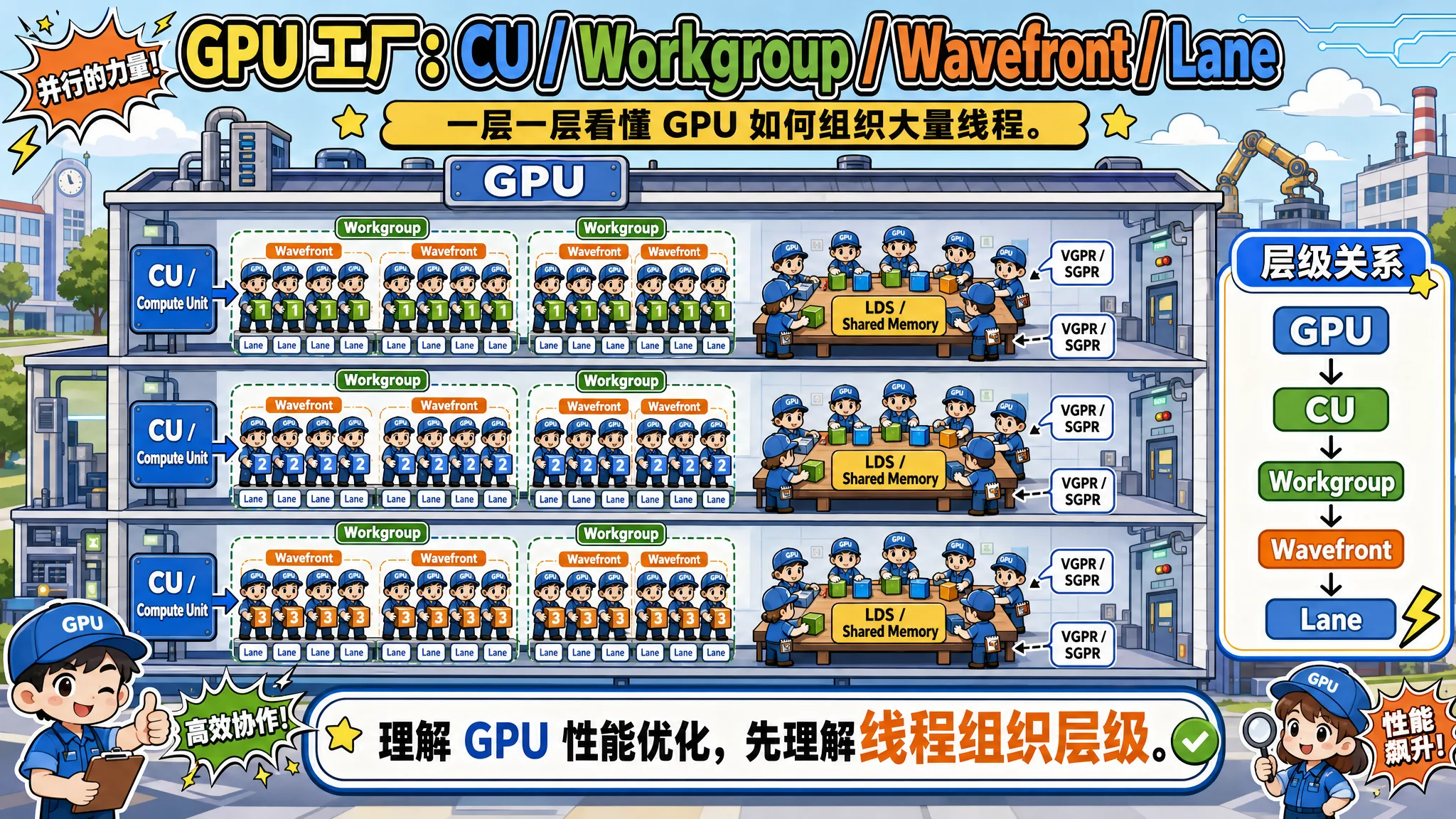

如果觉得 Mermaid 层级图还是太抽象，可以对照 图 2.3 的工厂类比看：GPU 不是"一大堆散乱线程"，而是按 CU / Workgroup / Wavefront / Lane 一层层组织起来的并行工厂。
图 2.3 GPU 工厂里 CU、Workgroup、Wavefront、Lane 之间的层级关系
要看懂这张图，记住几个关键单元就够了：
- VALU（Vector ALU，向量算术逻辑单元）：每条 SIMD 一组，宽度 32 lane（RDNA）。kernel 里"每个线程做一次乘加"最终就落在它身上。
- SALU（Scalar ALU，标量算术单元）：每个 wavefront 共享一组标量执行单元和 SGPR（标量寄存器堆）。控制流（if / loop / 分支）、地址常量、wave 级广播信息都走这里。
- Branch / Message Unit：处理跳转、栈、s_waitcnt（等待访存完成）、跨 wave 通信等控制信号。
- VGPR File（Vector 寄存器堆）：每个 lane 私有一组 32 位寄存器，是 GPU 上"一线"的存储——SIMD 真正吃饭用的本子。
- LDS（Local Data Share，本地共享内存）：CU 或 WGP 内部一块软件可控的高速 scratchpad，多数 RDNA 上一个 workgroup 最多可见 64 KB，wavefront 之间通过它做 block 内归约和 tile 复用。
- L0 / Vector L1 / Texture cache：和 SIMD 配套的近端缓存。
把这些单元摆在一起，CU 的"分工"就很清楚了：SALU 决定走哪条路，VALU 决定算什么，LDS / 缓存决定数据从哪里来，VGPR/SGPR 决定多少东西能同时在飞。后面三节会逐一展开后两件事。
2.3 Wavefront 与 SIMT 执行
这一节讲 GPU 是怎么"一群线程一起走"的——wavefront 的概念，以及它对分支、访存的影响。

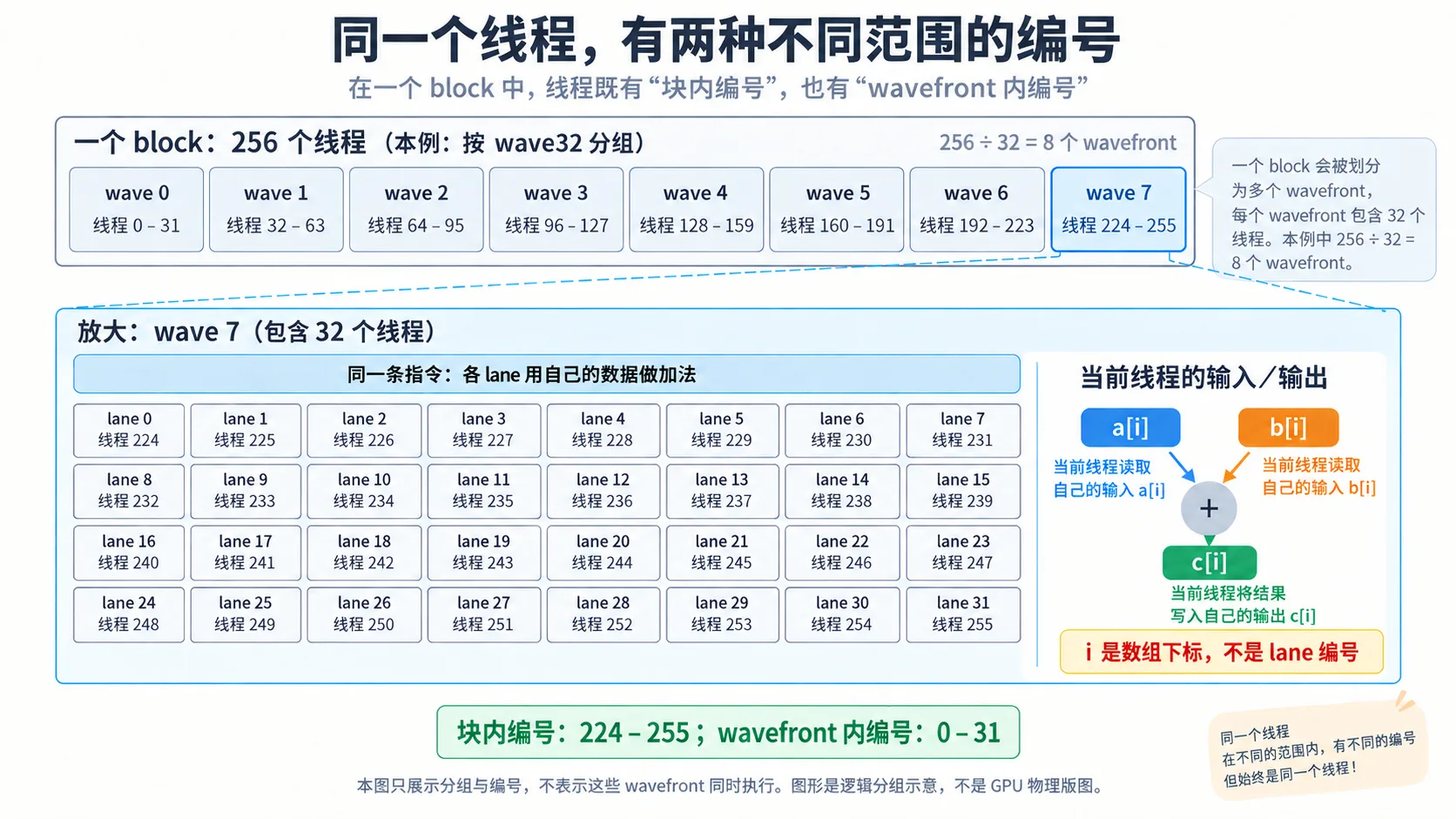

先记一个数字：RDNA 上一个 wave 通常是 32 个 work-item（也叫 wave32），但也支持 wave64 模式。为什么是 32？因为它对应硬件 SIMD 的宽度——RDNA 的 SIMD 是 SIMD32，单周期发射就能覆盖一个 wave32。
图 2.4 同一条向量指令在 RDNA SIMD32（wave32）上的执行节奏
无论 wave 多宽，同一个 wave 内部的所有 lane 永远共享同一个程序计数器（PC）——这就是 SIMT（Single Instruction Multiple Threads，单指令多线程）执行模型。它带来一个直接后果：分支发散（branch divergence）会让某些 lane 被强制空转。
考虑这样一段代码：
// 简化的 HIP kernel 片段
if (threadIdx.x < 16) {
// 走 A 路
compute_a(data);
} else {
// 走 B 路
compute_b(data);

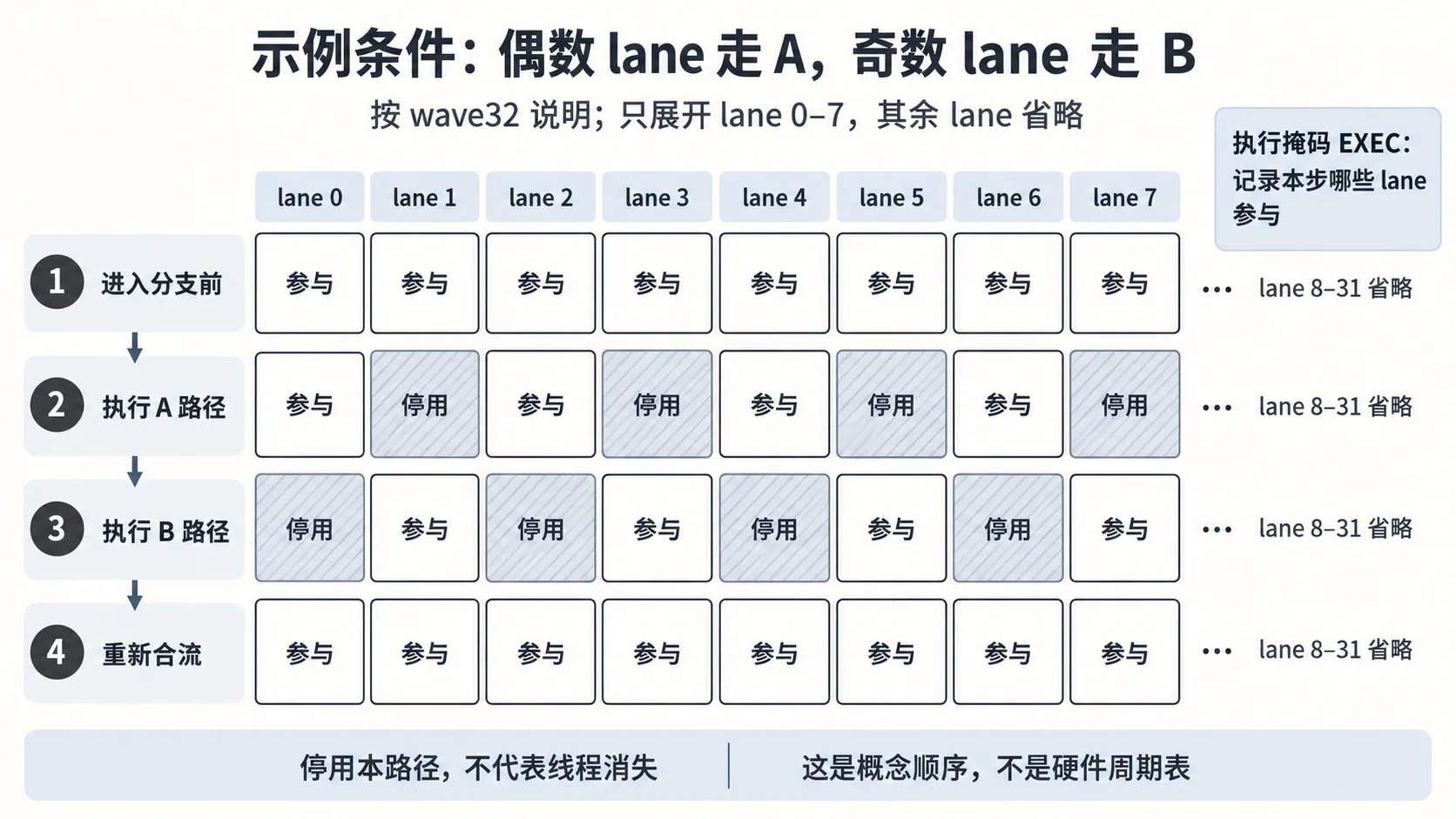

}在 wave32 模式下，前 16 个 lane 走 A、后 16 个 lane 走 B。硬件做不到"两路同时跑"——它会先用 EXEC mask（execution mask，执行掩码）把后 16 个 lane 屏蔽掉跑完 A，再把前 16 个屏蔽掉跑完 B。实际花费的时间是两条路径之和，而不是更长那条。如果一个 wave 内部有 N 个互不相同的分支去向，最坏情况就是 N 倍代价——所以"让同一个 wave 里的 lane 走相同分支"是 GPU 算子的基本功。
如果你还没写过 HIP kernel，可以这样理解：同一组一起出发的 32 个线程最好走同一条路；如果一半走 A、一半走 B，硬件会先把走 B 那一半"暂停"跑完 A，再反过来跑完 B。被暂停的 lane 不是"另一个 CPU 核去做别的事"，而是真的空着等。EXEC mask 是硬件自己维护的开关，不需要你在代码里手动控制，你能做的只是别写出让一个 wave 切两半的 if。

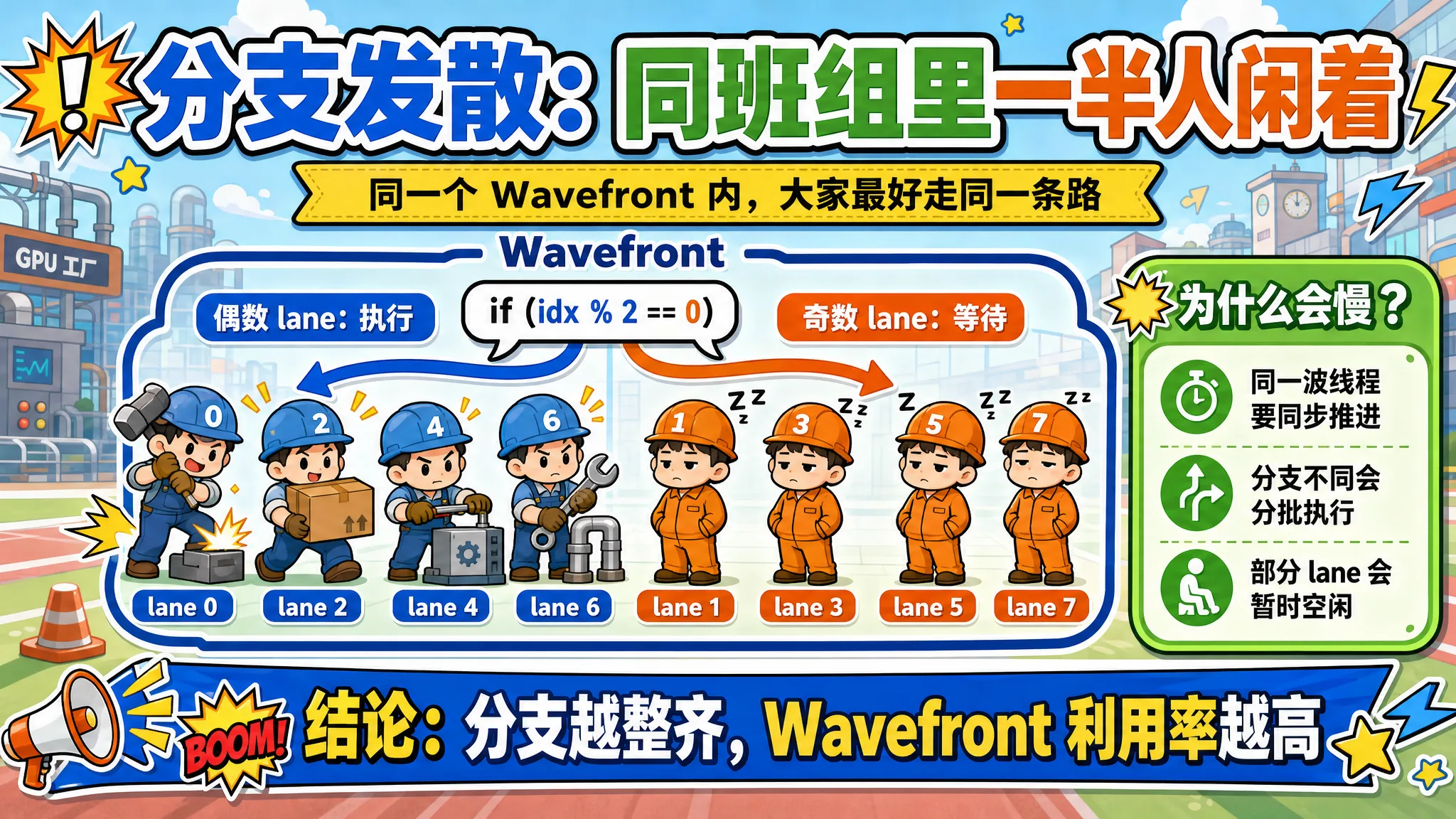

图 2.5 同一个 Wavefront 内部分支越整齐，lane 利用率越高
经验法则：写 kernel 时，让分支沿着 wave 边界（32 的整数倍）切，不要让一个 if 把同一个 wave 切两半。
另一个相关概念是 occupancy（占用率）：一个 SIMD 上同时驻留多少个 wave。RDNA 上一个 SIMD 最多可以驻留多个 wave，让它们轮流"挡延迟"——访存的 wave 先去等数据，计算的 wave 抢上 VALU 干活。但驻留 wave 数受 VGPR、SGPR、LDS 的约束（详见下一节）。这就是为什么我们说 occupancy、VGPR 用量、LDS 用量是绑在一起的三件事。
现在不需要手算 occupancy。你只需要知道：occupancy 反映 GPU 同时塞进多少 wave 来隐藏访存等待；高不一定就好，关键是有没有被 VGPR / LDS 这些资源卡住。后面 Profiling 篇 会教你从 rocprof / Omniperf 的输出里看它是被哪个资源限制的。
2.4 VGPR、SGPR 与 LDS 资源
这一节讲清楚为什么 VGPR / SGPR / LDS 是 kernel 优化绕不开的"片上资源池"。
GPU 不像 CPU 那样靠"几级 cache + 重命名 + 大量乱序"来藏延迟。它靠的是同一时刻让足够多的 wave 在飞：当一个 wave 卡在访存上时，调度器立即切到另一个 wave 上跑 VALU。能"在飞"的 wave 数量越多，访存延迟越容易被掩盖。但 wave 不是免费的——每个 wave 都要占一份寄存器和共享内存。
把这块片上资源想象成一个有上限的资源池。每个 wave 在池子里"租"几样东西：
| 资源 | 谁在用 | 单位 | 多了的副作用 |
|---|---|---|---|
| VGPR（向量寄存器） | 每个 lane 私有 | 32-bit 寄存器 | 单 wave 越大 → 同 SIMD 上能驻留的 wave 越少 |
| SGPR（标量寄存器） | 整个 wave 共享 | 32-bit 寄存器 | 控制流、地址、常量太多会撑爆 SGPR 上限 |
| LDS（共享内存 / 工作台） | 整个 workgroup 共享 | KB | 单 workgroup 越大 → 同 WGP 上能驻留的 workgroup 越少 |
如 图 2.6 所示，可以把"占用率约束"画成一组并列的水位线：
图 2.6 VGPR/SGPR/LDS 任何一项打满，都会限制可同时驻留的 wave 数量
三个资源池中任何一个先打满，就决定了 occupancy 的上限。这也是 rocprof / Omniperf 常给出 "VGPR-limited" / "LDS-limited" 这类标签的原因——它在告诉你瓶颈是哪个池子先没水了。
LDS 还有第二个性质：它不是一块纯线性内存，而是分 bank 的（多数 AMD GPU 上 32 个 32-bit bank）。同一周期里，如果同一个 wave 内不同 lane 访问到同一个 bank 的不同地址，就会发生 bank conflict（bank 冲突）——硬件会串行化访问。LDS 用得好不好的标准之一就是有没有让 bank conflict 控制住。
对 kernel 写手来说，这一节的实操含义是：
- 看到编译器报 VGPR > 某阈值就别忽略——同 SIMD 上能驻留的 wave 少了；
- block size（每个 workgroup 多少线程）和 LDS 用量是两个互相约束的旋钮，不能只看一个；
- 用 LDS 复用 tile 是手段，不是目的——如果一个 kernel 已经是 compute-bound，再多塞一份 LDS 反而会挤占其他 workgroup 的位置。
一个最小例子：假设你写的 kernel 里每个线程有很多临时变量（中间结果、循环展开后的临时值、不必要的寄存器变量），编译器为了把它们都放下，每个线程要占的 VGPR 数就上去了。VGPR 总量是固定的，每个 wave 占的越多，同一个 SIMD 上能同时塞下的 wave 就越少。wave 少了，原来"A 在等访存时 B 顶上"的腾挪空间也就小了——结果就是访存延迟没人挡，VALU 闲在那里等数据。所以"减少不必要的临时变量、控制循环展开次数"在 GPU 上不仅是代码风格问题，而是直接影响 occupancy。
2.5 显存层次：寄存器 → LDS → L1/L2 → GDDR6
这一节把"数据从哪里来"完整拆开——从寄存器一直走到显存，让你看清一次访存到底走了几跳、哪一跳代价最高。
9070XT（RDNA4）的显存层次和数据中心 GPU（用 HBM）有很大不同。记住一个核心事实：9070XT 用的是 16GB GDDR6，不是 HBM。这意味着它的带宽上限远低于数据中心卡——后面算 Roofline 时，这条"带宽斜线"的位置会明显不同。
| 层级 | 位置 | 容量量级 | 带宽 | 延迟 |
|---|---|---|---|---|
| 寄存器（VGPR/SGPR） | 每个 lane/wave 私有 | 每个 wave 几 KB | 最高 | 最低 |
| LDS | CU/WGP 内部 | 每 workgroup 最多 64 KB | 很高 | 很低 |
| L0 / Vector L1 | CU 私有缓存 | 几十 KB | 高 | 低 |
| L2 cache | 全局共享 | 几 MB | 中 | 中 |
| GDDR6 显存 | 板载 | 16 GB | ~510 GB/s（实测，标称 ~760） | 高 |
上表 GDDR6 带宽用大数组 copy micro-benchmark 实测（footprint ≥1 GiB，纯 GDDR6 平台，排除 L2 命中）。标称 ~760 GB/s 是理论峰值；实测 ~510 GB/s 是 copy kernel 能达到的稳态有效带宽，受内存事务效率、L2、内存控制器影响——后续所有 Roofline 计算以实测值为准。脚本见
code/part0-intro/chapter2/micro_bench.py，原始输出见本章末尾。
几个对优化最关键的点：
- 离 lane 越近越快：寄存器 > LDS > L1 > L2 > GDDR6。优化的核心思路之一就是让数据尽量待在离 lane 近的地方——用寄存器复用、用 LDS 缓存 tile、用合并访存提升 cache 命中率。
- GDDR6 不是 HBM：9070XT 的显存带宽实测约 510 GB/s（标称 ~760 GB/s），远低于 HBM 设备（动辄几 TB/s）。这意味着对 9070XT 来说，memory-bound 算子的优化空间更大也更关键——很多算子会卡在带宽上。
- 合并访存（Coalescing）：连续的线程访问连续的地址时，硬件可以把多次访问合并成一次大事务，充分利用带宽。反之，strided 访问（线程访问间隔地址）会让带宽利用率大跌。这是第 5 章 profiling 会用 strided 反例演示的重点。
2.6 L1 / L2 Cache：片上缓存怎么工作
上一节的显存层次表里，L1/L2 只占了两行。但对算子优化来说，它们直接决定了一个 wavefront 的 32 个 lane 究竟会触发几次外部内存事务——是合并访存这件事在硬件侧的执行者。
几个尺寸先记住
9070XT（RDNA4）的片上缓存层次（量级，以实测为准）：
| 层级 | 位置 | 容量 | 说明 |
|---|---|---|---|
| L0 vector cache | 每 SIMD 私有 | ~32 KB | 最贴近 VALU 的一层 |
| L1 / Vector L1 | 每 SA（Shader Array） | ~128-256 KB | RDNA3+ 在这层做了扩容 |
| L2 | 全 GPU 共享 | 数 MB | 16-way 关联，所有 CU 共享 |
RDNA4 的精确 cacheline 大小和聚合粒度，AMD 未在公开资料里以一句话给出。但有一条跨架构都成立的规则："连续线程读连续地址 + 自然对齐"始终是最安全的写法——具体聚合数字以 RDNA ISA 白皮书与微基准为准，不要直接挪用 GCN 的 64 字节模型。
L1 / L2 给算子的三个关键含义
| 关注点 | L1 / L2 怎么影响 | 算子例子 |
|---|---|---|
| 复用粒度 | 同一个 cacheline 被多少 lane / wave 重读 | GEMM tile、卷积 stencil |
| 命中策略 | 流式访问 vs 时间局部性 | 大向量逐元素 op：基本不命中 L1，靠合并访存；GEMM tile：靠 L1/L2 复用 |
| 写一致性 | 写直达（write-through）到 L2，如何对其他 CU 可见 | reduction、原子 op、跨 block 同步 |
举个具体场景。一个 vector add 把两个数组逐元素加起来：每个元素只读一次、写一次，没有任何复用——L1 命中率会非常低，性能完全由 L2 → GDDR6 这条链路的有效带宽决定。这就是典型 memory-bound。
换个场景，一个 GEMM 把 K 维度切 tile 加载到 LDS：每个 A、B 元素被 tile 内的多个线程重复用——这时 L1/L2 命中率高，性能更接近 compute-bound。理解 L1 / L2 是为了心里有一根"什么样的访问会命中、什么样的不会"的尺。
写一致性的坑：GPU 上的 L1 通常是写直达（write-through）——L1 收到写请求后会更新 L2。这避免了"两个 L1 各自缓存同一份数据，不知道谁是新的"这种一致性问题。代价是写带宽压力更大，所以多线程写同一行 cacheline 时，硬件会把它折叠成单次写——这个机制在 reduction 和原子操作里都会再遇到。
2.7 LDS 详解与 bank 冲突
LDS（Local Data Share，CUDA 里叫 shared memory）是 GPU 上最容易把性能写飞的一块片上 SRAM。一个 GEMM、一个 Softmax、一个 reduction，几乎都要靠 LDS 来藏访存延迟、做线程间通信。但 LDS 不是"普通的 SRAM"——它有 bank 结构，stride 选错可以让吞吐直接腰斩。
LDS 的 bank 结构
- LDS 被划分为 32 个 bank，每个 bank 宽 4 字节（1 dword）；
- 地址到 bank 的映射是
bank = (byte_address / 4) mod 32； - 当同一个 wave 在同一个 phase 内有多个 lane 访问不同地址但落在同一个 bank 时，发生 bank conflict，硬件被迫串行化。
图 2.7 LDS 的 32 个 bank：wave32 下 32 个 lane 恰好各落一个 bank，连续 dword 访问无冲突
如 图 2.7 所示，9070XT 默认 wave32，32 个 lane 各访问连续 dword 时正好各落一个 bank——这是最理想的访问模式。
三种最常见的 bank 模式
| 访问模式 | 例子 | 是否冲突 |
|---|---|---|
| 连续 dword | lds[tid] | 通常无冲突（32 lane 各落一个 bank） |
| 同一地址广播 | lds[0] 被全 wave 读 | 硬件 broadcast，不视为冲突 |
| Stride 是 32 的倍数 | lds[tid * 32] | N-way 冲突最严重，所有 lane 全打到同一个 bank |
| Stride 是 33（1 + 32） | 经典的 padding 写法 | 有效避免 stride=32 这一类冲突 |
| 2D tile 行主写 + 列主读 | GEMM 的 LDS 缓冲 | naive 实现读侧常见冲突，需要 swizzle/padding 修复 |
一个直观的踩坑例子：GEMM 的 LDS tile
写过 HIP GEMM 的人都见过这一幕：把 A 的 tile 行主存进 LDS，再让另一组线程列主地读出来——写侧没冲突，读侧出现 bank 冲突：
图 2.8 经典的 GEMM tile bank 冲突：写没问题，读冲突；Padding 或 Swizzle 后两边都不冲突
修复手段一般有两类：
- Padding（加一列）：让每行多一个 dword（如
As[BLOCK_K + 1]），破坏 stride 32 的对齐；最简单，代价是浪费一点 LDS 容量； - XOR Swizzle：对地址做 XOR 变换，让物理 bank 编号被打散；这是 Composable Kernel / rocWMMA 在生产代码里更常用的方案。
第 9 章 GEMM 会用真实 kernel 把 padding 跑出来对比。
怎么发现自己撞了 bank 冲突：不要靠猜。用 rocprof / Omniperf 看 LDS 相关计数器（如
SQ_LDS_BANK_CONFLICT），或故意构造 stride=32 的访问看吞吐在哪里腰斩——具体方法在 第 5 章 profiling 篇讲。
2.8 全局内存合并访存（Coalescing）
合并访存是初学者最早听说、但最容易"以为自己懂了其实没懂"的一个概念。它讲的是同一个 wave 内的 32 个 lane 怎样合并自己的内存请求；理解它的关键不是"连续就好"，而是理解硬件按多少字节、怎么对齐去聚合 wave 内的请求。
合并规则与事务条数
AMD GPU 的 L2 cache 访问以 cacheline 为单位（经典 GCN 是 64 字节、按 64 字节对齐；RDNA 的具体粒度见 ISA 文档）。一个 wave 的 32 个 lane 各自的访问，会被硬件聚合成"覆盖目标 cacheline 集合的最少请求数"。
图 2.9 合并访存与非合并访存：差距来自硬件发出的事务条数
如 图 2.9 所示，"连续线程访问连续地址"被翻译成硬件语言，就是"用最少条 cacheline 事务覆盖 wave 的请求集合"。
几种典型访存模式的代价对比
| 模式 | 例子 | wave 发出的事务条数 | 备注 |
|---|---|---|---|
| 连续读（最佳） | out[tid] = in[tid] | 2 条（32×4 B = 128 B） | 全合并 |
| 跨步 2 读 | out[tid] = in[tid * 2] | 至少 ×2 | 有效带宽折半 |
| 跨步 16 读 | out[tid] = in[tid * 16] | 接近 32 条 | 几乎没有合并 |
| 同地址广播 | 所有 lane 读 in[0] | 1 条 + 广播 | 命中后基本免费 |
| 写多 lane → 同地址 | 普通 store | 硬件折叠成 1 次 | atomics 不享受这个优化 |
| 2D 行主图像列读 | img[col * H + row] | 灾难性 | 改 layout 或转置 |
给算子写法的三条直觉
- 先想"哪个变量随 lane 索引变化"，让它做内层 stride 1 的访问；
- fp16 / bf16 的算子尽量做向量化 load：AMD 上常见的
global_load_dwordx4一条指令一个 lane 加载 16 字节，整个 wave 合起来 512 字节——比 4 条 dword 指令少一个数量级的发射开销； - 遇到 transpose / strided slice，把转置或 gather 单独做成一个 kernel，不要塞进主算子里。
第 3 章 的 vector add 就是全合并的典型（连续线程读连续地址），第 5 章 会用一个 strided 反例对比它的代价，第 7 章 Reduction 和 第 9 章 GEMM 会用真实 kernel 把这三条逐条跑一遍。
2.9 WMMA：RDNA4 的矩阵加速单元
这一节把"AI 算子怎么落到硬件矩阵单元上"讲清楚——它是 GEMM、Attention 这类算子能跑得多快的核心来源。
WMMA（Wave Matrix Multiply Accumulate，波矩阵乘累加） 是 RDNA 3 引入、RDNA 4 进一步增强的矩阵指令族。它的核心想法是：用一条 wave 协作完成一个小 matmul tile D = A·B + C，而不是让 VALU 一条一条加。
WMMA 是 wave 级指令——一条指令需要整个 wave 的所有 lane 配合完成。它把 A、B、C 三个 tile 的元素分散到 wave 内每个 lane 的 VGPR 上，硬件再用矩阵单元做一次乘累加。
GPUOpen 官方博客 "How to accelerate AI applications on RDNA 3 using WMMA" 给出的关键事实：
- 支持 wave32 与 wave64 两种模式，编译器选哪种由 build target 决定；
- RDNA 3 / 3.5 上只支持 16×16×16 一种 tile 形状，RDNA 4 有所增强；
- 输入 A/B 类型可以是 FP16、BF16、INT8、INT4；累加器 C/D 类型可以是 FP16、FP32、BF16、INT32；
- 编译器内置函数形如（只是指令入口形态，本章不要求复制运行）：
// RDNA：16x16x16 fp16 → fp32，wave32
float8 d = __builtin_amdgcn_wmma_f32_16x16x16_f16_w32(a_frag, b_frag, c_frag);
// RDNA：16x16x16 int8 → int32，wave32
int8 d = __builtin_amdgcn_wmma_i32_16x16x16_iu8_w32(/*unsigned*/ false, a8,
false, b8, c32, false);听说过 NVIDIA Tensor Core 的话：WMMA 在角色上和 Tensor Core 一致——都是"一条指令完成一个小 matmul tile"的专用矩阵单元，不是同一套指令集，但解决的是同一类问题。
回到 AI 算子层。为什么 GEMM、Attention、Conv 都喜欢 WMMA？ 因为它把"乘加密集"这件事直接交给硬件矩阵单元，不再走 VALU 一条一条加；外加它是 wave 级指令，VGPR 之间自然形成数据复用，把"重复加载同一个 tile"的代价摊薄掉。
图 2.10 在 9070XT 上选择矩阵单元路径的简化决策
实操含义：
- 在 9070XT（RDNA4）上写矩阵相关 kernel，优先确认 WMMA 路径：要么用 rocWMMA 帮你封好，要么直接调
__builtin_amdgcn_wmma_*内置函数。第 2 篇的 GEMM 会做对比实验。 - WMMA 的 tile 形状决定了 BLOCK_M / BLOCK_N / BLOCK_K 的最佳取值。第 2 篇的 Triton 章节会把这点反复用到。
2.10 Roofline 的硬件来源
最后一节把硬件参数翻译成 Roofline 模型 上的两条线，这样后面我们打开 profiler 时，就能很快判断"还有多少空间"。
Roofline 的核心想法非常朴素：任何 kernel 的实际性能都被两件事卡住——算力上限和带宽上限。把它们画在同一张坐标系里：
- 横轴：arithmetic intensity（算术强度），单位 FLOP/Byte，意思是"每搬运 1 字节数据，能做多少次浮点运算"；
- 纵轴：实际性能，单位 FLOP/s（或 TFLOPS）；
- 两条线：
- 水平线：硬件的峰值算力 P_peak（给定精度下的 TFLOPS）；
- 斜线：硬件的峰值带宽 B_peak 乘以算术强度。
图 2.11 Roofline 的两条线：左半边由带宽决定，右半边由算力决定
两条线的硬件来源很具体：
- 峰值算力 P_peak 来自"每 CU / 每周期能做多少 FLOP × CU 数 × 时钟"。对 9070XT，实测
torch.matmul（4096×4096）的峰值：fp16（走 WMMA）约 79.9 TFLOPS、fp32（走 SIMD FMA）约 10.6 TFLOPS。使能 WMMA 时这条线高得多，不走 WMMA 时会大幅下降。 - 峰值带宽 B_peak 来自 GDDR6 显存。9070XT 标称 ~760 GB/s，但实测 copy 有效带宽约 510 GB/s（footprint ≥1 GiB 平台）。注意这个数字远低于 HBM 设备的几 TB/s——所以 9070XT 的 Roofline 拐点位置会和数据中心卡很不一样。
上面这些 P_peak / B_peak 数字都用
code/part0-intro/chapter2/micro_bench.py在 9070XT + ROCm 7.13 + 原生 Ubuntu 24.04 上实测得到（见本章末尾输出）。标称值仅作上限参考，Roofline 计算一律用实测值。
把这两条线画到同一张图上，每个 kernel 都会落在某一个点上。先用最简单的 Vector Add c[i] = a[i] + b[i] 走一遍"算术强度怎么从代码里算出来"：
对每个 float32 元素：
读 a[i]：4 Byte
读 b[i]：4 Byte
写 c[i]：4 Byte
做 1 次加法：1 FLOP
算术强度 = FLOP / Byte = 1 / 12 ≈ 0.083 FLOP/Byte关键不是死记这个数字，而是理解：Vector Add 的算术强度天然很低——搬一堆数据只做一次加法，所以它必然落在 Roofline 的斜线那一侧，属于 memory-bound。
| 算子典型 | 算术强度量级 | 落在哪一边 |
|---|---|---|
| Vector add（按元素加） | 很低（约 0.083–0.25 FLOP/Byte，取决于读写口径） | memory-bound |
| Reduction / Softmax 单趟 | < 1 FLOP/Byte | memory-bound |
| Conv / GEMM（小 batch） | 数 FLOP/Byte | 取决于 tile 是否有效复用 |
| GEMM（大 M/N/K，有 tile + 矩阵单元） | 数十至数百 FLOP/Byte | compute-bound |
| Attention（Flash 风格融合） | 取决于 head_dim 与序列长度 | 中间区，常被融合策略左右 |
读到这里，三件事应该串起来了：
- "算子是 memory-bound 还是 compute-bound" = "落在斜线上还是水平线上"；
- 优化 memory-bound 算子，就是想办法把工作点往右挪——更高的复用、更大的 tile、合并访存、LDS 缓存；
- 优化 compute-bound 算子，就是想办法把水平线往上抬——用矩阵单元（WMMA）、更合适的精度、更高 occupancy 来逼近 P_peak。
后面 第 3 章 会用 vector add 跑通第一个程序，第 6 章 会把算子点画到真实 Roofline 上。
2.11 实测：9070XT 的带宽与算力
前面两节的 Roofline 数字不是拍脑袋来的，全部用 code/part0-intro/chapter2/micro_bench.py 在 Radeon RX 9070 XT（gfx1201）+ ROCm 7.13 + 原生 Ubuntu 24.04 上实测。完整输出如下，方便你对照复现：
输出：micro_bench.py @ AMD Radeon RX 9070 XT + ROCm 7.13
============================================================
GPU: AMD Radeon RX 9070 XT
torch: 2.11.0+rocm7.13.0
============================================================
--- 显存带宽（大数组 copy，测 GDDR6 平台 B_peak）---
footprint | min_ms | GB/s
--------------------------------------
64 MiB | 0.239 ms | 534.7
256 MiB | 0.976 ms | 524.4
512 MiB | 1.988 ms | 515.1
1024 MiB | 4.008 ms | 511.0
2048 MiB | 8.032 ms | 510.0
--- 峰值算力（torch.matmul 4096x4096，测 P_peak）---
dtype | min_ms | TFLOPS
--------------------------------
fp16 | 1.721 ms | 79.9
fp32 | 12.944 ms | 10.6读这张表的几个要点：
- 带宽随 footprint 增大先升后稳：64 MiB 时 534.7 GB/s（部分 L2 命中拉高），到 1024 MiB 后稳定在 ~510–511 GB/s（纯 GDDR6 平台，L2 已被打穿）。B_peak 取稳态值约 510 GB/s，不取 L2 命中虚高的那个。
- 实测 ≈ 标称的 67%：标称 ~760 GB/s 是理论峰值，实测 ~510 GB/s 是 copy kernel 的有效带宽。这个差距是正常的（事务开销、L2、内存控制器），后续算 Roofline 一律用实测 510 GB/s，不用标称。
- fp16 算力是 fp32 的 ~7.5 倍：fp16（79.9 TFLOPS）走 WMMA 矩阵单元，fp32（10.6 TFLOPS）走 SIMD FMA。这就是为什么后面 GEMM / Attention 章会反复强调"用 WMMA"——它能把手头算力提高近一个数量级。
- 拐点算术强度 ≈ P_peak / B_peak：fp16 下拐点约 79.9/0.510 ≈ 157 FLOP/Byte，fp32 下约 10.6/0.510 ≈ 21 FLOP/Byte。一个算子的算术强度超过这个拐点才算 compute-bound，否则就是 memory-bound——Vector Add（0.083）远在拐点左侧。
本章小结
- CU 内部不是黑盒：SIMD（VALU + SALU）、寄存器堆、LDS、L0 缓存各司其职；RDNA 还在 CU 之上多了一层 WGP，WGP 内 4 条 SIMD32 共享 LDS。
- wave 是 GPU 的最小调度单位：RDNA 默认 wave32；同一个 wave 内分支发散会让 lane 串行化执行。
- VGPR / SGPR / LDS 是同一个 occupancy 池子的三个水位：任何一个先满，都会限制可同时驻留的 wave 数，从而限制延迟隐藏能力。
- 9070XT 用 16GB GDDR6（非 HBM），实测有效带宽约 510 GB/s（标称 ~760）；离 lane 越近的存储越快，优化的核心是让数据待在离 lane 近的地方。
- WMMA 是 RDNA3+ 的矩阵加速单元，一条 wave 协作完成一个 16×16×16 的 matmul tile；GEMM/Attention 优化的核心是利用好它。
- Roofline 上的两条线直接来自硬件参数：水平线是峰值算力（受是否使能 WMMA 影响），斜线是峰值带宽。
下一章 第 3 章 会用 vector add 跑通第一个真正的 GPU 程序，并把这一章建立的 Roofline 心智模型用起来。
自检问题
读完本章后，你应该能回答：
- CU、SIMD、wavefront 三者是什么关系？一个 wave 是怎么落到 SIMD 上的？
- 为什么同一个 wave 内分支走向不同会变慢？EXEC mask 是硬件做的还是你写代码控制的？
- VGPR / SGPR / LDS 为什么会限制 occupancy？哪一个先打满，会出现什么样的标签？
- 9070XT 的显存层次有哪几层？为什么说它和 HBM 设备的 Roofline 拐点不一样？
- WMMA 是什么？它和"手写 GEMM 一条一条加"有什么区别？
- Vector Add 为什么通常是 memory-bound？大 GEMM 配合 WMMA 为什么能跑到 compute-bound？
延伸阅读
初学者优先看
- ROCm Conceptual: Device hardware glossary — 本章所有硬件术语的对照字典
- AMD Radeon RX 9070 XT 官方页面 — 本书基线硬件
写 kernel 时再看：架构文档
- AMD RDNA Architecture White Paper（PDF）
- AMD GPU Architecture Programming Documentation Hub
- LLVM AMDGPU Backend User Guide
写矩阵相关 kernel 时再看：WMMA
