第11章 11GEMM-Like：矩阵乘类算子

本章导读

在第 8 章的向量加法中，一个输入元素通常只参与一个输出。矩阵乘法不同：同一行 A 会用于多列输出，同一列 B 会用于多行输出。怎样让读进来的数据多用几次，是本章的优化起点。

我们先用小矩阵看清这种复用，再分别建立 HIP 和 Triton 的性能基线。HIP 先加入 block 内共享的输入分块，再比较分块大小；Triton 先比较输出 tile 的形状，再检查 program 分组是否有帮助。每轮都根据正确性和实测结果决定下一步。

配套代码 编程范式附录

当前环境Radeon RX 9070 XT · ROCm 10.0 · 原生 Ubuntu 24.04

HIP 深入路线从线程分工到访存与协作Triton 快速路线用数据块表达同一个算子

这里实现 GEMM 家族中的基本情形 C = A @ B，输入和输出都是行优先 FP32 矩阵，不含转置、缩放或额外加法项。

阅读路线与前置知识

阅读路线	建议顺序
理解算法	点积与矩阵布局 → 分块与输入复用 → 结果与参数选择
编写 HIP	共同算法与实验约定 → HIP 优化路线
编写 Triton	共同算法与实验约定 → Triton 优化路线；语法可查 附录 D

代码位于 code/part2-kernels/chapter11/。本章主实验使用 Radeon RX 9070 XT（gfx1201）+ ROCm SDK 10.0 + 原生 Ubuntu 24.04，主形状是 M=N=K=1024。完整采集信息与复跑入口放在 11.7 节。

11.1 点积与矩阵布局

先算出一个输出，再把同样的规则用于整个矩阵：

$$A=\left[\begin{array}{ccc}1& 2& 3\\ 4& 5& 6\end{array}\right],B=\left[\begin{array}{cc}1& 0\\ 2& 1\\ 0& 2\end{array}\right].$$

取 A 的第 0 行和 B 的第 0 列，对应元素相乘后相加：

$$C_{0,0}=1\times 1+2\times 2+3\times 0=5.$$

这叫点积。换一列 B，就得到同一行的另一个输出；换一行 A，就得到下一行的输出。最终：

$$C=AB=\left[\begin{array}{cc}5& 8\\ 14& 17\end{array}\right].$$

MATMUL · 点积固定 C[0,0]：临时部分和怎样变成输出

1/5

固定 A 第0行与 B 第0列沿K配对的输入分别为[1,2,3]与[1,2,0]。线程的临时部分和从0开始，输出位置尚未写回。

k=0：0 + 1×1 = 1读取两个输入值的副本，相乘后加到临时部分和。A和B中的原值仍在原处。

k=1：1 + 2×2 = 5第二对输入的乘积是4。沿K累加的是同一个临时部分和，此时还没有写C。

k=2：5 + 3×0 = 5第三项确实执行了乘加，但乘积为0，因此部分和仍是5。

三项都处理完，才存入 C[0,0]将最终部分和5写回GPU输出数组。其他输出各自由相应线程完成自己的点积。

固定 A 第0行与 B 第0列沿K配对的输入分别为[1,2,3]与[1,2,0]。线程的临时部分和从0开始，输出位置尚未写回。

步骤 1 / 5输入

算法过程示意 · 数字定位到该步完成状态，可拖动进度或播放；动画速度不代表 GPU 耗时。

图 11.1　固定 C[0,0]，临时部分和依次为 0、1、5、5，最后才单独写回输出。原输入始终保留；动画速度不代表 GPU 执行时间。

在 图 11.1 中，走到 k=1 时部分和已经是 5；k=2 的乘积为 0，所以处理了最后一项，部分和仍为 5。

一般地，A 的形状为 M×K，B 为 K×N，C 为 M×N：

$$C_{m,n}=\sum _{k=0}^{K-1}{A}_{m,k}{B}_{k,n}.$$

M、N 决定有多少个输出可以并行计算，K 决定每个输出要累加多少项。吞吐率采用常见的 2MNK FLOP 计数：每次乘加记两次浮点运算。这是算法工作量，不是硬件指令条数。

源码将矩阵按行连续存放在一维数组中，行步长分别为 K、N、N：

数学位置	一维数组下标
A[row, inner]	row * K + inner
B[inner, column]	inner * N + column
C[row, column]	row * N + column

例如 C[1,1] 使用 A 的下标 3,4,5 和 B 的下标 1,3,5。沿 B 的一列移动，跨过的是一整行 B，因此步长是 N。

11.2 分块与输入复用

仍看这组小矩阵。C[0,0] 与 C[0,1] 都使用 A 的第 0 行；C[0,0] 与 C[1,0] 都使用 B 的第 0 列。四个输出分别完成点积，源码会请求 4×3×2=24 个输入值。

也可以每轮取 A 的一列和 B 的一行，更新全部四个输出。在 图 11.2 中点选 A[0,1]=2：它与 B[1,0]=2 相乘，给 C[0,0] 加上 4；又与 B[1,1]=1 相乘，给 C[0,1] 加上 2。

一个输入值，可以参与多个输出

点选 A 或 B 中的一个数，查看这一项的贡献。

A · 2×3

B · 3×2

这一项会加到哪些位置？

C[0,0]+4

C[0,1]+2

C[1,0]—

C[1,1]—

A[0,1] = 2

→ C[0,0] 加上 2 × 2 = 4

→ C[0,1] 加上 2 × 1 = 2

这里显示一个输入值的贡献；完整输出还要累加其他 K 位置。点选表示数据关系，不表示执行顺序。

图 11.2　点选一个 A 或 B 输入值，查看这一项会贡献给哪些输出位置。显示的是单项贡献，完整结果还需累加其他 K 位置。

已处理的 K 位置	两行输出的部分和
尚未开始	[0, 0]、[0, 0]
k=0	[1, 0]、[4, 0]
k=1	[5, 2]、[14, 5]
k=2	[5, 8]、[14, 17]

现在每轮请求 2 个 A 值和 2 个 B 值，三轮共 12 个。每个 A 值用于两列输出，每个 B 值用于两行输出，四个部分和则一直保留到 K 方向处理完毕。

这样共同处理的一片小矩阵称为 tile（分块）。本例的输出 tile 是 2×2，表中沿 K 每次推进 1；实际 kernel 可以一次推进更宽的一段 K。HIP 用 LDS 显式保存共享的 A/B tile，Triton 用张量块描述加载和乘法。

24 与 12 是本例的逻辑输入请求数，不能直接换算成实际显存流量。重复请求可能命中缓存，分块也会增加同步和资源占用。这个推导给出了值得实验的假设：增加输入复用，是否能抵消新增成本？

11.3 正确性与计时约定

开始比较前，先让两条路线回答同一道题。输入、参考结果和验收标准保持一致，性能基线则各自建立。

项目	本章约定
输入	相同 seed 的确定性 FP32 输入，包含正负数；主实验 seed 为 20260920
正确性参考	CPU 上以 FP64 计算矩阵乘，再转为 FP32
验收条件	每个输出都有限，且 abs(actual-ref) <= 1e-4 + 1e-4 * abs(ref)
HIP 性能基线	naive，block 为 16×16，一线程计算一个输出
Triton 性能基线	输出 tile 32×32、K tile 32、4 warps、group 1
计时范围	已在 GPU 上的 A/B 到 C 写回 GPU，全算子 event 时间；不含分配、CPU 参考和主机拷贝

检查程序在计时前把输出填为 NaN，运行预检，结束计时后再检查全部输出。这样漏写的位置不会因旧值碰巧正确而通过。NaN、无穷值先被拒绝，再计算误差；判断依据是逐元素容差，不是比较两项最大误差。

Triton 显式使用 tl.dot(..., input_precision="ieee")，FP32 累加。HIP 的点积也使用 FP32 累加。共同的参考和容差用于验证本章实现；它们不要求不同编译器生成相同指令或逐位相同的结果。

图中横轴是完整算子时间，越短越好。主实验每配置运行 3 个独立进程，每进程预热 10 次、采样 50 次。先取各进程的中位数，再取这三个数的中位数；范围线展示三个进程中位数的最小值和最大值，不是置信区间。本章预先创建 event，排入全部采样区间后统一同步；短区间仍可能包含 CPU 提交间隙。Profiler 另行运行，不把采集时的耗时混入主结果。

11.4 HIP 与 Triton 优化路线

两条路线都围绕输入复用，但直接控制的对象不同。HIP 编写线程的加载、LDS 和同步；Triton 描述一个 program 处理的张量块，再选择执行配置。可以先完整阅读一条路线。

环境与结果目录。 以下命令在 GPU 机器的仓库根目录开始执行，后续保持在 code/part2-kernels/。沿用本篇 uv.lock，不要删除锁文件：

cd code/part2-kernels &&
uv sync --locked &&
source ./activate-rocm.sh

为本章新建一个独立结果目录，保存打印出来的路径：

mkdir -p chapter11/results &&
RUN=$(mktemp -d chapter11/results/walkthrough-XXXXXX) &&
mkdir "$RUN/build" &&
printf '本轮结果目录：%s\n' "$RUN"

换终端后，重新执行环境准备，再恢复之前打印的目录；提示处只粘贴路径，不含 RUN=：

read -r -p '粘贴上次输出的结果目录：' RUN &&
test -n "$RUN" && test -d "$RUN/build" &&
printf '继续使用结果目录：%s\n' "$RUN"

需要重测或改动源码时，新建 RUN，重新编译 HIP；恢复旧目录只用于继续未修改的实验。后续命令会拒绝写入已有样本。

每条命令先校验，再完成一个进程的 10 次预热与 50 次计时；折叠输出对应第 1 个进程。图使用三个独立进程的统计，不是一次终端输出。 手工复测时同时把样本名 p1 与 --process 1 改为 p2/2、p3/3，每遍覆盖同组候选并轮换起始项。章末批量入口会自动完成这一步、汇总并画本轮图，不要求先运行 profiler。

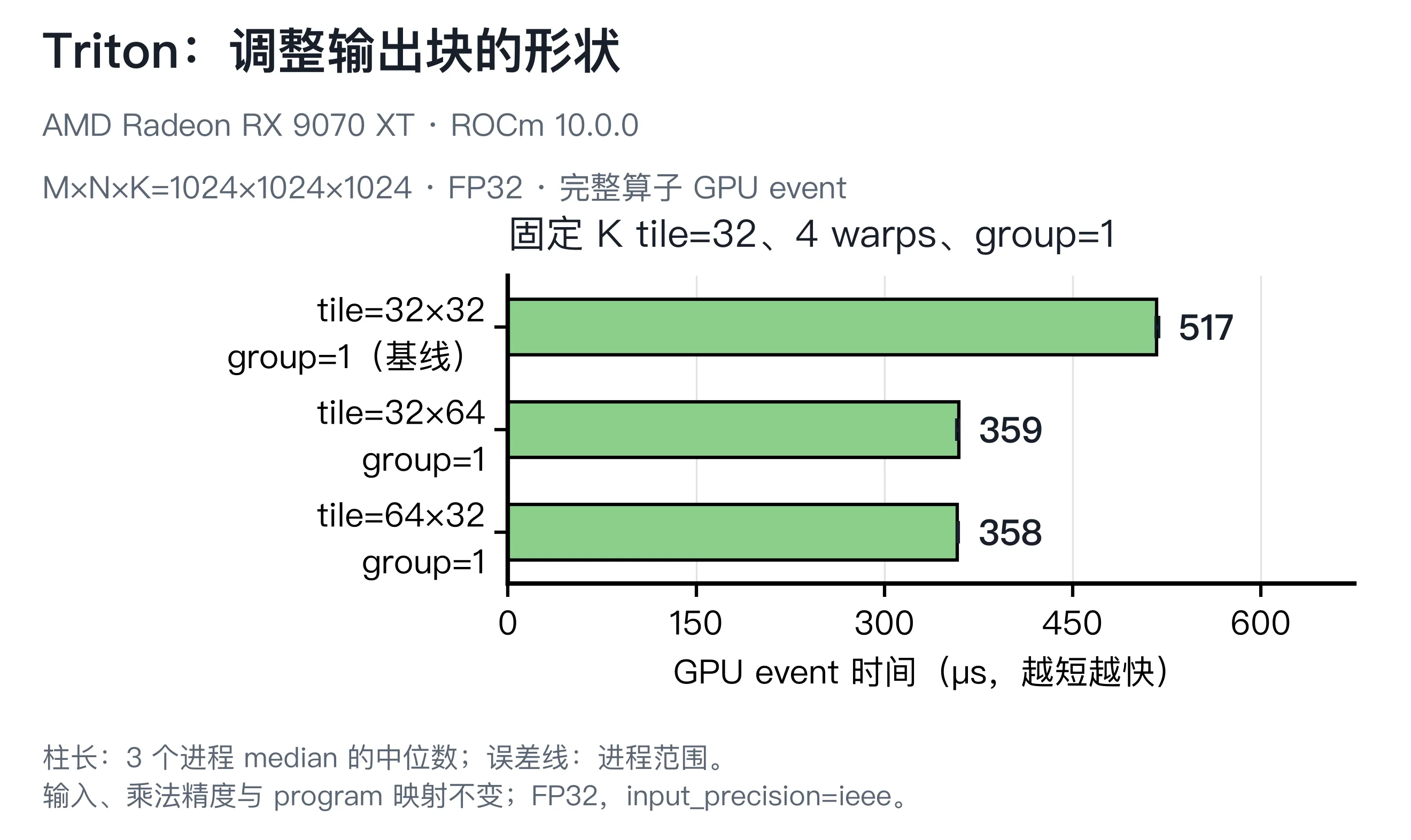

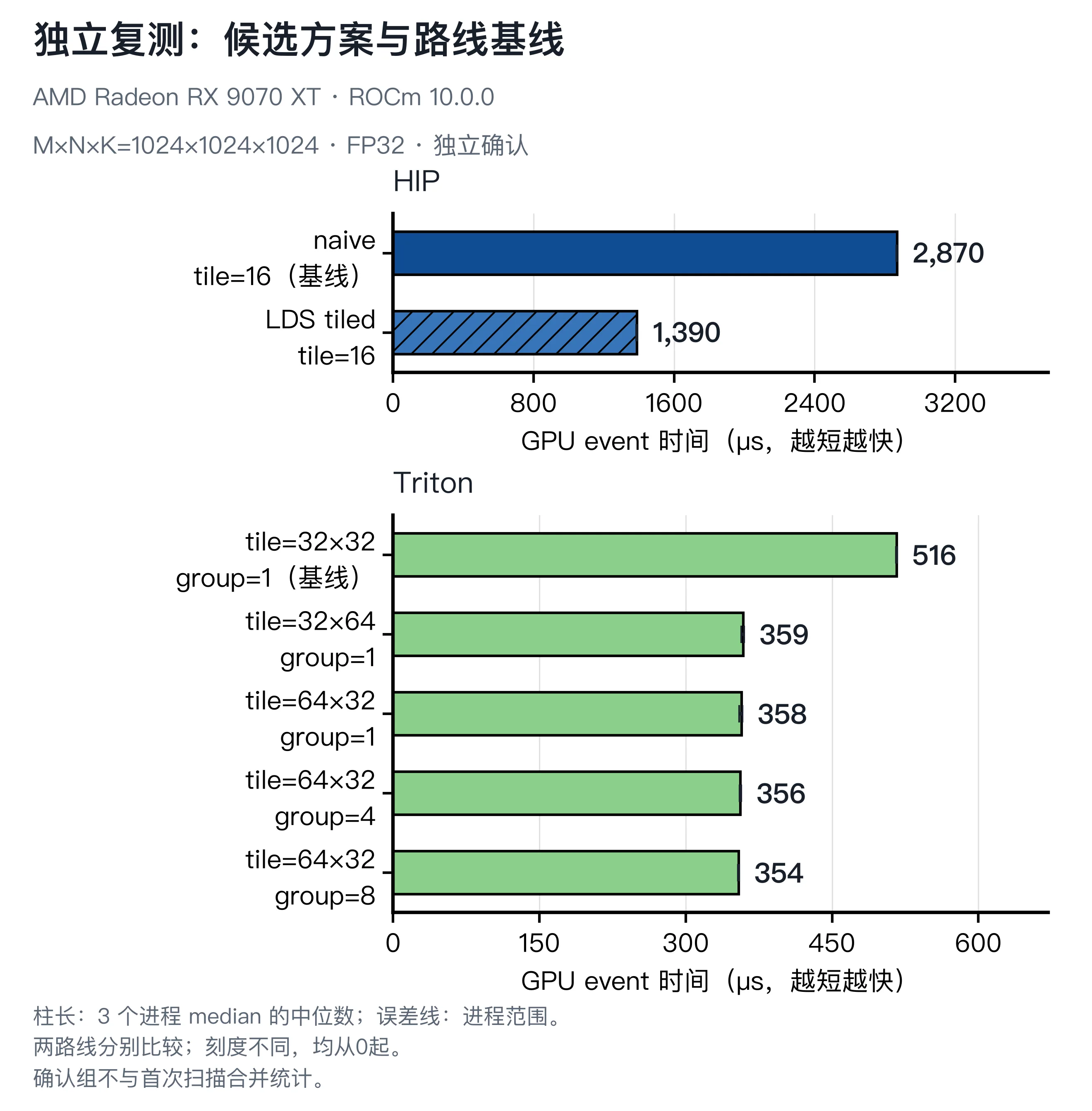

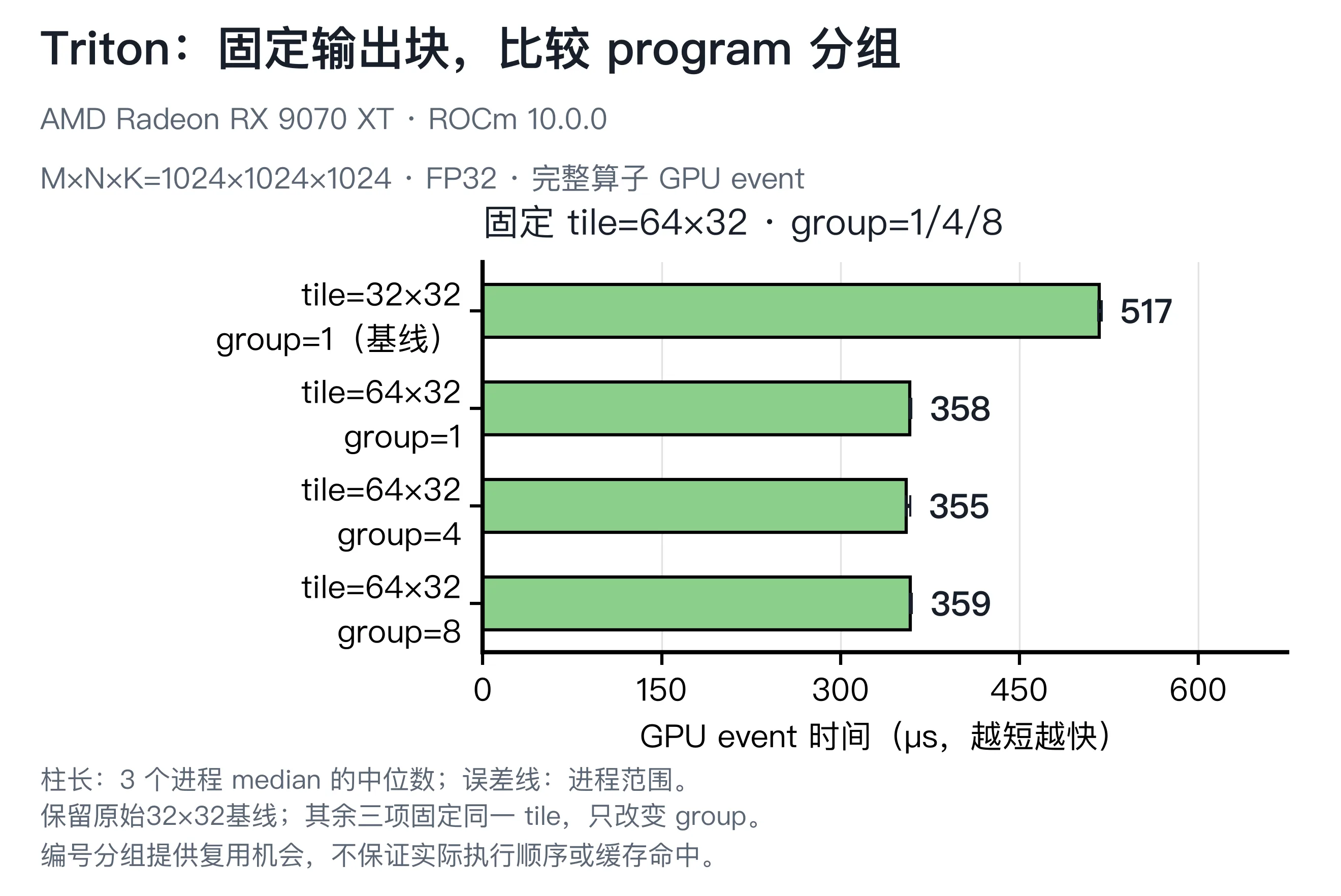

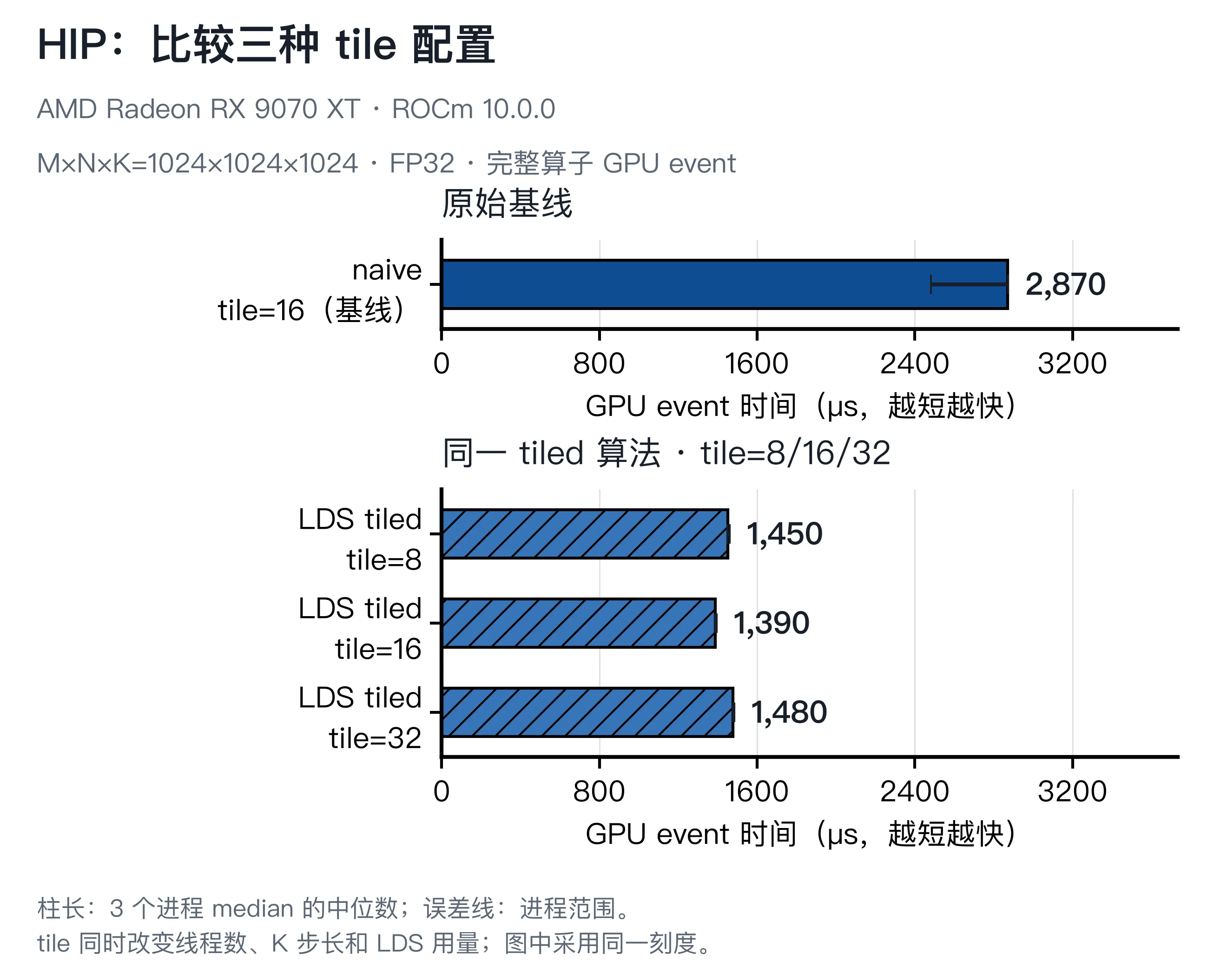

本章先从源码推导复用机会，再用测量选择 tile。只有追问 tile 改动怎样改变启动与资源分配时，才读取代表配置的 trace。

切换会保留各自的阅读位置

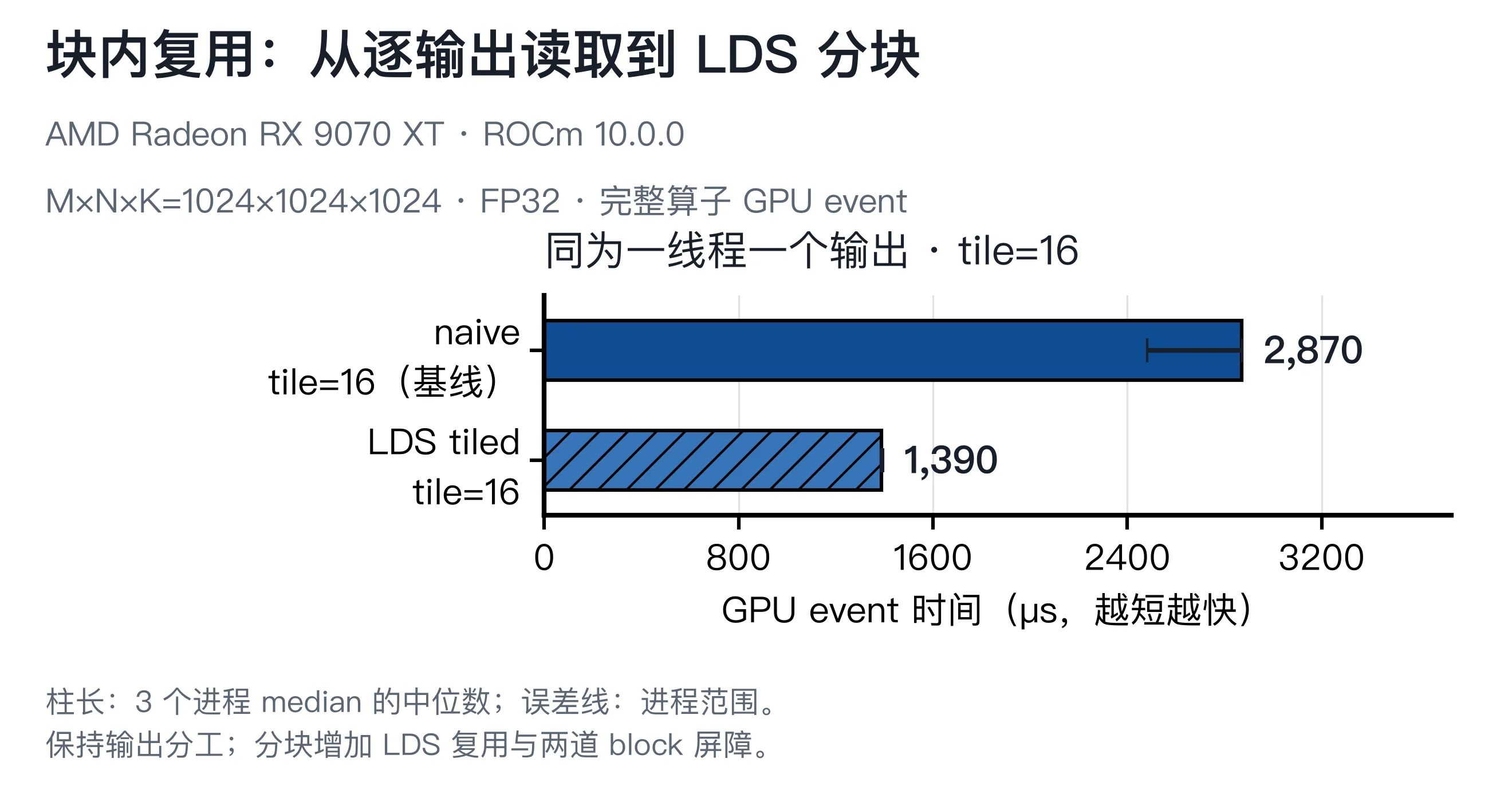

11.4.1 HIP 基线：一线程一输出

完整源码：code/part2-kernels/chapter11/matmul_hip.hip

// Chapter 11: FP32 row-major matrix multiplication, HIP route.
//
// C[M, N] = A[M, K] @ B[K, N]. The two implementations keep identical
// semantics: naive assigns one output element to one thread; tiled stages
// Tile size is an explicit configuration (8/16/32), defaulting to 16.

#include <hip/hip_runtime.h>

#include <algorithm>
#include <cmath>
#include <cstddef>
#include <cstdint>
#include <cstdio>
#include <cstdlib>
#include <exception>
#include <fstream>
#include <iomanip>
#include <limits>
#include <string>
#include <vector>

#define HIP_CHECK(call)                                                        \
    do {                                                                       \
        const hipError_t error = (call);                                       \
        if (error != hipSuccess) {                                             \
            std::fprintf(stderr, "HIP error at %s:%d: %s (%s)\n",             \
                         __FILE__, __LINE__, hipGetErrorString(error), #call);  \
            std::exit(EXIT_FAILURE);                                           \
        }                                                                      \
    } while (0)

namespace {

constexpr double kAbsoluteTolerance = 1.0e-4;
constexpr double kRelativeTolerance = 1.0e-4;

__global__ void matmul_naive(const float* __restrict__ a,
                             const float* __restrict__ b,
                             float* __restrict__ c,
                             std::size_t m,
                             std::size_t n,
                             std::size_t k) {
    const std::size_t row =
        static_cast<std::size_t>(blockIdx.y) * blockDim.y + threadIdx.y;
    const std::size_t column =
        static_cast<std::size_t>(blockIdx.x) * blockDim.x + threadIdx.x;
    if (row >= m || column >= n) {
        return;
    }

    float accumulator = 0.0F;
    for (std::size_t inner = 0; inner < k; ++inner) {
        accumulator += a[row * k + inner] * b[inner * n + column];
    }
    c[row * n + column] = accumulator;
}

template <unsigned int Tile>
__global__ void matmul_tiled(const float* __restrict__ a,
                            const float* __restrict__ b,
                            float* __restrict__ c,
                            std::size_t m,
                            std::size_t n,
                            std::size_t k) {
    __shared__ float tile_a[Tile][Tile];
    __shared__ float tile_b[Tile][Tile];

    const std::size_t row =
        static_cast<std::size_t>(blockIdx.y) * Tile + threadIdx.y;
    const std::size_t column =
        static_cast<std::size_t>(blockIdx.x) * Tile + threadIdx.x;
    const std::size_t tile_count = k / Tile + (k % Tile != 0);
    float accumulator = 0.0F;

    for (std::size_t tile = 0; tile < tile_count; ++tile) {
        const std::size_t a_column = tile * Tile + threadIdx.x;
        const std::size_t b_row = tile * Tile + threadIdx.y;
        tile_a[threadIdx.y][threadIdx.x] =
            row < m && a_column < k ? a[row * k + a_column] : 0.0F;
        tile_b[threadIdx.y][threadIdx.x] =
            b_row < k && column < n ? b[b_row * n + column] : 0.0F;
        __syncthreads();

#pragma unroll
        for (unsigned int inner = 0; inner < Tile; ++inner) {
            accumulator +=
                tile_a[threadIdx.y][inner] * tile_b[inner][threadIdx.x];
        }
        __syncthreads();
    }

    if (row < m && column < n) {
        c[row * n + column] = accumulator;
    }
}

struct Args {
    std::string version = "all";
    std::size_t m = 512;
    std::size_t n = 512;
    std::size_t k = 512;
    int warmup = 5;
    int repeat = 20;
    std::uint64_t seed = 20260920;
    unsigned int tile = 16;
    std::string samples;
    std::string config_id;
    int process_id = 1;
};

struct Version {
    std::string name;
    enum class Kind { naive, tiled } kind;
};

struct Timing {
    double minimum_ms;
    double median_ms;
    double mean_ms;
    std::vector<double> samples;
};

struct Validation {
    bool correct;
    double max_absolute_error;
    double max_relative_error;
    std::size_t first_bad_index;
};

[[noreturn]] void usage_error(const std::string& message) {
    std::fprintf(
        stderr,
        "%s\nUsage: matmul_hip [--version all|naive|tiled] "
        "[--m M] [--n N] [--k K] [--tile 8|16|32] [--warmup N] [--repeat N] [--seed N] "
        "[--samples CSV] [--config-id ID] [--process-id N]\n",
        message.c_str());
    std::exit(EXIT_FAILURE);
}

std::uint64_t unsigned_value(const std::string& text) {
    if (text.empty() || text.find_first_not_of("0123456789") != std::string::npos)
        usage_error("expected a non-negative integer: " + text);
    return std::stoull(text);
}

int nonnegative_int(const std::string& text) {
    const auto value = unsigned_value(text);
    if (value > static_cast<std::uint64_t>(std::numeric_limits<int>::max()))
        usage_error("integer argument is too large: " + text);
    return static_cast<int>(value);
}

Args parse_args(int argc, char** argv) {
    Args args;
    for (int index = 1; index < argc; ++index) {
        const std::string option = argv[index];
        auto next = [&]() -> std::string {
            if (index + 1 >= argc) {
                usage_error("missing value for " + option);
            }
            return argv[++index];
        };

        try {
            if (option == "--version") {
                args.version = next();
            } else if (option == "--m") {
                args.m = unsigned_value(next());
            } else if (option == "--n") {
                args.n = unsigned_value(next());
            } else if (option == "--k") {
                args.k = unsigned_value(next());
            } else if (option == "--warmup") {
                args.warmup = nonnegative_int(next());
            } else if (option == "--repeat") {
                args.repeat = nonnegative_int(next());
            } else if (option == "--seed") {
                args.seed = unsigned_value(next());
            } else if (option == "--tile") {
                const auto tile = unsigned_value(next());
                if (tile != 8 && tile != 16 && tile != 32)
                    usage_error("--tile must be 8, 16, or 32");
                args.tile = static_cast<unsigned int>(tile);
            } else if (option == "--samples") {
                args.samples = next();
            } else if (option == "--config-id") {
                args.config_id = next();
            } else if (option == "--process" || option == "--process-id") {
                args.process_id = nonnegative_int(next());
            } else {
                usage_error("unknown option: " + option);
            }
        } catch (const std::exception&) {
            usage_error("invalid value for " + option);
        }
    }

    if (args.m == 0 || args.n == 0 || args.k == 0) {
        usage_error("--m/--n/--k must be positive");
    }
    if (args.warmup < 0 || args.repeat <= 0) {
        usage_error("--warmup must be non-negative and --repeat positive");
    }
    if (args.version != "all" && args.version != "naive" &&
        args.version != "tiled") {
        usage_error("unknown version: " + args.version);
    }
    if (!args.samples.empty() && args.version == "all")
        usage_error("--samples requires a single --version");
    if (args.process_id <= 0 || args.config_id.find_first_not_of(
            "abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789-_.") != std::string::npos)
        usage_error("invalid process-id or config-id");
    return args;
}

std::vector<Version> selected_versions(const std::string& selection) {
    const Version naive{"hip-naive", Version::Kind::naive};
    const Version tiled{"hip-tiled", Version::Kind::tiled};
    if (selection == "all") {
        return {naive, tiled};
    }
    return selection == "naive" ? std::vector<Version>{naive}
                                 : std::vector<Version>{tiled};
}

std::size_t checked_elements(std::size_t rows, std::size_t columns) {
    if (columns != 0 && rows > std::numeric_limits<std::size_t>::max() / columns) {
        usage_error("matrix shape overflows size_t");
    }
    const std::size_t elements = rows * columns;
    if (elements > std::numeric_limits<std::size_t>::max() / sizeof(float)) {
        usage_error("matrix byte size overflows size_t");
    }
    return elements;
}

unsigned int checked_grid_dimension(std::size_t length, unsigned int tile) {
    const std::size_t grid = length / tile + (length % tile != 0);
    if (grid == 0 || grid > std::numeric_limits<unsigned int>::max()) {
        usage_error("matrix shape produces an unsupported grid dimension");
    }
    return static_cast<unsigned int>(grid);
}

void launch(const Version& version,
            const float* a,
            const float* b,
            float* c,
            const Args& args) {
    const dim3 block(args.tile, args.tile);
    const dim3 grid(
        checked_grid_dimension(args.n, args.tile), checked_grid_dimension(args.m, args.tile));
    if (version.kind == Version::Kind::naive) {
        hipLaunchKernelGGL(matmul_naive, grid, block, 0, 0,
                           a, b, c, args.m, args.n, args.k);
    } else if (args.tile == 8) {
        hipLaunchKernelGGL((matmul_tiled<8>), grid, block, 0, 0,
                           a, b, c, args.m, args.n, args.k);
    } else if (args.tile == 16) {
        hipLaunchKernelGGL((matmul_tiled<16>), grid, block, 0, 0,
                           a, b, c, args.m, args.n, args.k);
    } else {
        hipLaunchKernelGGL((matmul_tiled<32>), grid, block, 0, 0,
                           a, b, c, args.m, args.n, args.k);
    }
    HIP_CHECK(hipGetLastError());
}

void make_inputs(std::vector<float>& a,
                 std::vector<float>& b,
                 std::uint64_t seed) {
    for (std::size_t index = 0; index < a.size(); ++index) {
        const long long value = static_cast<long long>(
            (17ULL * (index % 257ULL) + seed % 257ULL) % 257ULL) - 128;
        a[index] = static_cast<float>(value) / 128.0F;
    }
    for (std::size_t index = 0; index < b.size(); ++index) {
        const long long value = static_cast<long long>(
            (29ULL * (index % 251ULL) + 3ULL * (seed % 251ULL)) % 251ULL) - 125;
        b[index] = static_cast<float>(value) / 128.0F;
    }
}

std::vector<float> cpu_reference(const std::vector<float>& a,
                                 const std::vector<float>& b,
                                 const Args& args) {
    std::vector<float> reference(checked_elements(args.m, args.n), 0.0F);
    for (std::size_t row = 0; row < args.m; ++row) {
        for (std::size_t column = 0; column < args.n; ++column) {
            double accumulator = 0.0;
            for (std::size_t inner = 0; inner < args.k; ++inner) {
                accumulator += static_cast<double>(a[row * args.k + inner]) *
                               static_cast<double>(b[inner * args.n + column]);
            }
            reference[row * args.n + column] = static_cast<float>(accumulator);
        }
    }
    return reference;
}

Validation validate(const float* device_output,
                    const std::vector<float>& reference,
                    std::vector<float>& host_output) {
    HIP_CHECK(hipMemcpy(host_output.data(), device_output,
                        host_output.size() * sizeof(float),
                        hipMemcpyDeviceToHost));
    double max_error = 0.0;
    double max_relative = 0.0;
    std::size_t first_bad = reference.size();
    for (std::size_t index = 0; index < reference.size(); ++index) {
        const double actual = host_output[index];
        const double expected = reference[index];
        if (!std::isfinite(actual) || !std::isfinite(expected)) {
            if (first_bad == reference.size()) first_bad = index;
            max_error = max_relative = std::numeric_limits<double>::infinity();
            continue;
        }
        const double error = std::abs(actual - expected);
        const double tolerance =
            kAbsoluteTolerance + kRelativeTolerance * std::abs(expected);
        max_error = std::max(max_error, error);
        max_relative = std::max(max_relative, error / std::max(std::abs(expected), 1.0e-6));
        if (error > tolerance &&
            first_bad == reference.size()) {
            first_bad = index;
        }
    }
    return {first_bad == reference.size(), max_error, max_relative, first_bad};
}

Timing benchmark(const Version& version,
                 const float* a,
                 const float* b,
                 float* c,
                 const Args& args) {
    for (int iteration = 0; iteration < args.warmup; ++iteration) {
        launch(version, a, b, c, args);
    }
    HIP_CHECK(hipDeviceSynchronize());

    std::vector<hipEvent_t> starts(args.repeat);
    std::vector<hipEvent_t> ends(args.repeat);
    for (int iteration = 0; iteration < args.repeat; ++iteration) {
        HIP_CHECK(hipEventCreate(&starts[iteration]));
        HIP_CHECK(hipEventCreate(&ends[iteration]));
    }
    for (int iteration = 0; iteration < args.repeat; ++iteration) {
        HIP_CHECK(hipEventRecord(starts[iteration]));
        launch(version, a, b, c, args);
        HIP_CHECK(hipEventRecord(ends[iteration]));
    }
    HIP_CHECK(hipDeviceSynchronize());

    std::vector<double> times_ms(args.repeat);
    for (int iteration = 0; iteration < args.repeat; ++iteration) {
        float elapsed_ms = 0.0F;
        HIP_CHECK(hipEventElapsedTime(
            &elapsed_ms, starts[iteration], ends[iteration]));
        times_ms[iteration] = elapsed_ms;
        HIP_CHECK(hipEventDestroy(starts[iteration]));
        HIP_CHECK(hipEventDestroy(ends[iteration]));
    }
    const std::vector<double> samples = times_ms;
    std::sort(times_ms.begin(), times_ms.end());
    const std::size_t middle = times_ms.size() / 2;
    const double median = times_ms.size() % 2 == 0
        ? (times_ms[middle - 1] + times_ms[middle]) / 2.0
        : times_ms[middle];
    double sum = 0.0;
    for (const double time_ms : times_ms) {
        sum += time_ms;
    }
    return {times_ms.front(), median, sum / times_ms.size(), samples};
}

std::string config_id(const Version& version, const Args& args) {
    return args.config_id.empty()
        ? version.name + "-t" + std::to_string(args.tile) : args.config_id;
}

void print_result(const Version& version, const Args& args,
                  const Validation& validation, const Timing* timing,
                  const char* precheck, const char* postcheck) {
    const auto id = config_id(version, args);
    const unsigned lds = version.kind == Version::Kind::tiled
        ? 2U * args.tile * args.tile * sizeof(float) : 0;
    std::printf(
        "RESULT operator=matmul config_id=%s implementation=%s runtime=hip "
        "shape=%zux%zux%zu dtype=float32 m=%zu n=%zu k=%zu "
        "tile=%u block_m=%u block_n=%u block_k=%u block_threads=%u "
        "group_m=0 num_warps=0 lds_bytes=%u launches=1 "
        "warmup=%d repeat=%d seed=%llu process=%d process_id=%d "
        "scope=gpu-event-full-operator input=dyadic-modular-v1 input_precision=fp32 "
        "reference=cpu-fp64-to-fp32 atol=%.9g rtol=%.9g timed=%d correct=%s "
        "precheck=%s postcheck=%s ",
        id.c_str(), version.name.c_str(), args.m, args.n, args.k,
        args.m, args.n, args.k, args.tile, args.tile, args.tile,
        version.kind == Version::Kind::tiled ? args.tile : 1U,
        args.tile * args.tile, lds, args.warmup, args.repeat,
        static_cast<unsigned long long>(args.seed), args.process_id, args.process_id,
        kAbsoluteTolerance, kRelativeTolerance, timing != nullptr,
        validation.correct ? "OK" : "FAIL", precheck, postcheck);
    if (timing) {
        const double operations = 2.0 * args.m * args.n * args.k;
        const double tflops = operations / (timing->median_ms * 1.0e-3) / 1.0e12;
        std::printf("min_ms=%.9f median_ms=%.9f mean_ms=%.9f tflops=%.9f ",
                    timing->minimum_ms, timing->median_ms, timing->mean_ms, tflops);
    } else {
        std::printf("min_ms=NA median_ms=NA mean_ms=NA tflops=NA ");
    }
    std::printf("max_abs_error=%.9g max_rel_error=%.9g\n",
                validation.max_absolute_error, validation.max_relative_error);
}

void save_samples(const Version& version, const Args& args, const Timing& timing) {
    if (args.samples.empty()) return;
    std::ofstream file(args.samples);
    if (!file) usage_error("cannot open sample file");
    file << "config_id,implementation,runtime,shape,dtype,m,n,k,tile,block_m,block_n,block_k,block_threads,group_m,num_warps,launches,input,input_precision,reference,atol,rtol,seed,warmup,repeat,process,process_id,scope,sample,ms\n";
    file << std::setprecision(17);
    for (std::size_t sample = 0; sample < timing.samples.size(); ++sample) {
        file << config_id(version, args) << ',' << version.name << ",hip,"
             << args.m << 'x' << args.n << 'x' << args.k << ",float32,"
             << args.m << ',' << args.n << ',' << args.k << ',' << args.tile << ','
             << args.tile << ',' << args.tile << ','
             << (version.kind == Version::Kind::tiled ? args.tile : 1U) << ','
             << args.tile * args.tile << ",0,0,1,dyadic-modular-v1,fp32,cpu-fp64-to-fp32,"
             << kAbsoluteTolerance << ',' << kRelativeTolerance << ','
             << args.seed << ',' << args.warmup << ',' << args.repeat << ','
             << args.process_id << ',' << args.process_id
             << ",gpu-event-full-operator," << sample << ',' << timing.samples[sample] << '\n';
    }
    if (!file) usage_error("failed writing sample file");
}

bool run_version(const Version& version,
                 const Args& args,
                 const float* device_a,
                 const float* device_b,
                 float* device_c,
                 const std::vector<float>& reference,
                 std::vector<float>& host_output) {
    HIP_CHECK(hipMemset(device_c, 0xFF, host_output.size() * sizeof(float)));
    launch(version, device_a, device_b, device_c, args);
    HIP_CHECK(hipDeviceSynchronize());
    const Validation precheck = validate(device_c, reference, host_output);
    if (!precheck.correct) {
        std::fprintf(stderr, "precheck failed for %s at flat index %zu\n",
                     version.name.c_str(), precheck.first_bad_index);
        print_result(version, args, precheck, nullptr, "FAIL", "NA");
        return false;
    }

    const Timing timing = benchmark(version, device_a, device_b, device_c, args);
    const Validation postcheck = validate(device_c, reference, host_output);
    print_result(version, args, postcheck, &timing, "OK", postcheck.correct ? "OK" : "FAIL");
    if (postcheck.correct) save_samples(version, args, timing);
    return postcheck.correct;
}

}  // namespace

int main(int argc, char** argv) {
    const Args args = parse_args(argc, argv);
    const std::vector<Version> versions = selected_versions(args.version);
    const std::size_t elements_a = checked_elements(args.m, args.k);
    const std::size_t elements_b = checked_elements(args.k, args.n);
    const std::size_t elements_c = checked_elements(args.m, args.n);

    int device = 0;
    hipDeviceProp_t properties{};
    HIP_CHECK(hipGetDevice(&device));
    HIP_CHECK(hipGetDeviceProperties(&properties, device));
    std::printf(
        "ENV runtime=hip gpu=\"%s\" arch=%s m=%zu n=%zu k=%zu seed=%llu "
        "input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 input_precision=fp32\n",
        properties.name, properties.gcnArchName,
        args.m, args.n, args.k, static_cast<unsigned long long>(args.seed));

    if (args.tile * args.tile > static_cast<unsigned>(properties.maxThreadsPerBlock) ||
        args.tile > static_cast<unsigned>(properties.maxThreadsDim[0]) ||
        args.tile > static_cast<unsigned>(properties.maxThreadsDim[1]))
        usage_error("selected tile exceeds this device block limits");

    std::vector<float> host_a(elements_a);
    std::vector<float> host_b(elements_b);
    std::vector<float> host_output(elements_c);
    make_inputs(host_a, host_b, args.seed);
    const std::vector<float> reference = cpu_reference(host_a, host_b, args);

    float* device_a = nullptr;
    float* device_b = nullptr;
    float* device_c = nullptr;
    HIP_CHECK(hipMalloc(&device_a, elements_a * sizeof(float)));
    HIP_CHECK(hipMalloc(&device_b, elements_b * sizeof(float)));
    HIP_CHECK(hipMalloc(&device_c, elements_c * sizeof(float)));
    HIP_CHECK(hipMemcpy(device_a, host_a.data(), elements_a * sizeof(float),
                        hipMemcpyHostToDevice));
    HIP_CHECK(hipMemcpy(device_b, host_b.data(), elements_b * sizeof(float),
                        hipMemcpyHostToDevice));

    bool all_correct = true;
    for (const Version& version : versions) {
        all_correct = run_version(
            version, args, device_a, device_b, device_c,
            reference, host_output) && all_correct;
    }

    HIP_CHECK(hipFree(device_a));
    HIP_CHECK(hipFree(device_b));
    HIP_CHECK(hipFree(device_c));
    return all_correct ? EXIT_SUCCESS : EXIT_FAILURE;
}

这份文件包含本路线的输入准备、kernel、启动、校验与计时；后续配置共用它，按函数和运行参数定位改动。

先编译一次。未修改源码时可复用本轮可执行文件；修改源码后请新建结果目录再编译：

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
if [[ ! -x "$RUN/build/matmul_hip" ]]; then
  hipcc --offload-arch=gfx1201 -O3 -std=c++17 \
    chapter11/matmul_hip.hip -o "$RUN/build/matmul_hip"
fi

matmul_naive 把点积直接写成循环。二维 block 的 x 方向对应输出列，y 方向对应输出行，核心代码是：

const std::size_t row =
    static_cast<std::size_t>(blockIdx.y) * blockDim.y + threadIdx.y;
const std::size_t column =
    static_cast<std::size_t>(blockIdx.x) * blockDim.x + threadIdx.x;
if (row >= m || column >= n) {
    return;
}

float accumulator = 0.0F;
for (std::size_t inner = 0; inner < k; ++inner) {
    accumulator += a[row * k + inner] * b[inner * n + column];
}
c[row * n + column] = accumulator;

本轮固定 --tile 16，即一个 block 有 16×16=256 个线程，覆盖一个 16×16 输出块。主形状需要 64×64 个 block。每个线程独立完成长度为 1024 的点积，累加器必须在 K 循环外初始化。

先明确 M/N/K，避免沿用命令行默认的小形状；主输入统一为 1024³：

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n1024x1024x1024-hip-naive-t16-p1.csv" && \
"$RUN/build/matmul_hip" \
  --tile 16 --version naive --m 1024 \
  --n 1024 --k 1024 --warmup 10 \
  --repeat 50 --seed 20260920 --config-id hip-naive-t16 \
  --samples "$RUN/n1024x1024x1024-hip-naive-t16-p1.csv" --process 1

真实输出：hip-naive-t16，shape=1024x1024x1024，第 1 个独立进程

ENV runtime=hip gpu="AMD Radeon RX 9070 XT" arch=gfx1201 m=1024 n=1024 k=1024 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 input_precision=fp32
RESULT operator=matmul config_id=hip-naive-t16 implementation=hip-naive runtime=hip shape=1024x1024x1024 dtype=float32 m=1024 n=1024 k=1024 tile=16 block_m=16 block_n=16 block_k=1 block_threads=256 group_m=0 num_warps=0 lds_bytes=0 launches=1 warmup=10 repeat=50 seed=20260920 process=1 process_id=1 scope=gpu-event-full-operator input=dyadic-modular-v1 input_precision=fp32 reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 timed=1 correct=OK precheck=OK postcheck=OK min_ms=2.248585939 median_ms=2.482324958 mean_ms=2.488967261 tflops=0.865109800 max_abs_error=0 max_rel_error=0

先看预检、计时后检查与逐元素容差，再核对形状和 tile=16，最后读本进程中位数。

主形状的基线时间为 2.870803 ms，三个进程中位数的范围是 2.482325–2.872944 ms，预检和计时后检查均通过。启动函数提交一个 matmul_naive；下一轮保持一个 kernel，比较输入组织方式。

接着检查两个相邻输出 C[row,column] 和 C[row,column+1]：它们重复使用同一行 A，却各自在 K 循环中发出加载。相邻输出行又会重复使用 B。这是代码中可直接验证的复用机会，还不能仅凭耗时判定全部时间都花在显存读取上。

11.4.2 HIP 第一轮：协作加载与 LDS 复用

这一轮保持 16×16 block 和“一线程一输出”，加入共享的 A/B tile。每个线程各搬入一个 A 值和一个 B 值，让整个 block 一起使用。源码用模板参数 Tile 表示边长，本轮取 16：

const std::size_t a_column = tile * Tile + threadIdx.x;
const std::size_t b_row = tile * Tile + threadIdx.y;
tile_a[threadIdx.y][threadIdx.x] =
    row < m && a_column < k ? a[row * k + a_column] : 0.0F;
tile_b[threadIdx.y][threadIdx.x] =
    b_row < k && column < n ? b[b_row * n + column] : 0.0F;
__syncthreads();

第一次屏障等全 block 装好数据。随后，一个线程从 A tile 取一行、从 B tile 取一列，继续更新自己的部分和：

#pragma unroll
for (unsigned int inner = 0; inner < Tile; ++inner) {
    accumulator +=
        tile_a[threadIdx.y][inner] * tile_b[inner][threadIdx.x];
}
__syncthreads();

第二次屏障等全 block 读完这一对 tile，才能用下一轮输入覆盖 LDS。一次是“写完才能读”，另一次是“读完才能覆盖”。累加器不随 K tile 清零，全部轮次结束后才写回 C。

图 11.3 继续使用前面的 A、B，令 tile 为 2。固定负责 C[0,1] 的线程 (ty=0,tx=1)，先看它从哪两个 LDS 位置取数，再看什么条件下才能覆盖这些位置。

HIP · 协作与同步固定 C[0,1]：共享输入，保留自己的部分和

1/10

线程 (ty=0,tx=1) 负责 C[0,1]沿用 A 2×3、B 3×2。全 block 四个线程各有自己的部分和；这里固定其中一个，初始为 0。

先复制第一对 tile，再等全块写完每个线程向 tile_a、tile_b 各写一格。第一道屏障完成后，消费者才能读取其他线程写入的副本。

inner=0：1×0 的贡献为 0当前线程从 tile_a[0,0] 取 1，从 tile_b[0,1] 取 0。两值相乘加入自己的部分和，仍是 0。

inner=1：再加 2×1，部分和为 2换成 tile_a[0,1]=2 与 tile_b[1,1]=1。第一轮后，全块四个部分和为 [[5,2],[14,5]]。

所有消费者读完，才允许覆盖 LDS当前线程算完，并不能代替其他线程也读完。第二道屏障保护旧 tile 的所有消费者。

装载 K=2；不存在的 K=3 补 0下一对 tile 覆盖 LDS，原输入和各线程部分和保持不变。写后屏障照常完成；填 0 与输入中本来存在的 0 分开标记。

inner=0：2 + 3×2 = 8当前线程读取尾块中的 3 和 2，新增贡献为 6。部分和跨轮累计，不能在装载新 tile 时清零。

inner=1：8 + 0×0 = 8K=3 越界，A、B 都补 0；这一项不改变结果。全块部分和现在是 [[5,8],[14,17]]。

最后一轮也执行读后屏障当前源码每轮乘加后都有第二道屏障，包括尾轮；并未因填 0 而让线程提前退出。

K 全部处理完，写回 C[0,1]=8该线程把自己的累计值存到输出；其他三个线程分别写入5、14、17。写回不会搬走或清除输入。

线程 (ty=0,tx=1) 负责 C[0,1]沿用 A 2×3、B 3×2。全 block 四个线程各有自己的部分和；这里固定其中一个，初始为 0。

步骤 1 / 10分工

手算 block=2×2、K tile=2；重要乘加与同步均可单步查看。原输入保留，LDS 中存副本。

图 11.3　K=3、Tile=2，共处理两对输入 tile。第一轮 C[0,1] 累计为 2；尾轮再加 3×2=6，补零项不改变结果，最后写回 8。

可以依次停在“乘加 0”“乘加 1”：当前线程先加 1×0=0，再加 2×1=2。第一轮结束时，全块四个部分和为 [[5,2],[14,5]]。读后屏障等所有消费者都完成，下一轮才用新输入覆盖 LDS；各线程的部分和继续保留。

尾轮中，A 的 K=2 列和 B 的 K=2 行有效，K=3 对应位置补 0。该线程再加 3×2 和 0×0，得到 8；全块最终得到 [[5,8],[14,17]]。无效位置补 0 与数据中本来存在的 0 都参与乘加，但来源不同。

主实验中，Tile=16 时，每块每轮显式加载 2×16×16=512 个输入值。若 256 个输出各自读取 16 对输入，同一段 K 会产生 256×16×2=8192 次逻辑请求。复用机会增加的同时，每轮也加入 LDS 读写和两次屏障；性能实验比较的是这套改动的整体结果。

选择同一文件中的 matmul_tiled<16>，只切换实现，继续验证完整输出：

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n1024x1024x1024-hip-tiled-t16-p1.csv" && \
"$RUN/build/matmul_hip" \
  --tile 16 --version tiled --m 1024 \
  --n 1024 --k 1024 --warmup 10 \
  --repeat 50 --seed 20260920 --config-id hip-tiled-t16 \
  --samples "$RUN/n1024x1024x1024-hip-tiled-t16-p1.csv" --process 1

真实输出：hip-tiled-t16，shape=1024x1024x1024，第 1 个独立进程

ENV runtime=hip gpu="AMD Radeon RX 9070 XT" arch=gfx1201 m=1024 n=1024 k=1024 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 input_precision=fp32
RESULT operator=matmul config_id=hip-tiled-t16 implementation=hip-tiled runtime=hip shape=1024x1024x1024 dtype=float32 m=1024 n=1024 k=1024 tile=16 block_m=16 block_n=16 block_k=16 block_threads=256 group_m=0 num_warps=0 lds_bytes=2048 launches=1 warmup=10 repeat=50 seed=20260920 process=1 process_id=1 scope=gpu-event-full-operator input=dyadic-modular-v1 input_precision=fp32 reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 timed=1 correct=OK precheck=OK postcheck=OK min_ms=1.361551046 median_ms=1.394171000 mean_ms=1.395178642 tflops=1.540330167 max_abs_error=0 max_rel_error=0

正确性通过后，与保存的 naive16 比较完整时间；两个版本都必须算完 C。

图 11.4　第一轮：保持一线程一输出和 16×16 block，比较直接加载与 LDS 分块。原始基线保留在图中。

LDS 版本为 1.386772 ms，范围 1.384532–1.394171 ms；相对 naive16，主实验约快 2.07 倍。两组进程范围分离，支持继续保留这套分块实现。这个结果说明整体改动有效，没有把其中多少收益单独分摊给缓存、LDS 或某类指令。

11.4.3 HIP 第二轮：tile 配置比较

有了 LDS 版本，下一步比较 tile 大小。源码支持 8、16、32，仍是一线程一输出；因此边长变化会同时改变线程数、共享空间、K 循环轮数和 grid 大小。

Tile	每块线程数	A/B 两块 LDS	主形状 K 轮数	主形状 block 数
8	64	512 B	128	16384
16	256	2048 B	64	4096
32	1024	8192 B	32	1024

表中数值由源码与形状计算，LDS 为 2×Tile²×sizeof(float)。更大的 tile 增加单块复用、减少 K 轮数，但一个 block 也更大，资源和并行安排随之改变。因此这一轮称为 tile 配置比较，不把结果归因于其中某一个变化。

沿用刚才的 tiled16，再运行两端候选。除了 --tile，形状、输入与测量不变：

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n1024x1024x1024-hip-tiled-t8-p1.csv" && \
"$RUN/build/matmul_hip" \
  --tile 8 --version tiled --m 1024 \
  --n 1024 --k 1024 --warmup 10 \
  --repeat 50 --seed 20260920 --config-id hip-tiled-t8 \
  --samples "$RUN/n1024x1024x1024-hip-tiled-t8-p1.csv" --process 1

真实输出：hip-tiled-t8，shape=1024x1024x1024，第 1 个独立进程

ENV runtime=hip gpu="AMD Radeon RX 9070 XT" arch=gfx1201 m=1024 n=1024 k=1024 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 input_precision=fp32
RESULT operator=matmul config_id=hip-tiled-t8 implementation=hip-tiled runtime=hip shape=1024x1024x1024 dtype=float32 m=1024 n=1024 k=1024 tile=8 block_m=8 block_n=8 block_k=8 block_threads=64 group_m=0 num_warps=0 lds_bytes=512 launches=1 warmup=10 repeat=50 seed=20260920 process=1 process_id=1 scope=gpu-event-full-operator input=dyadic-modular-v1 input_precision=fp32 reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 timed=1 correct=OK precheck=OK postcheck=OK min_ms=1.402912021 median_ms=1.450130999 mean_ms=1.458182383 tflops=1.480889416 max_abs_error=0 max_rel_error=0

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n1024x1024x1024-hip-tiled-t32-p1.csv" && \
"$RUN/build/matmul_hip" \
  --tile 32 --version tiled --m 1024 \
  --n 1024 --k 1024 --warmup 10 \
  --repeat 50 --seed 20260920 --config-id hip-tiled-t32 \
  --samples "$RUN/n1024x1024x1024-hip-tiled-t32-p1.csv" --process 1

真实输出：hip-tiled-t32，shape=1024x1024x1024，第 1 个独立进程

ENV runtime=hip gpu="AMD Radeon RX 9070 XT" arch=gfx1201 m=1024 n=1024 k=1024 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 input_precision=fp32
RESULT operator=matmul config_id=hip-tiled-t32 implementation=hip-tiled runtime=hip shape=1024x1024x1024 dtype=float32 m=1024 n=1024 k=1024 tile=32 block_m=32 block_n=32 block_k=32 block_threads=1024 group_m=0 num_warps=0 lds_bytes=8192 launches=1 warmup=10 repeat=50 seed=20260920 process=1 process_id=1 scope=gpu-event-full-operator input=dyadic-modular-v1 input_precision=fp32 reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 timed=1 correct=OK precheck=OK postcheck=OK min_ms=1.439630985 median_ms=1.478390992 mean_ms=1.477257335 tflops=1.452581665 max_abs_error=0 max_rel_error=0

先确认每个配置前后检查通过，再比较所有进程的时间范围。

图 11.5　第二轮：在 LDS 算法内比较三种 tile 配置。所有版本采用相同输入、主形状和完整算子计时范围。

三种 tile 的主实验时间分别为 1.450751 ms（8）、1.386772 ms（16）、1.478391 ms（32）。本轮保留 Tile=16：变小和变大都没有进一步提速，Tile=32 虽减少了 K 轮数，完整时间仍更长。

按需分析：Tile=32 减少了循环，为何不能只按复用量选择？

benchmark 已支持保留 16。若要核对“tile 同时改变了哪些执行条件”，选择 16/32 两个代表点，查看 launch 和静态资源字段。仍在 code/part2-kernels/，trace 与正式 benchmark 分开采：

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
mkdir "$RUN/profile-hip-tiled-t16" && \
rocprofv3 --kernel-trace --output-format csv \
  --output-directory "$RUN/profile-hip-tiled-t16" --output-file hip-tiled-t16 -- \
  "$RUN/build/matmul_hip" \
    --tile 16 --version tiled --m 1024 \
    --n 1024 --k 1024 --warmup 5 \
    --repeat 10 --seed 20260920 --config-id hip-tiled-t16 && \
python chapter8/inspect_trace.py \
  "$RUN/profile-hip-tiled-t16/hip-tiled-t16_kernel_trace.csv" \
  --kernel matmul_tiled --skip 6 --take 10

筛选后的真实 trace：hip-tiled-t16，shape=1024x1024x1024

kernel_name="void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)"
csv_rows=17 target_rows=16 skipped_rows=6 kept_rows=10
sort=Start_Timestamp_ascending
first_start_ns=886499292212376 first_end_ns=886499293665391 first_duration_ns=1453015
kernel_min_us=1358.688000 kernel_median_us=1441.333500 kernel_max_us=1453.015000
grid_work_items_xyz=1024x1024x1 workgroup_size_xyz=16x16x1 workgroups_xyz=64x64x1
workgroups_total=4096
vgpr_count=56 sgpr_count=128 lds_bytes=2048 scratch_bytes=0

原始 kernel trace CSV：hip-tiled-t16，shape=1024x1024x1024

"Kind","Agent_Id","Queue_Id","Stream_Id","Thread_Id","Dispatch_Id","Kernel_Id","Kernel_Name","Correlation_Id","Start_Timestamp","End_Timestamp","LDS_Block_Size","Scratch_Size","VGPR_Count","Accum_VGPR_Count","SGPR_Count","Workgroup_Size_X","Workgroup_Size_Y","Workgroup_Size_Z","Grid_Size_X","Grid_Size_Y","Grid_Size_Z"
"KERNEL_DISPATCH","Agent 1",1,0,1214096,1,17,"__amd_rocclr_fillBufferUnAligned",1,886499248421951,886499248430551,0,0,8,0,128,256,1,1,8192,1,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,2,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",2,886499260231208,886499261681822,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,3,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",3,886499274217367,886499275671261,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,4,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",4,886499275675342,886499277124996,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,5,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",5,886499277129596,886499278564489,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,6,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",6,886499278569010,886499279973541,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,7,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",7,886499279978101,886499281359751,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,8,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",8,886499292212376,886499293665391,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,9,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",9,886499293680919,886499295127053,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,10,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",10,886499295142053,886499296587667,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,12,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",12,886499298062043,886499299503136,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,13,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",13,886499299518017,886499300959591,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,14,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",14,886499300974472,886499302405525,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,11,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",11,886499296602428,886499298047282,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,15,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",15,886499302420286,886499303824658,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,16,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",16,886499303839298,886499305216628,2048,0,56,0,128,16,16,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214096,17,20,"void (anonymous namespace)::matmul_tiled<16u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",17,886499305231669,886499306590357,2048,0,56,0,128,16,16,1,1024,1024,1

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
mkdir "$RUN/profile-hip-tiled-t32" && \
rocprofv3 --kernel-trace --output-format csv \
  --output-directory "$RUN/profile-hip-tiled-t32" --output-file hip-tiled-t32 -- \
  "$RUN/build/matmul_hip" \
    --tile 32 --version tiled --m 1024 \
    --n 1024 --k 1024 --warmup 5 \
    --repeat 10 --seed 20260920 --config-id hip-tiled-t32 && \
python chapter8/inspect_trace.py \
  "$RUN/profile-hip-tiled-t32/hip-tiled-t32_kernel_trace.csv" \
  --kernel matmul_tiled --skip 6 --take 10

筛选后的真实 trace：hip-tiled-t32，shape=1024x1024x1024

kernel_name="void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)"
csv_rows=17 target_rows=16 skipped_rows=6 kept_rows=10
sort=Start_Timestamp_ascending
first_start_ns=886504583339964 first_end_ns=886504584853541 first_duration_ns=1513577
kernel_min_us=1435.812000 kernel_median_us=1503.956500 kernel_max_us=1526.898000
grid_work_items_xyz=1024x1024x1 workgroup_size_xyz=32x32x1 workgroups_xyz=32x32x1
workgroups_total=1024
vgpr_count=88 sgpr_count=128 lds_bytes=8192 scratch_bytes=0

原始 kernel trace CSV：hip-tiled-t32，shape=1024x1024x1024

"Kind","Agent_Id","Queue_Id","Stream_Id","Thread_Id","Dispatch_Id","Kernel_Id","Kernel_Name","Correlation_Id","Start_Timestamp","End_Timestamp","LDS_Block_Size","Scratch_Size","VGPR_Count","Accum_VGPR_Count","SGPR_Count","Workgroup_Size_X","Workgroup_Size_Y","Workgroup_Size_Z","Grid_Size_X","Grid_Size_Y","Grid_Size_Z"
"KERNEL_DISPATCH","Agent 1",1,0,1214161,1,5,"__amd_rocclr_fillBufferUnAligned",1,886504539693426,886504539705186,0,0,8,0,128,256,1,1,8192,1,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,2,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",2,886504551357417,886504552871755,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,3,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",3,886504565359429,886504566897048,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,4,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",4,886504566901529,886504568431267,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,5,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",5,886504568439748,886504569945085,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,6,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",6,886504569949685,886504571452462,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,7,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",7,886504571457262,886504572958999,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,8,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",8,886504583339964,886504584853541,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,9,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",9,886504584868941,886504586376518,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,10,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",10,886504586391759,886504587896216,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,11,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",11,886504587911337,886504589438235,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,13,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",13,886504590975294,886504592457910,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,14,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",14,886504592473231,886504593931565,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,12,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",12,886504589456837,886504590960293,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,15,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",15,886504593946606,886504595382418,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,16,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",16,886504595397299,886504596837832,8192,0,88,0,128,32,32,1,1024,1024,1
"KERNEL_DISPATCH","Agent 1",1,0,1214161,17,19,"void (anonymous namespace)::matmul_tiled<32u>(float const*, float const*, float*, unsigned long, unsigned long, unsigned long)",17,886504596852913,886504598364970,8192,0,88,0,128,32,32,1,1024,1024,1

先检查每个目标共 16 条，排除预检和 5 次预热，再看余下 10 次。这里是二维 launch：应分别把 grid 的 X/Y/Z 除以 workgroup 的 X/Y/Z，再将结果相乘。Tile16 的每组是 16×16，共 64×64 个 block；Tile32 的每组是 32×32，共 32×32 个 block，不能只看 X。

随后看 lds_bytes，两者为 2048/8192 B，与源码的两块静态 LDS 一致；vgpr_count 为 56/88。更多输入复用伴随更大的 block 与资源分配，这些变化都是真实存在的。它们仍不足以证明唯一瓶颈是寄存器、LDS 或 occupancy；本轮没有有效计数把各自成本分开。

采用决定仍基于不带 profiler 的完整时间；不会把资源数较小直接等同于性能较好。

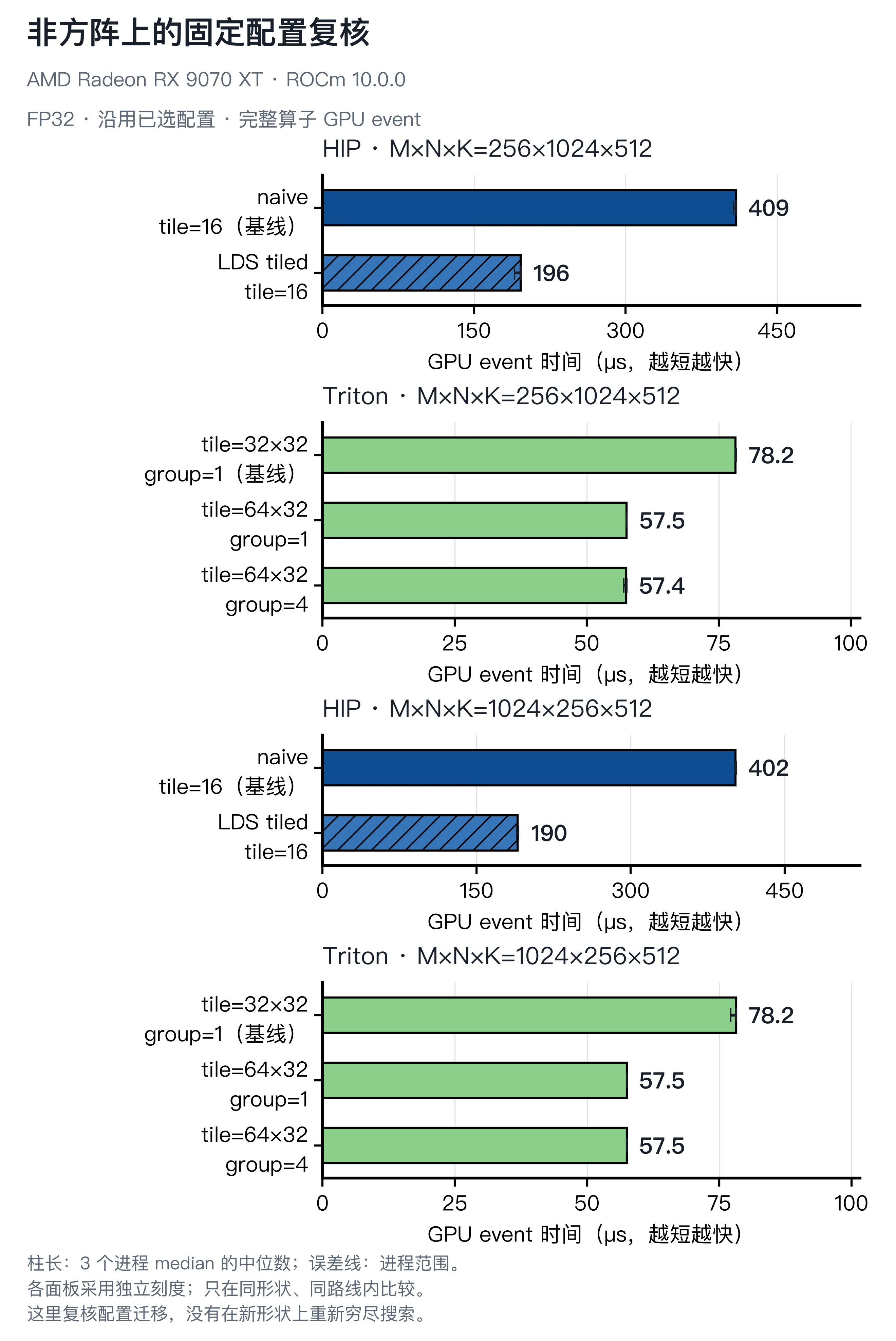

候选还需要经过非方形输入和尾部检查。主形状整除三种 tile，单凭这张图看不出尾部浪费，也不能保证另一个矩阵大小会得到相同排序。

11.4.4 Triton 基线：一个 program 一个输出块

完整源码：code/part2-kernels/chapter11/matmul_triton.py

"""Chapter 11 FP32 row-major matrix multiplication, Triton route.

Triton keeps BLOCK_K=32 and four warps; output tile and program grouping are
explicit configurations. The reference uses CPU FP64, rounded to FP32; the
optional PyTorch GPU implementation is a separate performance reference.
"""

from __future__ import annotations

import argparse
import csv
import math
from pathlib import Path
import re
import statistics
from dataclasses import dataclass

import torch
import triton
import triton.language as tl


BLOCK_M = 32
BLOCK_N = 32
BLOCK_K = 32
NUM_WARPS = 4
ATOL = 1.0e-4
RTOL = 1.0e-4


@triton.jit
def matmul_kernel(
    a_ptr,
    b_ptr,
    c_ptr,
    m,
    n,
    k,
    BLOCK_SIZE_M: tl.constexpr,
    BLOCK_SIZE_N: tl.constexpr,
    BLOCK_SIZE_K: tl.constexpr,
    GROUP_SIZE_M: tl.constexpr,
):
    program_id = tl.program_id(axis=0)
    programs_m = tl.cdiv(m, BLOCK_SIZE_M)
    programs_n = tl.cdiv(n, BLOCK_SIZE_N)

    programs_per_group = GROUP_SIZE_M * programs_n
    group_id = program_id // programs_per_group
    first_program_m = group_id * GROUP_SIZE_M
    group_m = tl.minimum(programs_m - first_program_m, GROUP_SIZE_M)
    program_in_group = program_id % programs_per_group
    program_m = first_program_m + program_in_group % group_m
    program_n = program_in_group // group_m

    offsets_m = program_m * BLOCK_SIZE_M + tl.arange(0, BLOCK_SIZE_M)
    offsets_n = program_n * BLOCK_SIZE_N + tl.arange(0, BLOCK_SIZE_N)
    offsets_k = tl.arange(0, BLOCK_SIZE_K)
    a_pointers = a_ptr + offsets_m[:, None] * k + offsets_k[None, :]
    b_pointers = b_ptr + offsets_k[:, None] * n + offsets_n[None, :]
    accumulator = tl.zeros((BLOCK_SIZE_M, BLOCK_SIZE_N), dtype=tl.float32)

    for k_block in range(0, tl.cdiv(k, BLOCK_SIZE_K)):
        current_k = k_block * BLOCK_SIZE_K + offsets_k
        a = tl.load(
            a_pointers,
            mask=(offsets_m[:, None] < m) & (current_k[None, :] < k),
            other=0.0,
        )
        b = tl.load(
            b_pointers,
            mask=(current_k[:, None] < k) & (offsets_n[None, :] < n),
            other=0.0,
        )
        accumulator += tl.dot(a, b, input_precision="ieee")
        a_pointers += BLOCK_SIZE_K
        b_pointers += BLOCK_SIZE_K * n

    output_offsets = offsets_m[:, None] * n + offsets_n[None, :]
    output_mask = (offsets_m[:, None] < m) & (offsets_n[None, :] < n)
    tl.store(c_ptr + output_offsets, accumulator, mask=output_mask)


@dataclass(frozen=True)
class Implementation:
    name: str
    runtime: str
    group_m: int
    block_m: int = BLOCK_M
    block_n: int = BLOCK_N
    block_k: int = BLOCK_K
    num_warps: int = NUM_WARPS


@dataclass(frozen=True)
class Timing:
    minimum_ms: float
    median_ms: float
    mean_ms: float
    samples: tuple[float, ...]


@dataclass(frozen=True)
class Validation:
    correct: bool
    max_absolute_error: float
    max_relative_error: float


def parse_args() -> argparse.Namespace:
    parser = argparse.ArgumentParser()
    parser.add_argument("--version", choices=("all", "torch", "baseline", "grouped"), default="all")
    parser.add_argument("--m", type=int, default=512)
    parser.add_argument("--n", type=int, default=512)
    parser.add_argument("--k", type=int, default=512)
    parser.add_argument("--block-m", type=int, choices=(32, 64), default=32)
    parser.add_argument("--block-n", type=int, choices=(32, 64), default=32)
    parser.add_argument("--block-k", type=int, choices=(32,), default=32)
    parser.add_argument("--num-warps", type=int, choices=(4,), default=4)
    parser.add_argument("--group-m", type=int, choices=(1, 4, 8), default=None,
                        help="grouped version's row-group size; baseline stays at 1")
    parser.add_argument("--warmup", type=int, default=5)
    parser.add_argument("--repeat", type=int, default=20)
    parser.add_argument("--seed", type=int, default=20260920)
    parser.add_argument("--samples", type=Path)
    parser.add_argument("--config-id", default="")
    parser.add_argument("--process", "--process-id", dest="process_id", type=int, default=1)
    args = parser.parse_args()
    if args.m <= 0 or args.n <= 0 or args.k <= 0:
        parser.error("--m/--n/--k must be positive")
    if (args.block_m, args.block_n) not in ((32, 32), (32, 64), (64, 32)):
        parser.error("supported output tiles are 32x32, 32x64, and 64x32")
    if args.version == "baseline" and args.group_m not in (None, 1):
        parser.error("baseline keeps group=1; select --version grouped for another group")
    if args.warmup < 0 or args.repeat <= 0 or args.process_id <= 0:
        parser.error("require non-negative warmup and positive repeat/process-id")
    if not 0 <= args.seed <= 0xFFFFFFFFFFFFFFFF:
        parser.error("--seed must be a uint64 value")
    if args.samples and args.version == "all":
        parser.error("--samples requires a single --version")
    if args.config_id and not re.fullmatch(r"[A-Za-z0-9_.-]+", args.config_id):
        parser.error("invalid config-id")
    return args


def selected_implementations(args: argparse.Namespace) -> list[Implementation]:
    options = dict(block_m=args.block_m, block_n=args.block_n,
                   block_k=args.block_k, num_warps=args.num_warps)
    implementations = {
        "torch": Implementation("torch-mm", "torch", 0),
        "baseline": Implementation("triton-baseline", "triton", 1, **options),
        "grouped": Implementation("triton-grouped", "triton",
                                   args.group_m if args.group_m is not None else 8, **options),
    }
    if args.version == "all":
        return [implementations[key] for key in ("torch", "baseline", "grouped")]
    return [implementations[args.version]]


def make_inputs(m: int, n: int, k: int, seed: int) -> tuple[torch.Tensor, torch.Tensor]:
    """Match HIP bit-for-bit; modular arithmetic cannot overflow with uint64 seed."""
    index_a = torch.arange(m * k, dtype=torch.int64)
    index_b = torch.arange(k * n, dtype=torch.int64)
    values_a = ((17 * (index_a % 257) + seed % 257) % 257) - 128
    values_b = ((29 * (index_b % 251) + 3 * (seed % 251)) % 251) - 125
    a = (values_a.to(torch.float32) / 128.0).reshape(m, k)
    b = (values_b.to(torch.float32) / 128.0).reshape(k, n)
    return a, b


def cpu_reference(a: torch.Tensor, b: torch.Tensor) -> torch.Tensor:
    return torch.mm(a.to(torch.float64), b.to(torch.float64)).to(torch.float32)


def launch(
    implementation: Implementation,
    a: torch.Tensor,
    b: torch.Tensor,
    output: torch.Tensor,
) -> None:
    if implementation.runtime == "torch":
        torch.mm(a, b, out=output)
        return

    m, k = a.shape
    _, n = b.shape
    grid = (triton.cdiv(m, implementation.block_m) * triton.cdiv(n, implementation.block_n),)
    matmul_kernel[grid](
        a,
        b,
        output,
        m,
        n,
        k,
        BLOCK_SIZE_M=implementation.block_m,
        BLOCK_SIZE_N=implementation.block_n,
        BLOCK_SIZE_K=implementation.block_k,
        GROUP_SIZE_M=implementation.group_m,
        num_warps=implementation.num_warps,
    )


def validate(output: torch.Tensor, reference: torch.Tensor) -> Validation:
    actual = output.detach().to(device="cpu", dtype=torch.float64)
    expected = reference.to(dtype=torch.float64)
    if not bool(torch.isfinite(actual).all()) or not bool(torch.isfinite(expected).all()):
        return Validation(False, math.inf, math.inf)
    difference = torch.abs(actual - expected)
    relative = difference / torch.clamp(torch.abs(expected), min=1.0e-6)
    acceptable = difference <= ATOL + RTOL * torch.abs(expected)
    return Validation(
        correct=bool(acceptable.all()),
        max_absolute_error=float(difference.amax().item()),
        max_relative_error=float(relative.amax().item()),
    )


def benchmark(
    implementation: Implementation,
    a: torch.Tensor,
    b: torch.Tensor,
    output: torch.Tensor,
    *,
    warmup: int,
    repeat: int,
) -> Timing:
    for _ in range(warmup):
        launch(implementation, a, b, output)
    torch.cuda.synchronize()

    starts = [torch.cuda.Event(enable_timing=True) for _ in range(repeat)]
    ends = [torch.cuda.Event(enable_timing=True) for _ in range(repeat)]
    for start, end in zip(starts, ends, strict=True):
        start.record()
        launch(implementation, a, b, output)
        end.record()
    torch.cuda.synchronize()
    times_ms = [
        start.elapsed_time(end) for start, end in zip(starts, ends, strict=True)
    ]
    return Timing(
        minimum_ms=min(times_ms),
        median_ms=statistics.median(times_ms),
        mean_ms=statistics.fmean(times_ms),
        samples=tuple(times_ms),
    )


def metadata(implementation: Implementation, args: argparse.Namespace) -> dict:
    is_triton = implementation.runtime == "triton"
    default_id = (f"{implementation.name}-b{implementation.block_m}x{implementation.block_n}"
                  f"-k{implementation.block_k}-g{implementation.group_m}-w{implementation.num_warps}"
                  if is_triton else "torch-mm-highest")
    return dict(
        config_id=args.config_id or default_id,
        implementation=implementation.name, runtime=implementation.runtime,
        shape=f"{args.m}x{args.n}x{args.k}", dtype="float32", m=args.m, n=args.n, k=args.k,
        tile="NA", block_m=implementation.block_m if is_triton else "NA",
        block_n=implementation.block_n if is_triton else "NA",
        block_k=implementation.block_k if is_triton else "NA",
        block_threads="NA", group_m=implementation.group_m if is_triton else "NA",
        num_warps=implementation.num_warps if is_triton else "NA",
        launches=1 if is_triton else "library-call",
        input="dyadic-modular-v1", input_precision="ieee" if is_triton else "highest",
        reference="cpu-fp64-to-fp32", atol=ATOL, rtol=RTOL, seed=args.seed,
        warmup=args.warmup, repeat=args.repeat, process=args.process_id, process_id=args.process_id,
        scope="gpu-event-full-operator",
    )


def print_result(implementation: Implementation, args: argparse.Namespace,
                 validation: Validation, timing: Timing | None,
                 *, precheck: str, postcheck: str) -> None:
    record = metadata(implementation, args)
    record.update(timed=int(timing is not None), correct="OK" if validation.correct else "FAIL",
                  precheck=precheck, postcheck=postcheck)
    if timing is None:
        record.update(min_ms="NA", median_ms="NA", mean_ms="NA", tflops="NA")
    else:
        record.update(min_ms=f"{timing.minimum_ms:.9f}", median_ms=f"{timing.median_ms:.9f}",
                      mean_ms=f"{timing.mean_ms:.9f}",
                      tflops=f"{2.0 * args.m * args.n * args.k / (timing.median_ms * 1.0e9):.9f}")
    record.update(max_abs_error=f"{validation.max_absolute_error:.9g}",
                  max_rel_error=f"{validation.max_relative_error:.9g}")
    print("RESULT operator=matmul " + " ".join(f"{key}={value}" for key, value in record.items()))


def save_samples(implementation: Implementation, args: argparse.Namespace, timing: Timing) -> None:
    if args.samples is None:
        return
    record = metadata(implementation, args)
    with args.samples.open("w", newline="") as file:
        writer = csv.DictWriter(file, fieldnames=[*record, "sample", "ms"])
        writer.writeheader()
        writer.writerows({**record, "sample": index, "ms": format(value, ".17g")}
                         for index, value in enumerate(timing.samples))


def run_implementation(
    implementation: Implementation,
    args: argparse.Namespace,
    a: torch.Tensor,
    b: torch.Tensor,
    reference: torch.Tensor,
) -> bool:
    output = torch.full((args.m, args.n), float("nan"), dtype=torch.float32, device="cuda")
    launch(implementation, a, b, output)
    torch.cuda.synchronize()
    precheck = validate(output, reference)
    if not precheck.correct:
        print_result(implementation, args, precheck, None, precheck="FAIL", postcheck="NA")
        return False
    timing = benchmark(implementation, a, b, output, warmup=args.warmup, repeat=args.repeat)
    postcheck = validate(output, reference)
    print_result(implementation, args, postcheck, timing,
                 precheck="OK", postcheck="OK" if postcheck.correct else "FAIL")
    if postcheck.correct:
        save_samples(implementation, args, timing)
    return postcheck.correct


def main() -> int:
    args = parse_args()
    if not torch.cuda.is_available():
        raise RuntimeError("PyTorch cannot see a ROCm GPU")

    torch.set_float32_matmul_precision("highest")
    torch.backends.cuda.matmul.allow_tf32 = False
    print(
        "ENV"
        " runtime=triton"
        f' gpu="{torch.cuda.get_device_name(0)}"'
        f" torch={torch.__version__}"
        f" torch_hip={torch.version.hip}"
        f" triton={triton.__version__}"
        f" m={args.m} n={args.n} k={args.k} seed={args.seed}"
        " input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 dot_input_precision=ieee"
        " torch_matmul_precision=highest allow_tf32=0"
    )
    host_a, host_b = make_inputs(args.m, args.n, args.k, args.seed)
    reference = cpu_reference(host_a, host_b)
    a = host_a.to(device="cuda")
    b = host_b.to(device="cuda")

    all_correct = True
    for implementation in selected_implementations(args):
        all_correct = run_implementation(
            implementation, args, a, b, reference
        ) and all_correct
    return 0 if all_correct else 1


if __name__ == "__main__":
    raise SystemExit(main())

这份文件包含本路线的输入准备、kernel、启动、校验与计时；后续配置共用它，按函数和运行参数定位改动。

Triton 路线直接以分块矩阵乘建立自然基线：一个 program 负责 32×32 输出，沿 K 每次处理 32；num_warps=4、GROUP_SIZE_M=1。这两个 32 描述逻辑输出块，不表示创建了 32×32 个线程。

先由 program_m/program_n 找到输出块，再构造 A/B 地址。A 的 tile 是 BLOCK_SIZE_M×BLOCK_SIZE_K，B 的 tile 是 BLOCK_SIZE_K×BLOCK_SIZE_N：

offsets_m = program_m * BLOCK_SIZE_M + tl.arange(0, BLOCK_SIZE_M)
offsets_n = program_n * BLOCK_SIZE_N + tl.arange(0, BLOCK_SIZE_N)
offsets_k = tl.arange(0, BLOCK_SIZE_K)
a_pointers = a_ptr + offsets_m[:, None] * k + offsets_k[None, :]
b_pointers = b_ptr + offsets_k[:, None] * n + offsets_n[None, :]
accumulator = tl.zeros((BLOCK_SIZE_M, BLOCK_SIZE_N), dtype=tl.float32)

a_pointers 的行步长是 K，b_pointers 的行步长是 N，与 11.1 节的布局一致。每轮加载有效输入，越界位置补 0，然后累加点积块：

for k_block in range(0, tl.cdiv(k, BLOCK_SIZE_K)):
    current_k = k_block * BLOCK_SIZE_K + offsets_k
    a = tl.load(a_pointers,
        mask=(offsets_m[:, None] < m) & (current_k[None, :] < k),
        other=0.0)
    b = tl.load(b_pointers,
        mask=(current_k[:, None] < k) & (offsets_n[None, :] < n),
        other=0.0)
    accumulator += tl.dot(a, b, input_precision="ieee")
    a_pointers += BLOCK_SIZE_K
    b_pointers += BLOCK_SIZE_K * n

最后用 M、N 的边界 mask 写回输出。程序保留累加块，编译器负责把张量加载和乘法映射到线程与指令；无需仿照 HIP 再写一套线程编号和手工 LDS。

用一个 3×3 乘 3×3 的手算例子，单独检查三处 mask：

$$A=\left[\begin{array}{ccc}1& 2& 3\\ 4& 5& 6\\ 1& 0& 1\end{array}\right],B=\left[\begin{array}{ccc}1& 0& 2\\ 2& 1& 0\\ 0& 2& 1\end{array}\right].$$

选择右下角 2×2 输出 tile，逻辑行和列都是 [2,3]，但只有 C[2,2] 属于真实矩阵。K 方向也每次处理 2 项：

Triton · 三处 mask边缘输出 tile：加载与写回分别检查

1/6

M=N=K=3，选择右下角输出 tileprogram 的逻辑输出行是2、3，列也是2、3。矩阵只有下标0、1、2，所以只有C[2,2]能写回。

A 检查行与 K，B 检查 K 与列先处理K=0、1。A不存在的第3行补0；B不存在的第3列补0。A[2,1]=0是有效输入，与越界补0不同。

第一对 tile：1×2 + 0×0 = 2有效位置C[2,2]的临时部分和成为2，其他逻辑输出位置保持0；此时尚未写回C。

K=3 也越界，两边都要补 0A的加载mask同时检查输出行与K；B同时检查K与输出列。两者的边界轴不同，不能共用一张mask。

第二对 tile：再加 1×1 + 0×0C[2,2]从2变成3。加载时补0让无效K位置不贡献点积，但并不自动保护最终写回。

C 单独检查行与列，只写一个位置store的mask只允许C[2,2]=3。其余三个逻辑位置不对应真实输出，不能因为内部值是0就把它们写到数组外。

M=N=K=3，选择右下角输出 tileprogram 的逻辑输出行是2、3，列也是2、3。矩阵只有下标0、1、2，所以只有C[2,2]能写回。

步骤 1 / 6定位

逻辑 tile=2×2、K tile=2 的手算；不代表真实 program 的线程数或本章实测参数。

图 11.6　A 的加载检查行与 K，B 的加载检查 K 与列，C 的写回单独检查行与列。手算 tile 大小用于看清边界，不表示物理线程数。

在 图 11.6 中，第一轮给 C[2,2] 加上 1×2+0×0=2，第二轮再加 1×1+0×0=1，临时值成为 3。加载 mask 将不存在的 K=3 项补 0；store mask 则保证只写 C[2,2]=3，不写另外三个越界位置。A[2,1]=0 是有效输入，不能与越界补零混为一谈。

运行同一主形状，并明确 K tile、warps 和 group 的基线：

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n1024x1024x1024-triton-b32x32-g1-p1.csv" && \
python chapter11/matmul_triton.py \
  --block-m 32 --block-n 32 --block-k 32 \
  --num-warps 4 --group-m 1 --version baseline \
  --m 1024 --n 1024 --k 1024 \
  --warmup 10 --repeat 50 --seed 20260920 \
  --config-id triton-b32x32-g1 --samples "$RUN/n1024x1024x1024-triton-b32x32-g1-p1.csv" --process 1

真实输出：triton-b32x32-g1，shape=1024x1024x1024，第 1 个独立进程

ENV runtime=triton gpu="AMD Radeon RX 9070 XT" torch=2.13.0+rocm10.0.0 torch_hip=7.15.26333 triton=3.8.0 m=1024 n=1024 k=1024 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 dot_input_precision=ieee torch_matmul_precision=highest allow_tf32=0
RESULT operator=matmul config_id=triton-b32x32-g1 implementation=triton-baseline runtime=triton shape=1024x1024x1024 dtype=float32 m=1024 n=1024 k=1024 tile=NA block_m=32 block_n=32 block_k=32 block_threads=NA group_m=1 num_warps=4 launches=1 input=dyadic-modular-v1 input_precision=ieee reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 seed=20260920 warmup=10 repeat=50 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.505997002 median_ms=0.516916513 mean_ms=0.517287517 tflops=4.154410997 max_abs_error=0 max_rel_error=0

先确认 input_precision=ieee 与正确性通过，再核对三个 tile 维度、group 和完整时间。

基线时间为 0.516917 ms，三个进程范围为 0.516217–0.519037 ms，预检和计时后检查均通过。主机启动函数提交一次 matmul_kernel。接下来保持 kernel 的算法结构，只比较输出 tile 的配置。

11.4.5 Triton 第一轮：输出 tile 的形状

基线中，一个 A 值会用于 32 列输出，一个 B 值会用于 32 行输出。把 tile 加宽为 32×64，是否能让同一片 A 服务更多输出列？反过来，加高为 64×32，是否能让同一片 B 服务更多输出行？

本轮固定 K tile 32、4 warps 和 group 1，只比较这三种输出形状。对主实验来说：

输出 tile	每个 program 输出数	每轮 A/B 逻辑输入数	全部 program 数
32×32	1024	1024 + 1024	1024
32×64	2048	1024 + 2048	512
64×32	2048	2048 + 1024	512

两个较大的 tile 用 1.5 倍逻辑输入更新 2 倍输出，具有更多复用机会；同时累加块变大、program 数减半。资源压力和可用并行度也会变化，最终要看编译结果和时间，不能只按请求数选择。

基线已保存，再运行两个方向的候选，保持 K tile=32、warps=4、group=1：

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n1024x1024x1024-triton-b32x64-g1-p1.csv" && \
python chapter11/matmul_triton.py \
  --block-m 32 --block-n 64 --block-k 32 \
  --num-warps 4 --group-m 1 --version baseline \
  --m 1024 --n 1024 --k 1024 \
  --warmup 10 --repeat 50 --seed 20260920 \
  --config-id triton-b32x64-g1 --samples "$RUN/n1024x1024x1024-triton-b32x64-g1-p1.csv" --process 1

真实输出：triton-b32x64-g1，shape=1024x1024x1024，第 1 个独立进程

ENV runtime=triton gpu="AMD Radeon RX 9070 XT" torch=2.13.0+rocm10.0.0 torch_hip=7.15.26333 triton=3.8.0 m=1024 n=1024 k=1024 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 dot_input_precision=ieee torch_matmul_precision=highest allow_tf32=0
RESULT operator=matmul config_id=triton-b32x64-g1 implementation=triton-baseline runtime=triton shape=1024x1024x1024 dtype=float32 m=1024 n=1024 k=1024 tile=NA block_m=32 block_n=64 block_k=32 block_threads=NA group_m=1 num_warps=4 launches=1 input=dyadic-modular-v1 input_precision=ieee reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 seed=20260920 warmup=10 repeat=50 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.350556999 median_ms=0.357377991 mean_ms=0.360270998 tflops=6.008998040 max_abs_error=0 max_rel_error=0

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n1024x1024x1024-triton-b64x32-g1-p1.csv" && \
python chapter11/matmul_triton.py \
  --block-m 64 --block-n 32 --block-k 32 \
  --num-warps 4 --group-m 1 --version baseline \
  --m 1024 --n 1024 --k 1024 \
  --warmup 10 --repeat 50 --seed 20260920 \
  --config-id triton-b64x32-g1 --samples "$RUN/n1024x1024x1024-triton-b64x32-g1-p1.csv" --process 1

真实输出：triton-b64x32-g1，shape=1024x1024x1024，第 1 个独立进程

ENV runtime=triton gpu="AMD Radeon RX 9070 XT" torch=2.13.0+rocm10.0.0 torch_hip=7.15.26333 triton=3.8.0 m=1024 n=1024 k=1024 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 dot_input_precision=ieee torch_matmul_precision=highest allow_tf32=0
RESULT operator=matmul config_id=triton-b64x32-g1 implementation=triton-baseline runtime=triton shape=1024x1024x1024 dtype=float32 m=1024 n=1024 k=1024 tile=NA block_m=64 block_n=32 block_k=32 block_threads=NA group_m=1 num_warps=4 launches=1 input=dyadic-modular-v1 input_precision=ieee reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 seed=20260920 warmup=10 repeat=50 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.348957002 median_ms=0.359337494 mean_ms=0.361901199 tflops=5.976230383 max_abs_error=0 max_rel_error=0

分别核对 M/N tile，而不是只看它们都包含 2048 个逻辑输出。正确性通过后再比较范围。

图 11.7　第一轮：固定 K tile、warps 和 program 分组，比较输出 tile。横向加宽与纵向加高分别增加 A、B 的复用机会。

32×64 为 0.359218 ms，范围 0.357378–0.359658 ms；64×32 为 0.358038 ms，范围 0.357898–0.359337 ms。两者相对 32×32 都约快 1.44 倍，但彼此的范围重叠，不能据这次略低的中位数断言 64×32 稳定优于 32×64。

下一轮按预先设定的采集规则，取中位数较低的 64×32 做固定候选，继续检查分组。这里的选择是安排后续对照，不是宣布两个较大 tile 已经分出稳定胜负。这一步不需要再采一轮只显示时间接近的 trace；能否稳定分出优劣，应先由独立确认回答。

11.4.6 Triton 第二轮：program 分组

上一轮考察一个 program 内的复用；这一轮考察不同 program 是否有机会复用缓存中的输入。先固定上一轮的候选 tile，再比较 group 1、4、8；K tile、warps、输入和计算公式都保持相同。

先用一个有 3 行、4 列输出 tile 的小网格理解编号映射：

group 配置	前六个 program 对应的输出 tile (行,列)
1	(0,0) (0,1) (0,2) (0,3) (1,0) (1,1)
8	(0,0) (1,0) (2,0) (0,1) (1,1) (2,1)

group 8 的意思是每组最多包含 8 行 tile。本例只有 3 行，实际组高取 3。编号相近的 program 先覆盖同一列的不同输出行，会请求同一列对应的 B tile，由此提出缓存复用假设。

同一个 program ID，对应哪个输出块？

输出网格有 3 行、4 列。点选 ID，比较两种编号规则。

GROUP_M = 1

id 1 → 输出块 (0,1)

(0,0)id 0

(0,1)id 1

(0,2)id 2

(0,3)id 3

(1,0)id 4

(1,1)id 5

(1,2)id 6

(1,3)id 7

(2,0)id 8

(2,1)id 9

(2,2)id 10

(2,3)id 11

需要 A 的块行 0
以及 B 的块列 1

每组最多 1 行；本组实际 1 行。

GROUP_M = 8

id 1 → 输出块 (1,0)

(0,0)id 0

(0,1)id 3

(0,2)id 6

(0,3)id 9

(1,0)id 1

(1,1)id 4

(1,2)id 7

(1,3)id 10

(2,0)id 2

(2,1)id 5

(2,2)id 8

(2,3)id 11

需要 A 的块行 1
以及 B 的块列 0

每组最多 8 行；本组实际 3 行。

粗框是选中的输出块；淡色同列的块会请求同一片 B。坐标表示 tile，不能当作单个元素的下标。

ID 决定负责哪个输出块。这里没有模拟调度；GPU 不保证按 ID 顺序执行，缓存收益仍需实测。

图 11.8　点选同一个 program ID，比较 group 1 与 group 8 对应的输出块。每组最多 8 行，本例只有 3 行，因此实际组高为 3；点选不表示 GPU 调度。

例如，在 图 11.8 中点选 id=1：group 1 对应输出块 (0,1)，group 8 对应 (1,0)，请求的 B tile 列分别是 1 和 0。这里的坐标是输出块坐标，不能当作单个矩阵元素的下标。GPU 不保证严格按编号依次执行；分组也不会把多个 program 合成一个共享 LDS 的 block。它只改变哪个 program 负责哪个输出块，能否改善缓存复用需要后续证据。

本次扫描选出 64×32；保持它，运行 group 4/8，复用已经得到的 group1：

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n1024x1024x1024-triton-b64x32-g4-p1.csv" && \
python chapter11/matmul_triton.py \
  --block-m 64 --block-n 32 --block-k 32 \
  --num-warps 4 --group-m 4 --version grouped \
  --m 1024 --n 1024 --k 1024 \
  --warmup 10 --repeat 50 --seed 20260920 \
  --config-id triton-b64x32-g4 --samples "$RUN/n1024x1024x1024-triton-b64x32-g4-p1.csv" --process 1

真实输出：triton-b64x32-g4，shape=1024x1024x1024，第 1 个独立进程

ENV runtime=triton gpu="AMD Radeon RX 9070 XT" torch=2.13.0+rocm10.0.0 torch_hip=7.15.26333 triton=3.8.0 m=1024 n=1024 k=1024 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 dot_input_precision=ieee torch_matmul_precision=highest allow_tf32=0
RESULT operator=matmul config_id=triton-b64x32-g4 implementation=triton-grouped runtime=triton shape=1024x1024x1024 dtype=float32 m=1024 n=1024 k=1024 tile=NA block_m=64 block_n=32 block_k=32 block_threads=NA group_m=4 num_warps=4 launches=1 input=dyadic-modular-v1 input_precision=ieee reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 seed=20260920 warmup=10 repeat=50 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.348877996 median_ms=0.355278000 mean_ms=0.357461120 tflops=6.044516256 max_abs_error=0 max_rel_error=0

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n1024x1024x1024-triton-b64x32-g8-p1.csv" && \
python chapter11/matmul_triton.py \
  --block-m 64 --block-n 32 --block-k 32 \
  --num-warps 4 --group-m 8 --version grouped \
  --m 1024 --n 1024 --k 1024 \
  --warmup 10 --repeat 50 --seed 20260920 \
  --config-id triton-b64x32-g8 --samples "$RUN/n1024x1024x1024-triton-b64x32-g8-p1.csv" --process 1

真实输出：triton-b64x32-g8，shape=1024x1024x1024，第 1 个独立进程

ENV runtime=triton gpu="AMD Radeon RX 9070 XT" torch=2.13.0+rocm10.0.0 torch_hip=7.15.26333 triton=3.8.0 m=1024 n=1024 k=1024 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 dot_input_precision=ieee torch_matmul_precision=highest allow_tf32=0
RESULT operator=matmul config_id=triton-b64x32-g8 implementation=triton-grouped runtime=triton shape=1024x1024x1024 dtype=float32 m=1024 n=1024 k=1024 tile=NA block_m=64 block_n=32 block_k=32 block_threads=NA group_m=8 num_warps=4 launches=1 input=dyadic-modular-v1 input_precision=ieee reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 seed=20260920 warmup=10 repeat=50 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.350158006 median_ms=0.359817997 mean_ms=0.363778961 tflops=5.968249693 max_abs_error=0 max_rel_error=0

先核对 tile 与 warps 没有跟着改变，再看 group 与完整时间。这里的命令用于复现本章的实验对照；读者在自行扫描时若选出 32×64，应对该 tile 进行分组比较，章末的批量入口会自动完成这一选择。

图 11.9　第二轮：在固定 tile 上比较分组。候选 tile/group1 是本轮对照，32×32/group1 是本路线原始基线。

固定 64×32 后，group 1、4、8 分别为 0.358038 ms、0.355278 ms、0.358518 ms。group 4 的中位数仅比 group 1 低约 0.8%，两组范围重叠；group 8 也没有在本轮显示明确收益。较大 tile 带来的改进很明显，分组的额外价值则需要独立确认，不能从编号动画直接推导出来。

独立复测中，group 1、4、8 分别为 0.357537 ms、0.356077 ms、0.354397 ms：数值第一从 group 4 换成了 group 8。group 8 在复测中略快，但在主扫描中没有领先；这还不足以选定一个能重复获益的分组。因此本章保留较简单的 group 1，记录另外两项供后续调查。没有缓存计数证据时，不把这点时间差写成“L2 命中率提高”。

11.5 尾部与形状迁移

矩阵边长通常不会总是 tile 的整数倍。M、N、K 的尾部分别影响输出行、输出列和点积最后一段，必须分别检查。

边界形状 M×N×K	重点检查
129×128×128	多出的输出行，A 读取和 C 写回的 M 边界
128×129×128	多出的输出列，B 读取和 C 写回的 N 边界
128×128×129	最后一段 K，A/B 越界输入是否补 0

HIP 朴素版本没有 block 屏障，越界线程可以直接返回。LDS 版本需要整个 block 参与装载和同步，越界输出线程也要走完整个 K 循环，只在最终写回时跳过。否则，留下来的线程可能无法完成一致的屏障协作。

Triton 对 A、B 分别使用 (M,K)、(K,N) 的加载 mask，对 C 使用 (M,N) 的写回 mask。K 尾部补 0，让无效位置不贡献点积；M/N 尾部不写输出。一个 mask 不能代替这三处不同的边界判断。

本轮 9 个主实验配置分别运行这 3 组尾部，共 27 项检查通过。它们覆盖了三个维度的尾部，不等于已经验证了任意形状和任意数据分布。

运行三个维度的尾部检查：选择已阅读的路线

仍在 code/part2-kernels/。HIP 命令使用 本路线已编译的程序，Triton 直接使用完整 Python 文件。以下每次仅运行一次，检查答案，不比较计时；章末主入口会自动完成全部 27 项。

HIP tiled16：

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
"$RUN/build/matmul_hip" \
  --tile 16 --version tiled --m 129 \
  --n 128 --k 128 --warmup 0 \
  --repeat 1 --seed 20260920 --config-id hip-tiled-t16

正确性输出：M 尾部，hip-tiled-t16

ENV runtime=hip gpu="AMD Radeon RX 9070 XT" arch=gfx1201 m=129 n=128 k=128 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 input_precision=fp32
RESULT operator=matmul config_id=hip-tiled-t16 implementation=hip-tiled runtime=hip shape=129x128x128 dtype=float32 m=129 n=128 k=128 tile=16 block_m=16 block_n=16 block_k=16 block_threads=256 group_m=0 num_warps=0 lds_bytes=2048 launches=1 warmup=0 repeat=1 seed=20260920 process=1 process_id=1 scope=gpu-event-full-operator input=dyadic-modular-v1 input_precision=fp32 reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.016960001 median_ms=0.016960001 mean_ms=0.016960001 tflops=0.249237727 max_abs_error=0 max_rel_error=0

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
"$RUN/build/matmul_hip" \
  --tile 16 --version tiled --m 128 \
  --n 129 --k 128 --warmup 0 \
  --repeat 1 --seed 20260920 --config-id hip-tiled-t16

正确性输出：N 尾部，hip-tiled-t16

ENV runtime=hip gpu="AMD Radeon RX 9070 XT" arch=gfx1201 m=128 n=129 k=128 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 input_precision=fp32
RESULT operator=matmul config_id=hip-tiled-t16 implementation=hip-tiled runtime=hip shape=128x129x128 dtype=float32 m=128 n=129 k=128 tile=16 block_m=16 block_n=16 block_k=16 block_threads=256 group_m=0 num_warps=0 lds_bytes=2048 launches=1 warmup=0 repeat=1 seed=20260920 process=1 process_id=1 scope=gpu-event-full-operator input=dyadic-modular-v1 input_precision=fp32 reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.017600000 median_ms=0.017600000 mean_ms=0.017600000 tflops=0.240174547 max_abs_error=0 max_rel_error=0

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
"$RUN/build/matmul_hip" \
  --tile 16 --version tiled --m 128 \
  --n 128 --k 129 --warmup 0 \
  --repeat 1 --seed 20260920 --config-id hip-tiled-t16

正确性输出：K 尾部，hip-tiled-t16

ENV runtime=hip gpu="AMD Radeon RX 9070 XT" arch=gfx1201 m=128 n=128 k=129 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 input_precision=fp32
RESULT operator=matmul config_id=hip-tiled-t16 implementation=hip-tiled runtime=hip shape=128x128x129 dtype=float32 m=128 n=128 k=129 tile=16 block_m=16 block_n=16 block_k=16 block_threads=256 group_m=0 num_warps=0 lds_bytes=2048 launches=1 warmup=0 repeat=1 seed=20260920 process=1 process_id=1 scope=gpu-event-full-operator input=dyadic-modular-v1 input_precision=fp32 reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.017600000 median_ms=0.017600000 mean_ms=0.017600000 tflops=0.240174547 max_abs_error=0 max_rel_error=0

Triton 64×32/group1：

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
python chapter11/matmul_triton.py \
  --block-m 64 --block-n 32 --block-k 32 \
  --num-warps 4 --group-m 1 --version baseline \
  --m 129 --n 128 --k 128 \
  --warmup 0 --repeat 1 --seed 20260920 \
  --config-id triton-b64x32-g1

正确性输出：M 尾部，triton-b64x32-g1

ENV runtime=triton gpu="AMD Radeon RX 9070 XT" torch=2.13.0+rocm10.0.0 torch_hip=7.15.26333 triton=3.8.0 m=129 n=128 k=128 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 dot_input_precision=ieee torch_matmul_precision=highest allow_tf32=0
RESULT operator=matmul config_id=triton-b64x32-g1 implementation=triton-baseline runtime=triton shape=129x128x128 dtype=float32 m=129 n=128 k=128 tile=NA block_m=64 block_n=32 block_k=32 block_threads=NA group_m=1 num_warps=4 launches=1 input=dyadic-modular-v1 input_precision=ieee reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 seed=20260920 warmup=0 repeat=1 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.025799999 median_ms=0.025799999 mean_ms=0.025799999 tflops=0.163840006 max_abs_error=0 max_rel_error=0

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
python chapter11/matmul_triton.py \
  --block-m 64 --block-n 32 --block-k 32 \
  --num-warps 4 --group-m 1 --version baseline \
  --m 128 --n 129 --k 128 \
  --warmup 0 --repeat 1 --seed 20260920 \
  --config-id triton-b64x32-g1

正确性输出：N 尾部，triton-b64x32-g1

ENV runtime=triton gpu="AMD Radeon RX 9070 XT" torch=2.13.0+rocm10.0.0 torch_hip=7.15.26333 triton=3.8.0 m=128 n=129 k=128 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 dot_input_precision=ieee torch_matmul_precision=highest allow_tf32=0
RESULT operator=matmul config_id=triton-b64x32-g1 implementation=triton-baseline runtime=triton shape=128x129x128 dtype=float32 m=128 n=129 k=128 tile=NA block_m=64 block_n=32 block_k=32 block_threads=NA group_m=1 num_warps=4 launches=1 input=dyadic-modular-v1 input_precision=ieee reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 seed=20260920 warmup=0 repeat=1 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.119120002 median_ms=0.119120002 mean_ms=0.119120002 tflops=0.035485829 max_abs_error=0 max_rel_error=0

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
python chapter11/matmul_triton.py \
  --block-m 64 --block-n 32 --block-k 32 \
  --num-warps 4 --group-m 1 --version baseline \
  --m 128 --n 128 --k 129 \
  --warmup 0 --repeat 1 --seed 20260920 \
  --config-id triton-b64x32-g1

正确性输出：K 尾部，triton-b64x32-g1

ENV runtime=triton gpu="AMD Radeon RX 9070 XT" torch=2.13.0+rocm10.0.0 torch_hip=7.15.26333 triton=3.8.0 m=128 n=128 k=129 seed=20260920 input=dyadic-modular-v1 reference=cpu-fp64-to-fp32 dot_input_precision=ieee torch_matmul_precision=highest allow_tf32=0
RESULT operator=matmul config_id=triton-b64x32-g1 implementation=triton-baseline runtime=triton shape=128x128x129 dtype=float32 m=128 n=128 k=129 tile=NA block_m=64 block_n=32 block_k=32 block_threads=NA group_m=1 num_warps=4 launches=1 input=dyadic-modular-v1 input_precision=ieee reference=cpu-fp64-to-fp32 atol=0.0001 rtol=0.0001 seed=20260920 warmup=0 repeat=1 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.030520000 median_ms=0.030520000 mean_ms=0.030520000 tflops=0.138501706 max_abs_error=0 max_rel_error=0

先看 correct/precheck/postcheck 与误差诊断；接受条件仍是前述逐元素混合容差，不能把 max_abs_error 与 max_rel_error 当成在同一位置取得的一对误差。三个输出都通过，才说明这三种边界在所测输入上处理正确。单次 median_ms 不进入性能排名。

正确性通过后，再看两组非方形性能输入 256×1024×512 与 1024×256×512。它们交换输出矩阵的长短边，用于检查已选候选能否迁移到这两种形状。每组保留 HIP naive16/tiled16，以及 Triton 32×32/group1、64×32/group1、64×32/group4。

图 11.10　每个面板只比较同一形状和同一路线，各面板刻度独立。矩形实验沿用方阵中选出的候选，没有重新遍历所有 tile。

两组矩形上，HIP tiled16 分别为 0.196271 ms、0.189930 ms，都快于对应 naive16；Triton 的 64×32/group1 分别为 0.057543 ms、0.057523 ms，也都快于对应 32×32/group1。group 4 的额外变化仅约 0.000100 ms、0.000020 ms，进程范围与 group 1 重叠。

这些结果支持候选在这两组输入上继续使用。矩形实验没有运行 32×64 或 group 8，因而不能据此比较两种 tile 方向的普遍优劣。

11.6 结果与参数选择

逐轮图用于决定每一步改动是否保留，下面的表归纳当前输入范围内的选择。HIP 和 Triton 各自使用本路线的原始基线计算变化。

路线	原始基线	复测后的候选	主形状结果	适用范围
HIP	naive16	LDS tiled16	2.870803 → 1.386772 ms，约 2.07 倍	已测方阵及两种矩形；tile 8/32 未继续提速
Triton	32×32/group1	64×32/group1	0.516917 → 0.358038 ms，约 1.44 倍	已测三种形状；32×64 也是接近的方阵候选

图 11.11　独立确认共 7 配置、21 个进程、1050 个 event 样本。上、下面板分别比较 HIP 与 Triton，不同刻度都从 0 起；数据不与主扫描合并。

复测中，HIP naive16 → tiled16 为 2.868933 → 1.388766 ms；Triton 32×32/group1 → 64×32/group1 为 0.516244 → 0.357537 ms。输入复用的主要收益再次出现。两种非方形 tile 的范围仍重叠，分组的第一名则发生变化，所以保留主要改进，不把每个微小差值都升级为默认配置。

同样的主形状时间也可换算为吞吐率，计算式是 2MNK / 时间：

主扫描配置	完整时间（ms）	算法吞吐率（TFLOP/s）
HIP naive16	2.870803	0.748
HIP tiled16	1.386772	1.549
Triton 32×32/group1	0.516917	4.154
Triton 64×32/group1	0.358038	5.998

吞吐率是同一批时间的另一种表达，没有单独增加硬件性能证据，也没有与未测的峰值相除。

解释结果时，可以把手里的证据对应到三个问题：

问题	可以用什么回答
改动有没有让完整算子更快？	同 shape、同计时范围的重复采样和独立确认
改动实际生成了什么？	目标 kernel 的 trace、可用资源字段，以及需要时的 ISA
时间为何变化？	结合可用计数检验具体假设；源码中的复用机会本身不等于已测出的流量或缓存收益

例如，LDS 源码能确认两片共享 tile 和两次屏障；trace 可以确认目标 kernel 的 launch 配置。要进一步声称“这个版本快是因为某级缓存命中更多”，还需要相应证据。未采到的字段保留为空缺，不按 0 解读。

手工比较 tile 和 group 已经完成了一次小规模参数搜索：先列候选，再检查正确性，按相同方法计时，最后用复测结果选配置。Autotune 是把这样的候选评估交给程序执行，并按输入形状等条件保存选择。它仍需要合理候选、明确精度和计时范围；自动化不会让方阵上的选择自然适用于所有矩阵。

本章先保留可逐项解释的手工候选。后续扩大搜索范围时，可以把这里已经验证的流程迁入自动调参，而不必一开始就同时搜索更多参数。

11.7 实验复现与练习

前面的命令便于逐项理解。要完成三个独立进程的整组比较，仍在已激活的 code/part2-kernels/ 中，使用批量入口；它以尚不存在的 $RUN/rounds 子目录保存本轮结果：

test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
python chapter11/run_rounds.py --output "$RUN/rounds" --phase main && \
python chapter11/plot_rounds.py \
  --evidence "$RUN/rounds/summary" --out-dir "$RUN/figures/main" \
  --round lds --round hip-tile --round triton-tile --round group

主阶段固定 M=N=K=1024，先测七项基础配置，再从三个 Triton tile 中选择中位数最低者，追加该 tile 的 group4/8，并检查 M/N/K 尾部。 每项三个独立进程，各预热 10 次、计时 50 次，轮换候选顺序；先检查正确性，再汇总性能。main 不采集 profiler。图中心为三个进程中位数的中位数，误差线为它们的最小值到最大值，不是置信区间。

需要检查形状迁移时，再运行 validation：

python chapter11/run_rounds.py --output "$RUN/rounds" --phase validation && \
python chapter11/plot_rounds.py \
  --evidence "$RUN/rounds/summary" --out-dir "$RUN/figures/validation" \
  --round shapes

补测 256×1024×512 与 1024×256×512，保留路线基线、受控中间版本及本轮所选 tile/group。这一步继续使用本轮冻结的源码和配置，并检查实际环境。两条绘图命令都显式读取你的本轮 summary，不会用教程发布的成绩替缺失结果补值。

选出候选后，再以独立目录确认：

python chapter11/verify_rounds.py \
  --frozen-run "$RUN/rounds" --output "$RUN/confirmation"

默认确认路线基线、tiled16 及本轮选出的 tile/group。若两个 tile 或几个 group 很接近，应使用 --configs 追加它们；配置 ID 从本轮 manifest 中选，不假设每次都选中 64×32。确认数据保存在自己的 summary/summary.csv、summary/process-summary.csv 与 confirmation.json 中，不自动并入父实验。先比较同形状的新旧进程范围，再决定是否保留候选；不要复制教程中的确认文件到新目录拼图。

程序把逐次计时写入 samples/，把检查与终端记录写入 logs/；source/ 保存本轮源码，commands.jsonl 保存实际参数。已有主目录拒绝被新的 main 覆盖；修改代码、改变条件或重新采一轮时，新建 RUN。第一次编译和 Triton JIT 在稳态计时之外，后续终端继续使用本篇环境。

本章图使用 chapter11/evidence/rounds/ 的三进程实测与独立确认；折叠终端输出来自其中第 1 个进程的原始日志，保存在 chapter11/evidence/walkthrough/。一次进程的中位数不必等于图的中心。按需 trace 的采集命令与阅读报告已经放在对应问题旁；批量 --phase profile 仅供需要完整诊断矩阵时选用。

本章独立确认保留了 32×64 与 64×32 两种表现接近的 tile，以及所选 tile 的 group1/4/8；复测中各项的最佳名次出现细微变动，因此没有将 group4 直接升级为默认配置。实际复跑的 manifest.json 中，tile_selection 记录被选中的方向及 group_scan_ids，新的分组图按该记录生成。

实验条件为 RX 9070 XT、ROCm SDK 10.0.0、原生 Ubuntu 24.04.5，HIP 7.15.26333、Triton 3.8.0。GPU 非独占、不锁频，重复使用数组、不主动清缓存；正式 benchmark 与 trace 分开。本章性能主张只涵盖所测输入与条件。

复跑后可完成四项练习：

1. 手算 C[1,1]=17，列出其 A/B 一维下标，再核对点积动画。
2. 对 Tile=8，计算一块 A/B LDS 的总字节数，以及主形状沿 K 的轮数，核对上文配置表。
3. 令 M=129、N=128、K=128，指出最后一行 tile 中哪些线程仍须参加屏障、哪些线程最终写回。
4. 固定一种 Triton tile，先写出 group 1 与 group 4 的前几个 program 坐标，再预测可能复用的是哪一片输入。运行同 shape 对照后，分别记录预测与实际结果。

矩阵乘把优化问题集中到了“读入的数据能被多少输出使用”。HIP 的 LDS 和 Triton 的 tile 都能表达这种复用，但扩大分块、调整分组是否值得，需要由完整算子测量决定。下一章继续研究另一类机会：相邻计算阶段之间的中间结果，能否减少写出和重新读取。

延伸阅读

• 《AMD GPU 编程》第 8.4 节矩阵乘法：从每个输出的点积出发，再用共享分块减少重复输入请求。本章借用这一递进方式，实验数据来自本教程在 RX 9070 XT 上的实测。
• Triton 官方矩阵乘教程：进一步阅读二维地址、program 分组与按形状自动调参。官方示例的精度和硬件条件与本章不同，参数和性能指标需按实际环境独立验证。
