第13章 综合实战：Fused RMSNorm
本章导读
给一行数据乘上同一个系数，是第 8 章的逐元素计算。如果这个系数必须先从整行数据算出来，就多了一层依赖：先归约，再把结果用于每一个位置。
RMSNorm 把这两件事连在一起。本章用它综合前面的方法：先确定数据依赖和正确答案，再建立性能基线，提出一个能用实验回答的问题。HIP 比较同一行分给多少个线程；Triton 先比较 warps，再针对短行检查一个 program 能否处理多行。
| 路线 | 本章要回答的问题 |
|---|---|
| 共同语义 | 一行的统计量怎样影响每个输出，权重在哪里参与计算？ |

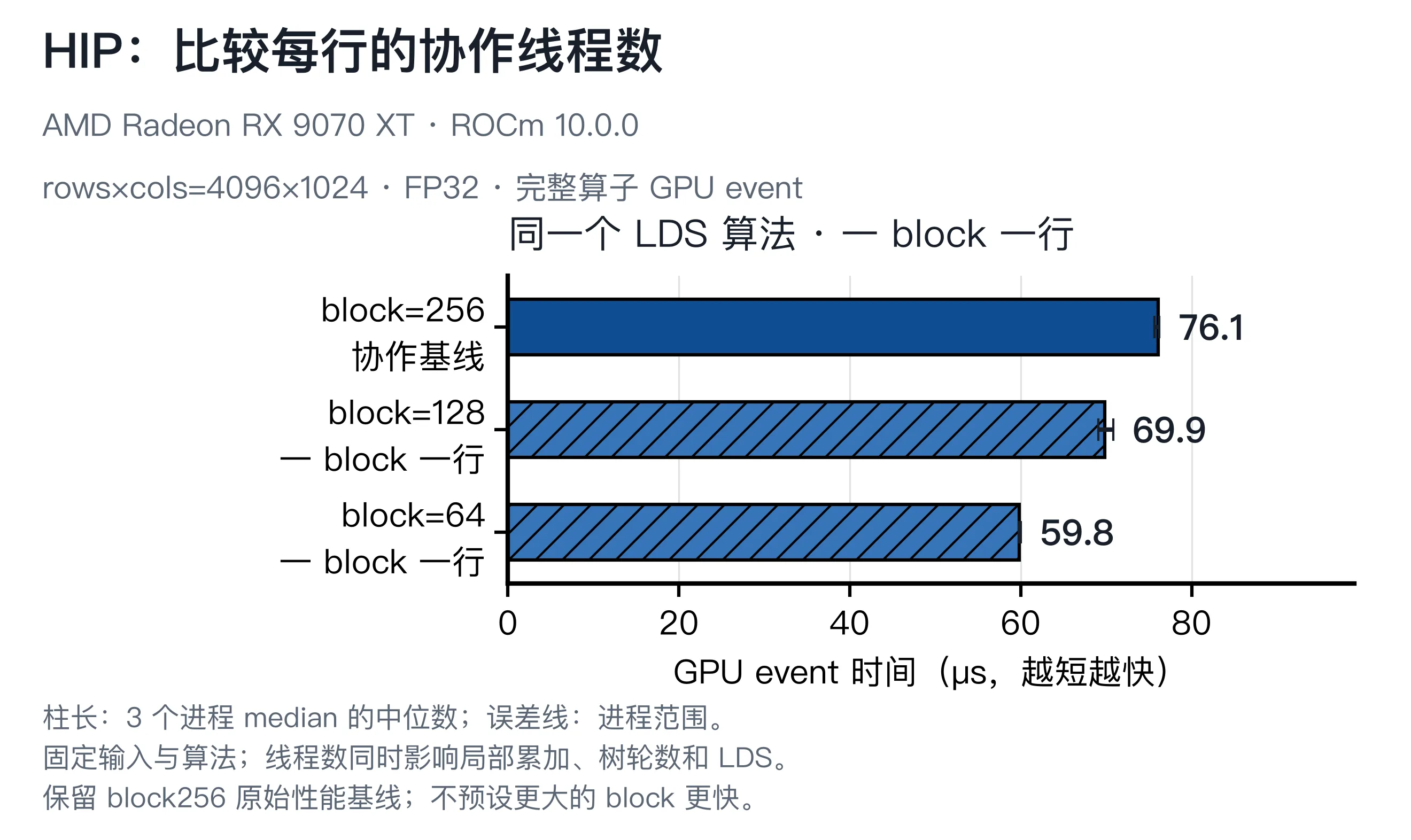

| HIP | block=256 建立协作基线后，64 或 128 个线程是否更合适？ |

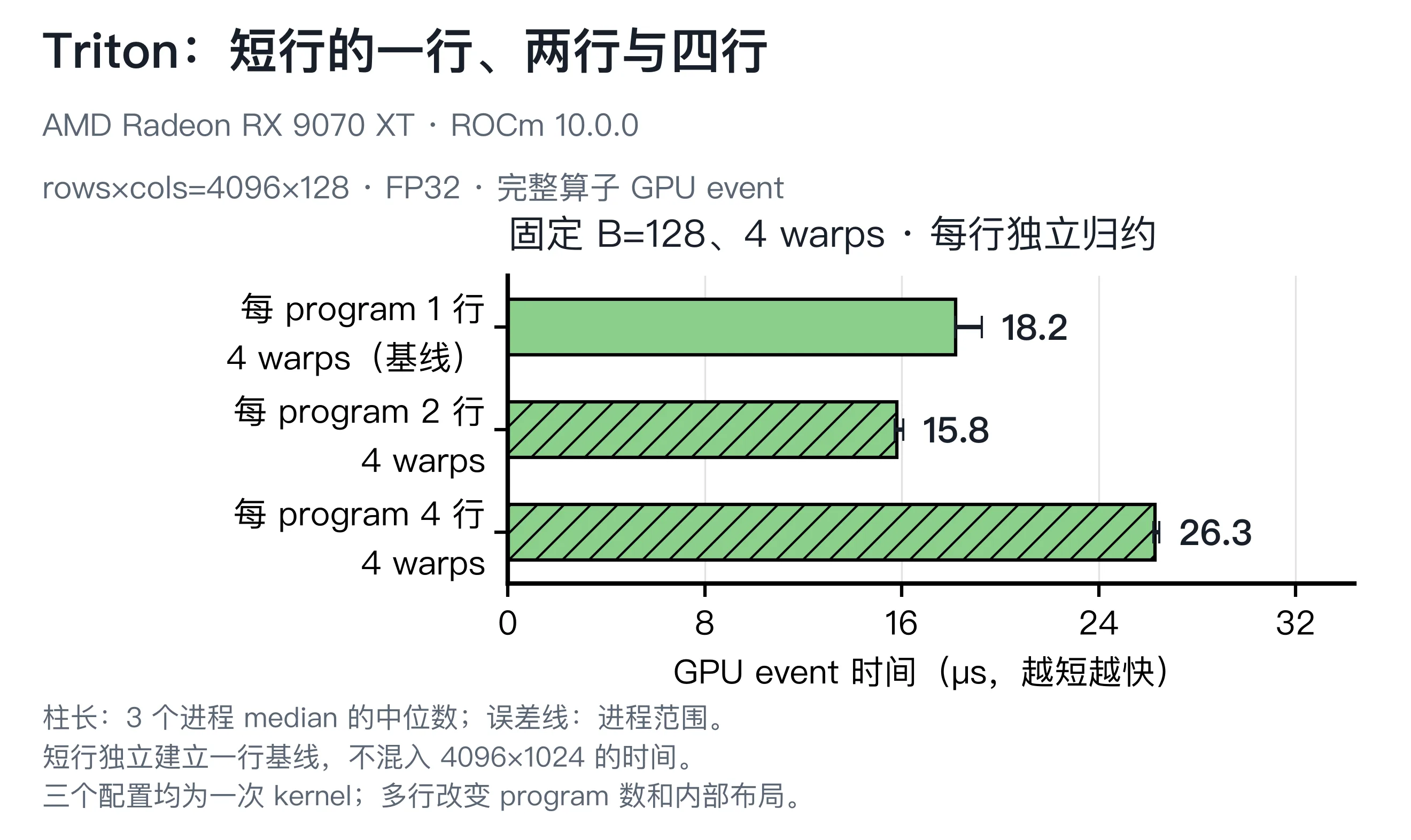

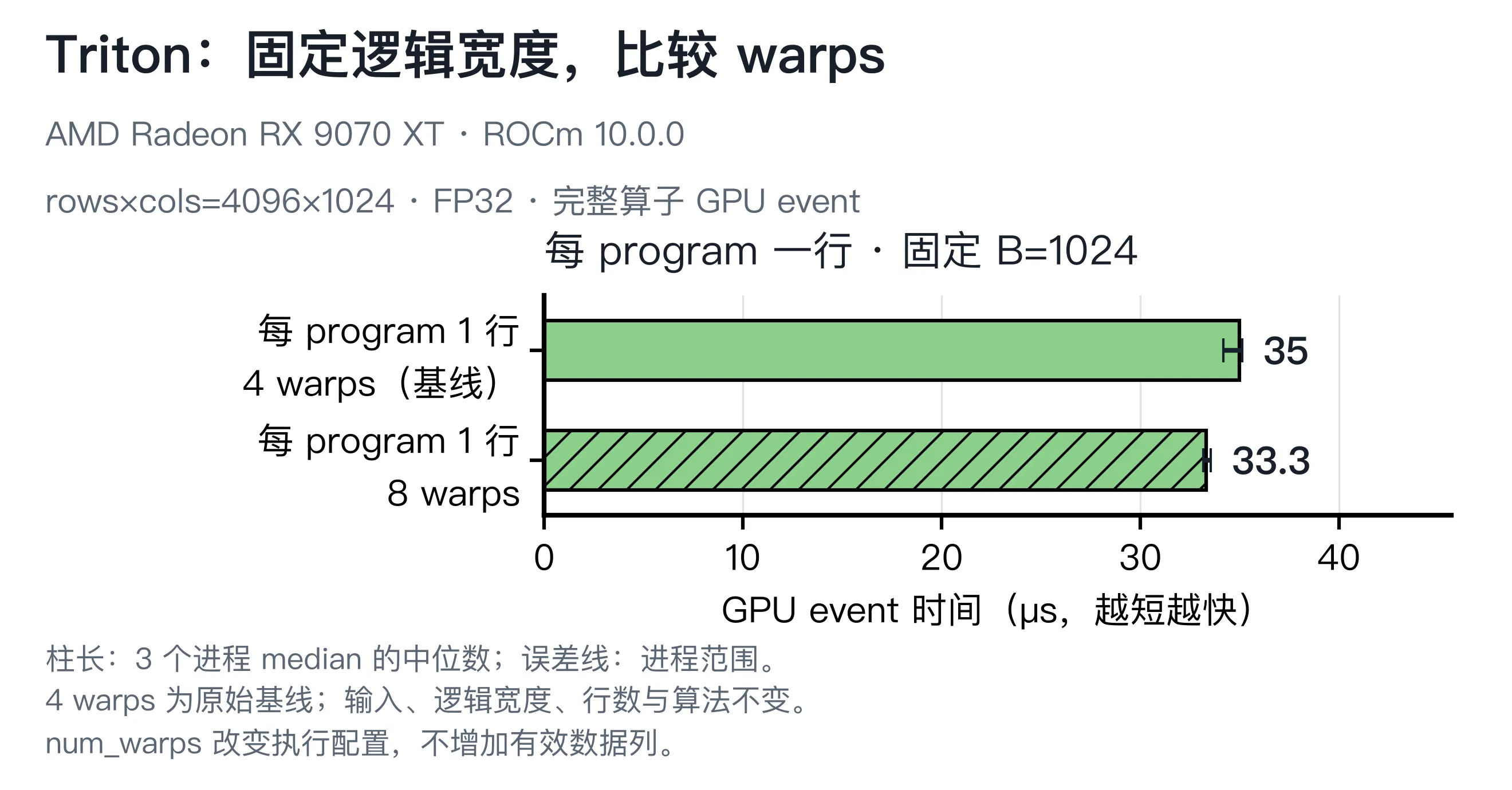

| Triton | 4/8 warps 怎样比较；短行时，把 2/4 行交给同一个 program 是否值得？ |
代码位于 code/part2-kernels/chapter13/。本章环境为 Radeon RX 9070 XT（gfx1201）+ ROCm SDK 10.0 + 原生 Ubuntu 24.04，主形状为 4096×1024。短行实验采用 4096×128，单独建立同形状基线。
13.1 行统计量与逐列权重
先看一行 x=[3,4]、权重 w=[1,1]。平方和为 25，除以列数 2 得到 12.5，再加上一个小正数 epsilon=1e-5。平方根的倒数约为 0.2828，两个输入都乘这个系数，输出约为 [0.8485,1.1314]。
这就是 RMSNorm 的主要计算。RMS 是 root mean square，即“均方根”；我们把均方根的倒数记为
图 13.1 将例子扩成四列，权重也不再全为 1。先看平方和怎样确定整行尺度，再停在“输出”核对每列自己的权重。
RMSNorm · 一行的数学过程一行先求尺度，再分别写出结果
先保留输入和列权重输入 x=[3,4,−3,−4]，权重 w=[1,0.5,2,1]。权重稍后才参与输出，不参与平方和。
算法过程示意 · 数字定位到该步完成状态，可拖动进度或播放；动画速度不代表 GPU 耗时。
图 13.1 输入 [3,4,−3,−4]，权重 [1,0.5,2,1]，epsilon=1e−5。动画展示公式数值，播放速度不代表 GPU 时间。
平方和为 9+16+9+16=50，平方均值仍为 12.5。输出约为 [0.8485,0.5657,−1.6971,−1.1314]。第三列（下标2）的权重为2，放大了该列输出，但没有改变行统计量
推广到多行时，每行独立求 cols 的权重向量。输入与输出是 [rows,cols]，权重是 [cols]，不能把权重也按二维矩阵寻址。
13.2 归约依赖与融合范围
把公式沿数据依赖展开，可以找到四种已经学过的操作：
| 阶段 | 依赖什么 | 本篇对应的方法 |
|---|---|---|
| 平方 | 当前输入 | 逐元素计算 |
| 平方和 | 当前行的全部列 | 局部累加与归约 |
| 行尺度 | 平方和、有效列数和 epsilon | 标量计算 |
| 输出 | 当前输入、行尺度、对应权重 | 广播后的逐元素计算 |
平方和算出来以后，同一行的所有输出才能使用最终的
本章的 HIP serial、HIP block 和 Triton 版本都已经融合为一个 kernel。 serial 用于把公式翻译成程序，block 和 Triton 用于建立各自的性能基线。后面比较的是分工与执行配置，不能把它们之间的时间差解释成“多个 kernel 融合为一个”的收益。
融合也不表示输入只读一次。HIP 先读取 x 求平方和，输出时再读取 x；Triton 在源码中保留 values 供输出使用。实际流量与寄存器使用仍要看编译和采集结果。
13.3 正确性参考与计时范围
两条路线使用相同的确定性输入和权重。普通输入含有正负值，权重也有正有负；同一 seed 在 HIP 和 Python 中产生相同数组。
| 项目 | 本章约定 |
|---|---|
| 数据类型 | 输入、权重和输出均为 FP32 |
| 正确性参考 | CPU FP64 完成平方和、尺度和乘权重，最后转为 FP32 |
| 验收条件 | 全部输出有限，且逐元素满足 abs(actual-ref) <= 2e-5 + 2e-5 * abs(ref) |
| epsilon | 默认 1e-5，实际 FP32 值是 9.999999747378752e-06；两条路线按这个值计算参考 |
| 主 seed | 20260920 |
| HIP 性能基线 | 一 block 一行，block=256 |
| Triton 性能基线 | 一 program 一行，B=next_power_of_2(cols)，4 warps |
| 计时范围 | X、weight 已在 GPU 上，到完整 Y 写回 GPU；不含分配、主机拷贝、参考计算或校验 |
输出在预检前填为 NaN，确认 kernel 写出全部结果；预检通过才计时，最后再次检查完整输出。NaN、无穷值会先被拒绝，不会因为最大误差更新方式而漏过。参考结果来自 CPU，不是另一条 GPU 性能路线。
两条路线预先创建 event。每个样本按“起点 event → 一次 kernel → 终点 event”计时，等待该终点完成后再开始下一轮。Profiler 单独运行，不把采集时的耗时纳入主图。

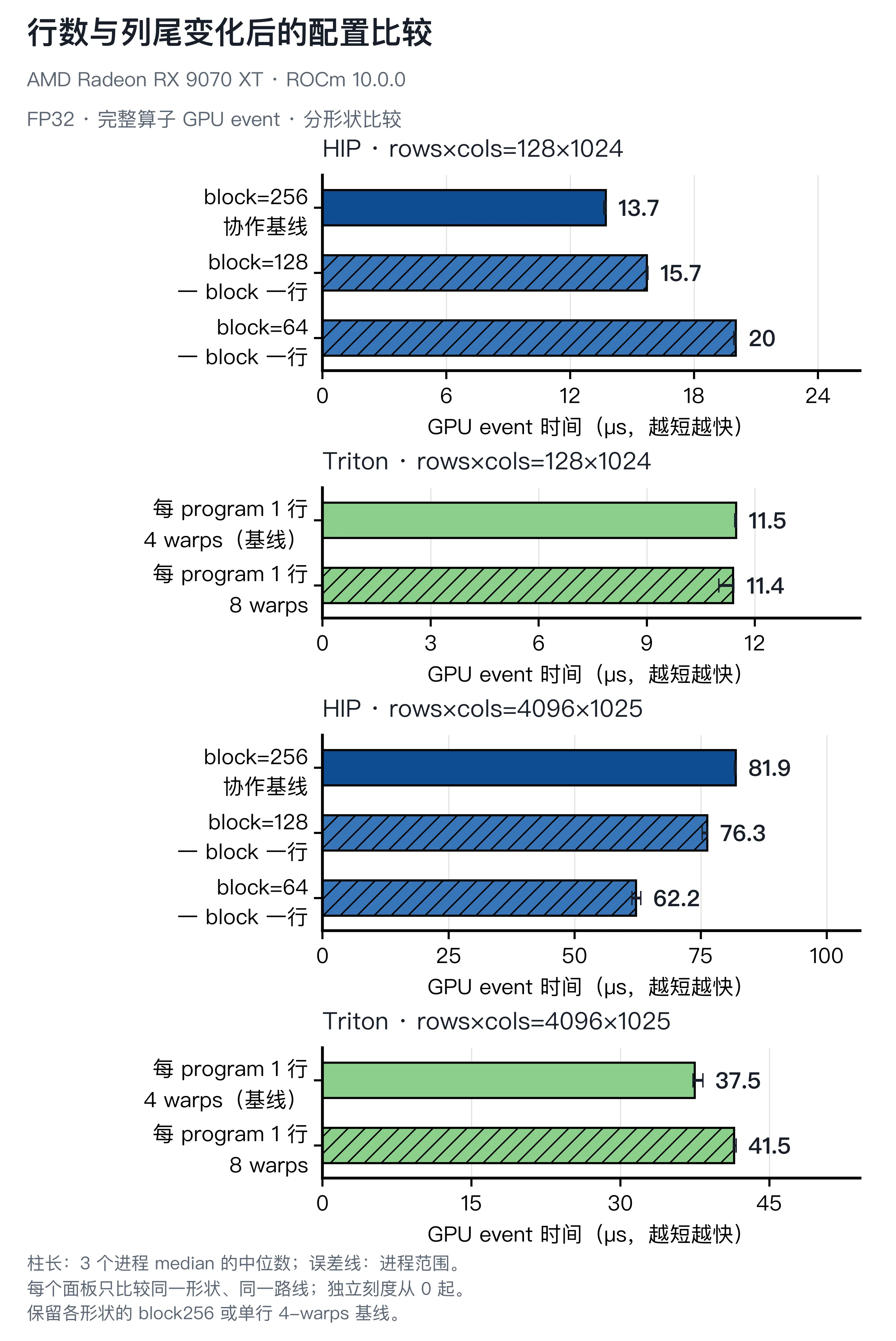

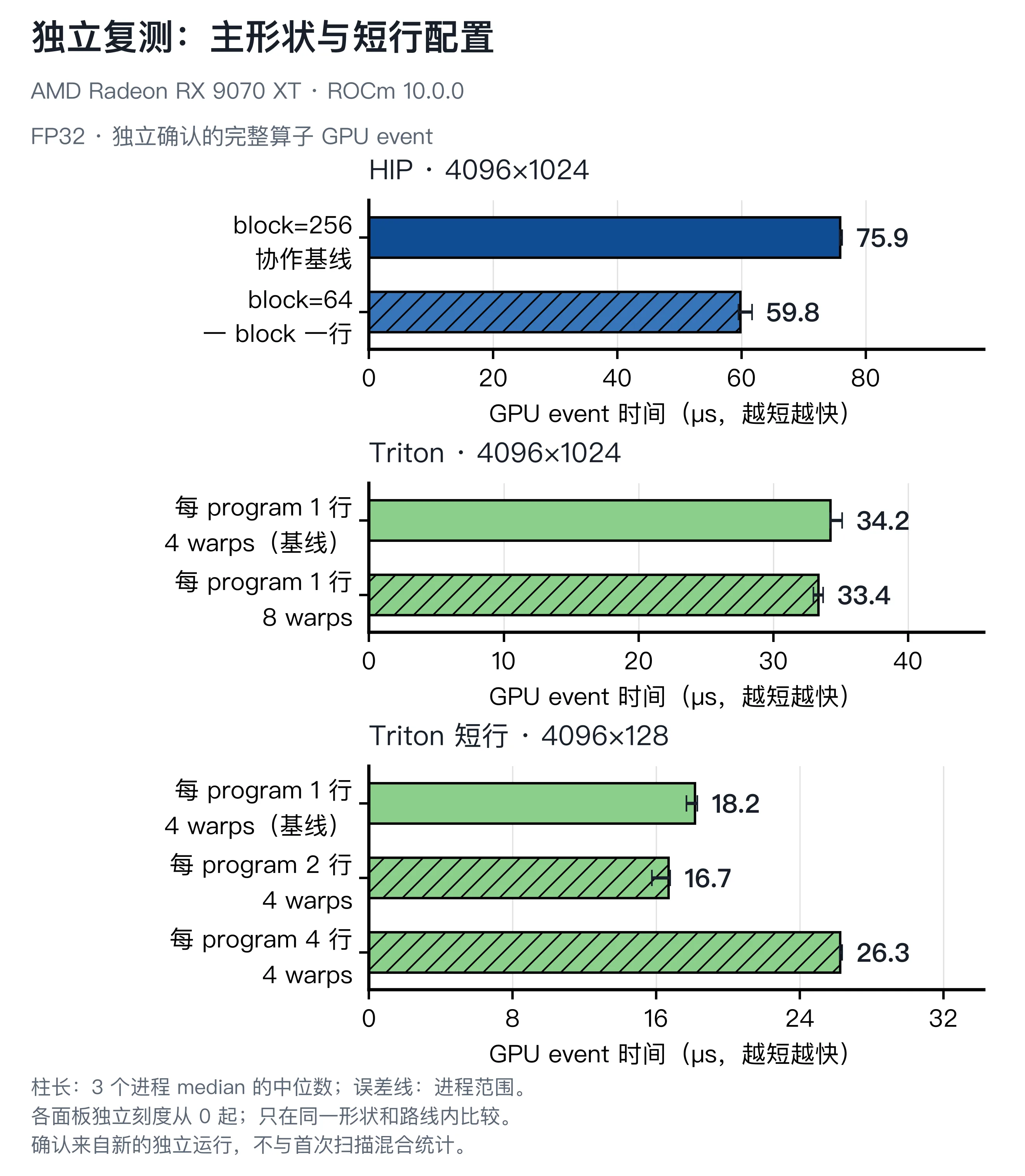

每配置运行三个独立进程，每进程预热10次、采样50次，配置顺序轮换。主形状六项、短行三项、两组附形状各五项，共 19个配置/形状组合、57个进程、2850个样本。主输入和短行候选随后分别独立确认，合计21个进程、1050个样本。
每个进程先取自己的中位数，再汇总这些进程中位数；图中范围线表示它们的最小值和最大值，不是置信区间。不同 shape 的图分别建立基线，不跨图比较柱子的长度。
13.4 HIP 与 Triton 优化路线
环境与结果目录。 以下命令在 GPU 机器的仓库根目录开始执行，后续保持在 code/part2-kernels/。沿用本篇 uv.lock，不要删除锁文件：
bash
cd code/part2-kernels &&
uv sync --locked &&
source ./activate-rocm.sh为本章新建一个独立结果目录，保存打印出来的路径：
bash
mkdir -p chapter13/results &&
RUN=$(mktemp -d chapter13/results/walkthrough-XXXXXX) &&
mkdir "$RUN/build" &&
printf '本轮结果目录：%s\n' "$RUN"换终端后，重新执行环境准备，再恢复之前打印的目录；提示处只粘贴路径，不含 RUN=：
bash
read -r -p '粘贴上次输出的结果目录：' RUN &&
test -n "$RUN" && test -d "$RUN/build" &&
printf '继续使用结果目录：%s\n' "$RUN"需要重测或改动源码时，新建 RUN，重新编译 HIP；恢复旧目录只用于继续未修改的实验。后续命令会拒绝写入已有样本。
每条命令先校验，再完成一个进程的 10 次预热与 50 次计时；折叠输出对应第 1 个进程。图使用三个独立进程的统计，不是一次终端输出。 手工复测时同时把样本名 p1 与 --process 1 改为 p2/2、p3/3，每遍覆盖同组候选并轮换起始项。章末批量入口会自动完成这一步、汇总并画本轮图，不要求先运行 profiler。
若保护命令发现同名样本已存在，这一次不会运行或覆盖它；需要重测时新建结果目录。先看正确性和完整时间，只有当结果留下具体疑问时再采集 trace。

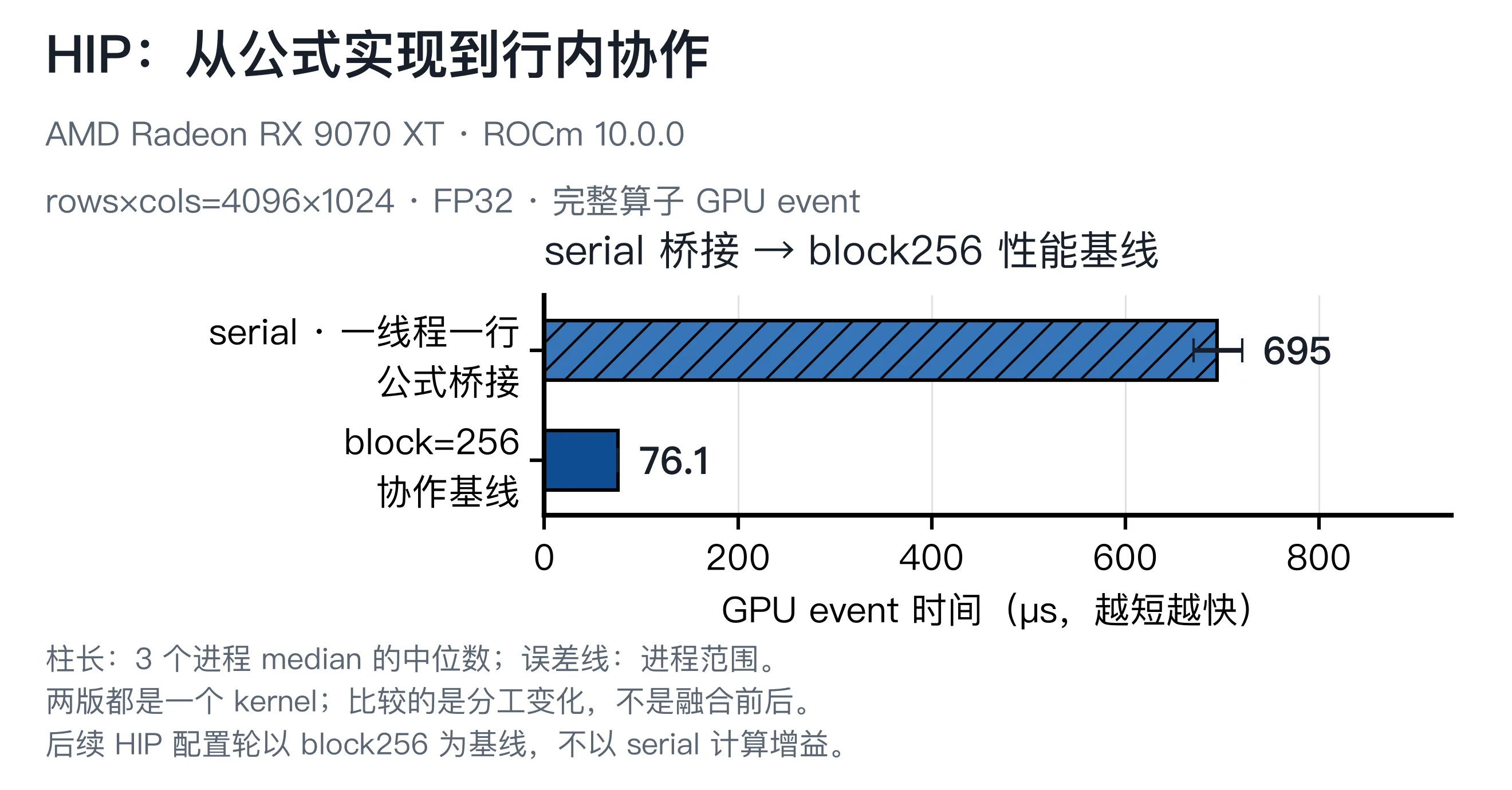

13.4.1 HIP：从公式到行内协作
完整源码：code/part2-kernels/chapter13/rmsnorm_hip.hip
cpp
// Chapter 13: row-wise FP32 RMSNorm, serial bridge and block LDS reduction.
#include <hip/hip_runtime.h>
#include <algorithm>
#include <cmath>
#include <cstddef>
#include <cstdint>
#include <cstdlib>
#include <fstream>
#include <iomanip>
#include <iostream>
#include <limits>
#include <sstream>
#include <string>
#include <utility>
#include <vector>
#define HIP_CHECK(call) \
do { \
const hipError_t error = (call); \
if (error != hipSuccess) { \
std::cerr << "HIP error: " << hipGetErrorString(error) << '\n'; \
std::exit(1); \
} \
} while (0)
constexpr double kAtol = 2.0e-5;
constexpr double kRtol = 2.0e-5;
__global__ void rmsnorm_serial_kernel(const float* input, const float* weight,
float* output, int rows, int cols,
float epsilon) {
const std::size_t row =
static_cast<std::size_t>(blockIdx.x) * blockDim.x + threadIdx.x;
if (row >= static_cast<std::size_t>(rows)) return;
const std::size_t base = row * cols;
float square_sum = 0.0f;
for (int col = 0; col < cols; ++col) {
const float value = input[base + col];
square_sum += value * value;
}
const float inverse_rms = rsqrtf(square_sum / cols + epsilon);
for (int col = 0; col < cols; ++col)
output[base + col] = input[base + col] * inverse_rms * weight[col];
}
__global__ void rmsnorm_block_kernel(const float* input, const float* weight,
float* output, int rows, int cols,
float epsilon) {
extern __shared__ float shared[];
const std::size_t row = blockIdx.x;
if (row >= static_cast<std::size_t>(rows)) return;
const std::size_t base = row * cols;
const int tid = threadIdx.x;
float square_sum = 0.0f;
for (int col = tid; col < cols; col += blockDim.x) {
const float value = input[base + col];
square_sum += value * value;
}
shared[tid] = square_sum;
__syncthreads();
for (int stride = blockDim.x / 2; stride > 0; stride >>= 1) {
if (tid < stride) shared[tid] += shared[tid + stride];
__syncthreads();
}
const float inverse_rms = rsqrtf(shared[0] / cols + epsilon);
for (int col = tid; col < cols; col += blockDim.x)
output[base + col] = input[base + col] * inverse_rms * weight[col];
}
struct Options {
std::string version = "all";
int rows = 1024;
int cols = 4096;
int block = 256;
int warmup = 5;
int repeat = 20;
std::uint64_t seed = 20260920;
float epsilon = 1e-5f;
std::string input_mode = "normal";
std::string samples;
std::string config_id;
int process_id = 1;
};
struct Validation {
bool correct;
double max_absolute_error;
double max_relative_error;
};
struct Timing {
double minimum_ms;
double median_ms;
double mean_ms;
std::vector<double> samples;
};
[[noreturn]] void usage_error(const std::string& message) {
std::cerr << message << '\n'
<< "Usage: rmsnorm_hip --version all|serial|block [--rows N] [--cols N] "
<< "[--block N] [--epsilon F] [--input normal|zero|zero-weight|signed-weight] "
<< "[--seed N] [--warmup N] [--repeat N] [--samples CSV] "
<< "[--config-id ID] [--process-id N]\n";
std::exit(2);
}
std::uint64_t unsigned_value(const std::string& value) {
if (value.empty() || value.find_first_not_of("0123456789") != std::string::npos)
usage_error("expected a non-negative integer: " + value);
return std::stoull(value);
}
int int_value(const std::string& value) {
const auto parsed = unsigned_value(value);
if (parsed > static_cast<std::uint64_t>(std::numeric_limits<int>::max()))
usage_error("integer is too large: " + value);
return static_cast<int>(parsed);
}
Options parse_options(int argc, char** argv) {
Options options;
for (int index = 1; index < argc; ++index) {
const std::string name = argv[index];
if (index + 1 >= argc) usage_error("missing value for " + name);
const std::string value = argv[++index];
try {
if (name == "--version") options.version = value;
else if (name == "--rows") options.rows = int_value(value);
else if (name == "--cols") options.cols = int_value(value);
else if (name == "--block") options.block = int_value(value);
else if (name == "--warmup") options.warmup = int_value(value);
else if (name == "--repeat") options.repeat = int_value(value);
else if (name == "--seed") options.seed = unsigned_value(value);
else if (name == "--epsilon") {
std::size_t end = 0;
options.epsilon = std::stof(value, &end);
if (end != value.size()) usage_error("invalid epsilon");
} else if (name == "--input") options.input_mode = value;
else if (name == "--samples") options.samples = value;
else if (name == "--config-id") options.config_id = value;
else if (name == "--process-id" || name == "--process")
options.process_id = int_value(value);
else usage_error("unknown option: " + name);
} catch (const std::exception&) {
usage_error("invalid value for " + name);
}
}
const bool valid_version = options.version == "all" ||
options.version == "serial" || options.version == "block";
const bool power_of_two = options.block > 0 &&
(options.block & (options.block - 1)) == 0;
const bool valid_input = options.input_mode == "normal" ||
options.input_mode == "zero" || options.input_mode == "zero-weight" ||
options.input_mode == "signed-weight";
if (!valid_version || !valid_input || options.rows <= 0 || options.cols <= 0 ||
options.cols > 65536 || !power_of_two || options.block > 1024 ||
options.repeat <= 0 || options.process_id <= 0 ||
!std::isfinite(options.epsilon) || options.epsilon <= 0.0f)
usage_error("invalid shape, configuration, input, epsilon, or repeat");
if (!options.samples.empty() && options.version == "all")
usage_error("--samples requires a single --version");
if (options.config_id.find_first_not_of(
"abcdefghijklmnopqrstuvwxyzABCDEFGHIJKLMNOPQRSTUVWXYZ0123456789-_.") != std::string::npos)
usage_error("config-id must contain only letters, digits, '-', '_' or '.'");
const std::size_t rows = options.rows;
if (rows > std::numeric_limits<std::size_t>::max() / options.cols / sizeof(float))
usage_error("matrix byte size overflows size_t");
return options;
}
void make_inputs(std::vector<float>& input, std::vector<float>& weight,
const Options& options) {
for (std::size_t index = 0; index < input.size(); ++index) {
const long long value = static_cast<long long>(
(17ULL * (index % 257ULL) + options.seed % 257ULL) % 257ULL) - 128;
input[index] = options.input_mode == "zero" ? 0.0f : value / 128.0f;
}
for (std::size_t col = 0; col < weight.size(); ++col) {
const long long value = static_cast<long long>(
(29ULL * (col % 251ULL) + 3ULL * (options.seed % 251ULL)) % 251ULL) - 125;
weight[col] = value / 128.0f;
if (options.input_mode == "zero-weight") weight[col] = 0.0f;
if (options.input_mode == "signed-weight")
weight[col] = (col % 2 == 0 ? -1.0f : 1.0f) *
(0.5f + static_cast<float>(col % 9) / 16.0f);
}
}
std::vector<float> reference_rmsnorm(const std::vector<float>& input,
const std::vector<float>& weight,
int rows, int cols, float epsilon) {
std::vector<float> output(input.size());
for (int row = 0; row < rows; ++row) {
const std::size_t base = static_cast<std::size_t>(row) * cols;
double square_sum = 0.0;
for (int col = 0; col < cols; ++col) {
const double value = input[base + col];
square_sum += value * value;
}
const double inverse_rms =
1.0 / std::sqrt(square_sum / cols + static_cast<double>(epsilon));
for (int col = 0; col < cols; ++col)
output[base + col] = static_cast<float>(
static_cast<double>(input[base + col]) * inverse_rms *
static_cast<double>(weight[col]));
}
return output;
}
Validation validate(const std::vector<float>& actual,
const std::vector<float>& reference) {
bool correct = true;
double max_absolute = 0.0, max_relative = 0.0;
for (std::size_t index = 0; index < reference.size(); ++index) {
const double value = actual[index], expected = reference[index];
if (!std::isfinite(value) || !std::isfinite(expected)) {
correct = false;
max_absolute = max_relative = std::numeric_limits<double>::infinity();
continue;
}
const double error = std::abs(value - expected);
if (error > kAtol + kRtol * std::abs(expected)) correct = false;
max_absolute = std::max(max_absolute, error);
max_relative = std::max(max_relative, error / std::max(std::abs(expected), 1e-6));
}
return {correct, max_absolute, max_relative};
}
unsigned int grid_size(const std::string& version, const Options& options) {
return version == "serial"
? options.rows / options.block + (options.rows % options.block != 0)
: options.rows;
}
void launch(const std::string& version, const Options& options,
const float* input, const float* weight, float* output) {
if (version == "serial")
hipLaunchKernelGGL(rmsnorm_serial_kernel, dim3(grid_size(version, options)),
dim3(options.block), 0, 0, input, weight, output,
options.rows, options.cols, options.epsilon);
else
hipLaunchKernelGGL(rmsnorm_block_kernel, dim3(options.rows),
dim3(options.block), options.block * sizeof(float), 0,
input, weight, output, options.rows, options.cols, options.epsilon);
HIP_CHECK(hipGetLastError());
}
Timing benchmark(const std::string& version, const Options& options,
const float* input, const float* weight, float* output) {
for (int i = 0; i < options.warmup; ++i) launch(version, options, input, weight, output);
HIP_CHECK(hipDeviceSynchronize());
std::vector<hipEvent_t> starts(options.repeat), stops(options.repeat);
for (int i = 0; i < options.repeat; ++i) {
HIP_CHECK(hipEventCreate(&starts[i]));
HIP_CHECK(hipEventCreate(&stops[i]));
}
std::vector<double> samples(options.repeat);
for (int i = 0; i < options.repeat; ++i) {
HIP_CHECK(hipEventRecord(starts[i]));
launch(version, options, input, weight, output);
HIP_CHECK(hipEventRecord(stops[i]));
HIP_CHECK(hipEventSynchronize(stops[i]));
float elapsed = 0.0f;
HIP_CHECK(hipEventElapsedTime(&elapsed, starts[i], stops[i]));
samples[i] = elapsed;
}
for (int i = 0; i < options.repeat; ++i) {
HIP_CHECK(hipEventDestroy(starts[i]));
HIP_CHECK(hipEventDestroy(stops[i]));
}
auto sorted = samples;
std::sort(sorted.begin(), sorted.end());
double sum = 0.0;
for (const double sample : samples) sum += sample;
const auto mid = sorted.size() / 2;
const double median = sorted.size() % 2
? sorted[mid] : (sorted[mid - 1] + sorted[mid]) / 2.0;
return {sorted.front(), median, sum / samples.size(), samples};
}
template <typename T> std::string number(T value) {
std::ostringstream stream;
stream << std::setprecision(17) << value;
return stream.str();
}
using Record = std::vector<std::pair<std::string, std::string>>;
Record metadata(const std::string& version, const Options& options) {
return {
{"config_id", options.config_id.empty()
? "hip-" + version + "-b" + number(options.block) : options.config_id},
{"implementation", "hip-" + version}, {"runtime", "hip"},
{"shape", number(options.rows) + "x" + number(options.cols)},
{"dtype", "float32"}, {"rows", number(options.rows)}, {"cols", number(options.cols)},
{"epsilon", number(options.epsilon)}, {"block", number(options.block)},
{"block_threads", number(options.block)}, {"block_size", "NA"},
{"rows_per_program", "NA"}, {"num_warps", "NA"},
{"grid", number(grid_size(version, options))}, {"launches", "1"},
{"input", "rmsnorm-dyadic-v1"}, {"input_mode", options.input_mode},
{"input_precision", "fp32"}, {"reference", "cpu-fp64-to-fp32"},
{"atol", number(kAtol)}, {"rtol", number(kRtol)}, {"seed", number(options.seed)},
{"warmup", number(options.warmup)}, {"repeat", number(options.repeat)},
{"process", number(options.process_id)}, {"process_id", number(options.process_id)},
{"scope", "gpu-event-full-operator"},
};
}
void print_result(const std::string& version, const Options& options,
const Validation& validation, const Timing* timing,
const char* precheck, const char* postcheck) {
std::cout << "RESULT operator=rmsnorm";
for (const auto& field : metadata(version, options))
std::cout << ' ' << field.first << '=' << field.second;
std::cout << " timed=" << (timing != nullptr)
<< " correct=" << (validation.correct ? "OK" : "FAIL")
<< " precheck=" << precheck << " postcheck=" << postcheck
<< " min_ms=" << (timing ? number(timing->minimum_ms) : "NA")
<< " median_ms=" << (timing ? number(timing->median_ms) : "NA")
<< " mean_ms=" << (timing ? number(timing->mean_ms) : "NA")
<< " max_abs_error=" << number(validation.max_absolute_error)
<< " max_rel_error=" << number(validation.max_relative_error) << '\n';
}
void save_samples(const std::string& version, const Options& options, const Timing& timing) {
if (options.samples.empty()) return;
std::ofstream file(options.samples);
if (!file) usage_error("cannot open sample file");
const auto record = metadata(version, options);
for (const auto& field : record) file << field.first << ',';
file << "sample,ms\n";
for (std::size_t index = 0; index < timing.samples.size(); ++index) {
for (const auto& field : record) file << field.second << ',';
file << index << ',' << number(timing.samples[index]) << '\n';
}
if (!file) usage_error("failed writing sample file");
}
int main(int argc, char** argv) {
const Options options = parse_options(argc, argv);
int device = 0;
hipDeviceProp_t properties{};
HIP_CHECK(hipGetDevice(&device));
HIP_CHECK(hipGetDeviceProperties(&properties, device));
if (options.block > properties.maxThreadsPerBlock || options.block > properties.maxThreadsDim[0])
usage_error("block exceeds device limits");
std::cout << "ENV runtime=hip gpu=\"" << properties.name << "\" architecture="
<< properties.gcnArchName << " input=rmsnorm-dyadic-v1"
<< " reference=cpu-fp64-to-fp32 timing=per-sample-event-sync\n";
const std::size_t elements = static_cast<std::size_t>(options.rows) * options.cols;
const std::size_t bytes = elements * sizeof(float);
const std::size_t weight_bytes = static_cast<std::size_t>(options.cols) * sizeof(float);
std::vector<float> input(elements), weight(options.cols);
make_inputs(input, weight, options);
const auto reference = reference_rmsnorm(input, weight, options.rows, options.cols, options.epsilon);
std::vector<float> actual(elements), nan_output(elements, std::numeric_limits<float>::quiet_NaN());
float *d_input = nullptr, *d_weight = nullptr, *d_output = nullptr;
HIP_CHECK(hipMalloc(&d_input, bytes));
HIP_CHECK(hipMalloc(&d_weight, weight_bytes));
HIP_CHECK(hipMalloc(&d_output, bytes));
HIP_CHECK(hipMemcpy(d_input, input.data(), bytes, hipMemcpyHostToDevice));
HIP_CHECK(hipMemcpy(d_weight, weight.data(), weight_bytes, hipMemcpyHostToDevice));
bool all_correct = true;
for (const std::string version : {"serial", "block"}) {
if (options.version != "all" && options.version != version) continue;
HIP_CHECK(hipMemcpy(d_output, nan_output.data(), bytes, hipMemcpyHostToDevice));
launch(version, options, d_input, d_weight, d_output);
HIP_CHECK(hipDeviceSynchronize());
HIP_CHECK(hipMemcpy(actual.data(), d_output, bytes, hipMemcpyDeviceToHost));
const auto precheck = validate(actual, reference);
if (!precheck.correct) {
print_result(version, options, precheck, nullptr, "FAIL", "NA");
all_correct = false;
continue;
}
const auto timing = benchmark(version, options, d_input, d_weight, d_output);
HIP_CHECK(hipMemcpy(actual.data(), d_output, bytes, hipMemcpyDeviceToHost));
const auto postcheck = validate(actual, reference);
print_result(version, options, postcheck, &timing, "OK", postcheck.correct ? "OK" : "FAIL");
if (postcheck.correct) save_samples(version, options, timing);
all_correct = postcheck.correct && all_correct;
}
HIP_CHECK(hipFree(d_input));
HIP_CHECK(hipFree(d_weight));
HIP_CHECK(hipFree(d_output));
return all_correct ? 0 : 1;
}这份文件包含本路线的输入准备、kernel、启动、校验与计时；后续配置共用它，按函数和运行参数定位改动。
先编译一次。未修改源码时可复用本轮可执行文件；修改源码后请新建结果目录再编译：
bash
test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
if [[ ! -x "$RUN/build/rmsnorm_hip" ]]; then
hipcc --offload-arch=gfx1201 -O3 -std=c++17 \
chapter13/rmsnorm_hip.hip -o "$RUN/build/rmsnorm_hip"
fi先读 serial：一个线程处理一行，先沿列顺序求平方和，再沿列写输出。它的核心与公式一一对应：
cpp
float square_sum = 0.0f;
for (int col = 0; col < cols; ++col) {
const float value = input[base + col];
square_sum += value * value;
}
const float inverse_rms = rsqrtf(square_sum / cols + epsilon);
for (int col = 0; col < cols; ++col)
output[base + col] = input[base + col] * inverse_rms * weight[col];先运行公式版本，确认完整输出符合参考。主形状显式指定为 4096×1024：
bash
test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n4096x1024-hip-serial-b256-p1.csv" && \
"$RUN/build/rmsnorm_hip" \
--block 256 --version serial --rows 4096 \
--cols 1024 --warmup 10 --repeat 50 \
--seed 20260920 --epsilon 9.999999747378752e-06 --input normal \
--config-id hip-serial-b256 --samples "$RUN/n4096x1024-hip-serial-b256-p1.csv" --process 1真实输出：hip-serial-b256，shape=4096x1024，第 1 个独立进程
text
ENV runtime=hip gpu="AMD Radeon RX 9070 XT" architecture=gfx1201 input=rmsnorm-dyadic-v1 reference=cpu-fp64-to-fp32 timing=per-sample-event-sync
RESULT operator=rmsnorm config_id=hip-serial-b256 implementation=hip-serial runtime=hip shape=4096x1024 dtype=float32 rows=4096 cols=1024 epsilon=9.9999997473787516e-06 block=256 block_threads=256 block_size=NA rows_per_program=NA num_warps=NA grid=16 launches=1 input=rmsnorm-dyadic-v1 input_mode=normal input_precision=fp32 reference=cpu-fp64-to-fp32 atol=2.0000000000000002e-05 rtol=2.0000000000000002e-05 seed=20260920 warmup=10 repeat=50 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.6339229941368103 median_ms=0.67068350315093994 mean_ms=0.6723724019527435 max_abs_error=2.384185791015625e-07 max_rel_error=2.1531675085731057e-07correct=OK 表示预检和计时后检查通过，median_ms 是本进程的中位数。这里 base=row*cols，不同的行可以并行；同一行的平方和仍是一条顺序累加链。为了让一行也能协作，把 blockIdx.x 对应到行，线程 tid 处理 tid、tid+blockDim.x、… 这些列。
平方和相同，计算依赖不同
block：多个线程合算一行
每轮完成写入并同步，再读下一轮。
- 各自平方916916
- stride = 21832916
- stride = 15032916
淡色格仍保留原值；只更新本轮参与的位置。
四个位置仅用于手算。实际协作基线为 block=256；依赖链长短不能代替 benchmark。
图 13.2 点选三个阶段，对照同一行的依赖与写回：serial 保留顺序累加链；block 通过 LDS 归约后，各线程读取平方和、各自求尺度。四个位置是教学缩略，主实验为 block=256。
图 13.2 中，各线程先把局部平方和放进 LDS，再合并成整行平方和：
cpp
float square_sum = 0.0f;
for (int col = tid; col < cols; col += blockDim.x) {
const float value = input[base + col];
square_sum += value * value;
}
shared[tid] = square_sum;
__syncthreads();
for (int stride = blockDim.x / 2; stride > 0; stride >>= 1) {
if (tid < stride) shared[tid] += shared[tid + stride];
__syncthreads();
}没有有效列的线程让局部和保持 0，照常参加屏障。每轮不做加法的线程也不能跳过屏障。最终 shared[0] 给出整行平方和，仍除以有效列数 cols，然后线程按原分工写输出。
这里读取 shared[0] 后，不再覆盖这块 LDS。与第 10 章复用同一片共享空间的情况不同，不需要为了后续覆盖再加一道读后屏障。
同一份源码选择 --version block --block 256，检查行内协作是否缩短完整时间：
bash
test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n4096x1024-hip-block-b256-p1.csv" && \
"$RUN/build/rmsnorm_hip" \
--block 256 --version block --rows 4096 \
--cols 1024 --warmup 10 --repeat 50 \
--seed 20260920 --epsilon 9.999999747378752e-06 --input normal \
--config-id hip-block-b256 --samples "$RUN/n4096x1024-hip-block-b256-p1.csv" --process 1真实输出：hip-block-b256，shape=4096x1024，第 1 个独立进程
text
ENV runtime=hip gpu="AMD Radeon RX 9070 XT" architecture=gfx1201 input=rmsnorm-dyadic-v1 reference=cpu-fp64-to-fp32 timing=per-sample-event-sync
RESULT operator=rmsnorm config_id=hip-block-b256 implementation=hip-block runtime=hip shape=4096x1024 dtype=float32 rows=4096 cols=1024 epsilon=9.9999997473787516e-06 block=256 block_threads=256 block_size=NA rows_per_program=NA num_warps=NA grid=4096 launches=1 input=rmsnorm-dyadic-v1 input_mode=normal input_precision=fp32 reference=cpu-fp64-to-fp32 atol=2.0000000000000002e-05 rtol=2.0000000000000002e-05 seed=20260920 warmup=10 repeat=50 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.074680998921394348 median_ms=0.076079998165369034 mean_ms=0.088772539645433426 max_abs_error=2.384185791015625e-07 max_rel_error=2.1531675085731057e-07
图 13.3 公式实现到协作实现的桥接。两者都是单个 kernel；后续 HIP 配置实验以 block256 为性能基线。
公式版本为 694.605 μs（670.684–720.645），block256 为 76.080 μs（75.661–76.201）。行内协作的整体改动显著缩短了完整时间；它同时改变了访存分工、归约组织和可调度的工作，不能把比值全部归给树的深度。
启动代码让每个 block 负责一行，主形状因此安排 4096 个 block，每组 256 线程。接下来保持这项映射，研究 256 线程是否适合 1024 列的工作。后续图都以 block256 为 HIP 性能基线。
13.4.2 HIP：block 大小与局部工作量
有了 block=256 的协作基线，下一问是：每行 1024 列，需要这么多线程吗？线程少一些，每个线程会多算几项，但树归约更短、LDS 需求也更少。
本轮保持同一个 kernel、相同输入和归约算法，只比较 block=64、128、256：
| block | 主形状每线程累加的列数 | LDS 字节数 | 树归约轮数 |
|---|---|---|---|
| 64 | 16 | 256 | 6 |
| 128 | 8 | 512 | 7 |
| 256 | 4 | 1024 | 8 |
这些是源码可计算的工作量。线程数变化也会改变 wave 数与执行安排，因此不能把时间差只归给少了一轮屏障。先提出局部工作量与协作成本的取舍，再看完整时间。
block256 的记录已经得到，继续运行同一 kernel 的两个候选；不必为这一轮重复运行原基线：
bash
test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n4096x1024-hip-block-b128-p1.csv" && \
"$RUN/build/rmsnorm_hip" \
--block 128 --version block --rows 4096 \
--cols 1024 --warmup 10 --repeat 50 \
--seed 20260920 --epsilon 9.999999747378752e-06 --input normal \
--config-id hip-block-b128 --samples "$RUN/n4096x1024-hip-block-b128-p1.csv" --process 1真实输出：hip-block-b128，shape=4096x1024，第 1 个独立进程
text
ENV runtime=hip gpu="AMD Radeon RX 9070 XT" architecture=gfx1201 input=rmsnorm-dyadic-v1 reference=cpu-fp64-to-fp32 timing=per-sample-event-sync
RESULT operator=rmsnorm config_id=hip-block-b128 implementation=hip-block runtime=hip shape=4096x1024 dtype=float32 rows=4096 cols=1024 epsilon=9.9999997473787516e-06 block=128 block_threads=128 block_size=NA rows_per_program=NA num_warps=NA grid=4096 launches=1 input=rmsnorm-dyadic-v1 input_mode=normal input_precision=fp32 reference=cpu-fp64-to-fp32 atol=2.0000000000000002e-05 rtol=2.0000000000000002e-05 seed=20260920 warmup=10 repeat=50 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.068520002067089081 median_ms=0.069100499153137207 mean_ms=0.072493299841880798 max_abs_error=2.384185791015625e-07 max_rel_error=2.1531675085731057e-07bash
test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
test ! -e "$RUN/n4096x1024-hip-block-b64-p1.csv" && \
"$RUN/build/rmsnorm_hip" \
--block 64 --version block --rows 4096 \
--cols 1024 --warmup 10 --repeat 50 \
--seed 20260920 --epsilon 9.999999747378752e-06 --input normal \
--config-id hip-block-b64 --samples "$RUN/n4096x1024-hip-block-b64-p1.csv" --process 1真实输出：hip-block-b64，shape=4096x1024，第 1 个独立进程
text
ENV runtime=hip gpu="AMD Radeon RX 9070 XT" architecture=gfx1201 input=rmsnorm-dyadic-v1 reference=cpu-fp64-to-fp32 timing=per-sample-event-sync
RESULT operator=rmsnorm config_id=hip-block-b64 implementation=hip-block runtime=hip shape=4096x1024 dtype=float32 rows=4096 cols=1024 epsilon=9.9999997473787516e-06 block=64 block_threads=64 block_size=NA rows_per_program=NA num_warps=NA grid=4096 launches=1 input=rmsnorm-dyadic-v1 input_mode=normal input_precision=fp32 reference=cpu-fp64-to-fp32 atol=2.0000000000000002e-05 rtol=2.0000000000000002e-05 seed=20260920 warmup=10 repeat=50 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.058559998869895935 median_ms=0.059759998694062233 mean_ms=0.063157099783420559 max_abs_error=2.384185791015625e-07 max_rel_error=2.1531675085731057e-07
图 13.4 HIP 配置实验：block256 是原始性能基线，64 和 128 是当前候选。所有版本仍是一 block 一行。
block256、128、64 的完整时间分别是 76.080、69.860、59.820 μs。64线程相对路线基线约快 1.27倍；独立确认中，256为 75.920 μs（75.860–76.201），64为 59.841 μs（59.521–61.681），两组范围分离。因此主形状采用 block64。
随后减少行数，或把列数改成不能整除 block 的值，检查选择是否仍然合适。性能上的优选配置需要范围，不能从一次主形状比较推成通用线程数。
13.5 边界输入与形状迁移
边界检查要同时覆盖公式和寻址。本章保留普通正负输入，另外加入三种容易判断的输入模式：
--input | 改变的内容 | 应检查什么 |
|---|---|---|
normal | 确定性的正负 x 与正负列权重 | 常规结果与两条路线的共同参考 |
zero | x 全为 0，权重保持普通输入 | epsilon 保证分母有效，输出为 0 |
zero-weight | 列权重全为 0，x 保持普通输入 | 最终输出为 0，权重确实参与计算 |
signed-weight | 权重交替正负，幅值也有变化 | 权重按列应用，不能误用单个行权重或绝对值 |
下面从已有检查中选四个例子；按已阅读的路线运行，HIP 需先完成本路线编译。它们使用 warmup=0,repeat=1，用于阅读正确性结果；不拿这一轮时间作性能比较。章末主入口会自动完成全部 128 项，已经运行批量入口时无需再逐项重跑。
先检查 HIP 的零输入与零权重：即使行尺度不同，最终输出都应为 0。
bash
test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
"$RUN/build/rmsnorm_hip" \
--block 64 --version block --rows 33 \
--cols 1 --warmup 0 --repeat 1 \
--seed 20260920 --epsilon 9.999999747378752e-06 --input zero \
--config-id hip-block-b64正确性输出：zero，33x1，hip-block-b64
text
ENV runtime=hip gpu="AMD Radeon RX 9070 XT" architecture=gfx1201 input=rmsnorm-dyadic-v1 reference=cpu-fp64-to-fp32 timing=per-sample-event-sync
RESULT operator=rmsnorm config_id=hip-block-b64 implementation=hip-block runtime=hip shape=33x1 dtype=float32 rows=33 cols=1 epsilon=9.9999997473787516e-06 block=64 block_threads=64 block_size=NA rows_per_program=NA num_warps=NA grid=33 launches=1 input=rmsnorm-dyadic-v1 input_mode=zero input_precision=fp32 reference=cpu-fp64-to-fp32 atol=2.0000000000000002e-05 rtol=2.0000000000000002e-05 seed=20260920 warmup=0 repeat=1 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.012199999764561653 median_ms=0.012199999764561653 mean_ms=0.012199999764561653 max_abs_error=0 max_rel_error=0bash
test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
"$RUN/build/rmsnorm_hip" \
--block 64 --version block --rows 33 \
--cols 257 --warmup 0 --repeat 1 \
--seed 20260920 --epsilon 9.999999747378752e-06 --input zero-weight \
--config-id hip-block-b64正确性输出：zero-weight，33x257，hip-block-b64
text
ENV runtime=hip gpu="AMD Radeon RX 9070 XT" architecture=gfx1201 input=rmsnorm-dyadic-v1 reference=cpu-fp64-to-fp32 timing=per-sample-event-sync
RESULT operator=rmsnorm config_id=hip-block-b64 implementation=hip-block runtime=hip shape=33x257 dtype=float32 rows=33 cols=257 epsilon=9.9999997473787516e-06 block=64 block_threads=64 block_size=NA rows_per_program=NA num_warps=NA grid=33 launches=1 input=rmsnorm-dyadic-v1 input_mode=zero-weight input_precision=fp32 reference=cpu-fp64-to-fp32 atol=2.0000000000000002e-05 rtol=2.0000000000000002e-05 seed=20260920 warmup=0 repeat=1 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.014680000022053719 median_ms=0.014680000022053719 mean_ms=0.014680000022053719 max_abs_error=0 max_rel_error=0再让 Triton 两行版本处理正负交替、幅值不同的列权重，检查每一列是否乘上了自己的权重：
bash
test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
python chapter13/rmsnorm_triton.py \
--rows-per-program 2 --num-warps 4 --version configured \
--rows 33 --cols 129 --warmup 0 \
--repeat 1 --seed 20260920 --epsilon 9.999999747378752e-06 \
--input signed-weight --config-id triton-r2-w4正确性输出：signed-weight，33x129，triton-r2-w4
text
ENV runtime=triton gpu="AMD Radeon RX 9070 XT" torch=2.13.0+rocm10.0.0 torch_hip=7.15.26333 triton=3.8.0 input=rmsnorm-dyadic-v1 reference=cpu-fp64-to-fp32 timing=per-sample-event-sync
RESULT operator=rmsnorm config_id=triton-r2-w4 implementation=triton-configured runtime=triton shape=33x129 dtype=float32 rows=33 cols=129 epsilon=9.999999747378752e-06 block=NA block_threads=NA block_size=256 rows_per_program=2 num_warps=4 grid=17 launches=1 input=rmsnorm-dyadic-v1 input_mode=signed-weight input_precision=fp32 reference=cpu-fp64-to-fp32 atol=2e-05 rtol=2e-05 seed=20260920 warmup=0 repeat=1 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.093730002641677856 median_ms=0.093730002641677856 mean_ms=0.093730002641677856 max_abs_error=2.38418579e-07 max_rel_error=1.61546139e-07单列时公式仍要成立；129、257、4097 列分别让逻辑宽度跨过二次幂边界。多行 program 还需要检查最后一个 program 不满 R 行的情况。
例如 rows=33, cols=129, R=4：最后一个 program 的行编号为 32、33、34、35，仅第 32 行有效；B=256，只有列 0 到 128 有效。行 mask 和列 mask 要同时保护输入与输出，权重加载只按列边界判断。
用同一个 33 行、129 列输入检查 R=4 的行列尾部：
bash
test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
python chapter13/rmsnorm_triton.py \
--rows-per-program 4 --num-warps 4 --version configured \
--rows 33 --cols 129 --warmup 0 \
--repeat 1 --seed 20260920 --epsilon 9.999999747378752e-06 \
--input normal --config-id triton-r4-w4正确性输出：normal，33x129，triton-r4-w4
text
ENV runtime=triton gpu="AMD Radeon RX 9070 XT" torch=2.13.0+rocm10.0.0 torch_hip=7.15.26333 triton=3.8.0 input=rmsnorm-dyadic-v1 reference=cpu-fp64-to-fp32 timing=per-sample-event-sync
RESULT operator=rmsnorm config_id=triton-r4-w4 implementation=triton-configured runtime=triton shape=33x129 dtype=float32 rows=33 cols=129 epsilon=9.999999747378752e-06 block=NA block_threads=NA block_size=256 rows_per_program=4 num_warps=4 grid=9 launches=1 input=rmsnorm-dyadic-v1 input_mode=normal input_precision=fp32 reference=cpu-fp64-to-fp32 atol=2e-05 rtol=2e-05 seed=20260920 warmup=0 repeat=1 process=1 process_id=1 scope=gpu-event-full-operator timed=1 correct=OK precheck=OK postcheck=OK min_ms=0.090499997138977051 median_ms=0.090499997138977051 mean_ms=0.090499997138977051 max_abs_error=1.1920929e-07 max_rel_error=1.61546139e-07本轮实际检查 33×1、33×129、33×257、33×4097，每个形状分别使用四种输入和八个实现配置，共 128项通过。两行和四行program也参加这些检查，因而同时覆盖列尾与不满一组的行尾。
性能迁移另选两种形状，它们各自回答不同的问题：
| 形状 | 与主形状相比 | 本轮关注点 |
|---|---|---|
128×1024 | 列数相同、行数减少 | 可并行的行变少，原 block/warps 选择是否仍合适？ |
4096×1025 | 每行多一列 | HIP 增加尾部工作；Triton B 从 1024 变为 2048，排序是否变化？ |
图 13.8 两组形状都比较HIP block64/128/256与Triton单行4/8 warps，各保留本形状的路线基线。各面板刻度独立；短行多行program另见前一轮图。
| 形状 | 配置 | 完整 event 中位数 μs | 三个进程中位数范围 μs |
|---|---|---|---|
128x1024 | hip-block-b256 | 13.720 | 13.620–13.721 |
128x1024 | hip-block-b128 | 15.720 | 15.680–15.760 |
128x1024 | hip-block-b64 | 20.020 | 19.920–20.040 |
128x1024 | triton-r1-w4 | 11.480 | 11.440–11.480 |
128x1024 | triton-r1-w8 | 11.400 | 11.000–11.420 |
4096x1025 | hip-block-b256 | 81.940 | 81.661–82.020 |
4096x1025 | hip-block-b128 | 76.320 | 75.320–76.380 |
4096x1025 | hip-block-b64 | 62.161 | 61.361–63.141 |
4096x1025 | triton-r1-w4 | 37.480 | 37.321–38.300 |
4096x1025 | triton-r1-w8 | 41.460 | 41.381–41.660 |
128×1024 上，HIP block256 为 13.720 μs，block64 为 20.020 μs，主形状的排序反转。行内分工并未变成通用选择：当独立的行只有128个时，需要重新考虑每组工作与整体并行安排。这里的时间只能说明当前配置结果，尚未隔离每项硬件成本。
4096×1025 上，HIP block64 仍较快：62.161 μs 对block256的 81.940 μs；Triton却是4 warps的 37.480 μs 快于8 warps的 41.460 μs。列宽改变后需要重新核对逻辑块和执行配置，不能只沿用1024列的选择。
两组附形状目前是各三个进程的配置扫描，尚未另开确认组。它们用于发现不能直接迁移的选择，不作为已经确认的全形状参数表。
epsilon 也属于算子输入。把 x 放大两倍，并不会在正 epsilon 下让输出严格不变；可以直接代入公式理解其影响。当前数值检查覆盖的是记录中的输入模式与范围，不替任意极大输入或其他数据类型作保证。
13.6 实测结果与配置选择
本章不需要一个包办所有形状的配置。主形状、短行和较少行数的输入，各自依据对应的基线作决定：
| 问题 | 基线 | 复测后的结论 |
|---|---|---|
| 主形状 HIP block 配置 | block=256 | 采用block64，完整时间的收益在独立确认中保持 |
| 主形状 Triton warps | 一行/B1024/4 warps | 主形状采用8 warps；换行数或列宽后重新比较 |
| 短行 Triton 多行配置 | 一行/B128/4 warps | 采用2行/program；4行的完整event退步，设备trace未显示相同排序 |
| 附形状是否沿用配置 | 各 shape 自己的基线 | 不能直接迁移：少行输入HIP排序反转，1025列时Triton warps排序反转 |
图 13.9 主形状确认HIP block256/64、Triton单行4/8 warps；短行确认1/2/4行program。各项三个新进程，合计21个进程、1050个样本，各面板标明形状与独立刻度。
确认结果支持本章做出的三项配置决策，但没有将其合并回主扫描数据集，也没有将短行完整 event 的相对排序直接等同为底层 kernel trace 的硬件执行时间排序。两种口径保留不同信息，恰好提示下一轮要控制和检查什么。
本章不必给每个候选都追加一次 profiler。block 和 warps 的选择先由完整算子时间与独立确认判断；短行结果留下了计时口径的疑问，才使用三份 trace 继续检查。尚未分离的原因继续作为假设，不用相同资源字段替它作解释。
13.7 实验复现与练习
如果希望一次完成主形状的三进程采样和比较图，使用批量入口。仍在已经激活环境的 code/part2-kernels/ 中，沿用前面准备的 $RUN。批量入口使用尚不存在的 $RUN/rounds 子目录；它会自行冻结源码、编译，并保存新采集的原始样本：
bash
test -d "${RUN:?请先准备本章环境与结果目录}/build" && \
python chapter13/run_rounds.py --output "$RUN/rounds" --phase main && \
python chapter13/plot_rounds.py \
--evidence "$RUN/rounds/summary" --out-dir "$RUN/figures/main" \
--round cooperative --round block --round warpsmain 显式使用 rows=4096,cols=1024，先完成 128 项边界检查，再测 HIP 公式版本、三个 block 配置和 Triton 单行 4/8 warps。每项三个独立进程，预热 10 次、采样 50 次；它会轮换候选顺序。上述三张图只读取本次主阶段的六组结果，不要求预先运行 validation 或 profiler。
想检查短行分组和另外两种形状时，再对同一轮运行 validation：
bash
python chapter13/run_rounds.py --output "$RUN/rounds" --phase validation && \
python chapter13/plot_rounds.py \
--evidence "$RUN/rounds/summary" --out-dir "$RUN/figures/validation" \
--round rows --round shapes这一步增加 4096×128 的三种行分组，以及 128×1024、4096×1025 各五种候选。它使用原冻结源码和配置，在运行前检查身份与环境。两条绘图命令都显式使用本轮 summary，不会用仓库里发布的旧测量替缺失项目补值。
需要验证某次选择是否稳定，再创建独立确认组。主形状默认保留 HIP block256 基线、最快 block 及距最快不超过 5% 的候选，再加入 Triton 单行 4/8 warps，重复项只运行一次：
bash
python chapter13/verify_rounds.py \
--frozen-run "$RUN/rounds" --output "$RUN/confirmation-main"短行确认须先完成对应的 validation，才能选择父实验中实际测过的三种配置：
bash
python chapter13/verify_rounds.py \
--frozen-run "$RUN/rounds" --output "$RUN/confirmation-short" \
--shape 4096x128 --configs triton-r1-w4 triton-r2-w4 triton-r4-w4确认结果分别保存在各自目录的 summary/summary.csv、summary/process-summary.csv 和 confirmation.json。先在同一形状内比较新旧进程范围，判断选择是否保留。确认数据不会自动写入父目录的 summary，因此前面的绘图命令只画扫描结果；不要把仓库中的确认 JSON 复制进新目录来补图。
短行的按需 trace 命令已经放在 Triton 路线 的退步案例后。批量 --phase profile 还会采主形状六项和短行三项，只有需要完整 trace 矩阵时再使用它，不是完成主实验的前提。
每一轮的 samples/ 保存逐次时间，logs/ 保存检查和终端输出，source/ 保存本轮源码，profiles/ 保存 trace，commands.jsonl 保存实际命令。summary.csv 汇总配置，process-summary.csv 保留独立进程范围；计时和检查失败时不会用已有发布成绩代替。
本章图表均来自 RX 9070 XT（gfx1201）、ROCm SDK10.0.0、HIP7.15.26333、原生 Ubuntu24.04.5、PyTorch2.13.0+rocm10.0.0、Triton3.8.0 的实测。GPU 非独占、不锁频，每轮重用数组、不主动刷缓存。正文折叠输出是对应配置第 1 个进程的原始终端记录；图和独立确认的来源见 chapter13/evidence/rounds/，短行 CSV 与阅读报告见 chapter13/evidence/walkthrough/。
可以按以下顺序完成练习：
- 手算动画第三列的输出。只把
w[2]从 2 改为 1，说明为什么该行尺度不变。 - 设有效列数为 129，解释为什么 B=256 的填充位置不贡献平方和，但分母仍然是 129。
- 对 HIP block=128、cols=1024，列出线程 3 处理的列编号，再计算 LDS 字节数和归约轮数。
- 对
rows=33, cols=129, R=4，画出最后一个 program 的行列 mask；指出tl.sum必须沿哪个轴归约。 - 固定一种 shape，把一轮实验写成几句话：观察到了什么、提出什么假设、改了哪个配置、正确性怎样、复测是否支持保留。
RMSNorm 把逐元素计算、归约、广播和融合放进了同一条数据流。实现之后，还需要为工作量选择分工：一行由多少线程合作，一个 program 处理多少行。先建立可检查的基线，再逐轮保留有证据支持的改动，这套方法可以带到下一种算子。
延伸阅读
- RMSNorm 原论文：了解用均方根缩放输入的定义与动机。本章侧重于给定前向公式的工程实现与配置实验，不使用论文中的模型端到端数字替代真实硬件的算子实测。
- 第9章：归约算子：回顾局部部分和、协作归约和完整路径的计时。
