第3章 03GPU 体系结构（下）：数据存储与访问

本章导读

上一章把数组加法分给了多个线程。负责下标 2 的线程，要把输入 3 和 30 相加，再把 33 放到输出位置。现在把这份工作放大：输入存在什么地方，执行加法时怎样取得它们，结果又怎样回到数组？沿着同一个任务，我们先看一个线程的读写，再看一组线程的访问；随后把任务换成求总和，认识线程间的结果交接。

配套代码

当前环境Radeon RX 9070 XT · ROCm 10.0 · 原生 Ubuntu 24.04

本章沿用第 2 章的 thread、wavefront 和 block，不需要先编写 HIP 程序。先跟着图中的数据观察过程，再认识相关名称；完整的内存分配、数据拷贝和核函数启动放在第 4 章。

3.1 数据位置与读写过程

还是同一次数组加法：c[2] = a[2] + b[2]，其中 a[2] 是 3，b[2] 是 30。本节假设主机程序已经准备好 GPU 侧的输入数组，我们只观察接下来在 GPU 上发生的过程。

先在 图 3.1 中找三个位置：保存数组的地方、保存当前临时值的地方，以及执行加法的部件。输入 a、b 和输出 c 都放在数组存储区域中；执行运算时使用的临时值，保存在靠近计算部件的位置。

图 3.1　一次加法涉及的位置与职责。图只表示数据用途，不代表芯片面积、物理距离或完整硬件结构。

数组已经在 GPU 上，不等于执行加法的部件已经拿到了两个操作数。就像程序中先读取变量再使用它，GPU 指令也要先取得输入，才能执行依赖这些输入的运算。保存值与使用值计算，是两个不同的职责。

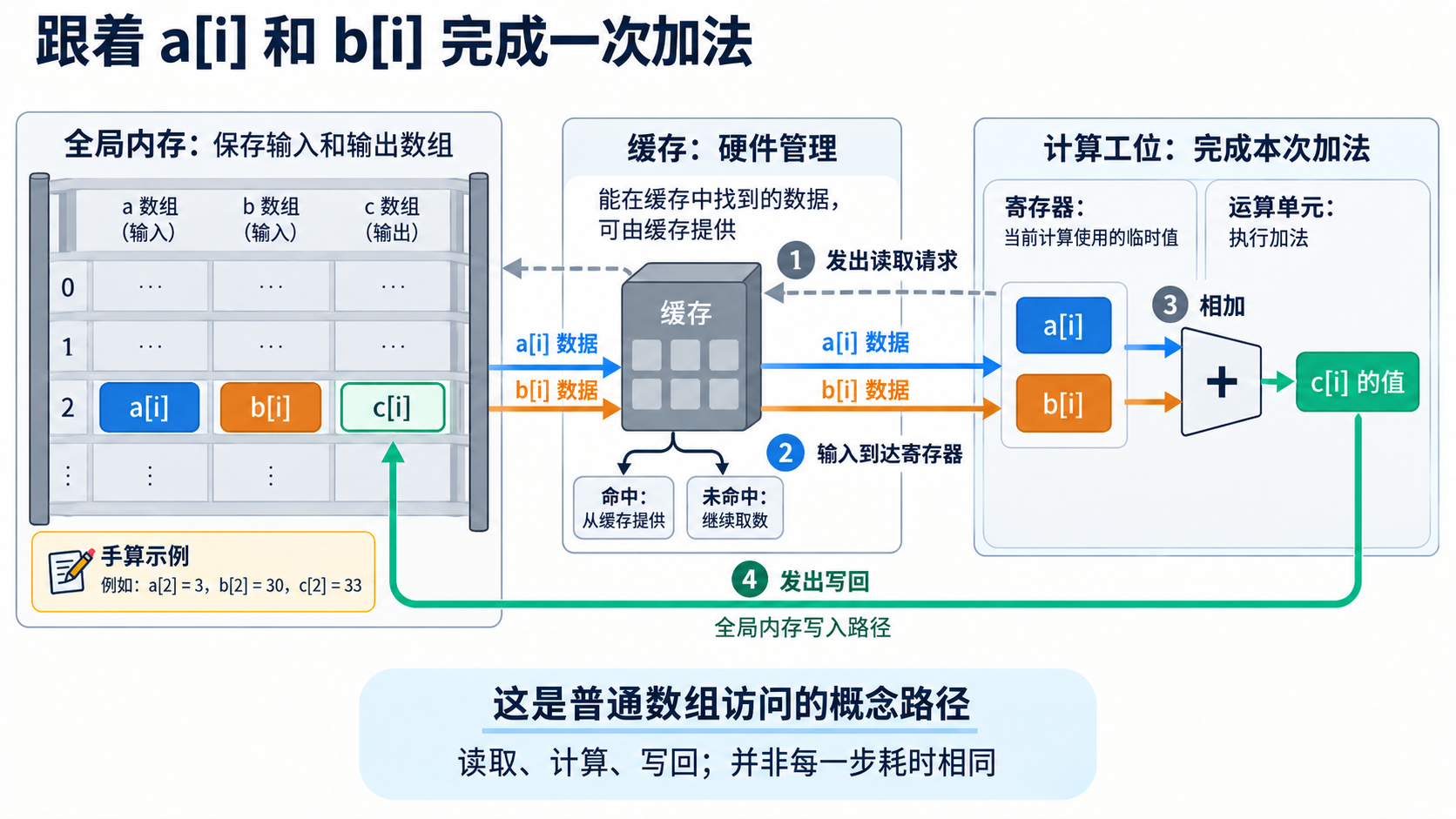

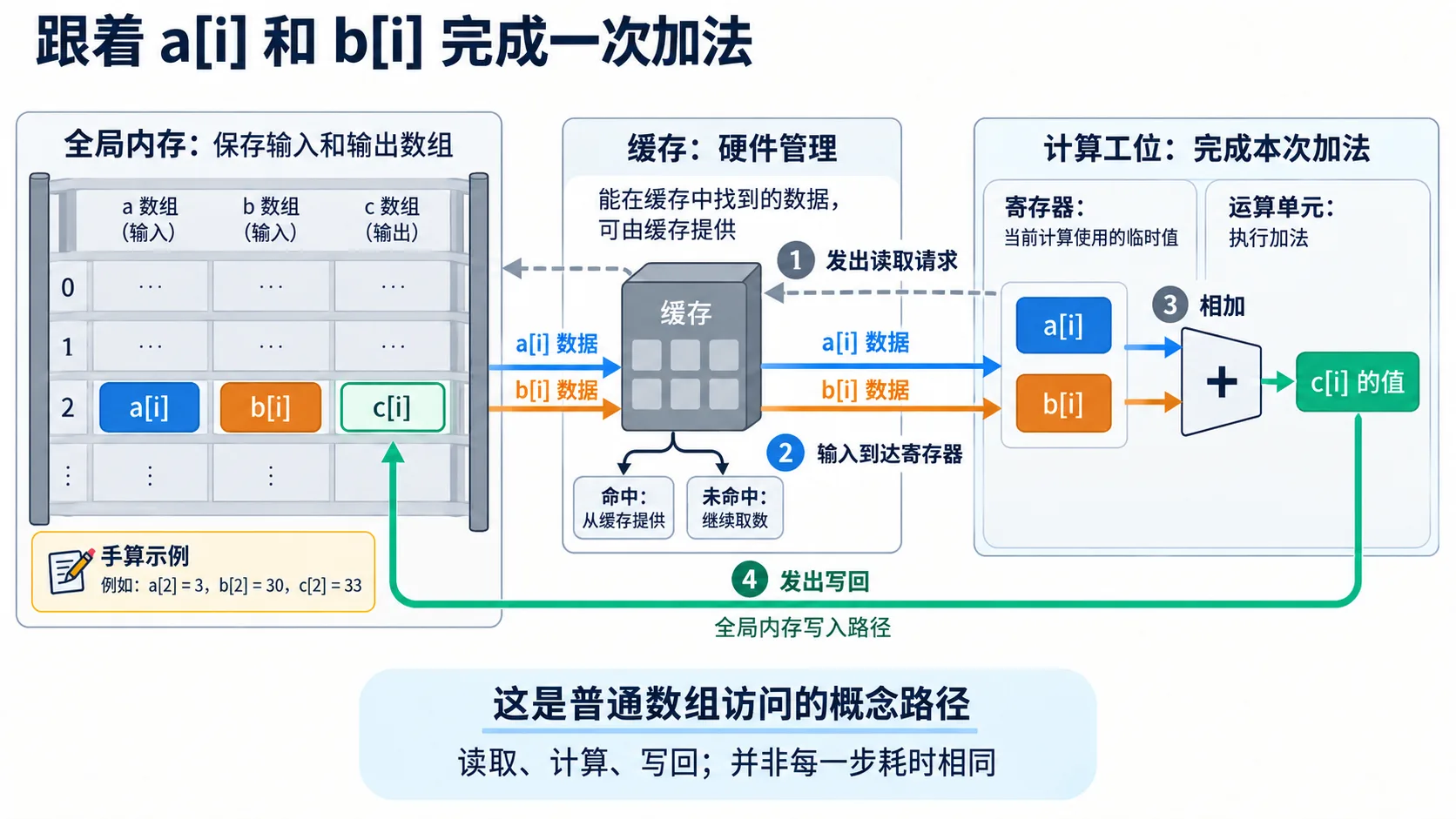

接着播放 图 3.2，始终追踪 3、30 和 33。先看懂三个动作：读入两个输入 → 执行加法 → 写回一个结果。动画把读取进一步分成“发出请求”和“输入到达”，让你能观察等待发生在哪里。

手算示例 · a[2] = 3，b[2] = 30一次加法的数据旅程

1/5

输入和输出都在数组存储中a[2] = 3、b[2] = 30 和尚未写入的 c[2] 位于同一个数组存储区域。本线程使用的临时位置还没有取得输入；保存临时值与执行加法由不同部件完成。

提交读取请求，等待输入线程请求读取 a[2] 和 b[2]。发出请求之后，临时位置仍为空，执行加法的部件还不能使用尚未返回的值；输入数组保留原值。

将读到的值放入寄存器读取返回后，3 和 30 放入本线程使用的临时位置，也就是这里画出的寄存器。数组中的原值仍然保留；执行加法的部件现在有了可用输入，c[2] 尚未写入。

完成运算，保留临时结果 33加法部件使用寄存器中的 3 和 30，得到 33，再把它保留为临时结果。寄存器用于存值，加法部件负责运算；此时数组存储中的 c[2] 仍未写入。

将 33 写回数组存储中的 c[2]将临时结果 33 写回数组存储中的 c[2]，a[2] 和 b[2] 仍为 3 和 30。这里完成的是 GPU 侧写回；CPU 等待完成并取回结果是图外的后续步骤。

输入和输出都在数组存储中a[2] = 3、b[2] = 30 和尚未写入的 c[2] 位于同一个数组存储区域。本线程使用的临时位置还没有取得输入；保存临时值与执行加法由不同部件完成。

步骤 1 / 5输入准备

数据过程示意，动画时长不表示 GPU 耗时。读取中的缓存细节与 CPU 取回结果未展开。

图 3.2　一次加法的读写过程。数组存储区域与临时值区域保持原位，只有当前步骤的值和访问状态发生变化。

读取后，a[2] 和 b[2] 中的 3、30 仍然保留；线程取得的是供计算使用的值。执行加法的部件使用它们得到 33，先把结果保存在临时位置。此时 c[2] 还没有更新，直到写回步骤完成，输出数组才得到这个结果。

现在回到 图 3.1，给刚认识的位置命名：

• 全局内存（Global Memory）是程序访问这些输入、输出数组的存储空间。本例的数组由独立显卡上的显存承载。“全局内存”描述程序的访问空间，“显存”描述承载数据的硬件。
• 寄存器（Register）用于保存指令当前使用的临时值，包括读到的输入和计算中的结果。编译器负责安排这些值怎样存放，源码中的变量不一定与寄存器一一对应。
• 执行单元使用寄存器中的值执行运算，再产生新的值。寄存器负责保存，执行单元负责计算；图中只展开一个线程的数据，不表示每个线程独占一套计算硬件。HIP 编程与内存模型

这里的写回只更新 GPU 侧的输出数组。CPU 要使用结果，主机程序还要安排等待和取回数据，第 4 章会把这段完整流程写出来。

观察练习：把动画停在“执行加法”结束时。33 出现在哪里？为什么输出数组还没有得到它？再切回“输入到达”，确认原数组中的两个输入仍然保留。

3.2 Wavefront 的访存组织

刚才只跟踪一个线程。现在把视野扩大到同一个 wavefront：当它执行一条数组读取指令时，参与的线程分别提供自己的地址。硬件面对的是一组请求，而不只是一个数。

只画其中四个 lane，比较 图 3.3 的两种排列。每个 lane 都读取一个元素：第一种读下标 0、1、2、3，第二种读下标 0、5、10、15。读取的元素数相同，覆盖的位置却不同。

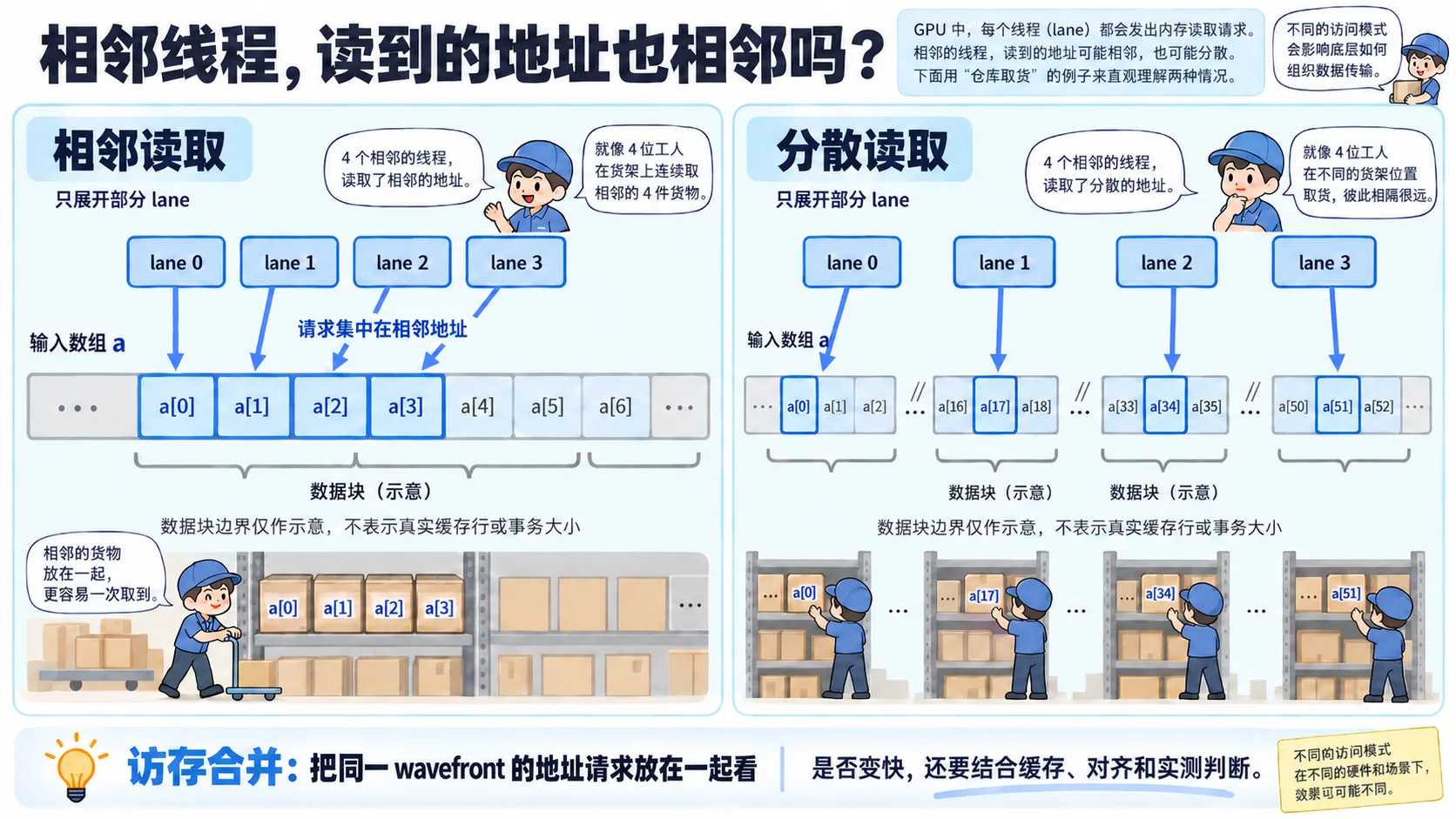

图 3.3　同一批 lane 的地址排列对照。每四格一组只是帮助观察覆盖范围的教学分组，不表示真实缓存行大小或物理事务数量。

存储系统通常按一定大小的数据块组织和服务访问，线程需要一个元素，不意味着底层只处理这一个元素。请求集中时，同一段数据就可能满足多个线程；请求分散时，可能需要涉及更多数据块，其中只有部分元素被这批线程使用。

下标还可以换成字节位置。例如 32 位浮点数（FP32）每个元素占 4 字节，连续下标 0、1、2、3 对应相对数组起点的 0、4、8、12 字节。程序选择的下标，最终决定了硬件要处理的地址。

硬件把同一 wavefront 的访存请求尽量合并处理，这个过程称为合并访存（Memory Coalescing）。写程序时，让相邻线程访问相邻元素，通常更有利于这种处理。地址由程序决定，实际怎样合并由硬件完成；不能仅凭示意图断言某张 GPU 一定发生几次事务。HIP 性能指南：全局内存访问

读取还存在另一种机会：需要的数据可能已经有一份副本留在更靠近计算部件的存储中。这种由硬件管理的存储叫缓存（Cache）。找到所需副本叫命中（Hit），没找到则继续向后面的存储层级请求。缓存通常按数据块保存副本，这些块称为缓存行（Cache Line）。

因此，3.1 节中的“读取数组”不要求每次都访问物理显存。合并访存关注这一批请求的地址排列，缓存关注所需数据是否已有可用副本。 它们共同影响数据怎样被提供，但不是同一件事。

观察练习：在 图 3.3 中分别指出“线程实际要的元素”和“与它同组的其他元素”。为什么两种排列都只取四个数，存储系统要涉及的范围却可能不同？

3.3 Block 内的数据共享与同步

前面的数组加法，每个输出位置都能由一个线程独立完成。现在改变任务：把 [1, 2, 10, 20] 中的四个数求成一个总和。我们选择一种分工：甲先算前两个数，乙先算后两个数，最后由甲合并两份结果。

图 3.4　从完整求和任务产生两份局部和。3 和 30 是不同线程计算出的中间结果，最后的合并需要使用它们。

沿 图 3.4 看，甲得到 3 后，整个任务还没有结束。它还需要乙算出的 30，但乙的普通局部变量不是甲可以直接读取的共享位置。我们需要安排一个双方都能使用的交接区域。

这里用小数组手算交接过程，不讨论这种分工是否高效。在真实归约中，每个线程可以先处理更多输入，完整算法将在第 9 章展开。

先写入各自的局部和。 图中甲、乙来自同一个 block 的两个 wavefront；为便于观察，只画两个代表线程，其余线程省略。甲把 3 写入 shared[0]，乙把 30 写入 shared[1]。

图 3.5　写入阶段：两个局部和各有负责写入的线程。共享位置存在，不表示其中的值已经准备好。

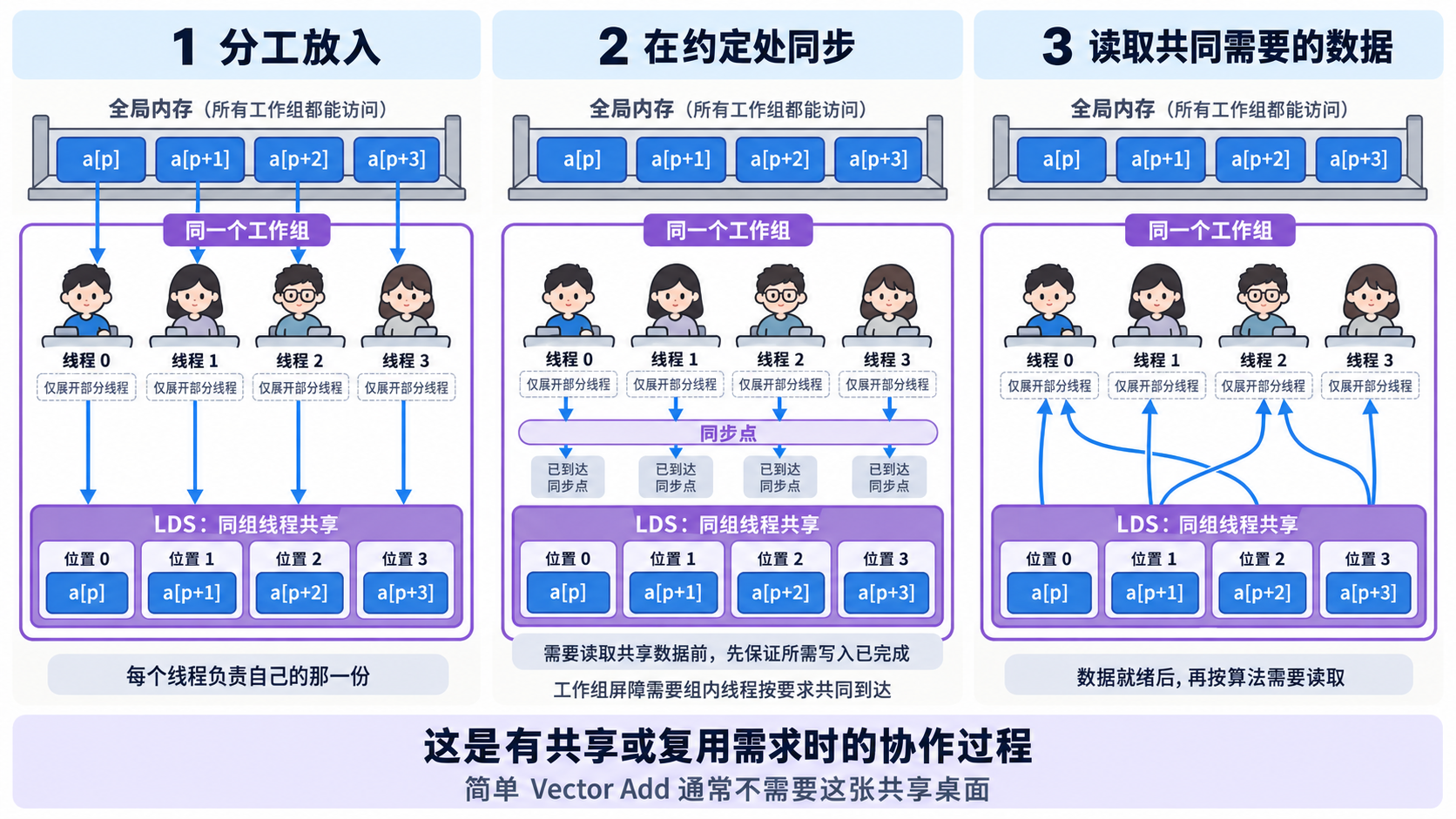

图 3.5 中的交接区域，可以使用 AMD GPU 的局部数据共享存储（Local Data Share，LDS）。HIP 用 __shared__ 声明供同一 block 的线程使用的共享存储。程序要明确安排谁写、谁读，声明它不会自动复制输入或交换结果。

再等到所需写入都完成。 甲写完自己的位置，不能证明乙也已经完成。不同 wavefront 不必同时推进；如果甲过早读取 shared[1]，就可能拿不到本次需要的 30。

图 3.6　同步阶段：整个 block 到达共同同步点。其余线程也参与同步，但不需要都向这两个共享位置写入。

这样的共同等待称为屏障同步（Barrier）。HIP 的 __syncthreads() 让 block 中的线程在共同同步点会合，并保证屏障前的共享写入对组内线程可见。本例把它放在局部和写入之后、合并读取之前；block 中的全部线程都要到达它，不能让部分线程绕过。HIP 同步函数

最后读取两份局部和，完成合并。 甲从 shared[0] 读取 3，从 shared[1] 读取 30，再相加得到 33。这样，前面两个共享位置的写入都有了后续用途。

图 3.7　合并阶段：甲取得两个已经就绪的局部和，完成最后一次加法。输入的四个数最终合成一个总和。

这一过程里，LDS 提供交接位置，屏障确定何时可以使用交接的数据。共享并不意味着所有线程都在同一时刻完成写入；屏障也不会替程序修复越界或互相覆盖等错误。

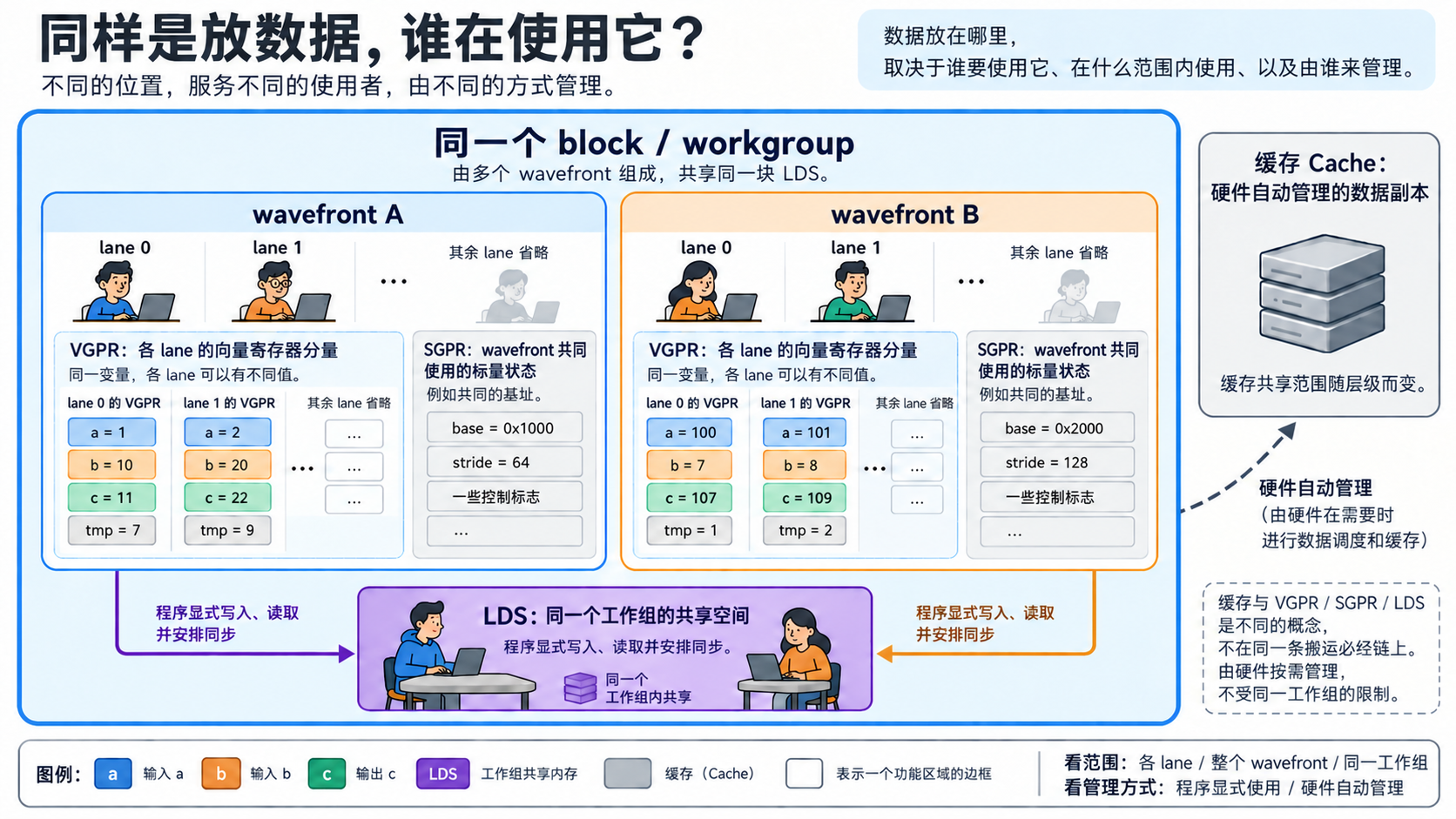

再和 3.2 节的缓存比较：缓存由硬件管理，保存访问过的数据副本；LDS 由程序显式安排，服务于这里的结果交接。简单数组加法没有这项交接需求，可以直接按 3.1 节完成读、算、写，不必先经过 LDS。

3.4 访存等待与指令调度

回到读取过程：wavefront A 已经发出请求，但输入还没有返回，依赖它的加法暂时不能执行。如果同一计算资源上还有 wavefront B 的指令已经就绪，硬件可以先安排 B。

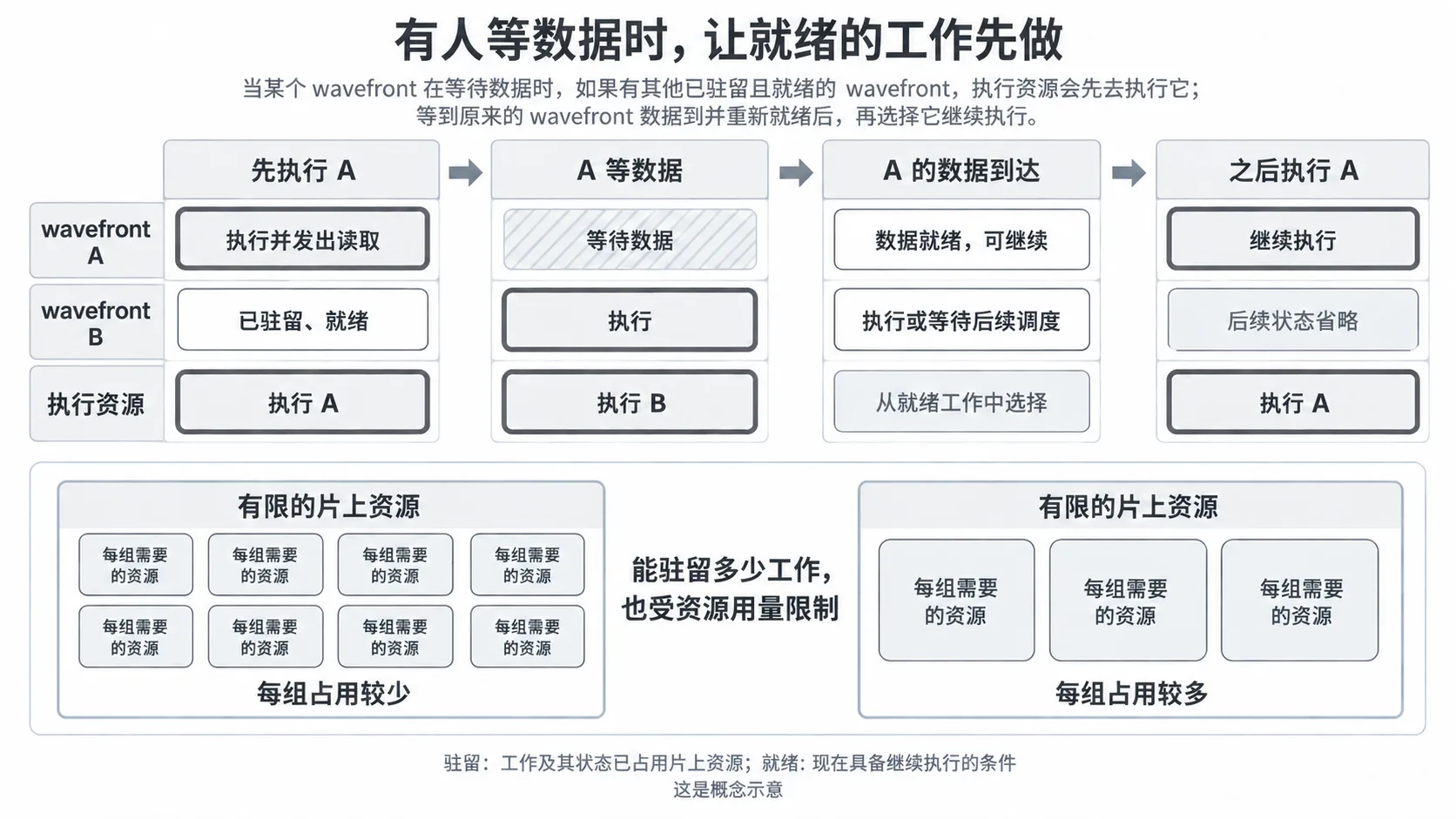

图 3.8　等待与执行可以交错。图表示一次可选择的执行机会，不代表固定调度顺序或硬件周期。

图 3.8 中，选择就绪指令的是 GPU 的调度器（Scheduler）。A 等待时，它的临时值和执行状态仍然保留；选择 B 不需要把 A 当作已经完成，也不需要由 CPU 手动切换这两个 wavefront。

这种用其他就绪工作利用等待时间的方式，称为延迟隐藏（Latency Hiding）。A 的读取并没有因此更早返回，只是执行资源在这段时间有机会继续做别的工作。如果其他 wavefront 也都在等待，或者它们需要的执行资源正忙，仍然可能出现空闲。AMD GPUOpen：Occupancy explained

同时保留多组工作，需要寄存器等片上资源，所以可供选择的工作数量也有上限。具体一个 kernel 能保留多少工作、资源用量怎样影响性能，适合在有代码和测量结果后再分析。

本章小结

• 输入、输出数组与计算使用的临时值各有用途。寄存器保存值，执行单元使用这些值运算；得到结果后仍要写回输出。
• 看访存要观察同一 wavefront 的地址排列。集中请求更有机会合并服务，缓存则可能提供已有的数据副本。
• 当后续计算需要其他线程的中间结果时，可以用 LDS 安排交接，并用正确的 block 同步保证先写后读。
• 一个 wavefront 等待数据时，调度器可以选择其他就绪指令；这利用了等待时间，但没有消除访问本身的延迟。

第 2 章建立了工作分工，本章补齐了数据的位置和访问过程。接下来到第 4 章，把这次数组加法写成完整 HIP 程序，串起准备输入、启动计算、取回结果与正确性检查。

自我检验

1. 加法已经得到临时结果 33，为什么 c[2] 还可能没有更新？执行加法与保存临时值分别由什么部件承担？
2. 两组线程都只读取四个数，为什么不能仅凭读取数量判断访问工作量？
3. 求和例子中的 30 从哪里来，由谁写入共享区，最后由谁读取？甲写完自己的位置后，为什么还需要同步？
4. 调度器选择 B 执行时，等待中的 A 是否已经完成？A 的输入会因此更早返回吗？

参考答案

1. 临时结果需要再写回输出数组。寄存器保存输入和结果，执行单元使用这些值运算。
2. 还要看地址分布。同一批请求可能集中，也可能涉及更多数据块，缓存状态也会影响实际访问。
3. 乙计算 10 + 20 得到 30，写入 shared[1]，同步后由甲读取。甲的进度不能证明乙已经写好，所以要建立正确的先后关系。
4. A 尚未完成，它的临时状态仍保留。选择 B 利用了 A 等待的时间，没有让 A 的读取本身更早返回。

进一步学习

掌握本章的读写与协作过程后，可以按后续任务选择材料：

• 第 8 章：Vector Add：结合具体实现与计时，研究逐元素访问的优化。
• 第 9 章：Reduction：展开局部和、共享合并与多阶段求和，分析具体优化中的线程发散。
• 第 11 章：GEMM-Like：从矩阵乘的数据复用理解分块与 LDS。
• 执行资源与访存实验：进阶阅读寄存器分类、占用率、bank 冲突与 WMMA；各实验保留其实际采集环境。

延伸阅读

• HIP 编程与内存模型：线程、存储空间与主机/设备的分工。
• HIP 性能指南：全局访问与共享存储的使用背景。
• AMD GPUOpen：Occupancy explained：进一步理解调度机会与资源限制，具体参数需按目标架构核对。
