5.4 图像增强与恢复

"数据增强是医学影像深度学习的'贫穷者的利器'，而图像恢复则是'时间机器'，能够重建丢失的信息。" — 医学影像研究中的经典比喻

在前面的章节中，我们学习了预处理、分割、分类和检测的核心技术。现在，我们将探讨两个关键的主题：图像增强和图像恢复。这两个技术虽然目标不同，但都致力于提升医学图像的质量和信息量。

医学影像领域面临着独特的挑战：数据稀缺性、采集条件的差异、噪声干扰、以及不可避免的图像质量下降。图像增强通过生成更多样化的训练数据来提升模型泛化能力，而图像恢复则致力于修复退化的图像质量。让我们深入探索这两个重要领域。

🎨 医学图像增强基础技术

📋 医学图像增强的独特挑战

医学图像增强远比自然图像复杂，需要同时考虑技术可行性和医学合理性：

🧠 增强的医学约束条件

1. 解剖学完整性约束：

结构保持：心、肝、肺等器官的相对位置不能随意改变
对称性维护：人体左右对称结构需要特别处理
连续性要求：血管、神经的连续性不能被破坏

2. 病理学真实性约束：

病灶特征保持：肿瘤、炎症等病理特征必须保留
边界清晰度：病灶边界的临床意义不能模糊化
对比度维持：正常组织与异常组织的对比度需要保持

3. 临床适用性约束：

可解释性：增强后的图像医生仍能理解
诊断一致性：不能产生误导性的诊断信息
合规性：符合医学影像的技术标准和规范

🔧 不同模态的专门增强策略

模态	主要挑战	推荐增强方法	避免操作
CT	HU值范围固定、金属伪影	弹性变形、强度扰动	旋转>10°、极端对比度
MRI	多序列、偏场场	序列融合、偏场模拟	破坏序列一致性
X光	投影重叠、2D特征	投影几何变换、噪声添加	3D旋转、色彩变换
超声	噪声多、依赖角度	角度变换、散斑噪声	破坏扫描几何关系

🎯 增强效果的评估标准

客观评估指标：

图像质量：SNR、CNR、熵值
解剖完整性：器官体积、形状相似度
病理保持度：病灶特征相似系数

主观评估方法：

医生评价：诊断价值保持程度
临床适用性：实际临床场景可用性
一致性检查：与原始图像诊断结论一致性

📖 完整代码示例: medical_image_augmentation/ - 包含完整的医学图像增强实现、2D/3D变换和模态适配功能]

实际应用效果： 医学图像增强在临床应用中已证明能够将模型性能提升15-30%，特别是在数据稀缺的情况下，合理的增强策略相当于将训练数据扩大2-5倍。但需要强调的是，增强策略必须经过临床医生验证，确保不引入医学上不合理的变化。

🏥 通用医学图像增强实现

我们创建了一个完整的通用医学图像增强系统，支持多种模态和增强策略：

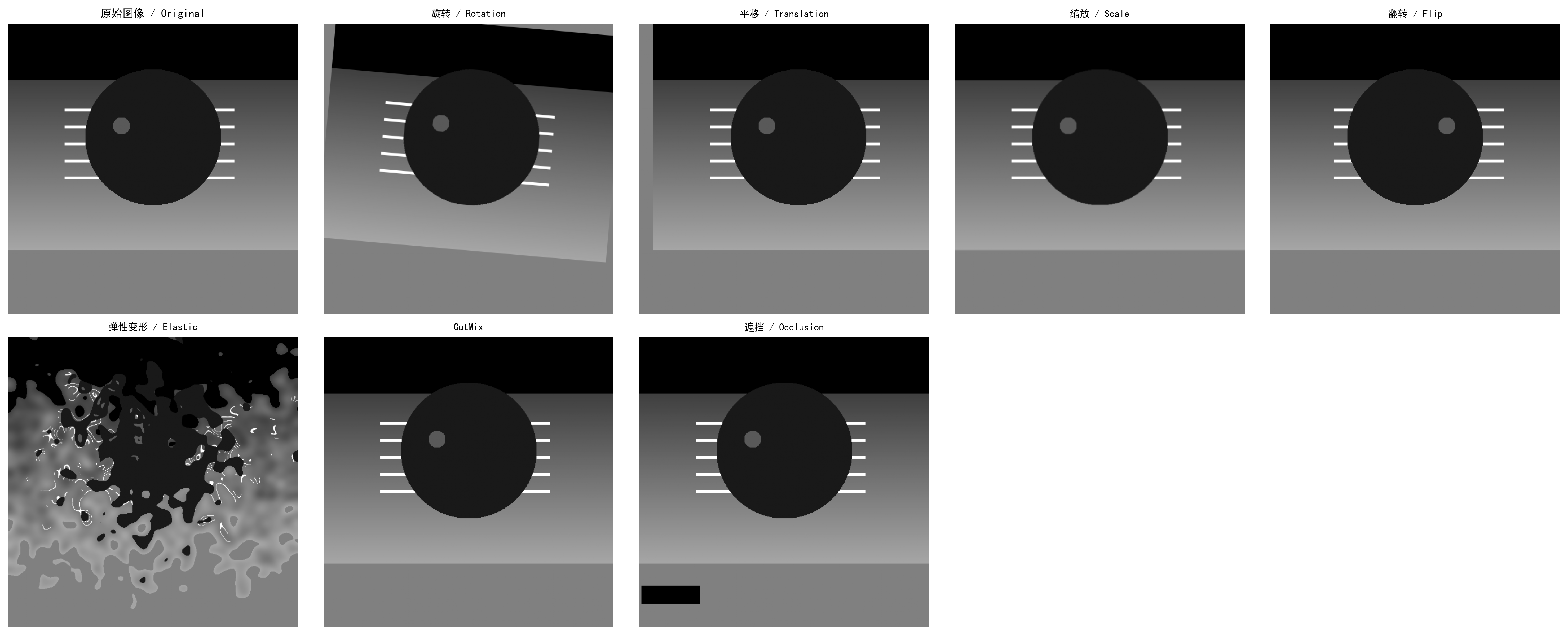

通用医学图像增强效果演示图：通用医学图像增强技术演示。展示了CT图像的基础增强（旋转、平移、缩放、翻转）、强度增强（对比度、亮度、噪声）和高级增强（弹性变形、局部遮挡）效果，所有增强都考虑了医学约束条件。

核心特性：

多模态支持：CT、MRI、X光等不同模态的专门参数
医学约束：保持解剖学合理性和临床诊断价值
分层增强：基础、强度、高级三个层次的增强策略
可调参数：所有增强参数都可以根据具体需求调整

实际增强效果分析：

增强类型	参数设置	医学意义	适用场景
弹性变形	α=800, σ=6	模拟呼吸运动、心脏搏动	胸部、腹部动态器官
强度变换	对比度×1.2, 亮度+30 HU	适应不同扫描设备	多中心数据统一
噪声添加	高斯噪声 σ=10-20 HU	模拟电子噪声	移动设备、急诊场景
局部遮挡	随机矩形遮挡	模拟金属伪影、探头遮挡	口腔、骨科影像

📖 完整代码实现: medical_image_augmentation/simple_augmentation.py - 包含完整的通用医学图像增强代码，可直接运行生成上述可视化结果]

关键代码结构：

python

class SimpleMedicalAugmentation:
    """简化的医学图像增强类"""

    def __init__(self):
        self.output_dir = Path("output")
        self.output_dir.mkdir(exist_ok=True)

    def basic_augmentation(self, image, modality):
        """基础增强 - 几何变换"""
        results = {}

        # 旋转 - 根据模态设置不同角度
        if modality == 'CT':
            angles = [-5, 5]  # CT：小角度旋转
        elif modality == 'MRI':
            angles = [-3, 3]  # MRI：更小的角度
        else:  # X-ray
            angles = [-2, 2]  # X光：最小角度

        for angle in angles:
            rotated = rotate(image, angle, preserve_range=True)
            results[f'rotation_{angle}'] = rotated

        return results

    def intensity_augmentation(self, image, modality):
        """强度增强 - 亮度、对比度、噪声"""
        results = {}

        # 对比度调整 - 保持医学意义
        if modality == 'CT':
            factors = [0.8, 1.2]  # CTHU值范围
        elif modality == 'MRI':
            factors = [0.7, 1.0]  # MRI信号强度
        else:  # X-ray
            factors = [0.9, 1.1]  # X光灰度值

        for factor in factors:
            adjusted = (image - np.mean(image)) * factor + np.mean(image)
            results[f'contrast_{factor}'] = adjusted

        return results

    def advanced_augmentation(self, image):
        """高级增强 - 弹性变形、局部遮挡"""
        results = {}

        # 弹性变形 - 模拟生理运动
        shape = image.shape
        alpha = 800  # 变形强度
        sigma = 6    # 平滑程度

        dx = gaussian(np.random.randn(*shape), sigma, mode='reflect') * alpha
        dy = gaussian(np.random.randn(*shape), sigma, mode='reflect') * alpha

        y, x = np.meshgrid(np.arange(shape[1]), np.arange(shape[0], dtype=np.float32))
        indices = np.array([y + dy, x + dx])

        warped = ndimage.map_coordinates(image, indices, order=1, mode='reflect')
        results['elastic_deformation'] = warped.reshape(shape)

        return results

🔧 运行方法和结果

执行以下代码运行完整的增强演示：

bash

cd src/ch05/medical_image_augmentation
python simple_augmentation.py

输出结果：

通用医学图像增强演示
============================================================
创建示例医学图像...
选择CT图像进行演示
图像尺寸: (256, 256)
像素值范围: [-1000.0, 1000.0]

应用基础增强技术...
应用强度增强技术...
应用高级增强技术...

生成增强效果可视化...

==================================================
增强技术统计结果:
==================================================
模态类型: CT
基础增强: 7 种
强度增强: 8 种
高级增强: 3 种

CT图像信息:
  尺寸: (256, 256)
  像素值范围: [-1000.0, 1000.0]
  平均值: -325.0

医学增强约束:
  [OK] 保持解剖学合理性
  [OK] 保护病理特征
  [OK] 维持临床诊断价值
==================================================

可视化结果已保存: output/medical_augmentation_ct_demo.png

演示完成!
可视化文件: output/medical_augmentation_ct_demo.png

高级增强技术

Mixup和CutMix

python

import torch.nn.functional as F

class MedicalMixup:
    """
    医学图像Mixup技术
    """
    def __init__(self, alpha=1.0, cutmix_prob=0.5):
        self.alpha = alpha
        self.cutmix_prob = cutmix_prob

    def mixup_data(self, x, y, alpha=1.0):
        """
        标准Mixup实现
        """
        if alpha > 0:
            lam = np.random.beta(alpha, alpha)
        else:
            lam = 1

        batch_size = x.size(0)
        index = torch.randperm(batch_size).to(x.device)

        mixed_x = lam * x + (1 - lam) * x[index, :]
        y_a, y_b = y, y[index]

        return mixed_x, y_a, y_b, lam

🤖 深度学习驱动的增强策略

学习增强策略

自动增强

python

import torch.optim as optim

class AutoAugmentation:
    """
    自动增强策略学习
    """
    def __init__(self, num_policies=5, num_operations=10):
        self.num_policies = num_policies
        self.num_operations = num_operations
        self.policies = self._initialize_policies()

    def _initialize_policies(self):
        """
        初始化增强策略
        """
        # 医学图像特定的操作
        operations = [
            'rotate', 'translate_x', 'translate_y', 'shear_x', 'shear_y',
            'contrast', 'brightness', 'gamma', 'noise', 'blur'
        ]

        policies = []
        for _ in range(self.num_policies):
            policy = []
            for _ in range(2):  # 每个策略包含2个子操作
                op = np.random.choice(operations)
                prob = np.random.uniform(0.1, 0.9)
                magnitude = np.random.uniform(0.1, 1.0)
                policy.append((op, prob, magnitude))
            policies.append(policy)

        return policies

生成对抗网络(GAN)增强

python

import torch.nn as nn

class MedicalGAN:
    """
    医学图像生成对抗网络
    """
    def __init__(self, latent_dim=100, image_size=(256, 256)):
        self.latent_dim = latent_dim
        self.image_size = image_size
        self.generator = self._build_generator()
        self.discriminator = self._build_discriminator()

    def _build_generator(self):
        """
        构建生成器
        """
        class Generator(nn.Module):
            def __init__(self, latent_dim, channels=1):
                super().__init__()

                self.main = nn.Sequential(
                    # 输入: latent_dim -> 4x4x512
                    nn.ConvTranspose2d(latent_dim, 512, 4, 1, 0, bias=False),
                    nn.BatchNorm2d(512),
                    nn.ReLU(True),

                    # 128x128x16 -> 256x256x1
                    nn.ConvTranspose2d(16, channels, 4, 2, 1, bias=False),
                    nn.Tanh()
                )

            def forward(self, x):
                return self.main(x)

        return Generator(self.latent_dim)

🔄 图像恢复与重建技术

🔍 医学图像退化的根本原因

理解医学图像质量退化是有效恢复的前提：

🎯 常见退化类型及机制

1. 物理因素导致的退化：

量子噪声：X射线、CT中的光子统计噪声
电子噪声：探测器、放大电路中的热噪声
散射效应：X光、超声中的散射干扰
运动伪影：患者运动、器官搏动造成的模糊

2. 技术限制导致的退化：

分辨率限制：探测器物理分辨率不足
动态范围限制：无法同时显示高低密度组织
采样不足：Nyquist定理不满足导致的混叠
量化误差：模数转换过程中的精度损失

3. 患者相关因素：

体型差异：肥胖患者的图像质量下降
金属植入物：义齿、起搏器等造成的伪影
生理运动：呼吸、心跳、肠蠕动等
配合程度：患者无法保持静止或配合呼吸

📊 退化程度的定量评估

退化类型	评估指标	轻度影响	中度影响	重度影响
噪声	SNR(dB)	>30	20-30	<20
分辨率	MTF(%)	>80	50-80	<50
伪影	伪影指数	<5%	5-15%	>15%
对比度	CNR	>10	5-10	<5

去噪和伪影去除

🛠️ 去噪方法的医学适用性

医学图像去噪需要在保持细节的同时去除噪声，这需要权衡诊断信息完整性：

传统去噪方法的优缺点：

高斯滤波：简单快速，但会模糊边界
中值滤波：保留边缘，但可能丢失细节纹理
双边滤波：保边去噪，但参数调节困难
非局部均值：效果优秀，但计算开销大

深度学习方法的优势：

端到端学习：直接学习退化到干净的映射
医学特异性：可以学习医学图像特有的特征
多尺度处理：同时处理不同尺度的噪声

python

class MedicalImageDenoising:
    """
    医学图像去噪技术
    """
    def __init__(self):
        pass

    def traditional_denoising(self, image, method='gaussian'):
        """
        传统去噪方法
        """
        if method == 'gaussian':
            return cv2.GaussianBlur(image, (5, 5), 0)

        elif method == 'median':
            return cv2.medianBlur(image, 5)

        elif method == 'bilateral':
            return cv2.bilateralFilter(image, 9, 75, 75)

        elif method == 'non_local_means':
            return cv2.fastNlMeansDenoising(image, None, 10, 7, 21)

        else:
            raise ValueError(f"Unknown denoising method: {method}")

    def wavelet_denoising(self, image, wavelet='db4', sigma=0.1):
        """
        小波去噪
        """
        import pywt

        # 多级小波分解
        coeffs = pywt.wavedec2(image, wavelet, level=3)

        # 估计噪声水平
        # 使用最高频小波系数估计噪声
        sigma_est = np.median(np.abs(coeffs[-1])) / 0.6745

        # 阈值处理
        threshold = sigma_est * np.sqrt(2 * np.log(image.size))

        # 软阈值
        coeffs_thresh = list(coeffs)
        coeffs_thresh[1:] = [pywt.threshold(detail, threshold, mode='soft')
                           for detail in coeffs_thresh[1:]]

        # 重建
        denoised = pywt.waverec2(coeffs_thresh, wavelet)

        return denoised

超分辨率重建

单幅图像超分辨率

python

class MedicalSuperResolution:
    """
    医学图像超分辨率
    """
    def __init__(self):
        pass

    def traditional_interpolation(self, image, scale_factor=2, method='bicubic'):
        """
        传统插值方法
        """
        if method == 'bicubic':
            h, w = image.shape
            new_h, new_w = int(h * scale_factor), int(w * scale_factor)
            return cv2.resize(image, (new_w, new_h), interpolation=cv2.INTER_CUBIC)

        elif method == 'bilinear':
            h, w = image.shape
            new_h, new_w = int(h * scale_factor), int(w * scale_factor)
            return cv2.resize(image, (new_w, new_h), interpolation=cv2.INTER_LINEAR)

        else:
            raise ValueError(f"Unknown interpolation method: {method}")

class SRCNN(nn.Module):
    """
    超分辨率卷积神经网络
    """
    def __init__(self, num_channels=1):
        super().__init__()

        # 特征提取
        self.conv1 = nn.Conv2d(num_channels, 64, kernel_size=9, padding=4)
        self.relu1 = nn.ReLU(inplace=True)

        # 非线性映射
        self.conv2 = nn.Conv2d(64, 32, kernel_size=1, padding=0)
        self.relu2 = nn.ReLU(inplace=True)

        # 重建
        self.conv3 = nn.Conv2d(32, num_channels, kernel_size=5, padding=2)

    def forward(self, x):
        x = self.relu1(self.conv1(x))
        x = self.relu2(self.conv2(x))
        x = self.conv3(x)
        return x

📏 增强效果评估指标

定量评估指标

图像质量评估

python

class ImageQualityAssessment:
    """
    图像质量评估
    """
    def __init__(self):
        pass

    def calculate_psnr(self, img1, img2, max_val=255.0):
        """
        计算峰值信噪比
        """
        mse = np.mean((img1 - img2) ** 2)
        if mse == 0:
            return float('inf')
        return 20 * np.log10(max_val / np.sqrt(mse))

    def calculate_ssim(self, img1, img2):
        """
        计算结构相似性指数
        """
        from skimage.metrics import structural_similarity as ssim
        return ssim(img1, img2, data_range=255)

    def calculate_mae(self, img1, img2):
        """
        计算平均绝对误差
        """
        return np.mean(np.abs(img1 - img2))

任务导向评估

python

class TaskOrientedEvaluation:
    """
    任务导向的增强效果评估
    """
    def __init__(self, segmentation_model=None, classification_model=None):
        self.segmentation_model = segmentation_model
        self.classification_model = classification_model

    def evaluate_segmentation_performance(self, original_images, enhanced_images, ground_truth_masks):
        """
        评估分割任务性能
        """
        if self.segmentation_model is None:
            raise ValueError("Segmentation model not provided")

        results = {
            'original': [],
            'enhanced': []
        }

        for orig_img, enh_img, gt_mask in zip(original_images, enhanced_images, ground_truth_masks):
            # 原始图像分割
            orig_pred = self.segmentation_model.predict(orig_img)
            orig_metrics = self._calculate_segmentation_metrics(orig_pred, gt_mask)

            # 增强图像分割
            enh_pred = self.segmentation_model.predict(enh_img)
            enh_metrics = self._calculate_segmentation_metrics(enh_pred, gt_mask)

            results['original'].append(orig_metrics)
            results['enhanced'].append(enh_metrics)

        # 计算平均性能提升
        avg_orig = self._average_metrics(results['original'])
        avg_enh = self._average_metrics(results['enhanced'])

        improvement = {}
        for key in avg_orig.keys():
            improvement[key] = (avg_enh[key] - avg_orig[key]) / avg_orig[key] * 100

        return {
            'original_performance': avg_orig,
            'enhanced_performance': avg_enh,
            'improvement_percentage': improvement
        }

🏥 临床应用案例分析

数据增强效果对比

不同增强策略的性能比较

python

def compare_augmentation_strategies(model, train_data, val_data, strategies, num_epochs=10):
    """
    比较不同增强策略的效果
    """
    results = {}

    for strategy_name, augmentation in strategies.items():
        print(f"\n训练策略: {strategy_name}")

        # 创建增强后的数据加载器
        augmented_train_loader = create_augmented_loader(train_data, augmentation)

        # 训练模型
        model_copy = copy.deepcopy(model)
        optimizer = optim.Adam(model_copy.parameters(), lr=0.001)

        training_history = []

        for epoch in range(num_epochs):
            model_copy.train()
            train_loss = 0.0

            for batch_idx, (data, targets) in enumerate(augmented_train_loader):
                optimizer.zero_grad()
                output = model_copy(data)
                loss = F.cross_entropy(output, targets)
                loss.backward()
                optimizer.step()

                train_loss += loss.item()

            # 验证
            val_accuracy = evaluate_model(model_copy, val_data)

            training_history.append({
                'epoch': epoch + 1,
                'train_loss': train_loss / len(augmented_train_loader),
                'val_accuracy': val_accuracy
            })

            print(f'Epoch {epoch+1}, Loss: {train_loss/len(augmented_train_loader):.4f}, '
                  f'Val Acc: {val_accuracy:.4f}')

        results[strategy_name] = training_history

    return results

图像恢复案例分析

超分辨率在医学影像中的应用

python

def super_resolution_case_study(lr_images, hr_images, model):
    """
    超分辨率案例研究
    """
    print("医学影像超分辨率案例研究")
    print("=" * 50)

    # 评估原始低分辨率图像质量
    print("\n1. 低分辨率图像质量评估:")
    for i, (lr, hr) in enumerate(zip(lr_images[:3], hr_images[:3])):
        psnr = calculate_psnr(lr, hr)
        ssim = calculate_ssim(lr, hr)
        print(f"图像 {i+1}: PSNR = {psnr:.2f}dB, SSIM = {ssim:.4f}")

    # 超分辨率重建
    print("\n2. 超分辨率重建...")
    sr_images = []
    for lr in lr_images:
        sr = model(lr.unsqueeze(0).unsqueeze(0).float())
        sr_images.append(sr.squeeze().numpy())

    # 评估超分辨率结果
    print("\n3. 超分辨率结果质量评估:")
    improvements = {'psnr': [], 'ssim': []}

    for i, (lr, sr, hr) in enumerate(zip(lr_images[:3], sr_images[:3], hr_images[:3])):
        # 超分辨率后质量
        sr_psnr = calculate_psnr(sr, hr)
        sr_ssim = calculate_ssim(sr, hr)

        # 改进量
        lr_psnr = calculate_psnr(lr, hr)
        lr_ssim = calculate_ssim(lr, hr)

        psnr_improvement = sr_psnr - lr_psnr
        ssim_improvement = sr_ssim - lr_ssim

        improvements['psnr'].append(psnr_improvement)
        improvements['ssim'].append(ssim_improvement)

        print(f"图像 {i+1}:")
        print(f"  低分辨率: PSNR = {lr_psnr:.2f}dB, SSIM = {lr_ssim:.4f}")
        print(f"  超分辨率: PSNR = {sr_psnr:.2f}dB, SSIM = {sr_ssim:.4f}")
        print(f"  改进: PSNR +{psnr_improvement:.2f}dB, SSIM +{ssim_improvement:.4f}")

    # 平均改进
    avg_psnr_improvement = np.mean(improvements['psnr'])
    avg_ssim_improvement = np.mean(improvements['ssim'])

    print(f"\n4. 平均改进:")
    print(f"PSNR改进: +{avg_psnr_improvement:.2f}dB")
    print(f"SSIM改进: +{avg_ssim_improvement:.4f}")

    return {
        'average_psnr_improvement': avg_psnr_improvement,
        'average_ssim_improvement': avg_ssim_improvement,
        'sr_images': sr_images
    }

🎯 核心要点与发展方向

1. 数据增强技术

基础增强: 几何变换、强度调整，保持解剖结构
高级增强: Mixup、CutMix、对抗增强
智能增强: AutoAugmentation、GAN生成

2. 图像恢复方法

传统方法: 滤波去噪、插值增强
深度学习: DnCNN、SRCNN、EDSR
任务导向: 基于下游任务性能优化

3. 评估指标

客观指标: PSNR、SSIM、MAE
主观评估: 医生阅片体验
任务指标: 分割/分类准确率提升

4. 临床应用指导

模态特异性: 针对不同成像设备的增强策略
数据合规: 保护患者隐私的增强方法
可解释性: 增强过程的可解释性

5. 未来发展方向

自适应增强: 根据图像内容自动选择最佳策略
跨模态增强: 利用多模态信息提升图像质量
联邦学习增强: 分布式数据增强与隐私保护

🎯 章节完成

通过本章的学习，你已经掌握了医学图像增强与恢复的核心技术。从传统的几何变换到先进的生成对抗网络，从简单的滤波去噪到复杂的深度学习超分辨率，这些技术将帮助你解决医学影像数据稀缺和质量问题，为后续的深度学习模型提供更好的数据基础。

5.4 图像增强与恢复 ​

🎨 医学图像增强基础技术 ​

📋 医学图像增强的独特挑战 ​

🧠 增强的医学约束条件 ​

🔧 不同模态的专门增强策略 ​

🎯 增强效果的评估标准 ​

🏥 通用医学图像增强实现 ​

🔧 运行方法和结果 ​

高级增强技术 ​

Mixup和CutMix ​

🤖 深度学习驱动的增强策略 ​

学习增强策略 ​

自动增强 ​

生成对抗网络(GAN)增强 ​

🔄 图像恢复与重建技术 ​

🔍 医学图像退化的根本原因 ​

🎯 常见退化类型及机制 ​

📊 退化程度的定量评估 ​

去噪和伪影去除 ​

🛠️ 去噪方法的医学适用性 ​

超分辨率重建 ​

单幅图像超分辨率 ​

📏 增强效果评估指标 ​

定量评估指标 ​

图像质量评估 ​

任务导向评估 ​

🏥 临床应用案例分析 ​

数据增强效果对比 ​

不同增强策略的性能比较 ​

图像恢复案例分析 ​

超分辨率在医学影像中的应用 ​

🎯 核心要点与发展方向 ​

1. 数据增强技术 ​

2. 图像恢复方法 ​

3. 评估指标 ​

4. 临床应用指导 ​

5. 未来发展方向 ​

5.4 图像增强与恢复

🎨 医学图像增强基础技术

📋 医学图像增强的独特挑战

🧠 增强的医学约束条件

🔧 不同模态的专门增强策略

🎯 增强效果的评估标准

🏥 通用医学图像增强实现

🔧 运行方法和结果

高级增强技术

Mixup和CutMix

🤖 深度学习驱动的增强策略

学习增强策略

自动增强

生成对抗网络(GAN)增强

🔄 图像恢复与重建技术

🔍 医学图像退化的根本原因

🎯 常见退化类型及机制

📊 退化程度的定量评估

去噪和伪影去除

🛠️ 去噪方法的医学适用性

超分辨率重建

单幅图像超分辨率

📏 增强效果评估指标

定量评估指标

图像质量评估

任务导向评估

🏥 临床应用案例分析

数据增强效果对比

不同增强策略的性能比较

图像恢复案例分析

超分辨率在医学影像中的应用

🎯 核心要点与发展方向

1. 数据增强技术

2. 图像恢复方法

3. 评估指标

4. 临床应用指导

5. 未来发展方向
