1.1.1 CT（计算机断层扫描）

"这是自伦琴发现X射线以来，放射学领域最重要的进步。" —— 1979年诺贝尔生理学或医学奖颁奖词

🎯 一个改变世界的想法

戈弗雷·豪斯菲尔德爵士（Sir Godfrey Hounsfield），CT扫描仪的发明者

1967年，英国EMI公司的工程师戈弗雷·豪斯菲尔德（Godfrey Hounsfield）正在思考一个看似简单却极具挑战性的问题：能否通过从多个角度拍摄X射线照片，然后用计算机重建出物体的三维结构？

这个想法的灵感来自于一个日常场景：想象你有一个装满不同水果的盒子，但你只能从外面看。如果你只从一个角度看，你可能只能看到最外层的水果。但如果你绕着盒子转一圈，从各个角度观察，你就能在脑海中拼凑出盒子内部的完整布局。豪斯菲尔德的天才之处在于，他想让计算机来完成这个"拼凑"的工作。

💡 EMI与音乐产业的联系

资助豪斯菲尔德研发CT的EMI公司，在1960年代是全球最大的唱片公司之一（旗下包括披头士等知名艺人）。EMI在音乐产业的成功为其提供了雄厚的财力，使公司能够支持豪斯菲尔德这样的长期研发项目。CT扫描仪的研发成本约为10万英镑，这在当时是一笔巨额投资。

从构想到现实：五年的艰苦探索

豪斯菲尔德面临两个巨大的挑战：

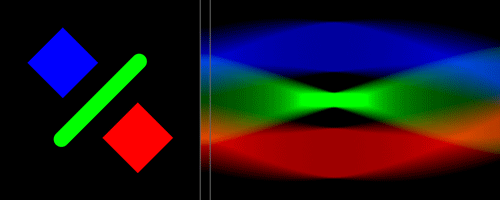

数学难题：如何从多个投影重建出原始的三维图像？幸运的是，奥地利数学家约翰·拉东（Johann Radon）在1917年就提出了相关的数学理论——拉东变换（Radon Transform）。这个理论在当时被认为只是纯数学研究，没有人想到它会在半个世纪后成为CT技术的数学基础。
计算挑战：在1960年代，计算机的运算能力极其有限。第一台CT扫描仪需要5分钟来采集数据，然后用2.5小时来重建一张图像！今天，同样的任务只需要几秒钟。

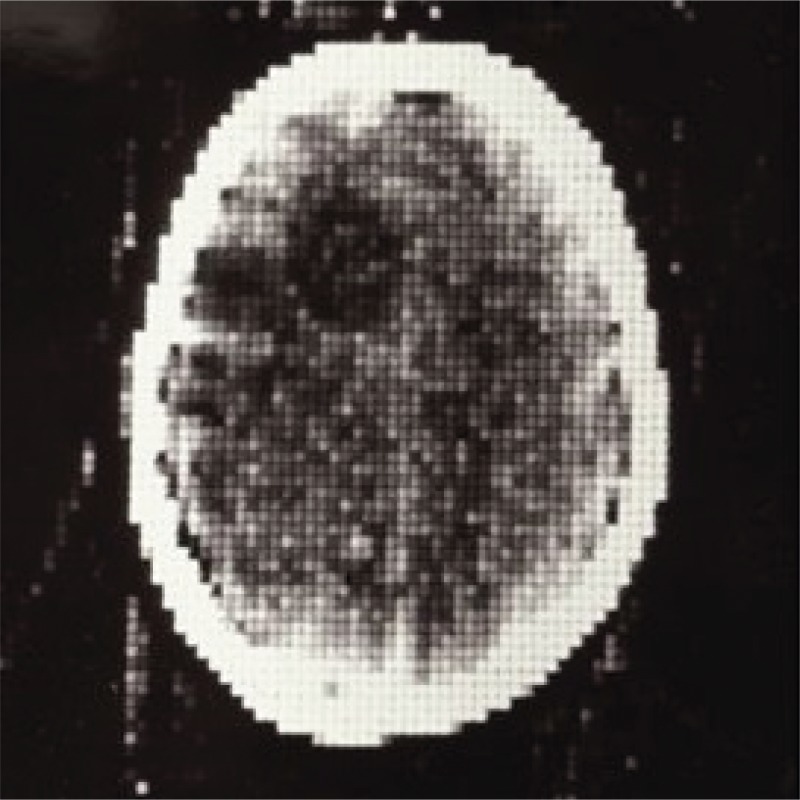

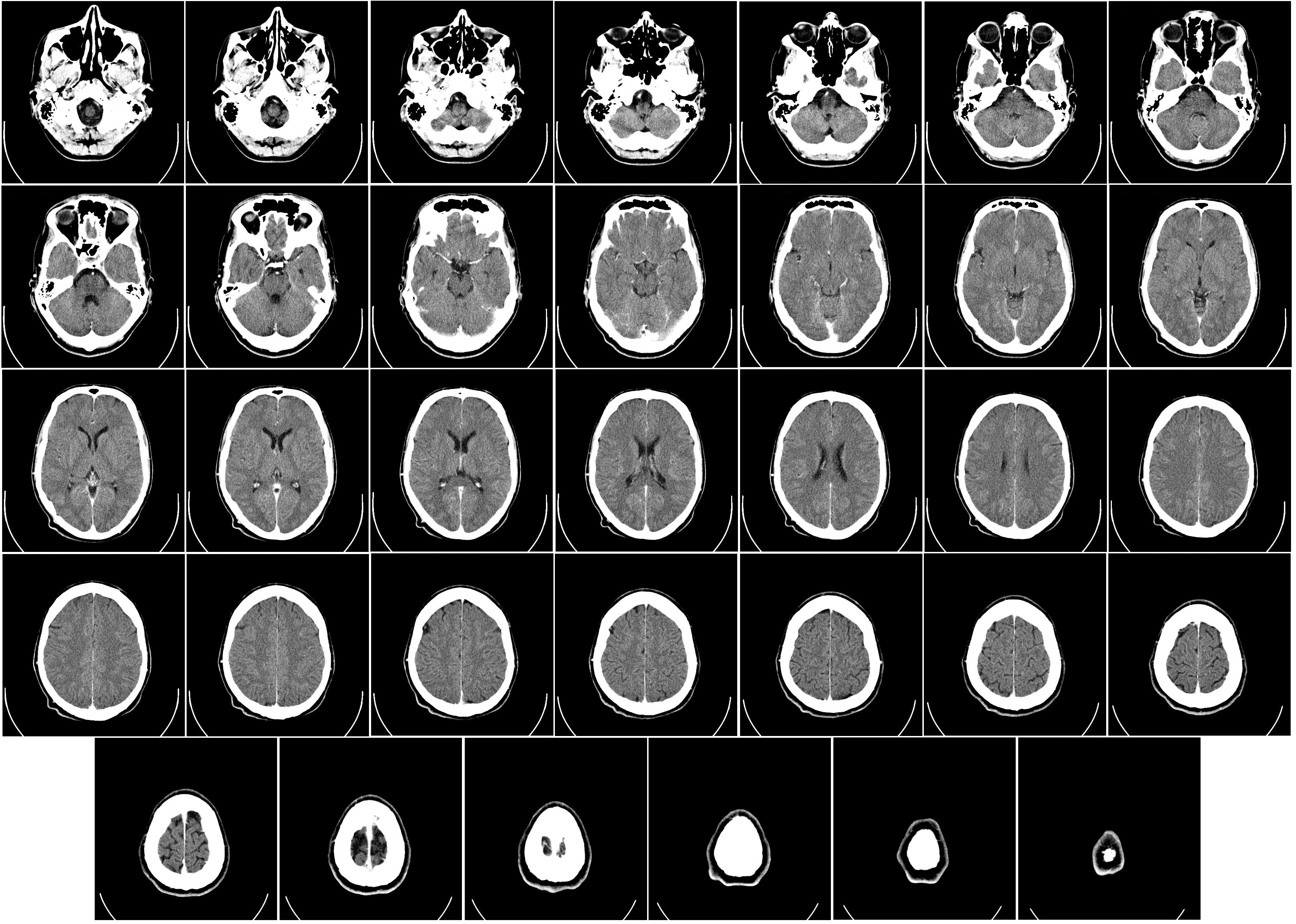

1971年10月1日，世界上第一台临床CT扫描仪在伦敦阿特金森·莫利医院（Atkinson Morley Hospital）安装完成。第一位接受CT扫描的患者是一位疑似脑肿瘤的女性。当医生们看到清晰显示的脑部结构和肿瘤位置时，所有人都被震撼了——这是人类历史上第一次在不开颅的情况下，清晰地看到大脑的内部结构。

🏆 诺贝尔奖的荣耀

1979年，豪斯菲尔德与南非物理学家艾伦·科马克（Allan Cormack）共同获得诺贝尔生理学或医学奖。科马克在1960年代独立发展了CT重建的数学理论，但由于缺乏工程实现，他的工作在当时并未受到重视。豪斯菲尔德的工程天才与科马克的数学理论相结合，共同开创了CT时代。

🔬 CT是如何"看穿"人体的？

X射线衰减：CT成像的物理基础

当X射线穿过人体时，会被不同组织以不同程度吸收（衰减）。这种衰减遵循Beer-Lambert定律的简化形式：

I = I_{0} \cdot e^{- μ x}

其中：

$I_{0}$ 是入射X射线的强度
$I$ 是穿过组织后的X射线强度
$μ$ 是组织的线性衰减系数（不同组织有不同的值）
$x$ 是X射线穿过组织的厚度

用通俗的话说：X射线就像是一束光，穿过不同的材料时会被"削弱"不同的程度。骨骼密度高，会大量吸收X射线，所以穿过后的X射线很弱；而空气几乎不吸收X射线，所以穿过后的X射线强度几乎不变。

⚠️ 传统X-ray的局限

传统X射线照片的问题在于，它把所有深度的信息都压缩到一张平面上。就像把一本厚厚的书压扁后拍照——你能看到所有的文字，但它们全部重叠在一起，难以辨认每一页的内容。一个小的肺部结节可能被肋骨遮挡，一个早期的肿瘤可能淹没在周围组织的重叠影像中。

断层成像：一层一层地"切开"人体

CT的革命性突破在于断层成像（Tomography）——它不是拍摄整个身体的投影，而是一层一层地扫描，每一层都是一个横断面（就像切面包一样）。

CT的基本工作流程：

多角度投影：X射线管和探测器围绕患者旋转，从数百个不同角度拍摄X射线"照片"（投影）
测量衰减：每个角度都测量X射线穿过身体后的强度变化
计算机重建：利用数学算法（如滤波反投影），从这些投影数据中重建出横断面图像
三维成像：将多个横断面堆叠起来，就得到了三维的体数据

CT扫描原理示意图 CT扫描原理：X射线源和探测器围绕被扫描对象旋转，从多个角度采集投影数据

💡 一个形象的比喻

想象你要猜测一个不透明盒子里装了什么。如果你只能从一个方向用手电筒照射，看到的影子信息非常有限。但如果你绕着盒子转一圈，从360度的各个角度照射，记录下每个角度的影子，然后用数学方法"反推"，你就能重建出盒子内部的三维结构。CT正是这样工作的，只不过用的是X射线而不是手电筒。

Hounsfield单位（HU）：CT的"语言"

为了量化不同组织对X射线的衰减程度，豪斯菲尔德提出了一个标准化的刻度——Hounsfield单位（Hounsfield Unit, HU）。

HU的定义：

H U = 1000 \times \frac{μ_{t i s s u e} - μ_{w a t e r}}{μ_{w a t e r} - μ_{a i r}}

这个公式看起来复杂，但其实很巧妙：

水的HU值被定义为0（作为参考点）
空气的HU值被定义为-1000
致密骨的HU值约为+1000

常见组织的HU值范围：

组织类型	HU值范围	临床意义
空气	-1000	肺部、气道
脂肪	-120 ~ -90	皮下脂肪、腹腔脂肪
水	0	参考标准
血液	+30 ~ +45	血管、出血
肌肉	+10 ~ +40	软组织
灰质	+37 ~ +45	脑组织
白质	+20 ~ +30	脑组织
肝脏	+40 ~ +60	实质器官
骨骼	+700 ~ +3000	骨质密度评估
金属植入物	> +3000	会产生伪影

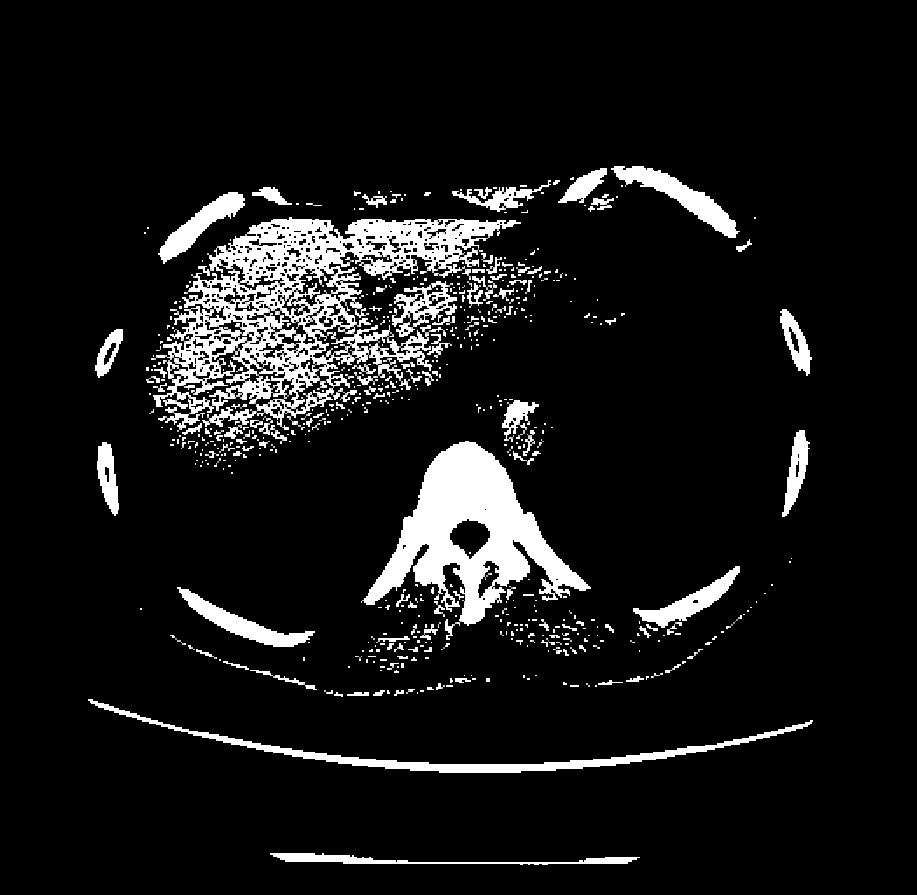

🎨 窗宽窗位：CT图像的"调色板"

由于人眼只能分辨约20-30个灰度级别，而CT的HU值范围从-1000到+3000，我们需要选择一个"窗口"来显示感兴趣的组织。例如：

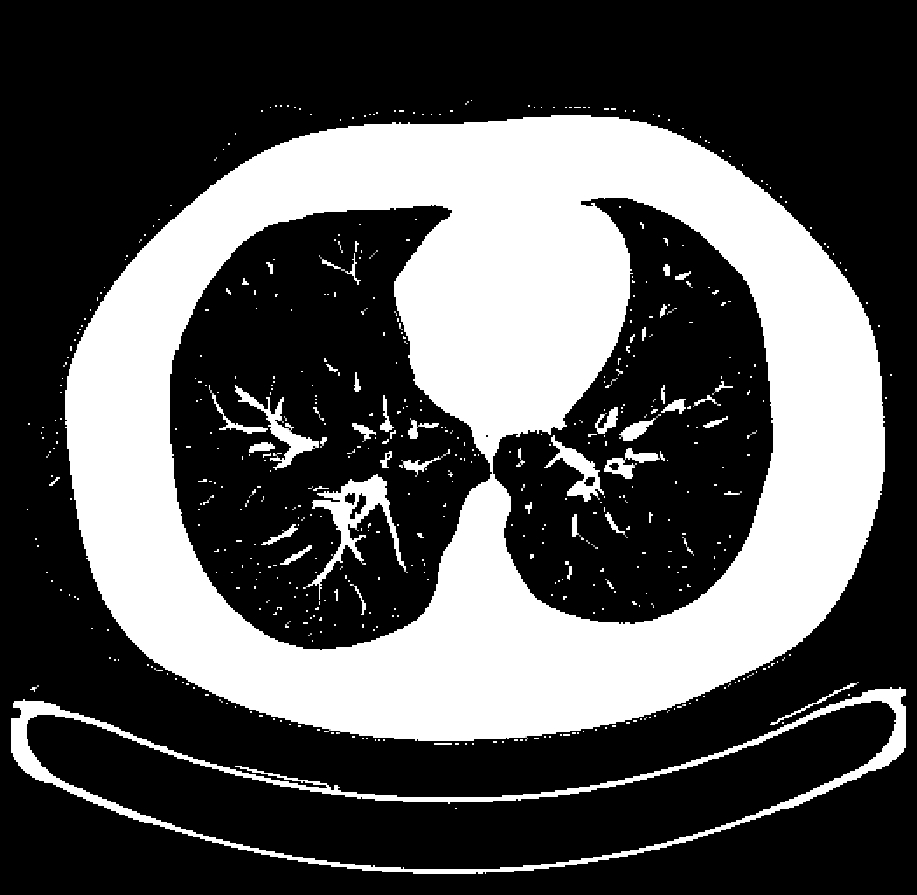

肺窗（窗宽1500，窗位-600）：适合观察肺部结构

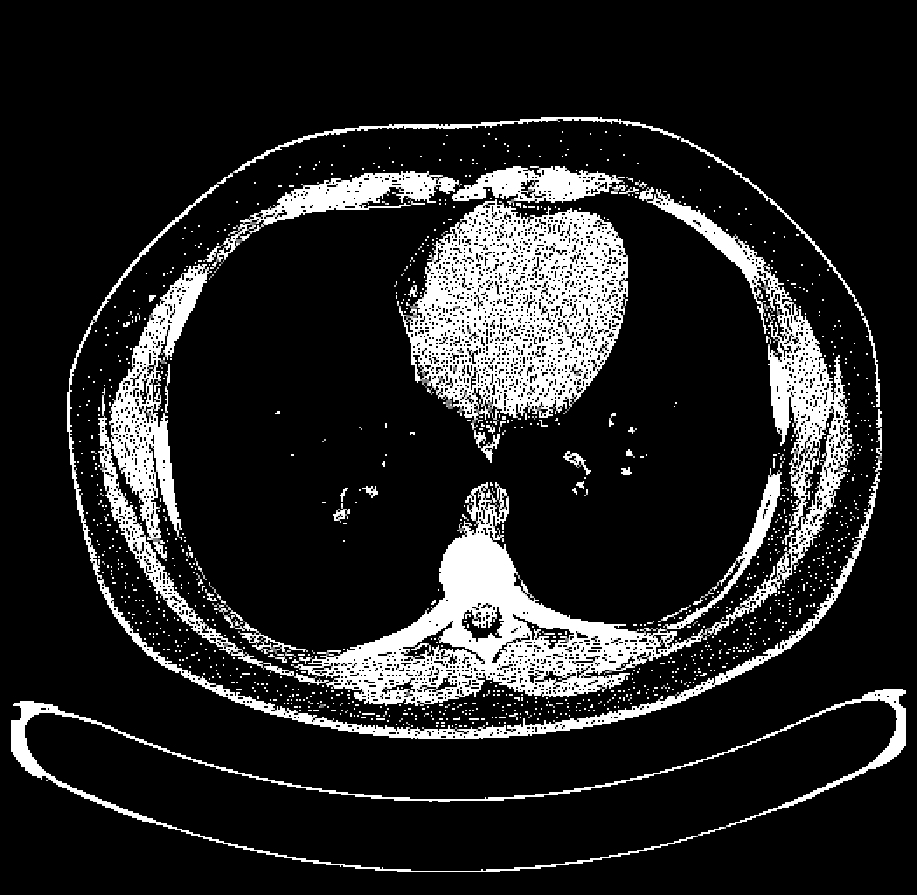

纵隔窗（窗宽350，窗位50）：适合观察心脏、血管
骨窗（窗宽2000，窗位300）：适合观察骨骼这就像是用不同的"滤镜"来突出不同的组织结构。

📈 CT技术的演进：从5分钟到亚秒级

CT技术自1971年诞生以来，经历了多次革命性的升级。每一代CT的进步都极大地扩展了临床应用范围，提高了诊断能力。

第一代CT（1971-1975）：平移-旋转式

技术特点：

单探测器：只有一个X射线管和一个探测器
扫描方式：X射线管和探测器一起平移扫描一条线，然后旋转1度，再平移扫描下一条线
扫描时间：5-7分钟/层（180次平移 × 180个角度）
图像矩阵：80×80像素

临床应用：

仅限于头部扫描（因为患者需要保持静止很长时间）
主要用于脑肿瘤、脑出血的诊断

⏱️ 漫长的等待

想象一下，患者需要在扫描床上保持完全静止5分钟以上，任何轻微的移动都会导致图像模糊。这对于急诊患者或儿童来说几乎是不可能的任务。

第二代CT（1975-1980）：扇形束扫描

技术改进：

多探测器阵列：3-30个探测器排成一排
扇形束X射线：X射线束呈扇形，可以同时照射多个探测器
扫描时间：20-60秒/层（大幅缩短！）

临床意义：

扫描时间的缩短使得身体扫描成为可能
患者的舒适度大幅提升

第三代CT（1980-1990）：旋转-旋转式

技术突破：

大型探测器阵列：数百个探测器排成弧形
同步旋转：X射线管和探测器阵列一起绕患者旋转
扫描时间：2-10秒/层
图像质量：分辨率提升到512×512像素

临床应用扩展：

胸部、腹部、盆腔扫描成为常规检查
可以进行动态增强扫描（注射造影剂后连续扫描）

🚀 速度的飞跃

从第一代的5分钟到第三代的几秒钟，扫描速度提升了近100倍！这使得CT从"实验室设备"真正成为"临床常规工具"。

第四代CT（1980年代）：固定探测器环

设计理念：

固定探测器环：360度的完整探测器环固定不动
旋转X射线管：只有X射线管绕患者旋转
优势：理论上可以减少环形伪影

实际情况：

由于成本高、维护复杂，第四代CT并未成为主流
第三代CT通过算法改进解决了环形伪影问题，最终占据了市场

螺旋CT / 滑环CT（1990年代）：连续扫描的革命

革命性创新：

滑环技术：X射线管和探测器可以连续旋转（不需要回转）
连续扫描：患者床连续移动，X射线管连续旋转，扫描轨迹呈螺旋形
三维成像：可以获得真正的三维体数据，而不是一层层的二维切片

临床意义：

扫描时间大幅缩短：整个胸部或腹部只需20-30秒
减少呼吸伪影：患者只需屏住一次呼吸
三维重建：可以进行多平面重建（MPR）、最大密度投影（MIP）、容积再现（VR）

螺旋CT扫描轨迹示意图：X射线源连续旋转，患者床同时移动，形成螺旋形扫描路径

🌀 为什么叫"螺旋"CT？

想象一下，X射线管绕着患者旋转，同时患者床匀速移动。从X射线管的视角看，它的运动轨迹就像一个螺旋线（或弹簧）。这就是"螺旋CT"（Helical CT或Spiral CT）名称的由来。

多排螺旋CT（MSCT，2000年代）：速度与分辨率的双重提升

技术进步：

多排探测器：从单排发展到4排、16排、64排、128排、320排
更快的扫描速度：320排CT可以在一次心跳内完成整个心脏的扫描
更高的分辨率：亚毫米级的空间分辨率

各代MSCT的里程碑：

年份	排数	扫描时间（全胸）	临床突破
1998	4排	~20秒	心脏成像初步可行
2002	16排	~10秒	冠状动脉成像
2004	64排	~5秒	心脏成像成为常规
2007	128排	~3秒	全身创伤扫描
2007	320排	<1秒	单次心跳心脏成像

💓 心脏成像的挑战

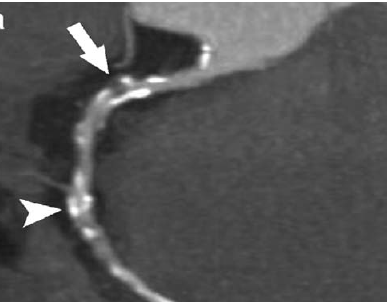

心脏是一个不停跳动的器官，传统CT很难获得清晰的心脏图像。64排及以上的MSCT具有足够高的时间分辨率（~100ms），可以在心脏舒张期的短暂"静止"时刻完成扫描，从而获得清晰的冠状动脉图像。这使得CT冠状动脉造影（CTCA）成为一种无创的心脏检查方法。

双源CT与双能CT（2010年代）：从结构到功能

双源CT（Dual-Source CT, DSCT）：

两套X射线管和探测器系统：以90度角安装在同一个机架上
超高时间分辨率：~75ms（是单源CT的两倍）
临床优势：
- 心脏成像质量进一步提升，无需使用β受体阻滞剂降低心率
- 适合心率不齐的患者

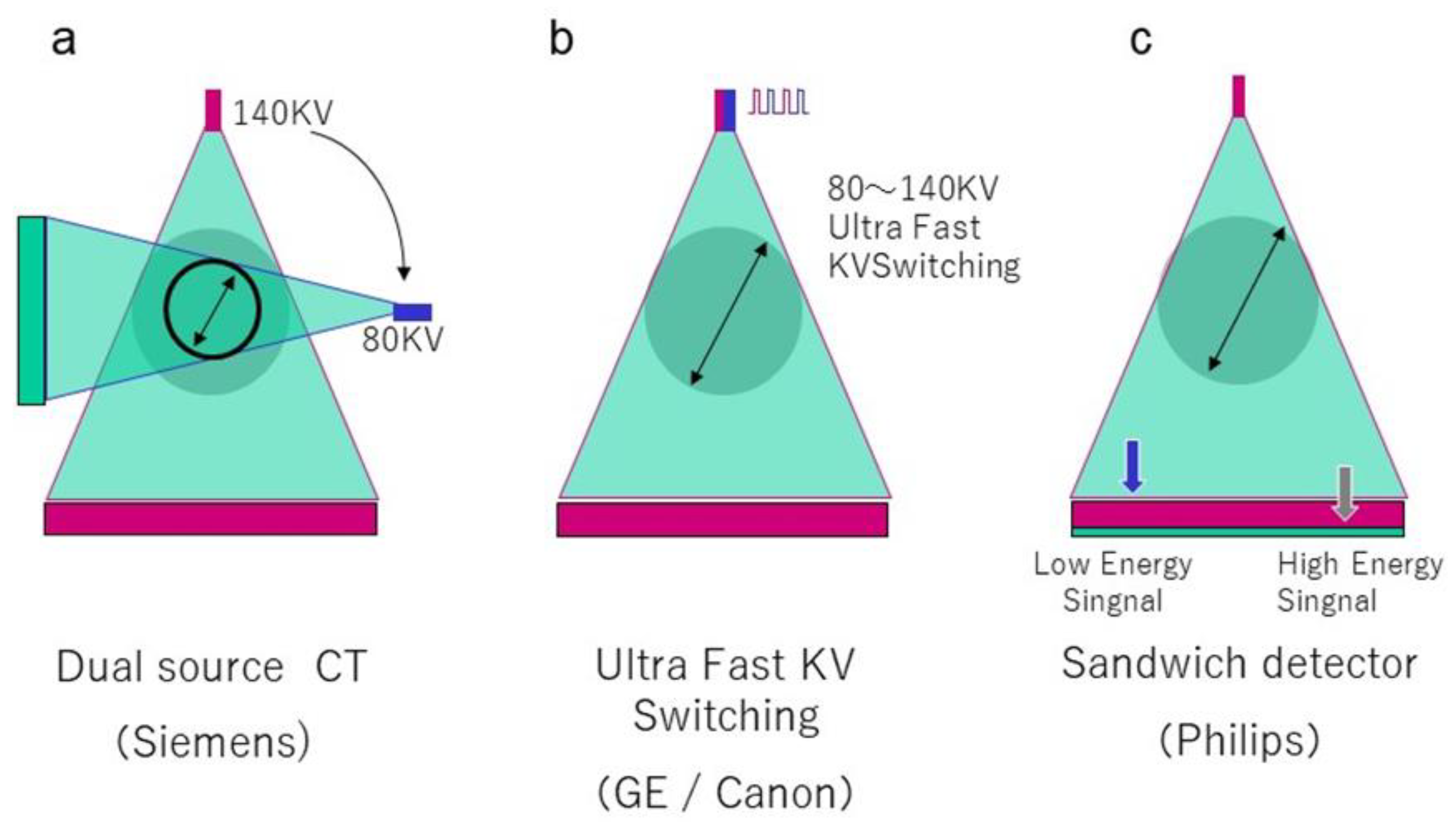

双能CT（Dual-Energy CT, DECT）：

两种不同能量的X射线：低能（80kV）和高能（140kV）
物质分离能力：不同物质对不同能量X射线的衰减特性不同
临床应用：
- 尿酸结石与非尿酸结石的鉴别：痛风诊断的利器
- 碘对比剂的定量分析：评估肿瘤血供
- 虚拟平扫：从增强扫描中"减去"碘对比剂，减少辐射剂量
- 虚拟单能图像：减少金属伪影和射束硬化伪影

🎨 双能CT的"魔法"

想象你有两张照片，一张用红光拍摄，一张用蓝光拍摄。某些物体在红光下很亮，在蓝光下很暗；而另一些物体则相反。通过比较这两张照片，你可以区分出不同的物体。双能CT正是利用这个原理，通过比较低能和高能X射线的衰减差异，来区分不同的物质（如碘、钙、尿酸等）。

光子计数CT（2020年代）：下一代CT技术

技术革新：

光子计数探测器：直接计数每个X射线光子，而不是测量总能量
能量分辨能力：可以同时获得多个能量级别的图像（不仅仅是两个）
优势：
- 更高的空间分辨率：可达0.2mm（传统CT约0.5mm）
- 更低的辐射剂量：减少40-50%
- 更好的对比度分辨率：软组织细节更清晰
- 消除电子噪声：图像质量更高

临床前景：

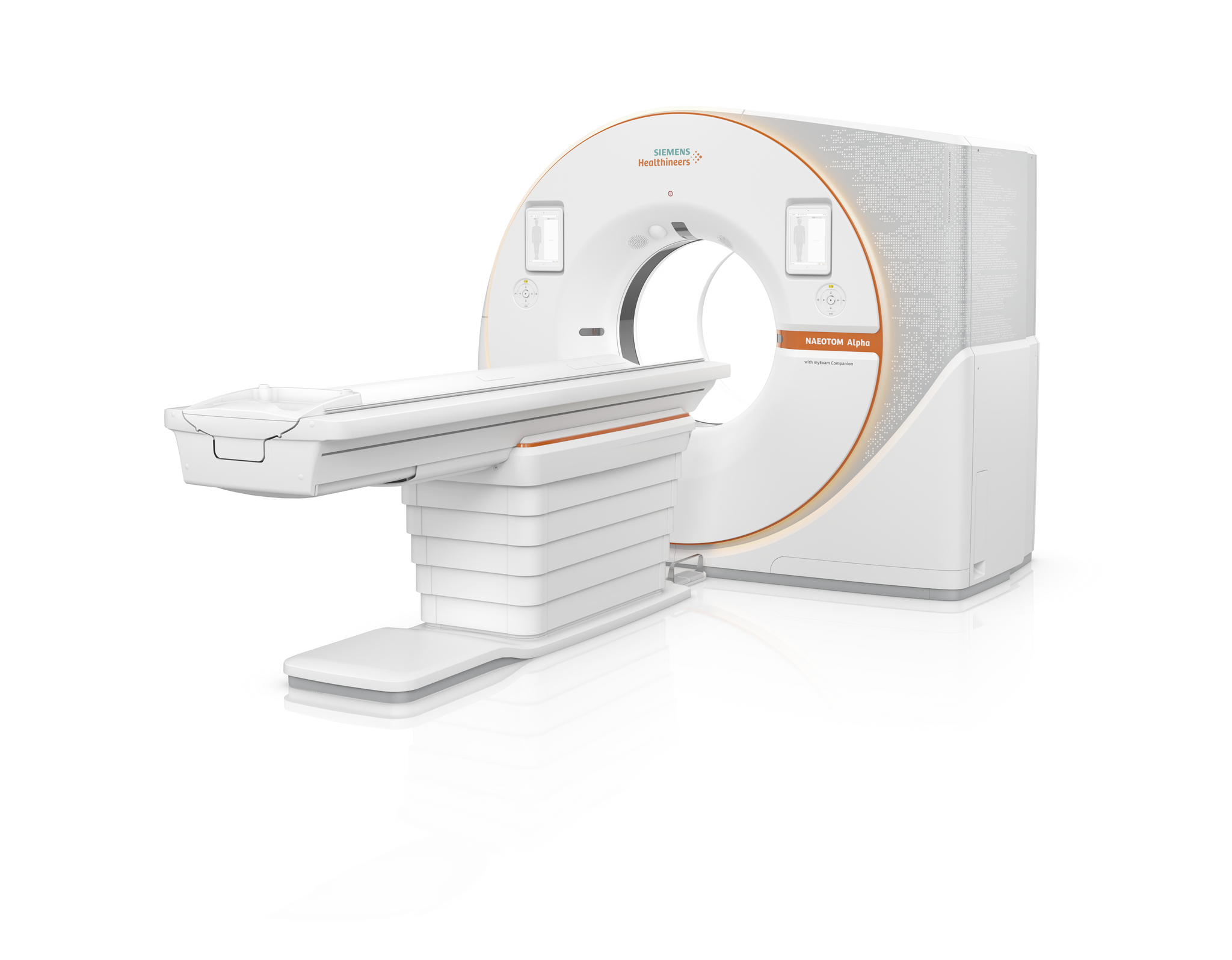

2021年，西门子推出首台临床光子计数CT（NAEOTOM Alpha）
预计将成为未来10-20年CT技术的主流方向

🔬 从"模拟"到"数字"

传统CT探测器就像一个水桶，测量的是"接了多少水"（总能量）。光子计数探测器则像一个精密的计数器，能够数清"落下了多少滴水"（光子数量），并且还能分辨每滴水的"大小"（能量）。这种从"模拟"到"数字"的转变，带来了质的飞跃。

📊 CT技术演进总览

让我们用一张表格来总结CT技术50年来的演进：

代次	年代	扫描方式	扫描时间	空间分辨率	关键突破	临床意义
第一代	1971-1975	平移-旋转	5-7分钟/层	3mm	首次实现断层成像	脑部成像
第二代	1975-1980	扇形束	20-60秒/层	1.5mm	多探测器	身体扫描可行
第三代	1980-1990	旋转-旋转	2-10秒/层	1mm	大型探测器阵列	成为常规检查
第四代	1980年代	固定探测器环	2-10秒/层	1mm	固定探测器	未成主流
螺旋CT	1990年代	连续旋转	20-30秒/器官	1mm	三维成像	三维重建
4-16排	1998-2002	多排螺旋	10-20秒/器官	0.6mm	多排探测器	心脏成像初步
64排	2004-2010	多排螺旋	5-10秒/器官	0.5mm	高时间分辨率	冠脉成像常规
128-320排	2007-2015	多排螺旋	<5秒/器官	0.5mm	超快速扫描	单次心跳成像
双源/双能	2006-至今	双源系统	<5秒/器官	0.5mm	功能成像	物质分离
光子计数	2021-未来	光子计数	<5秒/器官	0.2mm	能量分辨	超高分辨率

🎯 CT技术演进的临床意义

CT技术的每一次进步，都极大地扩展了临床诊断的能力：

演进维度	早期CT（1970-1990s）	现代CT（2000s-至今）	临床意义
图像质量	能看到脑肿瘤的存在	能看到更微小的病变，区分组织成分	从"看得见"到"看得清"，早期诊断能力大幅提升
扫描对象	只能扫描静止的器官（脑、肝）	可以扫描快速运动的器官（心脏、心律不齐）	从"静态器官"到"动态器官"，心脏成像成为可能
诊断能力	只能看到解剖结构（"长什么样"）	可以评估功能和代谢（"功能如何"、"是什么成分"）	从"形态诊断"到"功能诊断"，提供更全面的信息
辐射剂量	辐射剂量较高，限制应用范围	通过迭代重建和光子计数技术降低50-70%	从"高辐射"到"低剂量"，使CT筛查成为可能

☢️ 辐射剂量的考量

尽管CT的辐射剂量已经大幅降低，但仍需谨慎使用。一次胸部CT的辐射剂量约为7mSv，相当于2-3年的自然本底辐射。因此，CT检查应遵循"ALARA原则"（As Low As Reasonably Achievable，尽可能低），在保证诊断质量的前提下，尽量降低辐射剂量。

🔑 关键要点总结

CT的本质：通过多角度X射线投影，利用计算机重建出人体横断面图像，实现"一层一层看"的断层成像。
Hounsfield单位：CT图像的"语言"，以水为0，空气为-1000，骨骼为+1000，不同组织有不同的HU值范围。
技术演进：从第一代的5分钟/层到现代的亚秒级全器官扫描，CT技术经历了50年的持续进步。
临床应用扩展：从最初的脑部成像，到全身各器官成像，再到心脏成像和功能成像，CT的应用范围不断扩大。
未来方向：光子计数CT代表了下一代技术，将带来更高的分辨率、更低的辐射剂量和更强的物质分离能力。

💡 下一步学习

现在你已经了解了CT的基本原理和技术演进。在第3章中，我们将深入探讨CT图像重建的数学原理，包括拉东变换、滤波反投影算法等核心技术。在第2章中，我们将学习CT原始数据的预处理方法，包括射束硬化校正、金属伪影抑制等实用技术。
