1.2 傅里叶变换与频谱分析

核心问题： 傅里叶变换是什么？为什么它这么重要？

在线 Notebook

对应的交互式版本可在 Google Colab 打开，统一使用方式见 第0章说明。

---

傅里叶变换的直观理解

核心思想

很多信号都可以分解为不同频率正弦波的叠加。

$$x(t)=\sum _k{A}_k\sin (2\pi f_{k}t+{\varphi }_k)$$

其中：

• $A_k$：第k个正弦波的幅度
• $f_k$：第k个正弦波的频率
• ${\varphi }_k$：第k个正弦波的相位

为什么这很重要

1. 分解复杂信号：把复杂信号分解成简单的正弦波
2. 找出规律：看哪些频率成分强，哪些弱
3. 滤波：去掉不想要的频率成分

---

---

复数基础回顾

重要提示： 傅里叶变换使用复指数 $e^{-j2\pi ft}$。如果你对复数不熟悉，请先阅读 附录A.3 复数基础。

关键概念：

• 欧拉公式：$e^{j\theta }=\cos \theta +j\sin \theta$
• 复指数 $e^{j2\pi ft}$ 同时编码了信号的幅度和相位
• 傅里叶变换的结果 $X(f)$ 是复数，包含幅度和相位信息

数学表达

连续傅里叶变换（CFT）

正变换：

$$X(f)={\int }_{-\mathrm{\infty }}^{\mathrm{\infty }}x(t)e^{-j2\pi ft}dt$$

逆变换：

$$x(t)={\int }_{-\mathrm{\infty }}^{\mathrm{\infty }}X(f)e^{j2\pi ft}df$$

离散傅里叶变换（DFT）

正变换：

$$X[k]=\sum _{n=0}^{N-1}x[n]e^{-j2\pi kn/N}$$

逆变换：

$$x[n]=\frac{1}{N}\sum _{k=0}^{N-1}X[k]e^{j2\pi kn/N}$$

快速傅里叶变换（FFT）

问题： DFT的计算复杂度是 $O(N^2)$，对大信号很慢。

解决方案： FFT算法，复杂度降低到 $O(N\log N)$。

实际应用： 工程实现通常用FFT来快速计算DFT。

---

频谱分析

幅度谱（Magnitude Spectrum）

$$|X[k]|=\sqrt{\text{Re}(X[k]{)}^2+\text{Im}(X[k]{)}^2}$$

含义： 每个频率成分的强度。

相位谱（Phase Spectrum）

$$\mathrm{\angle }X[k]=\mathrm{atan}2(\text{Im}(X[k]),\text{Re}(X[k]))$$

含义： 每个频率成分的相位。

功率谱（Power Spectrum）

$$P[k]=|X[k]{|}^2$$

含义： 每个频率成分的功率（能量）。

---

重要性质

1. 线性性

$$\mathcal{F}(ax+by)=a\mathcal{F}(x)+b\mathcal{F}(y)$$

2. 时移性

$$\mathcal{F}(x(t-t_0))=e^{-j2\pi f{t}_0}X(f)$$

含义： 时间延迟只改变相位，不改变幅度。

3. 频移性

$$\mathcal{F}(x(t)e^{j2\pi f_{0}t})=X(f-f_0)$$

含义： 乘以复指数相当于频率平移。

4. 卷积定理

$$\mathcal{F}(x\ast h)=\mathcal{F}(x)\cdot \mathcal{F}(h)$$

含义： 时域卷积 = 频域乘法。

应用： 用FFT快速计算卷积。

---

采样定理（Nyquist定理）

问题

连续信号如何用离散样本表示？

答案

对于带限信号，采样频率至少需要达到最高频率的 2 倍。

$$f_s\ge 2f_{max}$$

为什么

如果采样频率太低，高频成分会被混叠（aliasing）到低频。

例子

原始信号：最高频率 10 kHz
采样频率：20 kHz（满足Nyquist定理）
结果：在理想低通重建等条件下可以恢复原信号

采样频率：15 kHz（不满足）
结果：高频成分混叠，无法重建

---

实际应用

音频处理

• CD音质：采样频率44.1 kHz（人耳最高听觉频率约20 kHz）
• 电话：采样频率8 kHz（人声主要在0-4 kHz）

图像处理

• 图像压缩：用FFT找出重要的频率成分，丢弃不重要的
• 图像增强：在频域调整，然后逆变换回时域

这里可以把一维傅里叶变换的思想推广到二维：对于图像，频率不再只沿时间轴变化，而是沿水平和垂直两个空间方向变化，因此二维傅里叶变换描述的是空间频率。进一步地，视频、体数据、阵列观测等更高维信号也可以用同样的思路分解，只是分析的轴从“时间”扩展到了“空间、时间、视角”或其他维度。

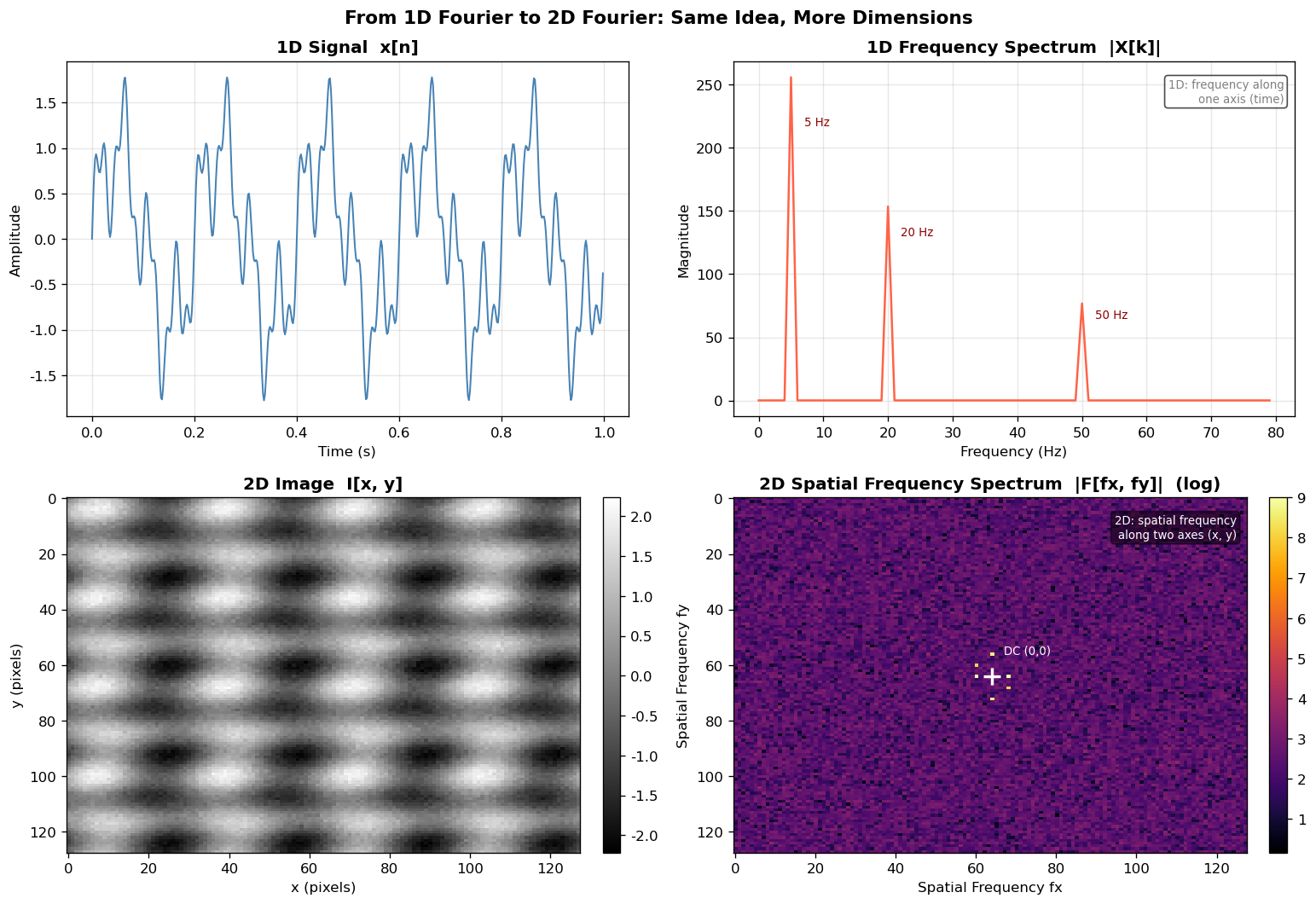

图1.2b：从一维到二维傅里叶变换。上行：一维信号及其频谱，频率沿时间轴分布；下行：二维图像及其空间频率谱，频率沿水平和垂直两个空间方向分布。中心亮点为直流分量（DC），周围的亮斑对应图像中的主要空间频率成分。

代码文件： code/ch01_dsp/fourier_2d.py
运行方式： python code/ch01_dsp/fourier_2d.py

通信系统

• 调制：把信息信号转换到高频
• 解调：从高频信号中提取信息

---

本节小结

傅里叶变换的核心，是把复杂信号拆成一组可解释的频率成分。 它让我们从“时域里看到什么”转向“结构由哪些频率组成”，也为后面的位置编码、RoPE 和上下文窗口理解提供了统一视角。

---

与 LLM 的联系

下面的对照是理解桥梁，不是严格的数学等价。它的作用，是把“频率分解”的直觉迁移到现代 LLM 的表示和建模机制上。

位置编码：用不同频率表示位置

1. 位置编码的数学原理

   • 傅里叶变换：用正弦波分解信号
   • 位置编码：用正弦波编码位置
   • 两者都在用周期结构表示序列中的位置信息

2. Sinusoidal 位置编码

   PE(pos, 2i) = sin(pos / 10000^(2i/d_model))
   PE(pos, 2i+1) = cos(pos / 10000^(2i/d_model))

   • 用不同频率的正弦波编码不同位置信息
   • 这是一种把结构信息编码进向量表示的做法

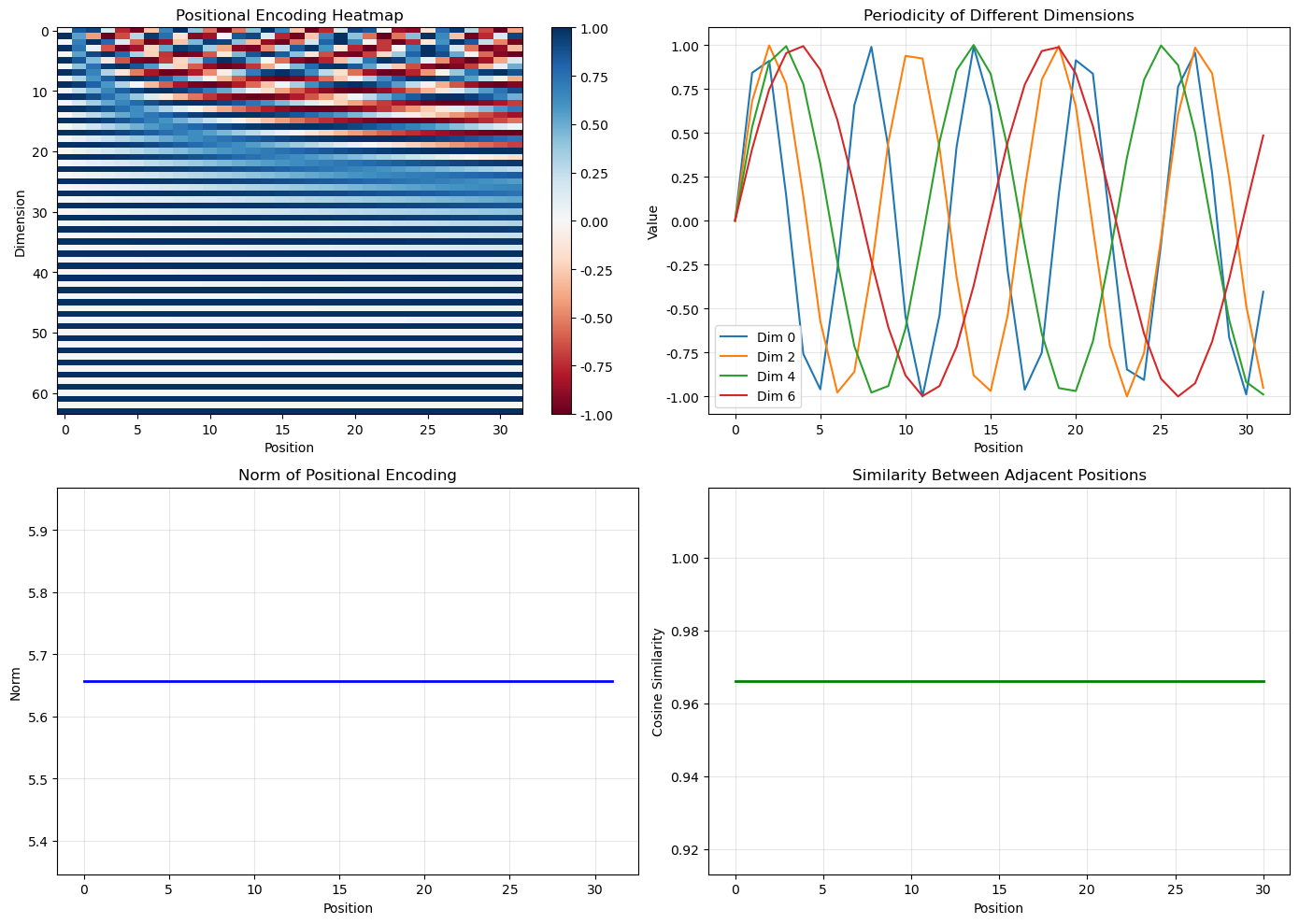

图1.2c：Transformer 位置编码矩阵可视化。不同频率的正弦/余弦波在不同维度上编码位置信息，与傅里叶变换用不同频率分解信号的思想一致。

代码文件： code/ch01_dsp/positional_encoding.py
运行方式： python code/ch01_dsp/positional_encoding.py

启示： 位置信息可以通过周期结构注入到序列表示中。

RoPE：把位置信息写进复数旋转

1. 复数旋转的数学基础

   • 傅里叶变换使用复指数：$e^{j2\pi ft}$
   • RoPE 使用复数旋转编码位置
   • 两者都利用了复数旋转的结构性表达

2. RoPE 的优势

   • 更自然地表达相对位置
   • 外推性较好，可处理更长序列
   • 在现代 LLM 中广泛使用

启示： 位置编码的关键，是把相对位移编码成可计算的几何关系。

频域分析：对应到注意力和多头建模

1. 注意力权重可类比为关系谱

   • 傅里叶变换：分解信号的频率成分
   • 注意力机制：分解 Token 之间的关系
   • 两者都在做“分解 + 加权汇总”

2. 多头注意力可类比为多视角分析

   • 傅里叶变换：用多个频率分析信号
   • 多头注意力：用多个“注意力头”分析 Token 关系
   • 两者都强调从多个角度观察同一对象

启示： 多头注意力可以理解为在不同子空间里并行观察关系结构。

卷积定理：对应到局部注意力和效率优化

1. 时域卷积 = 频域乘法

   • DSP 中的卷积定理：时域卷积可以转成频域乘法
   • LLM 中的注意力：可以看作一种更一般的关系加权
   • 两者都体现了在变换域里重写计算的思路

2. 局部注意力

   • 类似 DSP 中的窗函数
   • 通过限制范围换取效率
   • 在长序列 LLM 中很常见

启示： 结构约束用于平衡信息保留和计算成本。

采样定理：对应到 Token 密度和上下文窗口

1. Token 采样与信息保留

   • DSP 中采样频率决定能保留的最高频率
   • LLM 中 Token 数量决定能保留的最长依赖
   • 两者都在讨论“信息密度”的上限

2. 上下文窗口的限制

   • 类似采样定理中的带宽约束
   • 决定模型能看到多长的历史
   • 也是长上下文扩展的核心瓶颈之一

启示： 上下文窗口需要和计算成本、信息密度一起看。

频率分解：对应到全局语义和局部细节

1. 低频信息可类比为全局趋势

   • DSP 中的低频：整体趋势
   • LLM 中的全局信息：主题和语义主线

2. 高频信息可类比为局部变化

   • DSP 中的高频：细节变化
   • LLM 中的局部信息：词汇和语法细节

3. 多尺度分析

   • DSP 中的小波变换：多尺度分析
   • LLM 中的多层 Transformer：逐层抽象特征

启示： 从粗到细的分层建模，是信号处理和 LLM 表征学习共同的思路。

---

下一节： 1.3 滤波器与卷积
