1.4 时频分析

核心问题： 如何同时看到信号的时间和频率信息？

在线 Notebook

对应的交互式版本可在 Google Colab 打开，统一使用方式见 第0章说明。

---

问题：时域和频域的权衡

傅里叶变换的局限

傅里叶变换告诉我们信号包含哪些频率，但不告诉我们这些频率什么时候出现。

例子：

信号1：10 Hz正弦波（全程）
信号2：前5秒是10 Hz，后5秒是20 Hz

频域看起来不同，但如果只看频谱，
我们看不出频率是什么时候变化的。

不确定性原理

时间分辨率和频率分辨率不能同时很高。

• 窗口很小 → 时间分辨率高，频率分辨率低
• 窗口很大 → 频率分辨率高，时间分辨率低

这是信号处理的基本限制，不是算法问题。

---

短时傅里叶变换（STFT）

思想

把信号分成小段，对每段做傅里叶变换。

数学表达

$$X(t,f)=\int x(\tau )w(t-\tau )e^{-j2\pi f\tau }d\tau$$

其中：

• $x(\tau )$：原始信号
• $w(t)$：窗函数（决定每段的长度）
• $t$：时间
• $f$：频率

步骤

1. 选择窗函数（如Hann窗）
2. 把信号分成重叠的小段
3. 对每段做FFT
4. 把结果排列成时频图

窗函数的选择

常见窗函数：

• Hann窗：平衡的时频分辨率
• Hamming窗：类似Hann，但边界不为0
• Blackman窗：更好的频率分辨率，但时间分辨率差

---

时频图（Spectrogram）

什么是时频图

一个二维图像，显示信号在不同时刻的频率成分。

• 横轴：时间
• 纵轴：频率
• 颜色深度：幅度大小

例子

下图展示了同一段音乐信号的三种视角：时域波形、频谱（FFT）和时频图（语谱图）。

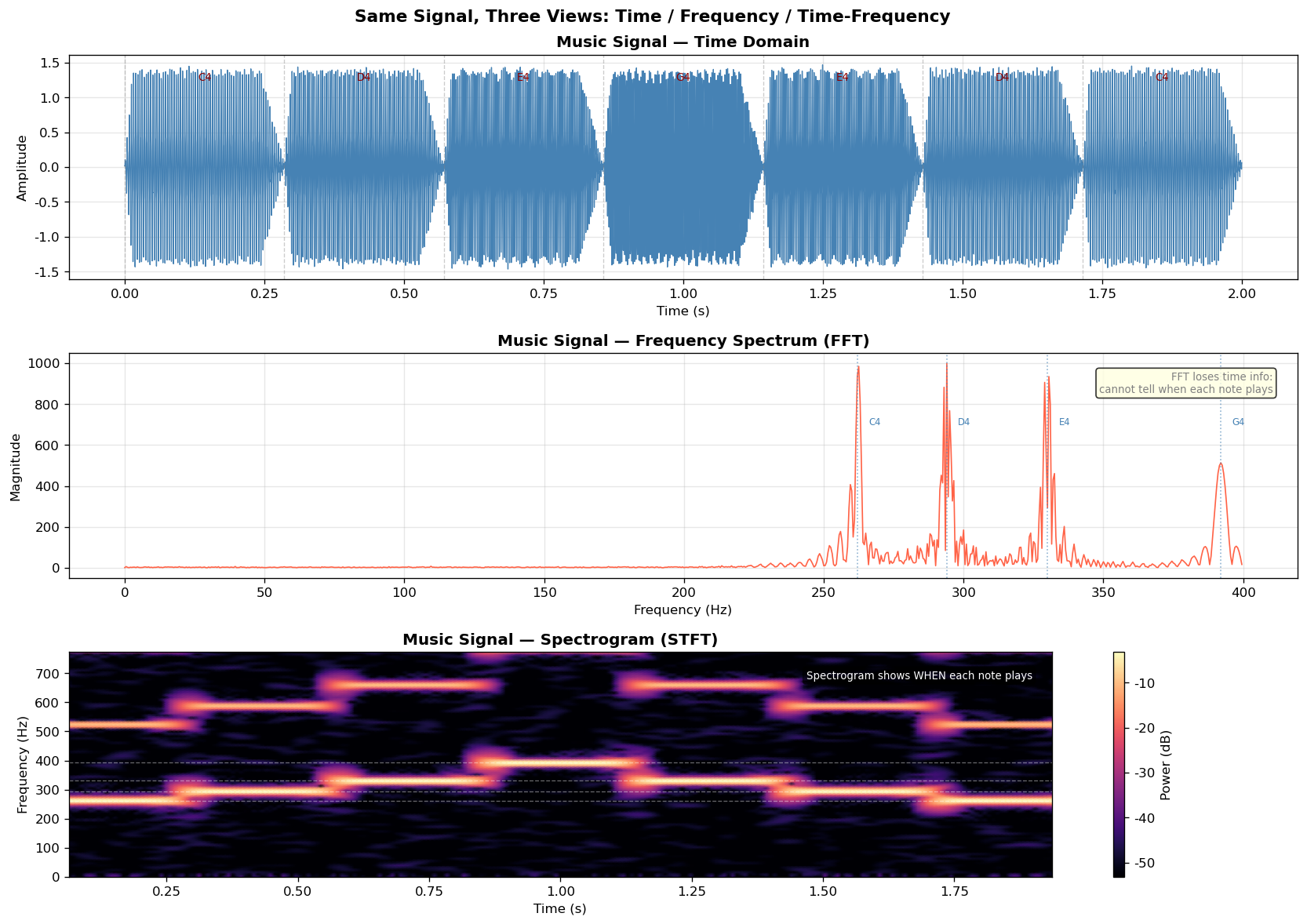

图1.4a：同一段音乐信号的三种视角。上：时域波形，可以看到音符的幅度包络；中：频谱（FFT），可以看到各音符的基频和谐波，但无法区分哪个音符在哪个时刻出现；下：语谱图（STFT），同时展示了时间和频率信息，可以清晰看到每个音符的出现时刻和频率成分。

代码文件： code/ch01_dsp/time_freq_analysis.py
运行方式： python code/ch01_dsp/time_freq_analysis.py

优点

• 既保留时间信息，又保留频率信息
• 直观看出频率如何随时间变化
• 适合分析非平稳信号

---

小波变换（Wavelet Transform）

问题

STFT的窗大小固定，不适合分析多尺度信号。

例子：

• 低频成分变化慢，需要大窗口
• 高频成分变化快，需要小窗口

解决方案

小波变换用不同大小的窗分析不同频率。

数学表达

$$W(a,b)=\int x(t){\psi }^{\ast }\left(\frac{t-b}{a}\right)dt$$

其中：

• $a$：尺度（对应频率）
• $b$：位置（对应时间）
• $\psi (t)$：母小波

优点

• 自适应的时频分辨率
• 多尺度分析
• 适合分析突变和奇异点

---

实际应用

音乐分析

• 识别乐器：不同乐器的频率特征不同
• 节拍检测：看时频图中的能量峰值
• 音高估计：找主频率成分

医学诊断

• 脑电图（EEG）：看脑波的频率变化
• 心电图（ECG）：检测异常心律
• 肌电图（EMG）：分析肌肉活动

地震学

• 地震波分析：不同类型地震波的频率不同
• 震源定位：用时频信息确定震源

语音处理

• 语音识别：提取语音的时频特征
• 说话人识别：不同人的频率特征不同
• 语音增强：去掉噪音的频率成分

---

本节小结

时频分析解决了傅里叶变换的局限：

• STFT：简单有效，固定时频分辨率
• 小波变换：自适应分辨率，适合多尺度分析
• 时频图：直观展示信号的时频特性

下图进一步对比了不同窗口大小的 STFT、小波变换，以及平稳信号与非平稳信号的时频图差异：

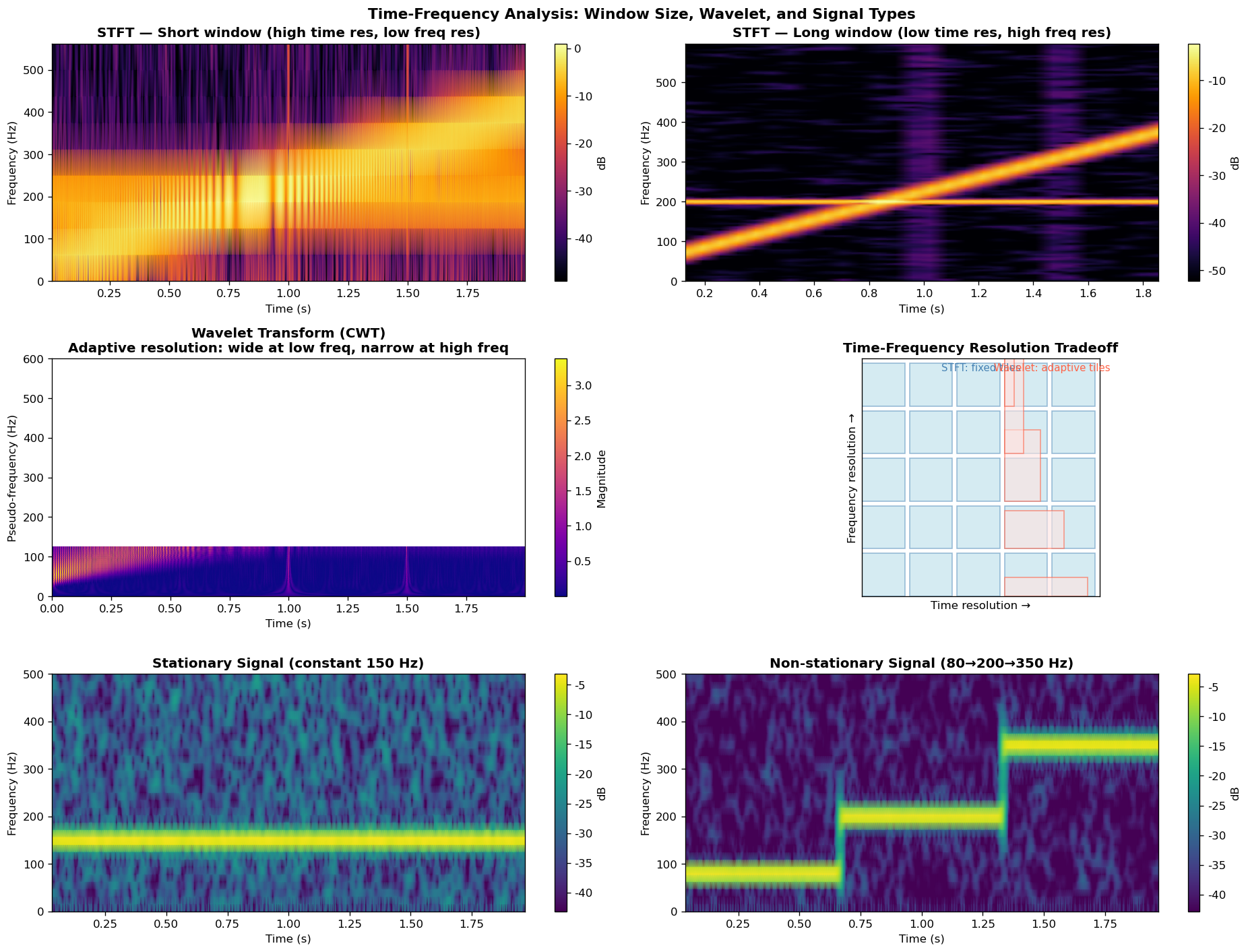

图1.4b：时频分析方法对比。上行：短窗 STFT（时间分辨率高）vs 长窗 STFT（频率分辨率高），体现不确定性原理；中行左：小波变换（CWT），低频用宽窗、高频用窄窗，自适应分辨率；中行右：时频分辨率权衡示意图，STFT 使用固定大小的时频格，小波使用自适应大小的时频格；下行：平稳信号（固定频率）vs 非平稳信号（频率随时间变化）的语谱图对比。

代码文件： code/ch01_dsp/time_freq_analysis.py
运行方式： python code/ch01_dsp/time_freq_analysis.py

---

与后续章节的联系

时频分析强调“局部窗口”和“多尺度”的权衡，这会在后续序列建模中继续出现：

1. 局部窗口

   • STFT 用窗口限制分析范围，后续局部注意力和滑动窗口模型也会使用类似的范围约束。

2. 多尺度结构

   • 小波变换用不同尺度分析信号，后续深度网络也会逐层形成从局部到全局的表示。

3. 分辨率权衡

   • 时间分辨率和频率分辨率不能同时无限提高，这对应到长上下文建模中的信息保留、计算成本和局部细节之间的取舍。

这里保留的是结构直觉，不把时频图和注意力图视为严格等价。

---

下一节： 1.5 随机信号理论
