4.0 图论基础

核心问题： 什么是图？为什么注意力机制可以看作图？

在线 Notebook

对应的交互式版本可在 Google Colab 打开，统一使用方式见 第0章说明。

---

为什么需要理解图论

Transformer 中的注意力机制可以从图结构视角理解：

• 每个 token 是一个节点
• token 之间的注意力权重是边的权重
• 注意力计算可类比为在图上进行的加权消息传递

这里的图论是辅助视角，不是说 Transformer 必须按图神经网络来实现。它的作用是帮助理解 token 之间如何建立关系和聚合信息。

---

图的基本概念

图的定义

一个图 $G=(V,E)$ 由以下部分组成：

• 顶点集合 $V=\{v_1,v_2,\dots ,v_n\}$：图中的节点
• 边集合 $E=\{(v_i,v_j),\dots \}$：连接节点的边

图的类型

类型	定义	例子
无向图	边没有方向	社交网络（朋友关系）
有向图	边有方向	网页链接（A→B）
加权图	边有权重	注意力权重
完全图	任意两个节点都相连	Transformer 中的自注意力

图的表示

1. 邻接矩阵（Adjacency Matrix）

对于 $n$ 个节点的图，邻接矩阵 $\mathbf{A}$ 是 $n\times n$ 矩阵：

$$A_{ij}=\{\begin{array}{ll}{w}_{ij}& \text{if }(v_i,v_j)\in E\\ 0& \text{otherwise}\end{array}$$

其中 $w_{ij}$ 是边的权重。

例子：

图：1 → 2 → 3
      ↓   ↑
      └───┘

邻接矩阵：
    1  2  3
1 [ 0  1  0 ]
2 [ 0  0  1 ]
3 [ 1  0  0 ]

2. 邻接表（Adjacency List）

对于每个节点，存储它的邻接节点列表。

优势： 稀疏图中节省空间

# 邻接表表示
graph = {
    1: [2],
    2: [3],
    3: [1]
}

度矩阵（Degree Matrix）

对于无向图，节点 $i$ 的度是与它相连的边数：

$$d_i=\sum _j{A}_{ij}$$

度矩阵 $\mathbf{D}$ 是对角矩阵：

$$D_{ii}=d_i,D_{ij}=0\text{ (for }i\ne j\text{)}$$

拉普拉斯矩阵（Laplacian Matrix）

定义：

$$\mathbf{L}=\mathbf{D}-\mathbf{A}$$

性质：

• 对称矩阵
• 半正定矩阵
• 最小特征值为 0，对应的特征向量是全 1 向量

应用： 图的谱分析、图聚类、图卷积神经网络

---

图的遍历

深度优先搜索（DFS）

从一个节点开始，尽可能深地探索图。

def dfs(node, graph, visited):
    visited.add(node)
    for neighbor in graph[node]:
        if neighbor not in visited:
            dfs(neighbor, graph, visited)

广度优先搜索（BFS）

从一个节点开始，按层级探索图。

from collections import deque

def bfs(start, graph):
    visited = set()
    queue = deque([start])
    visited.add(start)

    while queue:
        node = queue.popleft()
        for neighbor in graph[node]:
            if neighbor not in visited:
                visited.add(neighbor)
                queue.append(neighbor)

---

图在神经网络中的应用

1. 计算图（Computational Graph）

深度学习中的反向传播可以看作在计算图上进行的消息传递：

输入 x
  ↓
线性层：y = Wx + b
  ↓
激活函数：z = ReLU(y)
  ↓
输出 z

每个操作是一个节点，数据流是边。

2. 图神经网络（GNN）

在图上进行神经网络计算。每个节点的表示通过聚合邻接节点的信息更新：

$$h_i^{(l+1)}=\sigma \left({\mathbf{W}}^{(l)}\sum _{j\in N(i)}{h}_j^{(l)}\right)$$

其中 $N(i)$ 是节点 $i$ 的邻接节点集合。

3. 注意力机制作为图

Transformer 中的自注意力可以看作一个完全图：

• 节点：序列中的每个 token
• 边权重：注意力权重 ${\alpha }_{ij}$
• 消息传递：每个 token 聚合所有其他 token 的信息

注意力权重的计算：

$${\alpha }_{ij}=\frac{\exp (Q_i{K}_j^T/\sqrt{d_k})}{\sum _k\exp (Q_i{K}_k^T/\sqrt{d_k})}$$

这就是在图上计算归一化的边权重。

值的聚合：

$${\text{output}}_i=\sum _j{\alpha }_{ij}{V}_j$$

这就是加权求和邻接节点的特征。

---

图的性质

连通性

• 连通图：任意两个节点都有路径相连
• 强连通图（有向图）：任意两个节点都有双向路径

路径和距离

• 路径：从一个节点到另一个节点的边序列
• 最短路径：边数最少的路径
• 距离：最短路径的长度

应用： 在 Transformer 中，距离可以用来衡量 token 之间的"远近"。

环（Cycle）

• 无环图：不包含任何环
• 有向无环图（DAG）：常用于表示计算流程

---

图的算法

最短路径（Dijkstra 算法）

找到两个节点之间的最短路径。

import heapq

def dijkstra(start, graph):
    distances = {node: float('inf') for node in graph}
    distances[start] = 0
    pq = [(0, start)]

    while pq:
        current_dist, current = heapq.heappop(pq)

        if current_dist > distances[current]:
            continue

        for neighbor, weight in graph[current]:
            distance = current_dist + weight

            if distance < distances[neighbor]:
                distances[neighbor] = distance
                heapq.heappush(pq, (distance, neighbor))

    return distances

拓扑排序

对有向无环图进行排序，使得每条边都从前面的节点指向后面的节点。

def topological_sort(graph):
    visited = set()
    stack = []

    def dfs(node):
        visited.add(node)
        for neighbor in graph[node]:
            if neighbor not in visited:
                dfs(neighbor)
        stack.append(node)

    for node in graph:
        if node not in visited:
            dfs(node)

    return stack[::-1]

---

与 Transformer 的连接

自注意力作为图

Query (Q)：查询向量
Key (K)：键向量
Value (V)：值向量

注意力权重 = softmax(Q @ K^T / √d_k)
            ↑
        这是图的邻接矩阵！

输出 = 注意力权重 @ V
     ↑
   这是图上的消息传递！

多头注意力作为多个图

每个注意力头学习一个不同的图结构，捕捉不同类型的关系。

位置编码与图距离

位置编码可以看作是在图上编码节点之间的相对距离。

---

实践建议

何时使用图表示

• 数据有关系结构（如社交网络、分子结构）
• 需要消息传递（如 GNN）
• 需要理解依赖关系（如计算图）

常见图算法的复杂度

算法	时间复杂度	空间复杂度
DFS/BFS	$O(V+E)$	$O(V)$
Dijkstra	$O((V+E)\log V)$	$O(V)$
拓扑排序	$O(V+E)$	$O(V)$
矩阵乘法	$O(V^3)$	$O(V^2)$

---

关键要点

1. 图是一种通用的数据结构，可以表示任何有关系的数据
2. 邻接矩阵是图的数学表示，便于计算
3. 注意力机制可以看作一种带权消息传递
4. 图神经网络通过聚合邻接节点的信息来更新节点表示
5. 理解图论有助于理解 Transformer 和 GNN 的工作原理

---

代码实验

• 代码文件： code/ch04_transformer/graph_theory_demo.py
• 运行方式： python code/ch04_transformer/graph_theory_demo.py

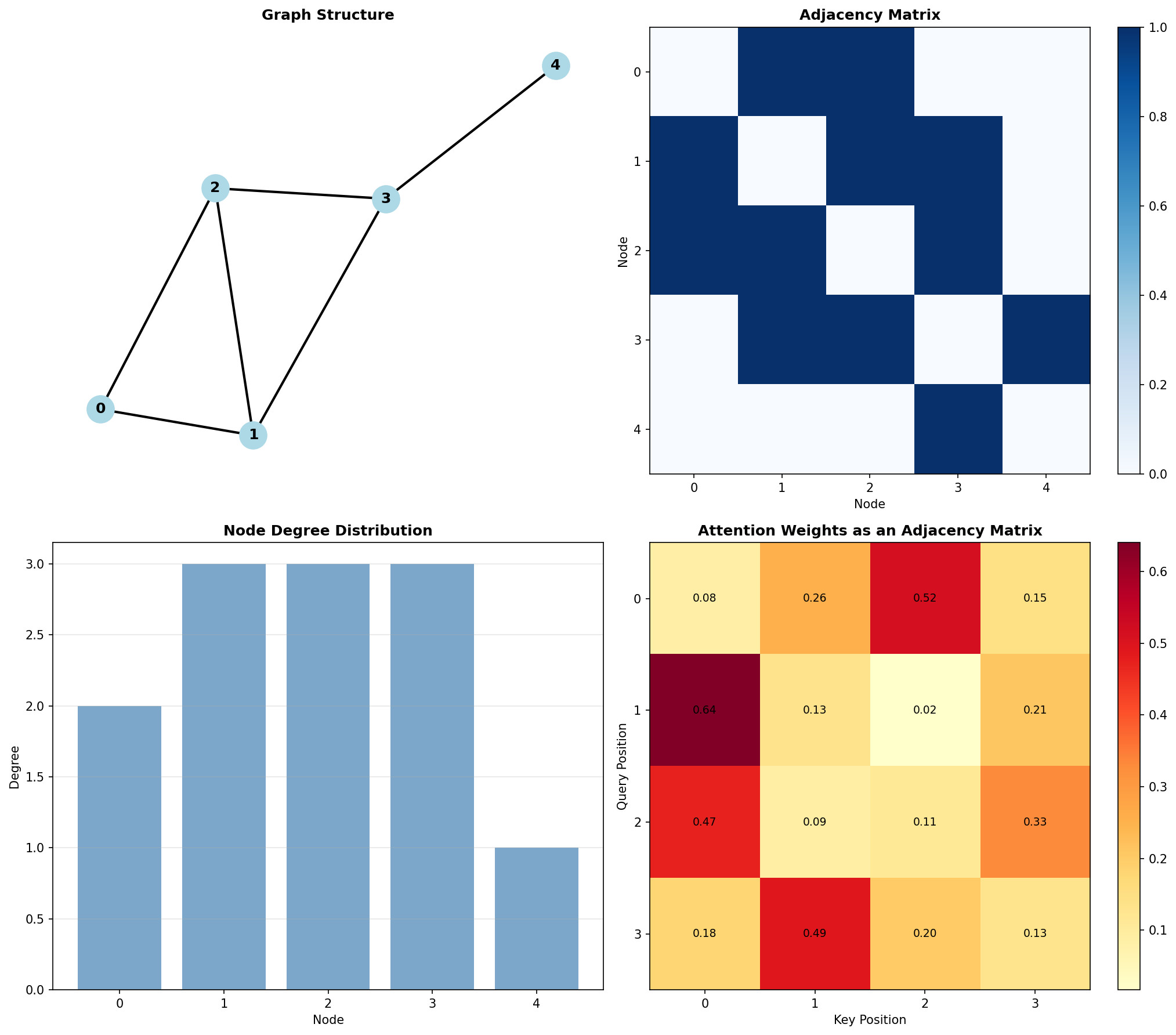

图E4.1：图的基本结构示意。展示节点、边、邻接矩阵与图的遍历方式。

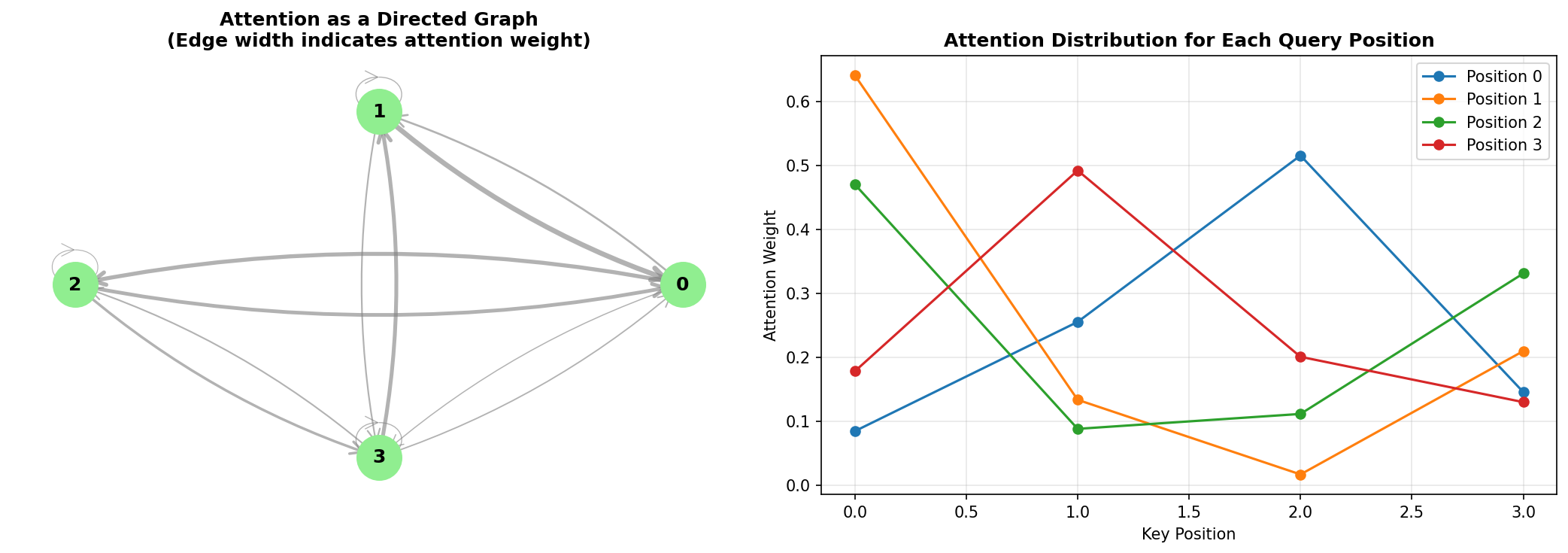

图E4.2：注意力机制的图结构视角。每个 token 是节点，注意力权重是边权重，注意力计算即图上的消息传递。

---

与后续章节的连接

• 4.1-4.4：注意力机制作为图的应用
• 第5-8章（LLM）：计算图和消息传递
• 扩展：图神经网络（GNN）、知识图谱
