1.8 矩阵分解应用

核心问题： 如何用矩阵分解方法解决信号处理问题？

在线 Notebook

对应的交互式版本可在 Google Colab 打开，统一使用方式见 第0章说明。

---

矩阵分解基础

奇异值分解（Singular Value Decomposition, SVD）

定义： 任何矩阵都可以分解为三个矩阵的乘积。

$$\mathbf{A}=\mathbf{U}\mathbf{\Sigma }{\mathbf{V}}^H$$

其中：

• $\mathbf{U}$：$m\times m$ 酉矩阵（左奇异向量）
• $\mathbf{\Sigma }$：$m\times n$ 对角矩阵（奇异值）
• ${\mathbf{V}}^H$：$n\times n$ 酉矩阵的共轭转置（右奇异向量）

奇异值： ${\sigma }_1\ge {\sigma }_2\ge \cdots \ge {\sigma }_r>0$

秩： $\text{rank}(\mathbf{A})=r$（非零奇异值的个数）

特征值分解（Eigenvalue Decomposition, EVD）

定义： 在复数域上，方阵 $\mathbf{A}$ 总存在特征值，但只有当它有一组完备的线性无关特征向量、即可以对角化时，才能写成

$$\mathbf{A}=\mathbf{Q}\mathbf{\Lambda }{\mathbf{Q}}^{-1}$$

其中：

• $\mathbf{Q}$：特征向量矩阵
• $\mathbf{\Lambda }$：特征值对角矩阵

对于Hermitian矩阵： $\mathbf{A}={\mathbf{A}}^H$

$$\mathbf{A}=\mathbf{Q}\mathbf{\Lambda }{\mathbf{Q}}^H$$

其中 $\mathbf{Q}$ 是酉矩阵。

QR分解

定义： 对 $m\ge n$ 的矩阵，约化 QR 分解可写成具有标准正交列的矩阵与上三角矩阵的乘积。

$$\mathbf{A}=\mathbf{Q}\mathbf{R}$$

其中：

• $\mathbf{Q}$：$m\times n$、满足 ${\mathbf{Q}}^{\mathsf{H}}\mathbf{Q}=\mathbf{I}$ 的矩阵
• $\mathbf{R}$：$n\times n$ 上三角矩阵

应用： 数值稳定的最小二乘求解。

---

信号处理中的矩阵表示

数据矩阵

问题： 如何用矩阵表示信号？

方法1：向量表示

$$\mathbf{x}=[x[0],x[1],\dots ,x[N-1]{]}^T$$

方法2：Hankel矩阵

$$\mathbf{H}=\left[\begin{array}{cccc}x[0]& x[1]& \cdots & x[M-1]\\ x[1]& x[2]& \cdots & x[M]\\ ⋮& ⋮& \ddots & ⋮\\ x[N-M]& x[N-M+1]& \cdots & x[N-1]\end{array}\right]$$

用途： 将一维信号转换为二维矩阵，便于矩阵分解。

协方差矩阵

定义： 对随机向量 $\mathbf{x}$，协方差矩阵必须先减去均值 $\mathit{\mu }=\mathbb{E}[\mathbf{x}]$：

$$\mathbf{C}=\mathbb{E}[(\mathbf{x}-\mathit{\mu })(\mathbf{x}-\mathit{\mu }{)}^{\mathsf{H}}].$$

$\mathbf{R}=\mathbb{E}[\mathbf{x}{\mathbf{x}}^{\mathsf{H}}]$ 是未中心化二阶矩；仅在 $\mathit{\mu }=\mathbf{0}$ 时与协方差相同。

样本协方差矩阵： 对 $N$ 个随机向量样本 ${\mathbf{x}}_n$，一种无偏估计为

$$\hat{\mathbf{C}}=\frac{1}{N-1}\sum _{n=1}^N({\mathbf{x}}_n-\overline{\mathbf{x}})({\mathbf{x}}_n-\overline{\mathbf{x}}{)}^{\mathsf{H}}.$$

部分信号处理实现使用 $1/N$ 的有偏估计，应在实验中说明归一化约定。

性质：

• Hermitian矩阵：$\mathbf{C}={\mathbf{C}}^{\mathsf{H}}$
• 半正定：所有特征值 $\ge 0$
• 特征值反映信号的功率分布

---

子空间方法

信号子空间和噪声子空间

问题： 给定观测 $\mathbf{y}=\mathbf{s}+\mathbf{w}$，如何分离信号和噪声？

方法： 对协方差矩阵进行EVD。

$$\mathbf{R}={\mathbf{Q}}_s{\mathbf{\Lambda }}_s{\mathbf{Q}}_s^H+{\mathbf{Q}}_w{\mathbf{\Lambda }}_w{\mathbf{Q}}_w^H$$

其中：

• ${\mathbf{Q}}_s$：信号子空间（对应大特征值）
• ${\mathbf{Q}}_w$：噪声子空间（对应小特征值）

关键性质： 信号子空间和噪声子空间正交。

$${\mathbf{Q}}_s^H{\mathbf{Q}}_w=0$$

MUSIC算法（Multiple Signal Classification）

问题： 估计多个信号的频率。

观测模型：

$$y[n]=\sum _{k=1}^K{A}_k{e}^{j2\pi f_{k}n}+w[n]$$

MUSIC算法步骤：

1. 构造数据矩阵

   $$\mathbf{X}=[x[0],x[1],\dots ,x[N-M]]$$

   其中 $x[n]=[y[n],y[n+1],\dots ,y[n+M-1]{]}^T$

2. 计算协方差矩阵

   $$\mathbf{R}=\frac{1}{N-M+1}\mathbf{X}{\mathbf{X}}^H$$

3. EVD分解

   $$\mathbf{R}={\mathbf{Q}}_s{\mathbf{\Lambda }}_s{\mathbf{Q}}_s^H+{\mathbf{Q}}_w{\mathbf{\Lambda }}_w{\mathbf{Q}}_w^H$$

4. MUSIC谱

   $$P_{\text{MUSIC}}(f)=\frac{1}{\parallel {\mathbf{Q}}_w^H\mathbf{a}(f){\parallel }^2}$$

   其中 $\mathbf{a}(f)=[1,e^{j2\pi f},\dots ,e^{j2\pi f(M-1)}{]}^T$ 是导向向量

5. 峰值检测 找到 $P_{\text{MUSIC}}(f)$ 的 $K$ 个最大峰值

优点：

• 在模型阶数正确、快拍数和 SNR 足够等条件下，分辨率可以高于普通周期图
• 在模型匹配和高 SNR 等条件下，估计方差可能接近 CRB

代码文件： code/ch01_dsp/music_algorithm.py
运行方式： python code/ch01_dsp/music_algorithm.py

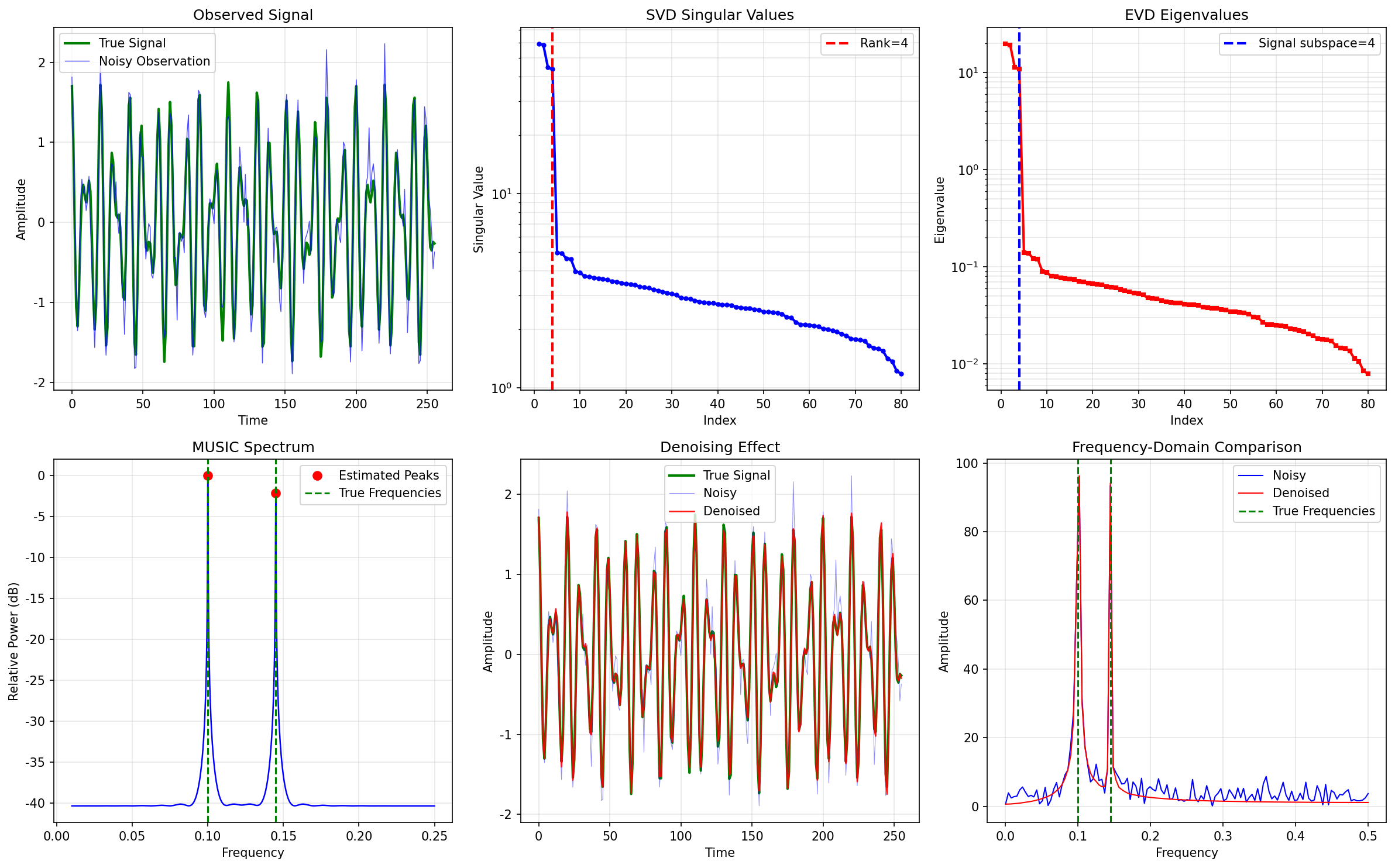

图1.9：矩阵分解在信号子空间分析中的示意。通过分解协方差矩阵，可以把主要信号结构与噪声成分区分开。

缺点：

• 需要知道信号个数 $K$
• 计算复杂度较高

ESPRIT算法（Estimation of Signal Parameters via Rotational Invariance Techniques）

思想： 利用信号的旋转不变性。

特点：

• 利用移位不变结构直接估计参数，不需要像 MUSIC 那样进行谱峰搜索
• 仍依赖阵列或数据模型满足相应的移位不变条件
• 计算量和估计性能取决于矩阵规模、模型匹配程度与 SNR

应用： 频率估计、到达角估计

---

主成分分析（Principal Component Analysis, PCA）

原理

问题： 如何从高维数据中提取主要特征？

方法： 找到方差最大的方向。

步骤：

1. 中心化数据

   $${\mathbf{X}}_c=\mathbf{X}-\overline{\mathbf{X}}$$

2. 计算协方差矩阵

   $$\mathbf{C}=\frac{1}{N}{\mathbf{X}}_c^T{\mathbf{X}}_c$$

3. EVD分解

   $$\mathbf{C}=\mathbf{Q}\mathbf{\Lambda }{\mathbf{Q}}^T$$

4. 选择主成分 选择特征值最大的 $K$ 个特征向量

5. 降维

   $$\mathbf{Y}={\mathbf{X}}_c{\mathbf{Q}}_{[:,1:K]}$$

   这里 ${\mathbf{Q}}_{[:,1:K]}$ 表示按数学编号取前 $K$ 个特征向量；若使用 Python，则对应切片通常是 Q[:, :K]。

在信号处理中的应用

1. 信号去噪

思想： 信号集中在少数几个主成分，噪声分散在所有主成分。

方法：

• 对信号进行PCA
• 保留主要的主成分
• 丢弃小的主成分（主要是噪声）
• 重构信号

2. 特征提取

应用： 从复杂信号中提取关键特征。

例子：

• 语音识别：从语谱图提取主要特征
• 人脸识别：从人脸图像提取特征脸（eigenfaces）
• 心电图分析：提取心跳的主要特征

PCA、SVD 以及基于滤波器组的特征（如 MFCC、HOG、SIFT）都可用于压缩或描述信号。PCA 和 SVD 按线性代数准则选择方向，手工特征由设计者规定变换；神经网络则根据训练目标学习表示。三者的假设与适用范围不同，详见 第3章深度学习基础。

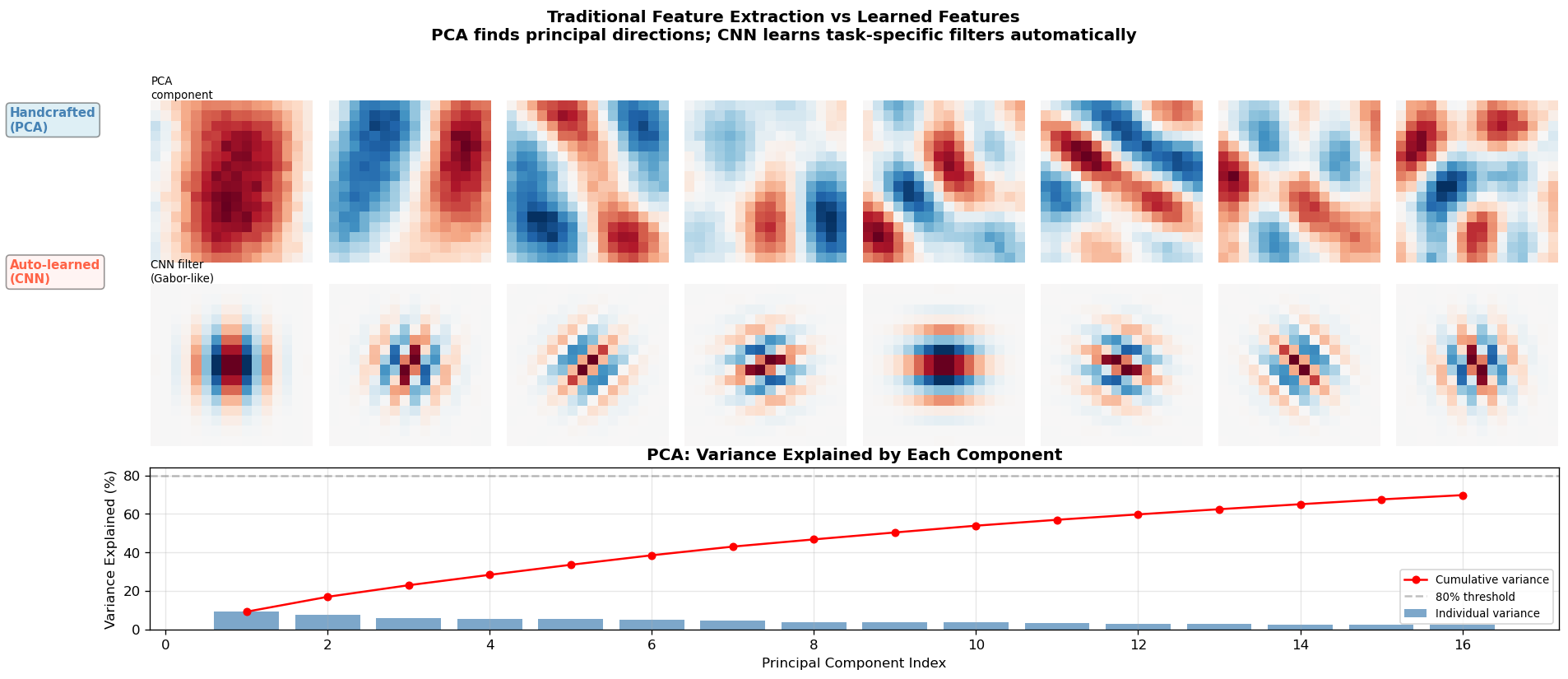

图1.8b：传统特征提取与深度学习特征的对比。上行：PCA 主成分，通过统计方差最大化方向手工提取；中行：CNN 学到的 Gabor 类滤波器，通过任务驱动自动优化；下行：PCA 各主成分解释的方差比例，少数主成分即可覆盖大部分信息。

代码文件： code/ch01_dsp/feature_extraction_comparison.py
运行方式： python code/ch01_dsp/feature_extraction_comparison.py

3. 数据压缩

思想： 用少数主成分表示原始数据。

保留维度比例：

$$\text{保留维度比例}=\frac{K}{D}\times 100\mathrm{\%}$$

其中 $K$ 是保留的主成分数，$D$ 是原始维数。若讨论存储压缩率，还必须计入投影矩阵、样本数和数值精度，不能只用 $K/D$ 表示。

---

低秩近似和去噪

低秩近似

问题： 用低秩矩阵近似原始矩阵。

方法： 使用SVD的截断版本。

$${\mathbf{A}}_r=\sum _{i=1}^r{\sigma }_i{\mathbf{u}}_i{\mathbf{v}}_i^H$$

其中 $r<\text{rank}(\mathbf{A})$。

性质： 根据 Eckart--Young--Mirsky 定理，截断 SVD 在所有秩不超过 $r$ 的矩阵中最小化 Frobenius 范数和谱范数近似误差。它保留的是奇异值意义下能量最大的方向，不等价于保留任意任务所需的全部信息。

信号去噪

观测模型：

$$\mathbf{Y}=\mathbf{S}+\mathbf{W}$$

其中 $\mathbf{S}$ 是低秩信号，$\mathbf{W}$ 是噪声。

去噪方法：

1. SVD分解

   $$\mathbf{Y}=\mathbf{U}\mathbf{\Sigma }{\mathbf{V}}^H$$

2. 阈值处理

   $${\hat{\sigma }}_i=\{\begin{array}{ll}{\sigma }_i& \text{if }{\sigma }_i>\tau \\ 0& \text{otherwise}\end{array}$$

3. 重构

   $$\hat{\mathbf{S}}=\mathbf{U}\hat{\mathbf{\Sigma }}{\mathbf{V}}^H$$

优点：

• 简单有效
• 保留信号结构

---

从子空间到频率估计

MUSIC 先把协方差矩阵的特征向量分成信号子空间和噪声子空间，再寻找与噪声子空间近似正交的导向向量。实验中的实信号包含两个正弦分量，因此 Hankel 矩阵的理想信号秩取 4。

代码文件： code/ch01_dsp/music_algorithm.py
运行方式： python code/ch01_dsp/music_algorithm.py

图 1.10：同一次实验中的两个步骤。左图按设定秩划分信号与噪声子空间，右图用噪声子空间构造 MUSIC 伪谱并读取峰值。参数为 $N=256$、SNR = 12 dB、归一化频率 0.100 和 0.145；这张图用于解释过程，不用于证明 MUSIC 普遍优于其他估计器。

子空间方法还可用于阵列到达角估计；低秩近似可用于去噪和压缩。能否获得更小误差，取决于信号数估计、样本量、噪声模型和信号间隔。

---

本节小结

本节的关键不是记住算法清单，而是理解三个操作：用特征值或奇异值判断主要维度，用子空间正交性寻找信号参数，用截断分解完成低秩重构。

---

与后续章节的联系

矩阵分解提供了后续章节会反复使用的语言：主方向对应表示压缩，低秩约束对应参数或特征的有效维度，正交化关系到数值稳定性。这里先掌握“分解—选择—重构”的过程，不需要提前套用到所有模型。

---

下一章： 第2章：优化与机器学习
