3.4 从检测到像素级理解：图像分割

核心问题： 如果边界框还不够精细，模型如何进一步理解图像中每一个像素？

在线 Notebook

对应的交互式版本可在 Google Colab 打开，统一使用方式见 第0章说明。

---

技术背景

核心问题

目标检测已经能告诉我们目标在哪里，但边界框仍然是粗粒度表示。医学影像、自动驾驶和遥感图像等任务通常需要更细粒度的空间理解。

关键概念

概念	简单解释
图像分割	对图像中的每个像素进行预测
语义分割	区分像素属于哪一类，但不区分同类实例
实例分割	既区分类别，也区分同类中的不同个体
编码器-解码器	先压缩提特征，再恢复空间分辨率

应用场景

• 自动驾驶：理解道路、行人、车辆区域
• 医学影像：分割器官、病灶、肿瘤区域
• 遥感分析：分割建筑、道路、农田、水体

思考问题

• 为什么图像分割比目标检测更细粒度？
• 为什么恢复空间分辨率是一个难点？

---

本节学习目标

完成本节后，你应该能够：

1. ✅ 理解目标检测与图像分割的区别
2. ✅ 理解语义分割与实例分割的区别
3. ✅ 理解编码器-解码器结构为什么适合分割任务

---

为什么需要分割

检测的局限

目标检测的输出通常是边界框：

目标：汽车
位置：一个矩形框

但现实中，边界框只能粗略地表示目标位置：

• 框里会包含背景
• 目标边界并不精确
• 无法描述细长或不规则形状

也就是说，检测还停留在“目标级别”，而很多任务已经要求“像素级别”的理解。

分割的目标

图像分割要做的是：

对每个像素预测类别

例如：

• 这些像素属于道路
• 这些像素属于汽车
• 这些像素属于行人
• 这些像素属于背景

因此，分割比检测更细粒度，因为它把任务从“目标级别”推进到“像素级别”。

---

语义分割 vs 实例分割

语义分割

只关心像素属于哪一类。

两辆车 → 都标记为“车”

适合：

• 场景理解
• 医学区域分析
• 道路/地表分类

实例分割

不仅要知道类别，还要区分同类中的不同个体。

两辆车 → 车1、车2 分开标记

适合：

• 多目标交互场景
• 机器人抓取
• 复杂交通场景

---

编码器-解码器结构

图像分割常见的核心结构是：

输入图像
  ↓
编码器（提取高层特征）
  ↓
解码器（恢复空间分辨率）
  ↓
像素级预测图

编码器做什么

编码器通常由CNN或Transformer骨干组成：

• 逐层提取更抽象的特征
• 降低空间分辨率
• 提高语义表达能力

解码器做什么

解码器负责把低分辨率特征重新映射回原始图像大小：

• 上采样
• 插值
• 转置卷积
• 特征融合

这一步是分割成功的关键，因为模型不仅要“看懂”，还要“画回来”。

从建模角度看，编码器负责压缩语义，解码器负责恢复空间，这正是分割任务需要的双向能力。

---

为什么skip connection重要

深层特征语义强，但空间细节弱；浅层特征空间细节强，但语义弱。

所以很多分割模型会使用 skip connection：

浅层特征 ───────┐
                ├→ 融合 → 更精细的输出
深层特征 → 解码器 ┘

这样做的原因是：

• 深层特征帮助模型理解“这是什么”
• 浅层特征帮助模型保留“边界在哪里”

这正是 U-Net 等经典分割模型有效的原因。

它说明分割不是单纯把网络做深，而是要同时保留语义和细节。

---

为什么分割更难

图像分割比检测更难，主要因为它要求同时满足：

1. 语义正确

   • 每个区域类别要对

2. 空间边界精确

   • 不能只大概圈住，需要像素级精确

3. 多尺度鲁棒性

   • 大物体和小物体都要识别

4. 计算成本更高

   • 输出分辨率更高，预测量更大

所以分割任务是视觉理解从粗粒度走向细粒度的一步。

---

与后续章节的关系

图像分割也为后面的多模态理解做铺垫，因为很多任务都依赖更细粒度的视觉表示。

因此，分割帮助我们理解：视觉模型不只是认类别，而是在逐步提升空间理解能力。

---

代码实验

完整的代码示例位于：code/ch03_deep_learning_fast/detection_segmentation_demo.py

运行方式：

python code/ch03_deep_learning_fast/detection_segmentation_demo.py

---

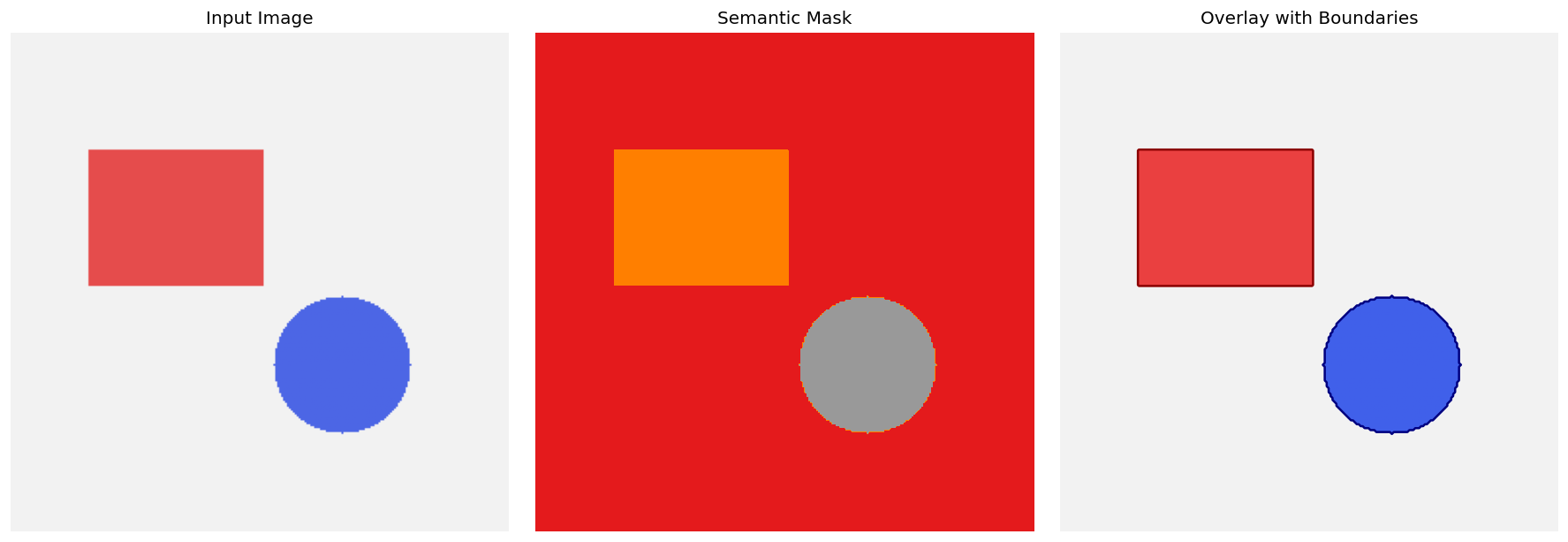

图3.4：分割任务的专属可视化。左图是输入图像，中图是像素级语义 mask，右图把 mask 叠加回原图并显式画出边界。它更直接地说明了分割不仅要判断”是什么”，还要精确回答”每一块区域和边界到底在哪里”。

代码文件： code/ch03_deep_learning_fast/detection_segmentation_demo.py
运行方式： python code/ch03_deep_learning_fast/detection_segmentation_demo.py

本节小结

图像分割把视觉理解推进到像素级：

• 检测给出边界框，分割给出像素标签
• 语义分割关注类别，实例分割区分个体
• 编码器-解码器结构兼顾语义理解和空间恢复
• skip connection帮助保留边界细节
• 分割是从“看见目标”到“精细理解场景”的关键一步

从第 3 章主线上看，分割是视觉任务粒度继续上移的一步，也为后面多模态视觉理解铺路。

---

下一节： 3.5 序列建模与一维信号处理
