7.1 视觉-语言对齐

核心问题： 如何让模型理解图像和文本的关系？

在线 Notebook

对应的交互式版本可在 Google Colab 打开，统一使用方式见第0章说明。

问题

图像和文本是两种不同的模态，如何在同一个模型中处理？

挑战：

图像是像素矩阵
文本是离散的单词
需要找到共同的表示空间

核心组件速览

在深入之前，先理解多模态 LLM 的三个关键组件及其角色。这里的重点是组件职责，不是固定模型列表：

组件	输入	输出	角色	代表模型
ViT	图像	图像特征向量	视觉编码器	LLaVA、Qwen2.5-VL
CLIP	图像+文本	联合嵌入空间	图文对齐（桥梁）	零样本分类、检索
LLM	文本+视觉特征	文本响应	语言理解与生成	多模态助手

关键区别：

ViT：单向（图像→特征），用于特征提取
CLIP：双向（图像+文本→对齐），用于对齐
LLM：多模态理解，用于推理和生成

多模态架构的演进

早期方法：特征拼接

思想： 分别提取图像和文本特征，然后拼接。

图像 → CNN → 特征1
文本 → RNN → 特征2
      ↓
    拼接 → 分类器

问题：

特征空间不对齐
跨模态信息利用不足

对比学习方法：CLIP

思想： 用对比学习对齐图像和文本特征。

损失函数：

L = - \log \frac{\exp (sim (I, T) / τ)}{\sum_{j} \exp (sim (I, T_{j}) / τ)}

其中 $τ$ 是温度参数。

优势：

特征空间对齐
零样本学习能力强

融合方法：LLaVA

思想： 用投影层连接视觉编码器和LLM。

图像 → ViT → 投影层 → LLM → 输出
                ↑
              文本

关键组件：

视觉编码器：提取图像特征
投影层：对齐特征空间
LLM：理解和生成文本

视觉编码器详解

步骤1：提取图像特征

用CNN或Vision Transformer（ViT）提取图像特征。

图像（3×H×W）
  ↓
ViT或CNN
  ↓
图像特征（N×D）

Vision Transformer（ViT）

基本思想： 把图像分成小块（patches），用Transformer处理。

图像
  ↓
分成16×16的patches
  ↓
线性投影
  ↓
Transformer
  ↓
图像特征

ViT Patches可视化

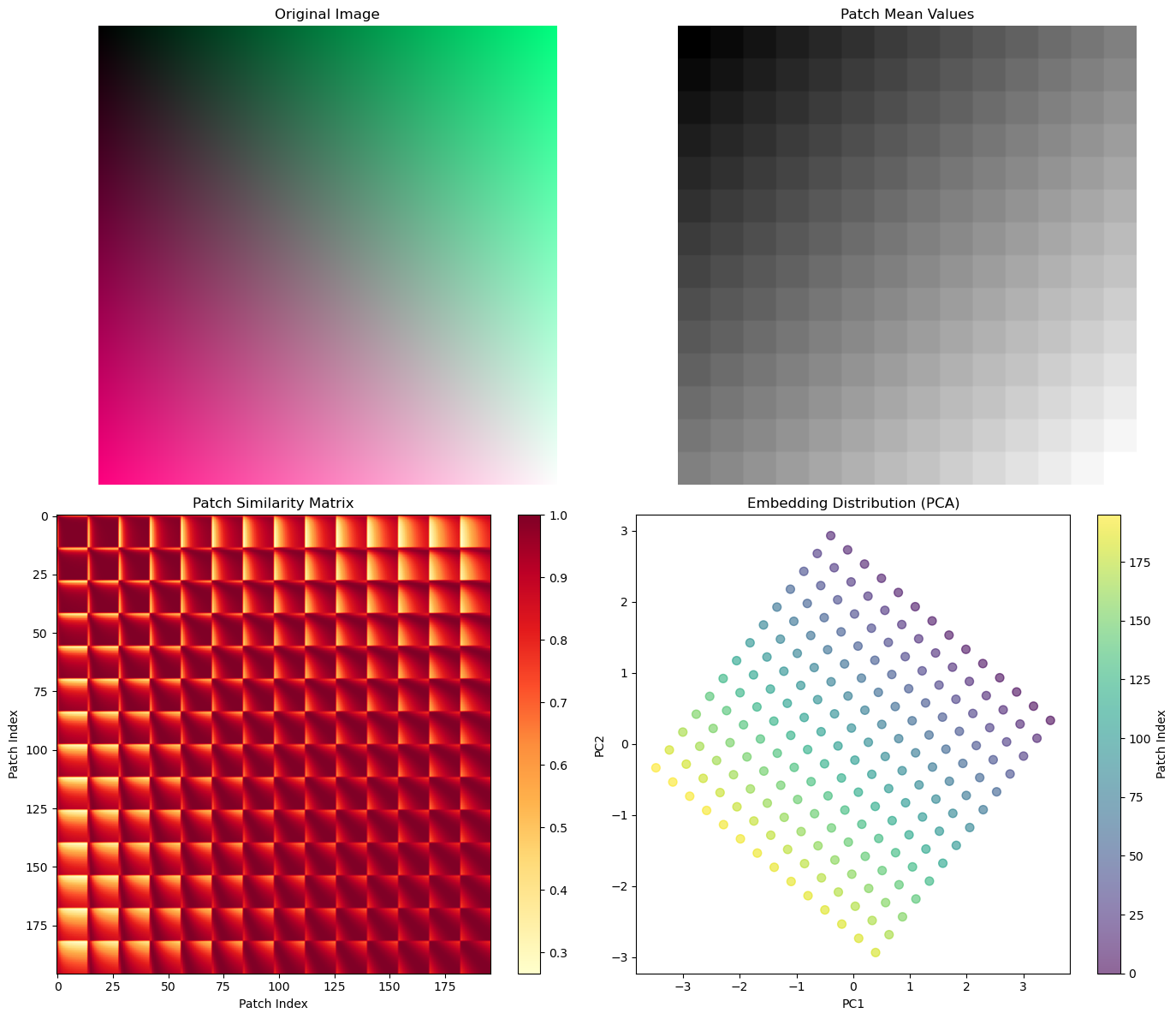

图7.1a：Vision Transformer 图像分块可视化——原始图像分割成 16×16 的 patches，每个 patch 线性展开后加位置编码送入 Transformer。

代码文件： code/ch07_multimodal_llm/vit_patches.py
运行方式： python code/ch07_multimodal_llm/vit_patches.py

ViT的详细步骤

分块：把图像分成 $N \times N$ 的patches
- 图像大小： $H \times W \times 3$
- Patch大小： $P \times P$
- Patch数量： $(H / P) \times (W / P)$
线性投影：把每个patch投影到向量
- 输入： $P \times P \times 3$ 的patch
- 输出： $D$ 维向量
位置编码：添加位置信息
- 类似NLP中的位置编码
- 让模型知道patch的位置
Transformer：处理patch序列
- 自注意力：学习patch之间的关系
- 前馈网络：非线性变换

ViT的优势

可扩展性：可以扩展到不同分辨率的图像，但会受到 visual token 数和位置编码设计的限制
全局建模：自注意力可以直接建模 patch 之间的长距离关系
统一架构：与NLP中的Transformer一致

计算复杂度

自注意力复杂度： $O (N^{2})$ ，其中 $N$ 是patch数量。

对于大图像：

图像大小： $2048 \times 2048$
Patch大小： $16 \times 16$
Patch数量： $128 \times 128 = 16384$
复杂度： $O (16384^{2}) \approx 2.6 \times 10^{8}$

优化方法：

分层ViT：多尺度处理
局部注意力：只关注附近的patch
稀疏注意力：减少计算量

文本编码器

用标准的Transformer编码文本。

文本
  ↓
Tokenization
  ↓
Embedding
  ↓
Transformer
  ↓
文本特征

对比学习的原理深度

对比学习的几何直观

核心思想： 在高维特征空间中，相似的样本应该聚集在一起，不相似的样本应该分散开来。

几何解释：

特征空间（高维）

相似对（应该接近）：
  图像1 ●
        ╲
         ╲ 小距离
          ╲
           ● 文本1

不相似对（应该远离）：
  图像1 ●
        ╲
         ╲ 大距离
          ╲
           ● 文本2（不匹配）

为什么这样有效：

相似对接近 → 模型学会识别匹配的图像-文本对
不相似对远离 → 模型学会区分不匹配的对
自动形成对齐的特征空间 → 不需要显式的对齐标签

与其他方法的对比：

方法	原理	优点	缺点
MSE损失	最小化预测误差	简单	不能处理多模态
对比学习	相似对接近，不相似对远离	自动对齐，零样本能力强	需要大批大小
三元损失	相似对比不相似对更接近	直观	需要手工选择负样本

为什么对比学习能对齐特征？

关键机制： 通过最大化相似对的相似度、最小化不相似对的相似度，自动学习对齐。

数学直观：

给定一个图像-文本对 $(I, T)$ ：

目标： $sim (I, T)$ 应该大（相似对接近）
约束： $sim (I, T_{j})$ 应该小，其中 $T_{j}$ 是不匹配的文本

为什么这能创建共同的表示空间：

相似对的拉力： 模型被迫让匹配的图像和文本特征接近
不相似对的推力： 模型被迫让不匹配的对分散
自动对齐： 这两个力共同作用，自动创建对齐的特征空间

与显式对齐的区别：

显式对齐：需要手工标注对应关系
对比学习：从数据中自动学习对应关系

对齐质量与下游任务的关系

对齐质量的度量：

相似度分布： 相似对的相似度应该高，不相似对应该低

好的对齐：
相似对相似度：0.8-0.95
不相似对相似度：0.1-0.3

差的对齐：
相似对相似度：0.5-0.6
不相似对相似度：0.4-0.5

检索准确率： 给定图像，能否正确检索对应的文本
- 好的对齐：Top-1准确率 > 90%
- 差的对齐：Top-1准确率 < 50%

对齐与零样本学习的关系：

零样本分类的原理：

1. 给定图像和类别文本描述
2. 计算图像与每个类别的相似度
3. 选择相似度最高的类别

这只有在特征空间对齐时才能工作！

对齐与下游任务的关系：

任务	对齐的重要性	原因
零样本分类	🔴 极高	主要依赖相似度排序
图像检索	🔴 极高	需要准确的相似度排序
VQA	🟠 中等	需要理解图像内容
图像描述	🟠 中等	需要理解图像内容

常见失败模式：

图像文字太小或模糊，视觉编码器无法提取细节
图文描述存在歧义，对比学习可能学到粗粒度相关而不是精确对应
空间关系、计数和细粒度属性比普通图文检索更难
下游任务要求的证据粒度高于预训练对齐数据提供的粒度

ViT vs CNN：为什么Transformer常用于图文对齐？

CNN的特点： 局部卷积从小感受野开始，依靠多层堆叠、池化或大卷积核逐步扩大感受野。它可以建模整体语义，但全局关系通常不是第一层就直接可见。

ViT的优势： 自注意力机制让每个 patch 可以直接关注其他 patch，更容易形成全局图像表示；这与文本描述通常表达全局语义的方式更接近，因此常用于图文对齐模型。

CNN vs ViT 感受野对比

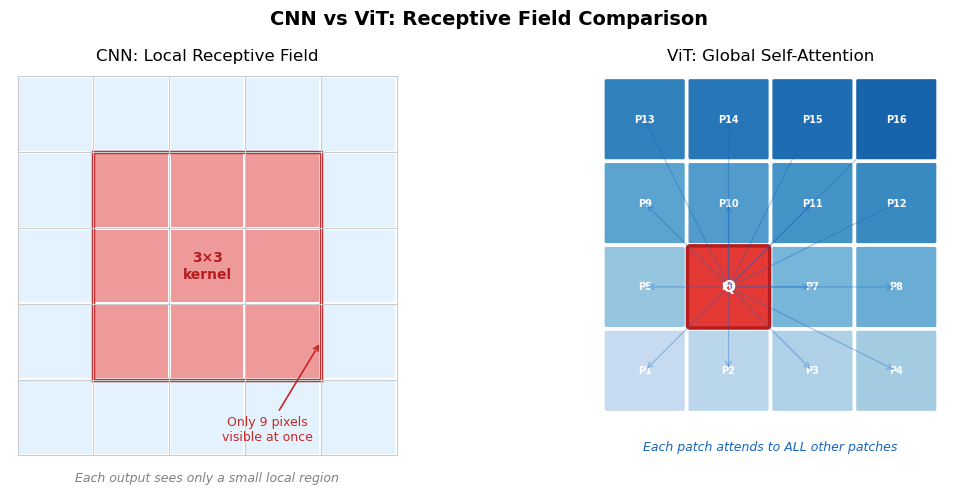

图7.1c：CNN 局部感受野（每次只看 3×3 区域）vs ViT 全局自注意力（每个 patch 关注所有其他 patch）的直观对比。

代码文件： code/ch07_multimodal_llm/architecture_diagrams.py运行方式： python code/ch07_multimodal_llm/architecture_diagrams.py

为什么全局感受野对对齐更重要：

语义理解： 图像的语义通常需要全局信息
- 例如："一个人在公园里"需要看到人、公园、背景的关系
特征一致性： 全局特征更稳定，更容易与文本对齐
- CNN的局部特征容易受到位置变化影响
- ViT的全局特征对位置变化更鲁棒
跨模态对齐： 文本是全局的，图像特征也应该是全局的
- 文本"一个人在公园里"是全局概念
- 应该与全局图像特征对齐，而不是局部特征

温度参数的深层原理

温度参数与softmax分布的关系：

softmax(z_i / τ) = exp(z_i / τ) / Σ exp(z_j / τ)

τ的作用：控制分布的"尖锐度"

不同τ值的效果：

温度参数效果

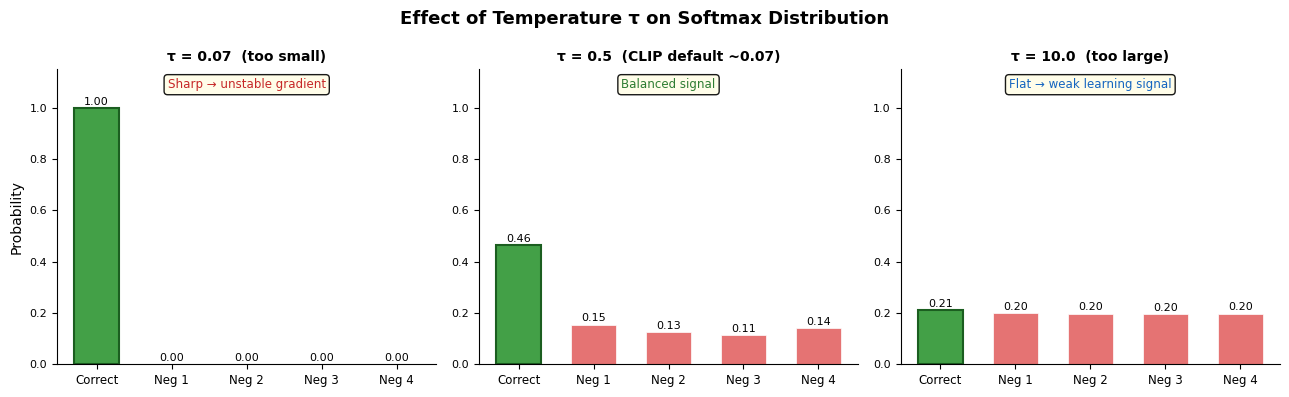

图7.1d：三种温度参数下的 softmax 概率分布——τ=0.07 分布较尖，τ=0.5 适中，τ=10.0 分布极平（学习信号弱）。

代码文件： code/ch07_multimodal_llm/architecture_diagrams.py运行方式： python code/ch07_multimodal_llm/architecture_diagrams.py

为什么过小的τ可能导致训练不稳定或过度自信：

梯度爆炸： 小τ导致softmax分布尖锐，梯度很大
```
∂L/∂z_i ∝ 1/τ  （τ越小，梯度越大）
```

学习不稳定： 大梯度导致参数更新不稳定

w_new = w_old - α * (∂L/∂w)

如果∂L/∂w很大，w_new可能跳过最优点

过度自信： 模型可能过度拟合训练数据中的相似对
- 对训练数据中的相似对非常自信
- 对新数据的泛化能力差

为什么大τ导致学习效率低：

梯度消失： 大τ导致softmax分布平缓，梯度很小
```
∂L/∂z_i ∝ 1/τ  （τ越大，梯度越小）
```

学习缓慢： 小梯度导致参数更新缓慢

w_new = w_old - α * (∂L/∂w)

如果∂L/∂w很小，w_new变化不大

信号弱： 模型无法区分相似对和不相似对
- 所有对的相似度都接近
- 模型无法学到有意义的对齐

如何选择τ：

经验值： τ = 0.07 是CLIP中的标准值
原理： 平衡梯度大小和学习稳定性
调整：
- 如果过拟合，增大τ
- 如果学习太慢，减小τ
- 通常在0.01-0.1之间

对齐：对比学习的数学基础

对齐的目标

让图像特征和文本特征在同一个空间中。

对比学习的目标

最大化相似的样本对之间的相似度，最小化不相似的样本对之间的相似度。

损失函数

NT-Xent（Normalized Temperature-scaled Cross Entropy）：

L_{i, j} = - \log \frac{\exp (sim (z_{i}, z_{j}) / τ)}{\sum_{k = 1}^{2 N} 1_{[k \neq i]} \exp (sim (z_{i}, z_{k}) / τ)}

其中：

$z_{i}, z_{j}$ ：特征向量
$sim$ ：相似度函数（通常是余弦相似度）
$τ$ ：温度参数（控制分布的尖锐度）

温度参数的作用

$τ$ 太小： 分布过于尖锐，容易过拟合

$τ$ 太大： 分布过于平缓，学习效率低

典型值： $τ = 0.07$

批大小的影响

大批大小：

优点：更多的负样本，更稳定的梯度
缺点：需要更多显存

小批大小：

优点：显存占用少
缺点：负样本少，学习效率低

对比学习的方法

用对比学习（Contrastive Learning）：

相关的图像-文本对应该接近
不相关的图像-文本对应该远离

代码实验

CLIP相似度矩阵

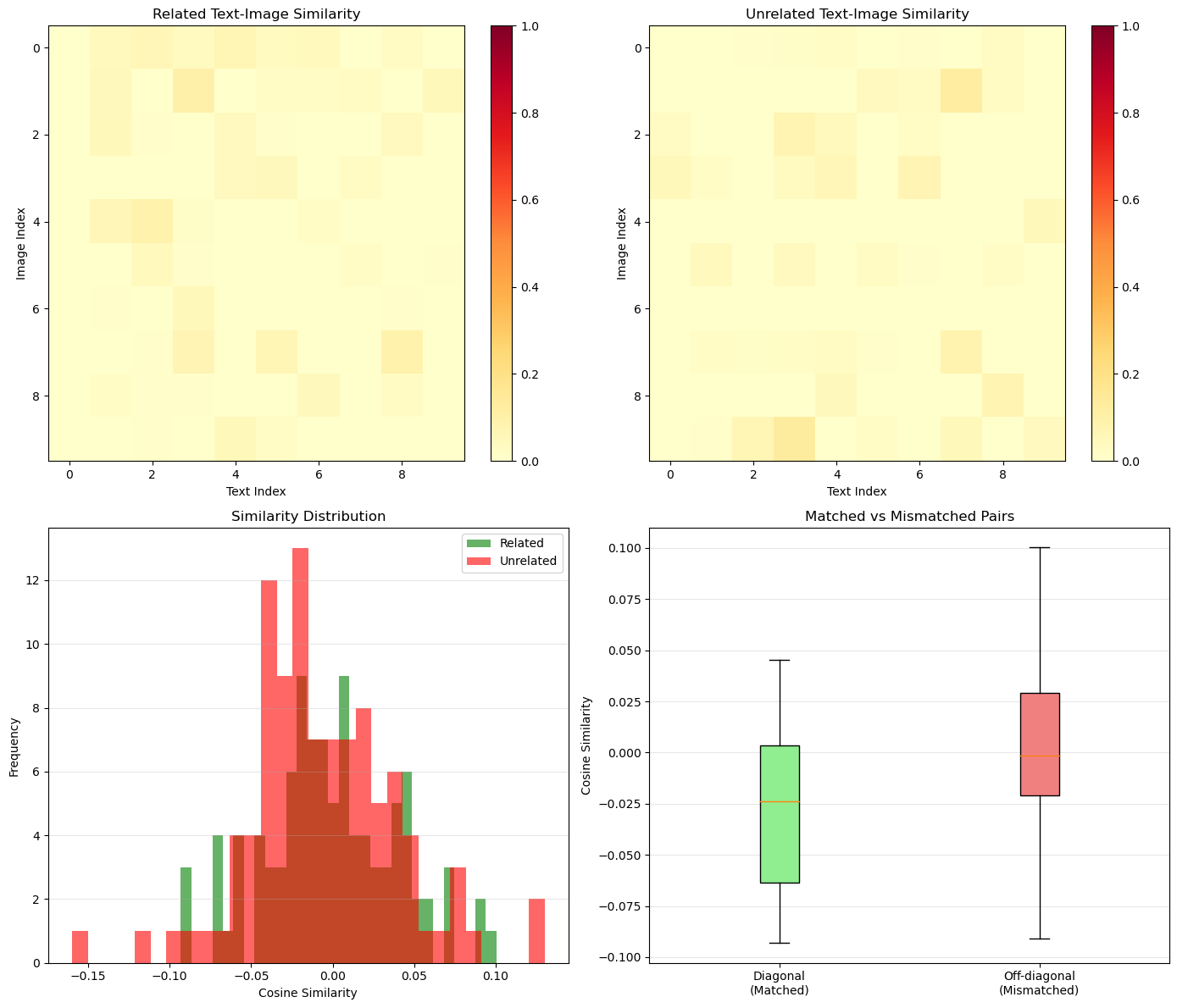

图7.1b：CLIP 图像-文本相似度矩阵——对角线最亮表示对比学习对齐效果好，相似对相似度高，不相似对相似度低。

代码文件： code/ch07_multimodal_llm/clip_similarity.py
运行方式： python code/ch07_multimodal_llm/clip_similarity.py

本节小结

视觉-语言对齐经历了从特征拼接到对比学习再到融合方法的演进。核心思想是：

用ViT提取图像特征
用Transformer提取文本特征
用对比学习对齐两个特征空间

下一节： 7.2 Qwen2.5-VL：高分辨率多模态LLM案例
