3.5 序列建模与一维信号处理

核心问题： 图像之外，深度学习如何处理时间序列、音频和其他一维信号？

在线 Notebook

对应的交互式版本可在 Google Colab 打开，统一使用方式见 第0章说明。

---

技术背景

核心问题

前面介绍的 CNN 更擅长处理二维空间数据，但现实中还有大量一维信号和序列数据：文本、音频、传感器、医学时序和金融序列。它们都要求模型理解“顺序”和“依赖关系”。

关键概念

概念	简单解释
RNN	用隐状态递推处理序列
1D CNN	在时间轴上滑动卷积核提取局部模式
状态空间模型	用状态递推描述动态系统
长期依赖	当前输出依赖很久之前的输入

应用场景

• 文本建模：句子、Token序列
• 音频处理：语音、音乐、环境声音
• 传感器信号：加速度计、心电图、工业时序
• 金融时间序列：价格、成交量、波动模式

思考问题

• 为什么时序信号比静态图像更难处理？
• 1D CNN、RNN、Transformer各自适合什么依赖结构？

---

本节学习目标

完成本节后，你应该能够：

1. ✅ 理解RNN与状态空间模型的联系
2. ✅ 理解1D CNN如何处理一维信号
3. ✅ 理解1D CNN、RNN、Transformer在序列建模中的差异

---

序列数据的挑战

序列与图像的区别

图像主要强调空间结构，而序列数据强调时间顺序。序列通常长度可变，且当前输出可能依赖很久之前的输入。

例子：

• 文本：单词序列
• 音频：声波序列
• 时间序列：传感器读数序列

---

RNN的基本思想

RNN 在每个时刻用隐状态记忆历史信息。

h_t = f(h_{t-1}, x_t)
y_t = g(h_t)

其中：

• $h_t$：第t时刻的隐状态
• $x_t$：第t时刻的输入
• $y_t$：第t时刻的输出

直观理解

时刻1：h_1 = f(h_0, x_1)
时刻2：h_2 = f(h_1, x_2)
时刻3：h_3 = f(h_2, x_3)
...

隐状态像一个不断更新的“记忆”。

---

RNN与状态空间模型的联系

状态空间模型

状态转移方程：

$${\mathbf{x}}_{t+1}=\mathbf{A}{\mathbf{x}}_t+\mathbf{B}{\mathbf{u}}_t$$

观测方程：

$${\mathbf{y}}_t=\mathbf{C}{\mathbf{x}}_t+\mathbf{D}{\mathbf{u}}_t$$

RNN

隐状态更新：

$$h_t=\tanh ({\mathbf{W}}_{hh}{h}_{t-1}+{\mathbf{W}}_{xh}{x}_t+b_h)$$

输出：

$$y_t={\mathbf{W}}_{hy}{h}_t+b_y$$

联系

RNN可以看作可学习的状态空间模型：

• 状态转移矩阵 $\mathbf{A}$ → 可学习的 ${\mathbf{W}}_{hh}$
• 输入矩阵 $\mathbf{B}$ → 可学习的 ${\mathbf{W}}_{xh}$
• 观测矩阵 $\mathbf{C}$ → 可学习的 ${\mathbf{W}}_{hy}$

这也是为什么RNN特别适合时间序列和动态系统建模。

---

1D CNN如何处理一维信号

RNN并不是处理序列的唯一方法。对于很多一维信号，1D CNN也很有效。

核心思想

1D CNN把卷积核沿时间轴滑动：

输入信号：x[1], x[2], x[3], ..., x[T]
卷积核：w[1], w[2], ..., w[k]
输出：局部模式响应

与DSP的联系

这和第1章的一维滤波非常接近：

• DSP中的滤波器：手工设计
• 1D CNN中的卷积核：自动学习

可以把1D CNN理解为可学习的滤波器组。

适用场景

1D CNN特别适合：

• 语音中的局部频谱模式
• ECG中的波形结构
• 传感器中的周期性模式
• 工业时序中的局部异常

---

RNN的问题

梯度消失

反向传播时，梯度通过多个时刻相乘，容易变得很小：

$$\frac{\partial L}{\partial h_1}=\frac{\partial L}{\partial h_T}\prod _{t=2}^T\frac{\partial h_t}{\partial h_{t-1}}$$

如果这些导数长期小于1，梯度会指数衰减。

梯度爆炸

如果这些导数长期大于1，梯度会指数增长。

工程含义

这意味着RNN虽然有“记忆”，但并不总能稳定地保留很久之前的信息。

---

LSTM和GRU

为了解决RNN的长期依赖问题，出现了门控结构：

LSTM

• 遗忘门：决定丢弃哪些信息
• 输入门：决定写入哪些信息
• 输出门：决定输出哪些信息

GRU

• LSTM的简化版本
• 参数更少
• 训练更高效

这些结构可以理解为在改进“如何管理状态记忆”。

---

1D CNN vs RNN vs Transformer

1D CNN

优势：

• 并行计算快
• 擅长局部模式检测
• 很像可学习滤波器组

局限：

• 处理长距离依赖不够直接

RNN

优势：

• 有显式状态递推
• 很适合动态系统和递推过程

局限：

• 难并行
• 长期依赖困难

Transformer

优势：

• 更容易建模长距离依赖
• 支持并行训练
• 更通用

局限：

• 计算和内存成本较高

一个简单总结

1D CNN：擅长局部模式
RNN：擅长递推状态
Transformer：擅长直接建模长距离依赖

这三类方法不是互相完全替代，而是分别对应不同的依赖结构和计算权衡。

---

代码实验

完整的代码示例位于：code/ch03_deep_learning_fast/sequence_models_1d_signal.py

运行方式：

python code/ch03_deep_learning_fast/sequence_models_1d_signal.py

---

图3.5：RNN 的时间递推结构示意。它把隐状态如何沿时间轴传递信息画出来，有助于理解序列建模为什么天然依赖”记忆状态”，以及梯度消失为何会随着时间展开而出现。

代码文件： code/ch03_deep_learning_fast/rnn_structure.py
运行方式： python code/ch03_deep_learning_fast/rnn_structure.py

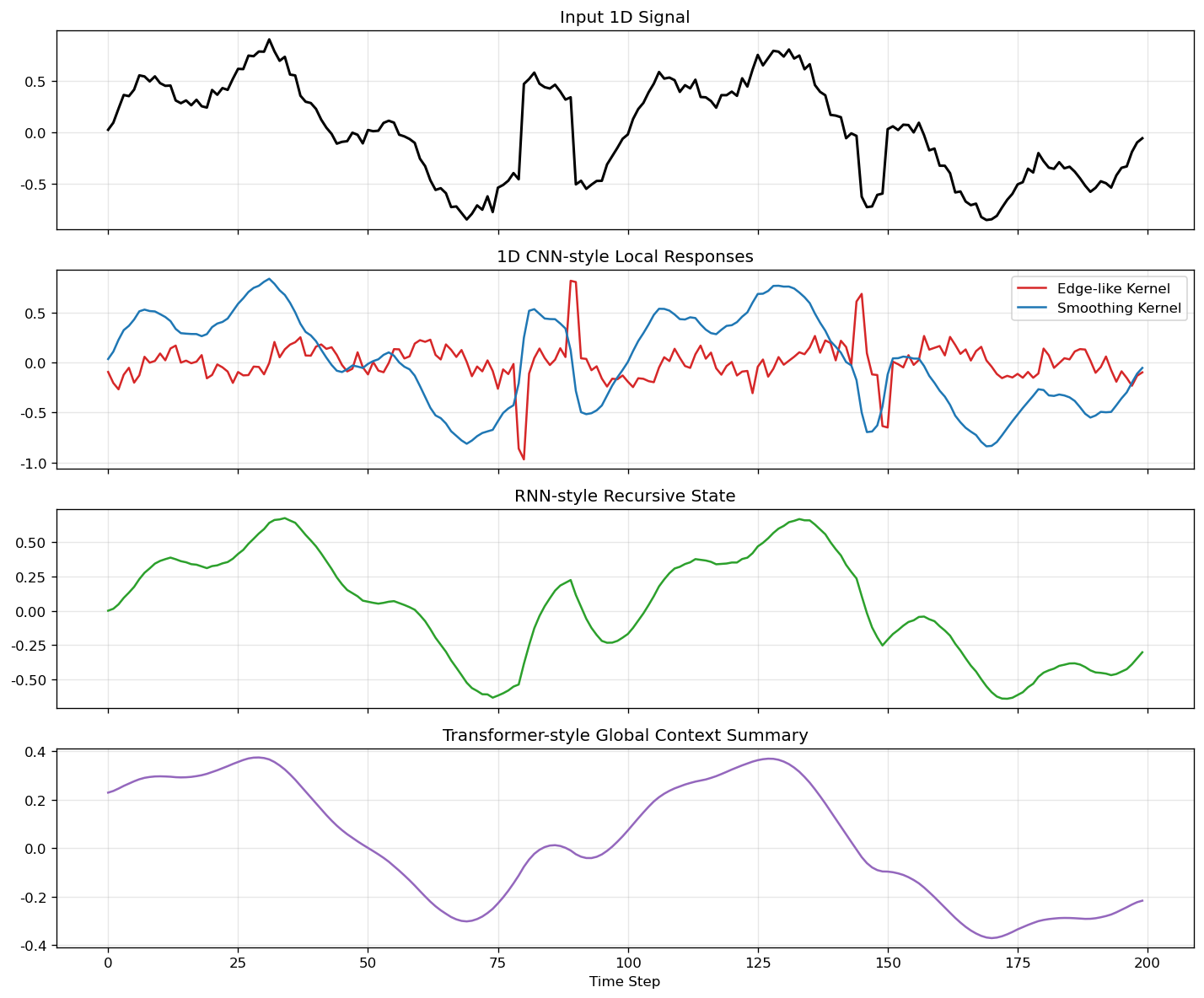

图3.6：1D CNN、RNN 和 Transformer 在序列建模上的结构对比。它直观展示了三类模型分别偏向局部模式、递推状态和长距离依赖，为后续进入 Transformer 章节做铺垫。

代码文件： code/ch03_deep_learning_fast/sequence_models_1d_signal.py
运行方式： python code/ch03_deep_learning_fast/sequence_models_1d_signal.py

本节小结

序列建模和一维信号处理展示了深度学习的另一条主线：

• RNN通过隐状态递推建模历史信息
• 1D CNN通过可学习卷积核检测局部时序模式
• 它们都与DSP中的滤波和状态空间建模密切相关
• Transformer则进一步提升了对长距离依赖的建模能力

这一节真正想传达的是：序列建模不是只有一种答案，而是要先判断依赖结构，再选择合适的模型。 如果依赖主要是局部的，1D CNN 往往更直接；如果需要显式记忆状态，RNN 有启发意义；如果需要全局关系和更好的并行训练，就会自然走向下一节的 Transformer。

---

下一节： 3.6 为什么Transformer适合大规模序列建模
