7.3 高分辨率图像处理
核心问题： 如何处理高分辨率图像？有哪些方法和权衡？
在线 Notebook
对应的交互式版本可在 Google Colab 打开，统一使用方式见 第0章说明。
技术进步的逻辑链
固定低分辨率输入的限制
早期或固定低分辨率方案
├─ 文字变模糊
├─ 小物体消失
├─ 颜色信息丢失
└─ 空间关系不清应用场景：
- 文档理解（需要读取文字）
- 图表分析（需要看清数据）
- 医学图像（需要细节）
- 卫星图像（需要精度）
高分辨率处理的原理深度
信息论基础
为什么分辨率是关键？
根据奈奎斯特采样定理，要保留图像中的高频细节（如文字边缘、细线），采样率需要足够高。这里用它作为直觉解释，不把图像理解能力简化成纯采样问题。
直觉示例——A4 文档上的 8pt 文字：
字符边缘频率：约 8-12 线对/mm
所需最低采样率：16-24 像素/mm
224×224 分辨率下（A4 约 210×297mm）：
实际采样率 ≈ 1 像素/mm → 远低于要求，文字模糊不可读
1024×1024 分辨率下：
实际采样率 ≈ 5 像素/mm → 细节保留明显改善，但仍依赖缩放算法和模型能力核心权衡：
- 高分辨率 → 细节保留好，计算成本高（patch 数平方增长）
- 低分辨率 → 计算快，但文字/细节不可辨
- 根本原因：ViT 的自注意力复杂度是 O(N²)，N 随分辨率平方增长

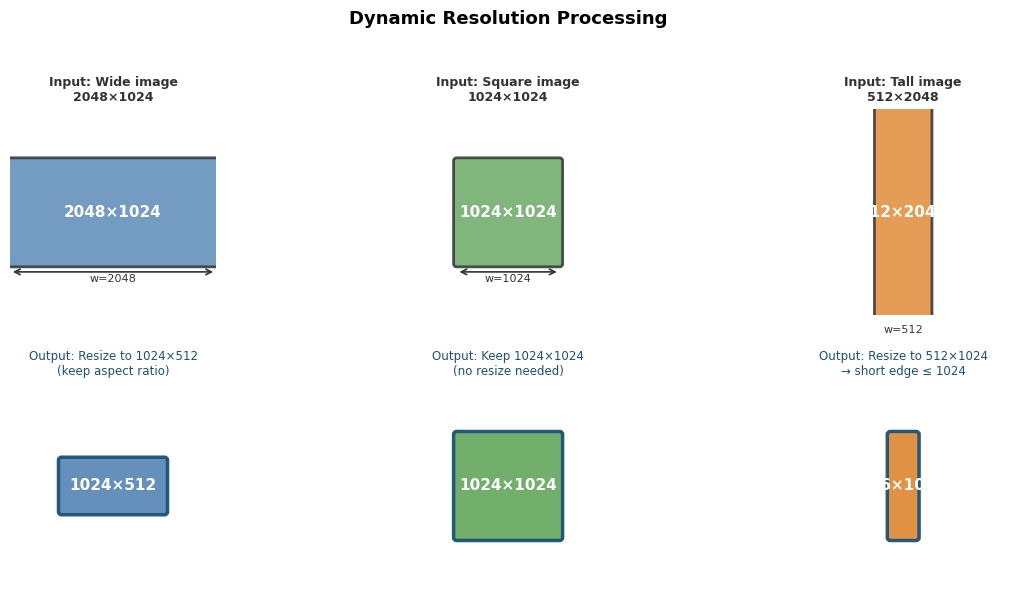

图7.3a：动态分辨率处理——宽图、方图、高图分别按原始宽高比缩放到短边/长边 ≤ 1024px，避免拉伸失真。
代码文件： code/ch07_multimodal_llm/explainer_diagrams.py运行方式： python code/ch07_multimodal_llm/explainer_diagrams.py
动态分辨率的原理
为什么保持宽高比重要：
不保持宽高比（拉伸）：
原始：2048×1024（宽高比2:1）
缩放到1024×1024（拉伸）
↓
图像变形，语义信息丢失
保持宽高比（缩放）：
原始：2048×1024（宽高比2:1）
缩放到1024×512（保持宽高比）
↓
图像不变形，语义信息保留为什么中高分辨率常被作为工程折中点：
分辨率 | 细节保留 | 计算成本 | 性能 | 平衡度
-------|--------|---------|------|-------
224×224 | 低 | 1× | 低 | ✗
512×512 | 中 | 5× | 中 | ✓
768×768 | 中高 | 11× | 中高 | ✓
1024×1024 | 高 | 20× | 高 | ✓✓
2048×2048 | 很高 | 80× | 很高 | 成本高像素覆盖率的简化估算：
相对于原始图像的像素覆盖率：
224×224： 覆盖率 = (224/原始)² × 100%
如果原始是2048×2048，覆盖率 ≈ 1.2%
1024×1024：覆盖率 = (1024/2048)² × 100% = 25%
2048×2048：覆盖率 = 100%这里的比例只是像素覆盖率的直观估算，不等同于真实语义信息保留率。真实效果还取决于缩放算法、图像内容、压缩、模型视觉编码器和后续融合策略。
为什么动态分辨率有效：
自适应细节保留： 根据图像大小调整分辨率
- 小图像：尽量保持原大小
- 大图像：缩放到预算允许的中高分辨率，保留更多可识别细节
- 平衡：大多数图像保留足够的信息
计算成本可控： 不同图像的计算成本被控制在相近范围
- 小图像：计算成本低
- 大图像：缩放后计算成本相同
- 平均：计算成本可预测

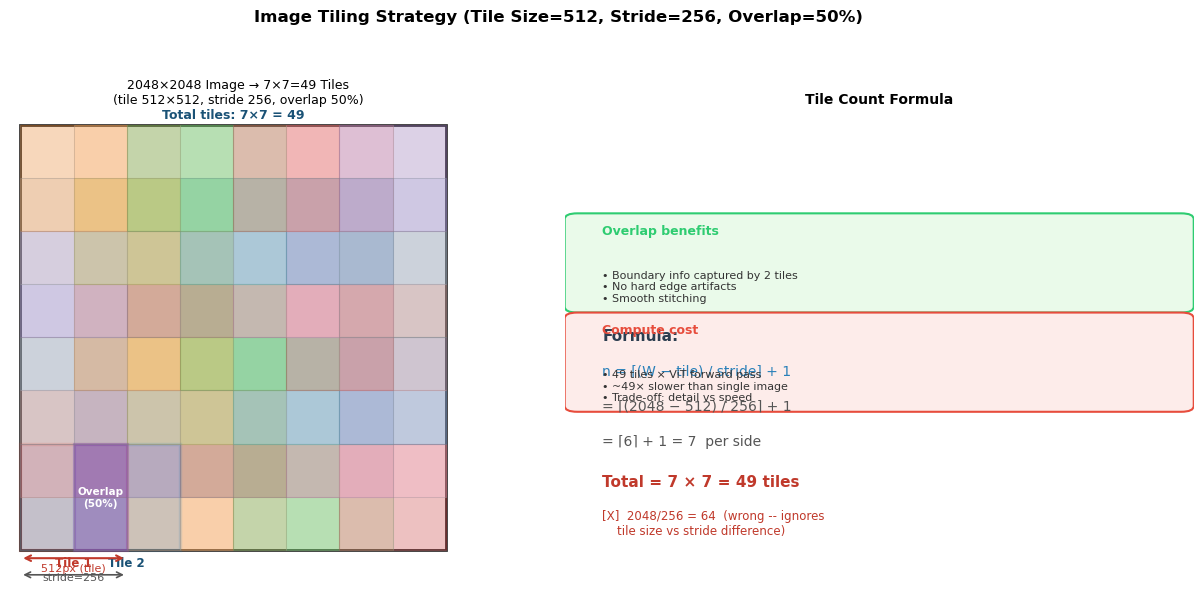

图7.3b：图像分块策略——2048×2048 图像按 512×512 块、步长 256（50% 重叠）分割为 7×7=49 块；重叠区域由多块共同捕获以消除边界伪影。
代码文件： code/ch07_multimodal_llm/explainer_diagrams.py运行方式： python code/ch07_multimodal_llm/explainer_diagrams.py
图像分块的原理
为什么分块能减少细节损失：
原始图像（2048×2048）：
像素预算 = 2048² pixels
分块处理（512×512，重叠50%）：
块数 = ⌈(2048-512)/256⌉ + 1 = 7，共 7×7 = 49块
每块像素预算 = 512² pixels
每块大小 = 512×512 pixels（独立送入 ViT）
关键：非重叠区域以原始块形式送入模型，重叠区域产生冗余（用于边界连续性）
注意：重叠会使总处理像素增加，不是"语义信息量增加"重叠的作用：
无重叠（块之间相邻）：
块1 ┌─────┐
└─────┐
块2 ┌─────┐
└─────┘
问题：块边界处的信息可能丢失
50%重叠（块之间有重叠）：
块1 ┌─────────┐
└────┬────┘
块2 ┌─────────┐
└────┬────┘
优势：块边界处的信息被多个块捕获
结果：降低边界处细节丢失的概率特征融合的原理：
多个块的特征融合方式：
1. 平均融合（简单）：
融合特征 = (特征1 + 特征2 + ... + 特征N) / N
问题：丢失空间信息
2. 加权融合（更好）：
融合特征 = w₁×特征1 + w₂×特征2 + ... + wₙ×特征N
其中权重根据块的重要性分配
优势：保留空间信息
3. 注意力融合（更灵活）：
融合特征 = Attention(特征1, 特征2, ..., 特征N)
优势：可以根据任务学习块之间的权重边界处理的原因：
问题：最后一行/列的块可能不足512×512
解决方案：
从图像末尾向前裁剪
例如：2048×2048图像
块1：(0, 0) 到 (512, 512)
块2：(256, 0) 到 (768, 512)
...
最后一块：(1536, 1536) 到 (2048, 2048)
这样保证所有块都是512×512自适应采样的原理
注意： 自适应采样是理论方案，目前主流多模态模型（Qwen2.5-VL、LLaVA-NeXT等）较少采用显式关键区域检测+非均匀采样，更多通过分块或动态分辨率实现高分辨率支持。
重要性采样的统计学原理：
均匀采样（所有像素相等）：
采样率 = 1/4（采样25%的像素）
问题：重要的像素可能被遗漏
重要性采样（重要像素采样率高）：
关键区域采样率 = 1/2（采样50%）
背景区域采样率 = 1/10（采样10%）
优势：保留关键信息，降低成本关键区域检测的方法：
方法1：基于梯度（检测边界）
梯度大 → 边界 → 关键区域
梯度小 → 平坦 → 背景区域
方法2：基于熵（检测信息量）
熵大 → 信息多 → 关键区域
熵小 → 信息少 → 背景区域
方法3：基于物体检测
检测物体位置 → 关键区域
其他位置 → 背景区域采样率分配的原理：
采样率 = 信息重要性 / 总信息量
例如：
文字区域：信息重要性 = 100 → 采样率 = 50%
物体区域：信息重要性 = 50 → 采样率 = 25%
背景区域：信息重要性 = 10 → 采样率 = 5%
总采样率 = (100×50% + 50×25% + 10×5%) / 160 ≈ 20%为什么这比均匀采样更好：
均匀采样（采样20%）：
├─ 文字区域：采样20% → 信息丢失严重
├─ 物体区域：采样20% → 信息丢失
└─ 背景区域：采样20% → 信息丢失不严重
自适应采样（平均采样20%）：
├─ 文字区域：采样50% → 信息保留好
├─ 物体区域：采样25% → 信息保留中等
└─ 背景区域：采样5% → 信息丢失可接受
结果：总体信息保留更好三种方案的根本权衡分析
为什么难以同时优化：
根据信息论的基本定理：
信息保留 = f(采样率)
计算成本 = g(采样率)
其中：
f(x) 是递增函数（采样率越高，信息保留越好）
g(x) 是递增函数（采样率越高，计算成本越高）
结论：很难同时最小化计算成本并最大化信息保留三种方案的权衡分析：
动态分辨率：
采样策略：均匀采样，但分辨率自适应
信息保留：中等（25-100%）
计算成本：中等（3-20×）
权衡：平衡
图像分块：
采样策略：均匀采样，分块处理
信息保留：高（取决于块大小、重叠比例和融合策略）
计算成本：高（16-80×）
权衡：优先信息保留
自适应采样：
采样策略：非均匀采样，重点采样关键区域
信息保留：中等（关键区域高，背景低）
计算成本：低（4-10×）
权衡：优先计算效率根本原因：
信息论的基本权衡：
I = H(X) - H(X|Y)
其中：
I：互信息（信息保留）
H(X)：原始信息熵
H(X|Y)：给定采样后的条件熵
要增加I（保留更多信息），必须增加采样率
增加采样率必然增加计算成本
这是采样和计算之间的基本权衡，工程上只能通过更好的模型结构和调度策略缓解，不能免费消除方案对比
方案1：动态分辨率（Dynamic Resolution）
思想： 根据图像内容调整分辨率
输入图像
↓
计算宽高比
↓
选择合适分辨率
├─ 小图像（<512×512）：保持原大小
├─ 中等图像（512-1024）：缩放到1024×1024
└─ 大图像（>1024）：缩放到1024×1024
↓
ViT编码
↓
特征提取优点：
- ✓ 灵活适应不同大小
- ✓ 计算量相对稳定
- ✓ 实现简单
缺点：
- ✗ 仍然可能丢失细节
- ✗ 不支持超大图像
适用场景： 一般应用
代码示例：
方案2：图像分块（Image Tiling）
思想： 将大图像分成多个小块，分别处理后融合
原始图像（2048×2048）
↓
分块（每块512×512，重叠50%）
├─ 块1（0-512, 0-512）
├─ 块2（256-768, 0-512）
├─ 块3（512-1024, 0-512）
└─ ...共16块
↓
分别编码
├─ 块1特征
├─ 块2特征
└─ ...
↓
特征融合
├─ 全局特征
├─ 局部特征
└─ 上下文信息
↓
LLM处理优点：
- ✓ 支持更大尺寸图像
- ✓ 更好保留局部细节
- ✓ 支持超大图像
缺点：
- ✗ 计算量大（块数×编码时间）
- ✗ 需要特征融合
- ✗ 实现复杂
适用场景： 文档、图表、卫星图像
代码示例：
方案3：自适应采样（Adaptive Sampling）
思想： 重点采样关键区域，降低计算成本
原始图像
↓
检测关键区域
├─ 文字区域
├─ 物体区域
├─ 边界区域
└─ 背景区域
↓
分配采样率
├─ 关键区域：高分辨率
├─ 普通区域：中分辨率
└─ 背景区域：低分辨率
↓
采样和编码
↓
特征融合优点：
- ✓ 计算量最少
- ✓ 保留关键信息
- ✓ 成本最低
缺点：
- ✗ 需要关键区域检测
- ✗ 可能遗漏重要信息
- ✗ 实现最复杂
适用场景： 成本敏感的应用
方案选择指南
选择标准
| 因素 | 动态分辨率 | 图像分块 | 自适应采样 |
|---|---|---|---|
| 计算成本 | 中 | 高 | 低 |
| 细节保留 | 中 | 高 | 中 |
| 实现难度 | 低 | 中 | 高 |
| 推理速度 | 快 | 慢 | 最快 |
| 准确度 | 中 | 高 | 中 |
推荐方案
场景1：一般应用
推荐：动态分辨率
原因：平衡性能和成本场景2：文档/图表
推荐：图像分块
原因：需要尽量保留文字、刻度和表格边界等细节场景3：实时应用
推荐：自适应采样
原因：成本最低场景4：移动设备
推荐：动态分辨率 + 量化
原因：平衡性能和资源性能对比
计算成本
| 方案 | 图像大小 | 编码时间 | 显存占用 | 相对成本 |
|---|---|---|---|---|
| 动态分辨率 | 224×224 | 50ms | 1GB | 1× |
| 动态分辨率 | 1024×1024 | 150ms | 2GB | 3× |
| 图像分块 | 2048×2048 | 800ms | 4GB | 16× |
| 自适应采样 | 2048×2048 | 200ms | 1.5GB | 4× |
准确度对比
| 任务 | 动态分辨率 | 图像分块 | 自适应采样 |
|---|---|---|---|
| 文档理解 | 72% | 92% | 78% |
| 图表分析 | 68% | 89% | 75% |
| 一般VQA | 85% | 88% | 84% |
| 图像描述 | 82% | 84% | 81% |
Qwen2.5-VL 的高分辨率实现
Qwen2.5-VL 采用动态分辨率 + 自动分块的混合方案，直接衔接 7.2 介绍的架构：
输入图像
↓
短边/长边是否 ≤ 1024px？
是 → 直接缩放到最近的 28 的倍数（patch_size=14×2）
否 → 分块模式：切分为 448×448 的块，重叠约 20%，最多 20 块
↓
每块送入 ViT → 投影层 → 拼接 token 序列
总 token 数 ≈ 块数 × (448/14)² = 块数 × 1024
（最多 20 块 → 20480 visual tokens，含压缩后约 1280 tokens）| 场景 | 处理方式 | visual tokens 数 |
|---|---|---|
| 普通照片（≤1024px） | 单次 ViT | 256–1024 |
| 文档/高清图（>1024px） | 自动分块 | 1024–1280 |
| 多图输入 | 各图独立处理后拼接 | 取决于图数 |
代表性效果： 在 TextVQA 等需要读图中文字的任务上，高分辨率支持通常会带来明显收益。具体提升幅度依赖模型版本、输入分辨率、评测集和推理设置。
代码实验

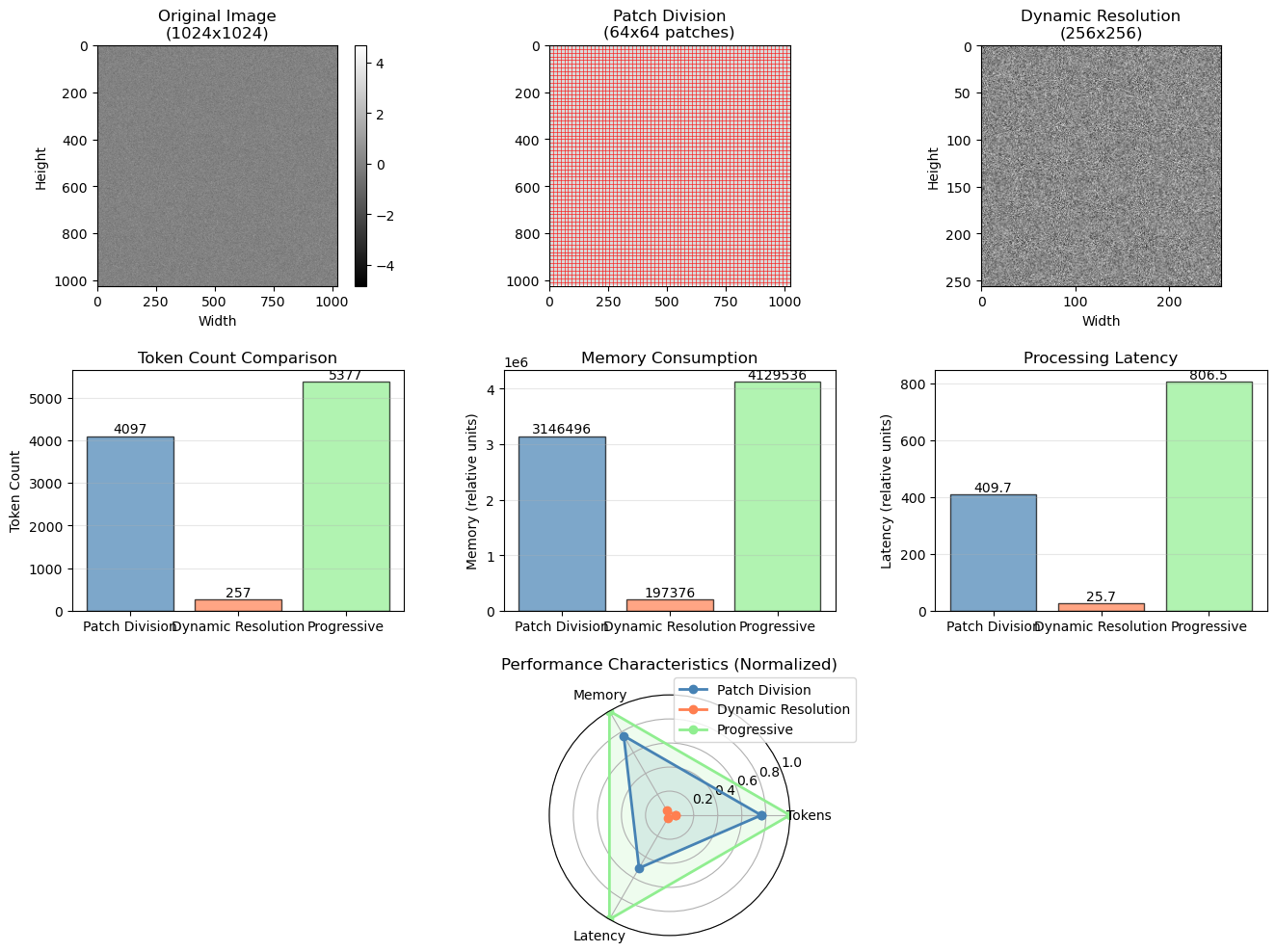

图7.3：三种高分辨率处理方案对比——动态分辨率、图像分块、自适应采样的计算成本与准确度权衡。
代码文件： code/ch07_multimodal_llm/high_resolution_processing.py
运行方式： python code/ch07_multimodal_llm/high_resolution_processing.py
本节小结
高分辨率处理有三种主要方案：
- 动态分辨率 - 平衡性能和成本
- 图像分块 - 更好保留局部细节
- 自适应采样 - 最低成本
选择方案需要考虑：
- 任务需求
- 计算资源
- 准确度要求
- 延迟限制
下一节： 7.4 多模态应用
扩展阅读： 多模态应用进阶（多模态 RAG、文档理解技术栈）
