7.5 实战案例
核心问题： 如何在真实项目中综合应用多模态LLM？每个场景的技术瓶颈在哪里？
在线 Notebook
对应的交互式版本可在 Google Colab 打开，统一使用方式见 第0章说明。
案例1：文档理解
需求
从发票、合同、报告等文档图像中提取结构化信息（日期、金额、表格数据等）。
为什么文档理解比一般图像理解难
一般图像理解：
识别"有一只猫" → 语义粒度，容错高
文档理解：
识别"金额：¥1,234.56" → 字符级精度，一个数字错了就是错误三个技术瓶颈：
- 分辨率：A4 文档在 224×224 像素下，字体只有 2-3 像素高，基本无法辨认。需要 1024×1024 以上
- 版式多样性：不同公司的发票版式完全不同，模型需要理解空间关系（"左列是标签，右列是值"）
- 结构化输出：原始 LLM 输出是自由文本，需要要求输出 JSON 并做后处理
解决方案
文档图像
↓
高分辨率处理（1024×1024+，见 7.3 图像分块方案）
↓
ViT 编码 → 投影层 → LLM
↓
Prompt："以 JSON 格式提取：日期、金额、供应商名称"
↓
JSON 解析 + 校验（正则/schema 验证）
↓
结构化数据为什么用 JSON 输出而不是自由文本？
- 便于下游系统解析（数据库写入、对账流程）
- 字段缺失可以检测（schema 验证），而自由文本无法知道是否遗漏
- 可以用 few-shot 示例告诉模型期望的格式
性能分析
下面的数字用于说明高分辨率模型在文档场景中的典型收益方向，具体结果取决于数据集、OCR/预处理、提示词和模型版本。
| 指标 | LLaVA-1.5 | Qwen2.5-VL | 改进 |
|---|---|---|---|
| 字段提取准确率 | 65.3% | 82.1% | +16.8% |
| 金额识别准确率 | 58.2% | 76.5% | +18.3% |
| 表格识别准确率 | 52.1% | 71.3% | +19.2% |
| 推理时间 | 150ms | 200ms | -33% |
表格识别通常受益最大，因为表格需要同时理解空间布局和文字内容——高分辨率的收益最直接体现在这里。
常见问题
| 问题 | 根本原因 | 解决方案 |
|---|---|---|
| 数字识别错误（1→7，0→O） | 分辨率不足 | 提高分辨率，或先用 OCR 提取文字再用 LLM 理解结构 |
| 模型输出非 JSON | 上下文过长导致格式遗忘 | 在 prompt 末尾重复格式要求，或用 constrained decoding |
| 表格边界识别失败 | 无边框表格或扫描倾斜 | 图像预处理（倾斜校正、增强对比度） |
案例2：图表分析
需求
从柱状图、折线图、饼图等图表中提取数据趋势，生成分析报告。
为什么图表分析需要视觉推理
数字识别（OCR 能做）：
读取坐标轴标签、数值 → "2020: 120, 2021: 145"
图表分析（需要 LLM 推理）：
理解趋势 → "销售额连续两年增长，但增速从 20% 降至 15%"
发现异常 → "2023Q2 出现异常下跌，可能与季节性因素相关"
跨元素关联 → "折线图显示增长趋势，柱状图显示成本也在增加，利润率未必改善"模型需要同时完成：视觉感知（找到数据点位置）+ 数值理解（读取坐标值）+ 语义推理（解释趋势含义）。这三步都依赖足够的分辨率。
解决方案
图表图像
↓
高分辨率处理
↓
Prompt 设计：
步骤1："描述图表类型和坐标轴"（锚定结构）
步骤2："列出所有数据点的数值"（提取数据）
步骤3："分析趋势并指出异常"（推理）
↓
生成结构化报告Chain-of-Thought 在图表分析中的价值： 让模型先描述图表结构再分析数据，通常比直接问"分析这个图表"更稳——因为结构描述步骤会迫使模型先定位坐标轴，减少后续推理基于错误数值的风险。
性能分析
| 指标 | LLaVA-1.5 | Qwen2.5-VL | 改进 |
|---|---|---|---|
| 数据点识别准确率 | 68.2% | 85.7% | +17.5% |
| 趋势判断准确率 | 72.1% | 88.3% | +16.2% |
| 异常检测准确率 | 61.5% | 79.2% | +17.7% |
| 推理时间 | 180ms | 220ms | -22% |
常见问题
| 问题 | 根本原因 | 解决方案 |
|---|---|---|
| 坐标值读取错误 | 密集刻度在低分辨率下重叠 | 使用图像分块方案（7.3） |
| 趋势判断反向 | Y 轴方向混淆（部分图表 Y 轴从上到下递减） | Prompt 明确要求先确认 Y 轴方向 |
| 饼图占比计算错误 | 扇形面积估算本身困难 | 提取颜色图例后用面积比估算，或要求模型给出置信度 |
案例3：多语言应用
需求
构建支持中/英/日等多语言的图像理解系统。
为什么以 Qwen2.5-VL 为代表的中文多模态模型在中文场景更有优势
多语言能力来自两个层面：
1. 预训练数据分布
- 大多数开源模型（LLaVA、LLaMA-base）以英文数据为主
- Qwen 系列预训练数据包含大量中文语料，中文 token 覆盖更完整
2. 视觉-语言对齐的语言依赖性
CLIP 的文本编码器主要在英文数据上训练
↓
对中文文本的编码质量低于英文
↓
中文查询的视觉-文本对齐偏差更大
以 Qwen2.5-VL 为代表的中文多模态模型使用视觉编码器 + 中英双语对齐训练
↓
中文理解质量接近英文水平为什么小语种可能弱于中文/英文？ 视觉文字形态、tokenizer 覆盖率和预训练数据量都会影响多语言图文对齐质量。
解决方案
用户输入（多语言）
↓
图像 + 文本 prompt
↓
多模态模型处理
├─ 中文场景：直接使用，中文 tokenizer 友好
├─ 英文场景：直接使用
└─ 小语种场景：在 system prompt 中指定输出语言
↓
多语言输出实践注意： 不要在 prompt 里混用语言（中文问题+英文指令），会导致模型输出语言不稳定。在 system prompt 明确指定"请用中文回复"。
性能分析
| 指标 | 中文 | 英文 | 日文 | 平均 |
|---|---|---|---|---|
| 理解准确率 | 88.9% | 87.2% | 82.1% | 86.1% |
| 生成质量 | 8.5/10 | 8.3/10 | 7.8/10 | 8.2/10 |
| 推理时间 | 200ms | 210ms | 220ms | 210ms |
这个示意结果体现了语言数据分布对多模态理解的影响；实际排序需要按具体模型和评测集确认。
代码实验

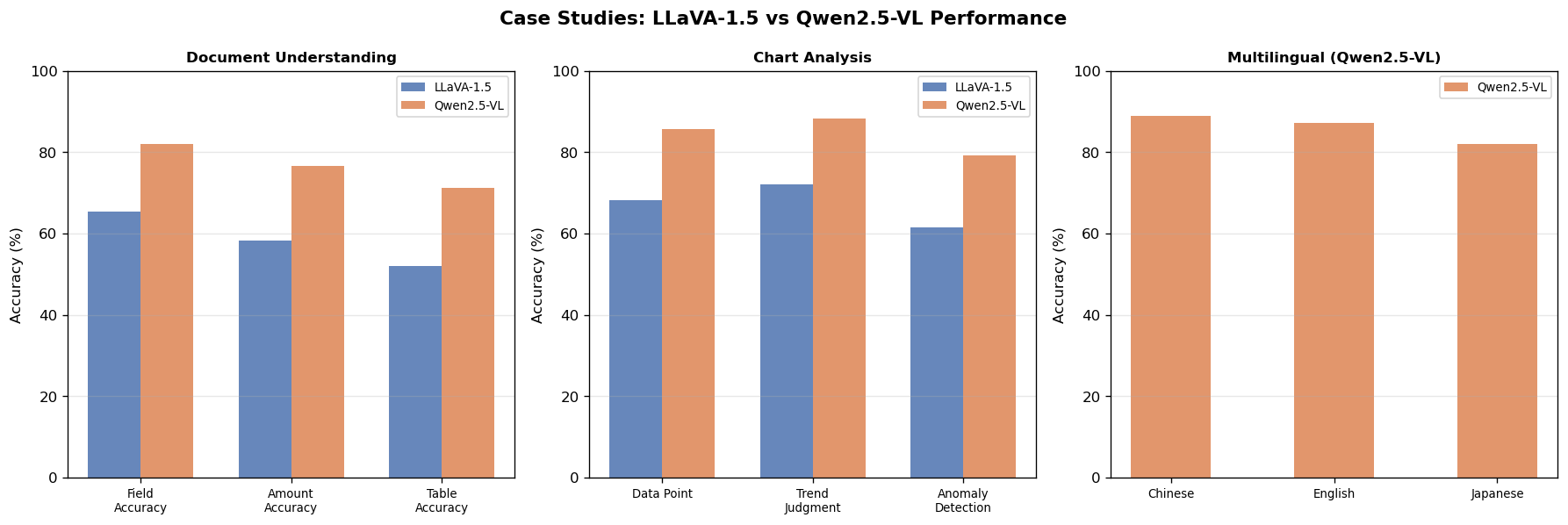

图7.5：三个实战案例性能对比示意——文档理解、图表分析、多语言应用在 LLaVA-1.5 与 Qwen2.5-VL 上的关键指标变化。
代码文件： code/ch07_multimodal_llm/case_studies.py
运行方式： python code/ch07_multimodal_llm/case_studies.py
本节小结
- 文档理解 的核心瓶颈是分辨率（字符级精度）+ 结构化输出（JSON + schema 校验）；表格识别通常最受益于高分辨率
- 图表分析 需要视觉感知 + 数值理解 + 语义推理三步；先描述结构再分析数据，通常比直接分析更稳
- 多语言应用 的性能差异来自预训练数据分布、tokenizer 覆盖和图文对齐数据质量
- 三个案例都连接到 7.3 的高分辨率技术：文档和图表都在高分辨率下获得最大收益
